4.1 功能分区（Partitioning）策略
本节摘要：SOURCE 4.1：按功能与频率分区，控制干扰源与敏感电路的空间距离与回流隔离。
故障场景：开关电源与 GPS LNA 同区，SNR 劣化 8 dB
DC-DC 开关频率及其谐波通过 近场磁耦合 进入 RF 输入。整改：电源远置、LC 输入滤波、RF 区包地围栏，电源走线不穿越 RF 下方。
该案例的具体整改动作是三级联动的：第一步把 DC-DC 从 RF 区移开 25 mm（大于近场耦合衰减的临界距离），第二步在 DC-DC 输入输出各加一级 LC 滤波（在 1.575 GHz 的 GPS 频点提供 >30 dB 衰减），第三步在 LNA 周边布一圈接地的过孔围栏，把残余耦合在到达 LNA 前短路。三步合计把 GPS 信噪比从劣化 8 dB 恢复到劣化 1.2 dB。要点：分区不是「放远一点」一个动作，而是「距离 + 滤波 + 围栏」的组合拳。

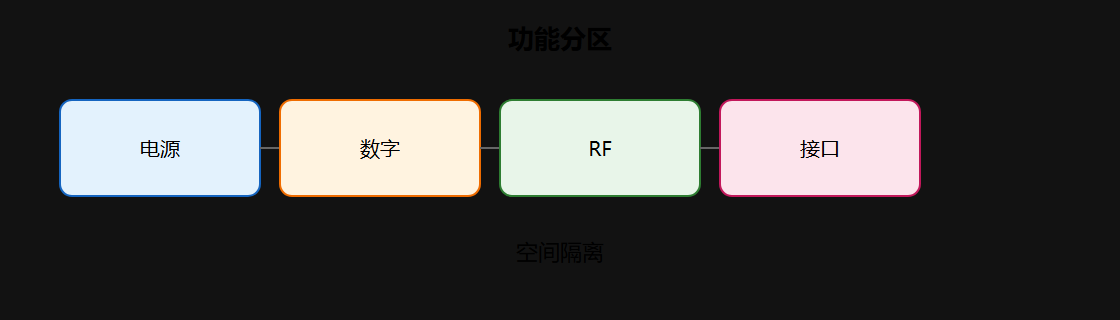

一、分区原则
| 区域 | 典型内容 | 布局要点 |
|---|---|---|
| 电源 | DC-DC、LDO | 远敏感 analog/RF |
| 数字核心 | CPU/FPGA/DDR | 短回流、密集去耦 |
| 时钟 | 晶振/PLL | 下方禁走线、禁过孔 |
| IO 接口 | USB/ETH/CSI | 净区+ESD+滤波 |
| RF/Analog | LNA/ADC | 围栏+单点地 |
分区的基本流程分四步：列出干扰源清单 → 列出敏感端清单 → 画干扰梯度图 → 按梯度分配位置与隔离带。干扰源清单按 di/dt、dv/dt 与频率排序；敏感端清单按阈值灵敏度排序；干扰梯度图则把「强源—中源—弱源—敏感—极敏感」画成五档，位置分配直接对标档位，隔离带宽度与档位差挂钩（档差每升一级，间距建议 ≥5 mm 或加一道隔离）。
二、间距与隔离带的量化
间距没有「万金油」值，但可以按耦合机制估算量级：
- 近场磁耦合（主要威胁环路电流）：衰减与 1/r^3 相关，距离翻倍衰减约 18 dB。LNA 与开关电源的典型安全距离 15–30 mm；
- 近场电耦合（主要威胁高 dv/dt 节点）：衰减与 1/r^3 相关，switching node 与敏感走线的安全距离 10–20 mm，必要时加地线隔离；
- 辐射耦合（远场）：仅靠距离难解决，须靠屏蔽或缩源环路。
工程上常以「5 mm 为一档、强敏感区至少 3 档（15 mm）以上」作为快速基线，再结合近场扫描实测微调。比数字更重要的是「谁的电流经过谁的领地」——走线穿越比摆放距离更致命。
三、汽车域控案例
SOURCE：2023 年某车企网关 EMC 问题致量产推迟，根因 电源分割平面 引发共模突变——分区不仅是「放哪」，更是 回流是否穿越。
汽车网关同时集成 CAN、以太网、DC-DC 与高精度 RTC。量产前 EMC 复测发现 130 MHz 附近 RE 超标 4 dB，根因并非元件位置，而是 5 V 电源平面被分割成两块，CAN 收发器的回流被迫穿越分割桥，形成共模激励。整改方案：去掉无必要分割、在分割桥两侧补 12 个缝合过孔、把 CAN 走线改到连续地正上方。三步之后 RE 余量恢复到 8 dB。
这个案例有三点启示：其一，分区决策必须以回流路径为判据，而不是只看功能块摆放；其二，分割平面是「显式分区」最危险的形态，能用布局分区就不用平面分割；其三，量产前的 EMC 复测必须保留——即便初测合格，叠层微调、器件批次变更都可能破坏原有的电磁平衡。
四、分区与测试项目的对应
分区质量最终体现在测试上。下表用于把「布局疑问」翻译成「该看哪个测试项目」：
| 测试项目 | 标准 | 分区不足的典型表现 |
|---|---|---|
| 辐射发射 RE | CISPR 32 | 电源区谐波经走线辐射 |
| 传导发射 CE | CISPR 32 | 开关噪声经接口净区泄漏 |
| 辐射抗扰 RS | IEC 61000-4-3 | 敏感区被入射场耦合 |
| ESD | IEC 61000-4-2 | 泄放路径经过敏感电路 |
| 传导抗扰 CS | IEC 61000-4-6 | 干扰沿线缆进入模拟区 |
配合近场扫描，分区问题通常一眼可见：在扫描热图上，热点应集中在干扰源（电源、时钟、高速接口）附近；若热点出现在敏感区（LNA、ADC、晶振）下方，就说明分区失败或回流穿越。
五、分区决策的数值辅助
# 干扰源-敏感端间距的初筛计算 def coupling_estimate(freq_mhz, dist_mm, kind="magnetic"): """近场耦合粗略衰减：磁耦合按 1/r^3，电耦合按 1/r^3""" import math if kind == "magnetic": # 基准：100MHz、10mm 处 -20dB，随后 60dB/dec ref = -20 return ref - 60 * math.log10(dist_mm / 10) else: ref = -25 return ref - 60 * math.log10(dist_mm / 10) for d in [5, 10, 15, 20, 30]: print(f"间距 {d:>2} mm → 磁耦合相对值 {coupling_estimate(100, d):6.1f} dB")
结果解读：间距从 10 mm 加到 20 mm，耦合再降约 18 dB；但不要因此把间距当唯一武器——滤波与围栏在同样空间内可提供更多衰减。分区的正确姿势是「间距打底 + 滤波拦截 + 围栏兜底」，三者按成本与空间权衡分配。
六、星形配电与分区协同
分区不仅是「信号与敏感电路」的空间问题，也是电源分配的拓扑问题。星形配电把每个功能区的电源从一点引出（类似单点汇聚），使各区的 di/dt 不在共享走线上叠加：
| 配电方式 | 结构 | 共阻抗耦合 | 适用 |
|---|---|---|---|
| 树状/串行 | 主电源一条线逐级供 | 高（共享段多） | 低速、低电流 |
| 星形 | 各分区独立支路 | 低 | 数字+模拟并存 |
| 平面 | 整层供电 | 最低（电感小） | 高速、大电流 |
与功能分区配合的实践：模拟区与数字区各自从电源入口取电，两区之间的共享段只保留「入口点」一个交汇处，配合每区独立去耦。这样即使数字区有强 di/dt，其压降也只发生在本区支路上，不会污染模拟支路——这就是「分区 + 星形配电 + 分区去耦」三件套。
分区评审清单
| 检查项 | 通过标准 |
|---|---|
| 干扰源—敏感端距离 | 强源与极敏感区 ≥15 mm 或有屏蔽 |
| 电源走线走向 | 不穿越 RF/analog 区投影 |
| 数字回流 | 不流经模拟区 |
| 时钟区 | 下方无信号走线与过孔 |
| 接口区 | 净区完整，滤波/ESD 器件在板缘 |
| 分割平面 | 无必要分割已去除，桥接处缝合充分 |
⚠️ 常见坑：只按原理图功能块放置，不看 电流路径 是否交叉。
💡 关键直觉：分区 = 在 2D 铜箔上绘制「干扰梯度地图」。
本节速览
- 电源与 RF/analog 最小间距是硬约束，间距 + 滤波 + 围栏三者并用；
- 时钟区是相位噪声与辐射双重敏感点，下方设为禁行区；
- 分区失败常表现为「换芯片无效」——因为问题在空间与回流，不在器件；
- 回流路径是分区唯一可靠的判据，功能块位置只是表象。
