8.1 Simulink Coder核心原理

8.1 Simulink Coder核心原理

本节摘要：代码生成把模型翻译成"由调度器驱动的函数集合"：初始化函数做一次性装配，步进函数按采样节拍重复执行，参数与接口按可配置的命名与存储规则落地。本节拆开这份翻译的规则书——模型语义到 C 结构的对应关系、连续状态的离散化处理、外部数据的接口方式——并用电机模型的生成代码做逐段导读。读完本节，"看不懂生成的代码"应成为过去式。

生成的代码长什么样

用第 4 章的电机模型生成一份代码，打开主文件，骨架无外乎四部分。头文件区：数据类型的别名、模型数据结构的声明。初始化函数：给状态变量赋初值、装配参数——与你在参数脚本和积分器对话框里写的东西一一对应。步进函数：控制算法的主体，由周期性的定时任务调用。数据接口区：输入输出信号、可调参数的 extern 声明，供上层软件框架集成。

导读可以从步进函数里的小林的控制律开始。离散 PI 在 2.2 节写成了位置式差分，生成的代码里它就是三行算术：取误差、更新积分累加量、限幅输出。每个变量都能在模型里找到本体：积分累加量对应离散积分器的状态、限幅常量对应饱和模块的参数、节拍常量对应采样时间。读懂一段生成代码所需的知识，你在第 2 章就全部学完了——所谓"看不懂"，多数是没建立"代码元素到模型元素"的对照表。

/* 电机模型生成代码导读（节选，简化排版）*/
/* 对应模型：motor_speed_loop  节拍：1 ms 定时任务调用 */
void motor_speed_loop_step(void)
{
    /* 离散PI：位置式差分，对应 2.2 节路线二 */
    local_err = rtb_ref - rtb_speed_fb;          /* 转速误差 */
    integ += Ki * local_err;                     /* 积分累加：离散积分器状态 */
    duty = Kp * local_err + integ;               /* 比例加积分 */
    duty = SAT(duty, DUTY_MIN, DUTY_MAX);        /* 饱和模块：限幅 */
    PWM_OUT = duty;                              /* 输出端口：占空比 */
}

/* 参数区：链接到字典定义（6.1 节），可外部修改 */
extern real_T Kp;    /* 比例增益，来自字典 motor_project.sldd */
extern real_T Ki;    /* 积分增益 */
​

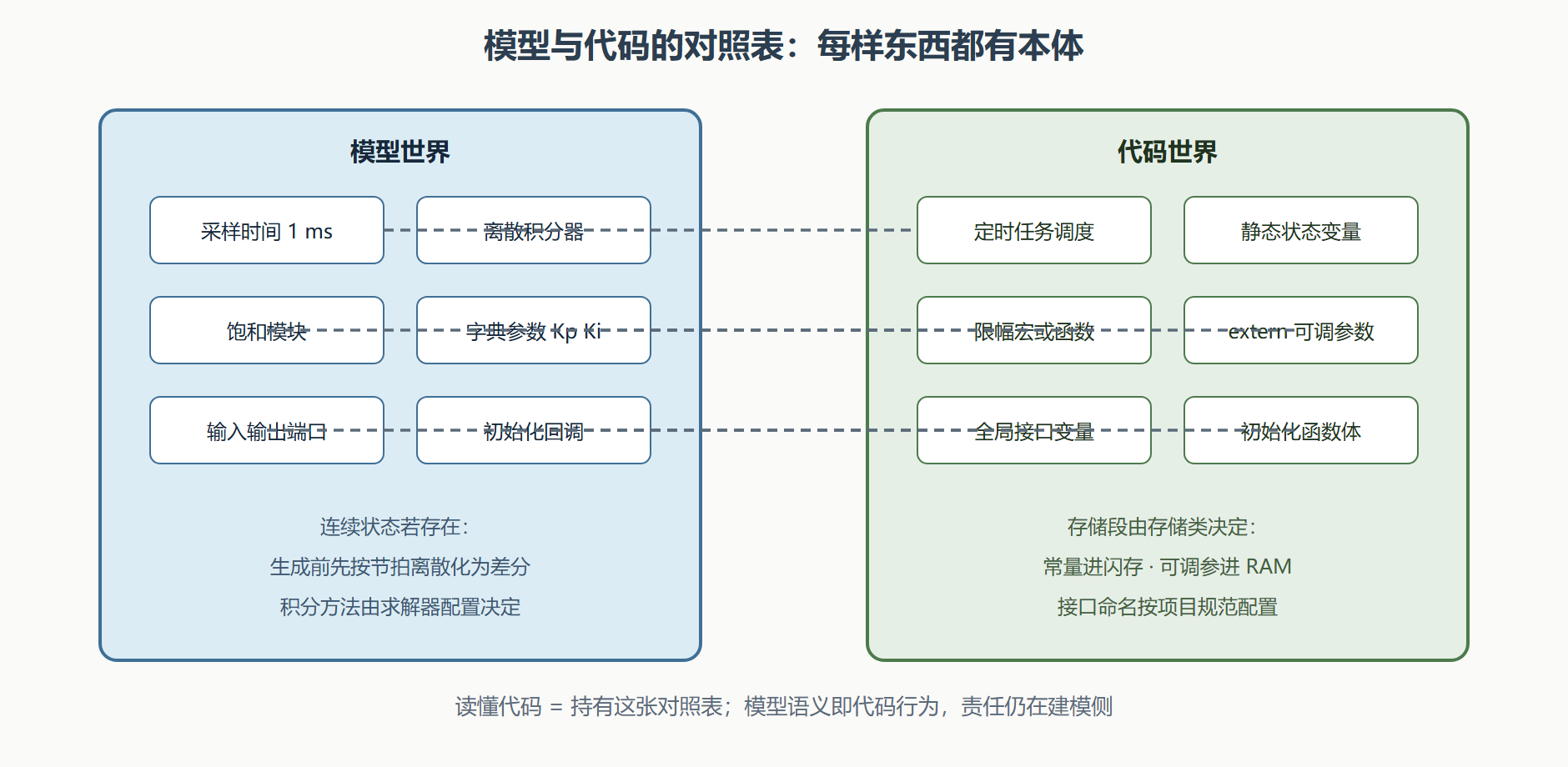

图：模型语义到代码结构的映射

翻译的三条主要规则

规则一：时间变节拍。 模型的仿真时间在代码里不存在，取而代之的是由外部定时器驱动的任务调度——每个离散速率对应一个周期任务。3.1 节"离散状态采样点更新"的循环语义，在代码里就是"节拍中断里调用步进函数"。连续状态在生成前必须离散化：求解器配置里的变步长算法换成离散积分方法（欧拉、后向欧拉或梯形），这一步是"模型可生成"的前提，也是 3.2 节"探路定步长"检查的原因。

规则二：状态变静态存储。 积分器状态、单位延迟的历史值，生成后是函数外的静态变量——生命周期横跨所有节拍。这意味着两件事：多实例化（同一算法驱动多台电机）需要走模型引用的实例化配置；状态复位语义（切断态下清积分）要在模型里显式建模，别指望代码自己明白。

规则三：参数变接口。 参数的落地形态由存储类决定：默认常量化（编译期定死，省 RAM 但不可调）、extern 化（链接到字典或外部定义，整机可标定）、或按项目自定义存储类归位到指定存储段。6.1 节字典里的每一个定义，在此兑现为可标定接口——数据治理与代码集成的闭环在这一刻合龙。

接口与集成：接入软件框架

生成的算法代码要长进软件框架里，接口配置是主要工作。信号命名按项目规范映射（模块里的 duty 到代码里的全局变量名），数据类型与目标平台的 ABI 对齐，入口函数与框架的任务调度挂钩。工程实践中的默契分工：算法组交付"模型加生成代码加接口说明"，软件组提供"框架壳与驱动层"，双方在接口头文件上冻结契约——接口变更走评审，就像 2.4 节的总线契约一样。

⚠️ 常见坑：在模型里"顺手"用了仿真专用模块（文件读写、示波器悬空、随机数），生成时要么报错要么被静默剔除。生成导向的模型有一条卫生要求：仿真观测设施放在测试 harness 里，模型本体只含部署语义。

生成代码的文件构成与可读性配置

拿到一份生成的代码包，先认全文件角色再深入细节：主头文件声明模型数据结构与入口函数，是外部框架集成的唯一契约面；主源文件放着初始化与步进函数——8.1 节导读的对象；数据文件集中参数与常量的定义（存储类决定它们的落位）；还有一份接口说明性质的文件汇总所有 extern 声明，软件组集成时主要看它。读懂这个构成，"交付什么"的沟通就有了共同语言。

可读性有两处值得配置的开关。保留模块名注释：生成的每段代码前带上来源模块名与子系统路径，代码回到模型的反向索引就有了——排查"这行代码哪来的"从半小时变成十秒。命名规则：信号与参数按项目规范映射命名（字典里的定义直接带过去），生成代码里的变量名与模型里的名字一致时，代码评审会上算法组与软件组才有共同语言。这两项配置不改变任何行为，属于纯赚的可读性投资。

数据接口的组织方式也影响集成顺畅度。默认的散装全局变量适合小模型；模型大了以后把接口聚合为结构体（一个输入结构、一个输出结构、一个参数结构），框架侧的集成从"接十几根线"变成"挂三个结构"，8.3 节 HIL 接口配置的工作量也随之减半——接口组织是模型侧一小时、集成侧一天的杠杆位。

本节要点回顾

• 代码四部分：头文件、初始化、步进函数、数据接口，读懂靠"代码元素到模型元素"的对照表；
• 时间变节拍：离散速率对应周期任务，连续状态生成前先离散化；
• 状态变静态存储：跨节拍存活，多实例与复位语义要在模型层显式表达；
• 参数变接口：存储类决定常量或可标定，字典定义在此兑现为标定接口；
• 接口即契约：命名、类型、入口与框架冻结，变更走评审；
• 生成导向卫生：观测设施进 harness，模型本体只留部署语义。

代码看懂了，下一站让它"跑得省"：存储、体积与执行效率的优化实战。
