本节摘要：Flink 集群由资源层、JobManager、TaskManager 三层构成：JobManager 负责调度与协调，TaskManager 负责执行与数据交换，Slot 是两者之间的资源契约。本节逐个拆解这些组件的职责与协作关系，并澄清并行度、槽位、任务之间最常被混淆的概念。

为什么先认零件再看运转？

一个作业提交上去就"自己跑起来了"，可它到底跑在谁身上？为什么有时资源明明够、作业却申请不到槽位？要回答这些值班室高频问题，得先把集群当机器拆开看零件。本节是第 2 章的地基站：认识三位主角——管事的 JobManager、干活的 TaskManager、以及给它们提供落脚点的资源层。第 1 章我们只从远处看过引擎的轮廓，现在走进机房。

先抛一个问题：一个作业包含两百个并行子任务，集群只有五十个槽位，作业能启动吗？很多人凭直觉答"不能"。带着这个疑问往下读，读完你应该能自己推翻它——这正是理解 Slot 语义的价值所在。

JobManager：集群的大脑

JobManager 不是单一进程，而是一组协作角色。在不同部署模式下它们的合并方式不同，但职责可以拆成三块：

• Dispatcher：集群的门户。提交作业先到它手里，它负责启动新作业的执行环境，并提供 Web UI 与 REST 接口。值班时看作业状态、拉日志，走的就是它。
• ResourceManager：管资源账本。它负责向资源层（Standalone、YARN 或 Kubernetes）申请 TaskManager 容器，并把空闲槽位分配给作业。槽位不够时，扩容请求也是它发出的——作业卡在"等待资源"状态，八成要查它的日志。
• JobMaster：单个作业的直属指挥。每个作业对应一个 JobMaster，它把作业图转成执行图、协调检查点、跟踪每个子任务的状态。作业级别的一切故障（任务失败重启、检查点失败）第一现场都在它这里。

三个角色的分工可以用一句值班黑话记牢：Dispatcher 管迎宾，ResourceManager 管分房，JobMaster 管施工。生产集群为高可用会部署多个 JobManager 实例，主备之间靠选举协作，这块留到第 6 章细讲。

TaskManager 与 Slot：集群的肌肉

TaskManager 是真正执行代码的 JVM 进程。它启动时向 ResourceManager 注册自己带来的槽数——每个槽位是一份固定的计算资源配额（主要指受管理的内存切片）。任务线程跑在槽位里，数据交换走 TaskManager 之间的网络栈。

这里必须澄清全册最容易混的三个概念：

• 并行度是一个算子切成多少份并行执行的数量，属于逻辑概念；
• Slot 是 TaskManager 内部的资源分区，属于物理概念；
• 任务是算子在每个并行度上的一个实例，是真正被调度执行的单元。

关键规则是：默认策略下，同一作业的不同算子可以共享一个槽位。于是"两百个并行子任务、五十个槽位"完全可行——只要作业的算子链组织得当，五十个槽位每个跑一段"管道"，整条数据流照样通畅。槽位共享的价值正在于此：资源需求取决于全作业最重的算子，而不是所有算子的总和。

# 每个 TaskManager 的槽位数：多槽位能提高资源利用率，但加剧进程内资源竞争
taskmanager.numberOfTaskSlots: 4

# 受管理内存按槽位均分：调槽位数前先算清每槽能分到多少
taskmanager.memory.managed.fraction: 0.4
​

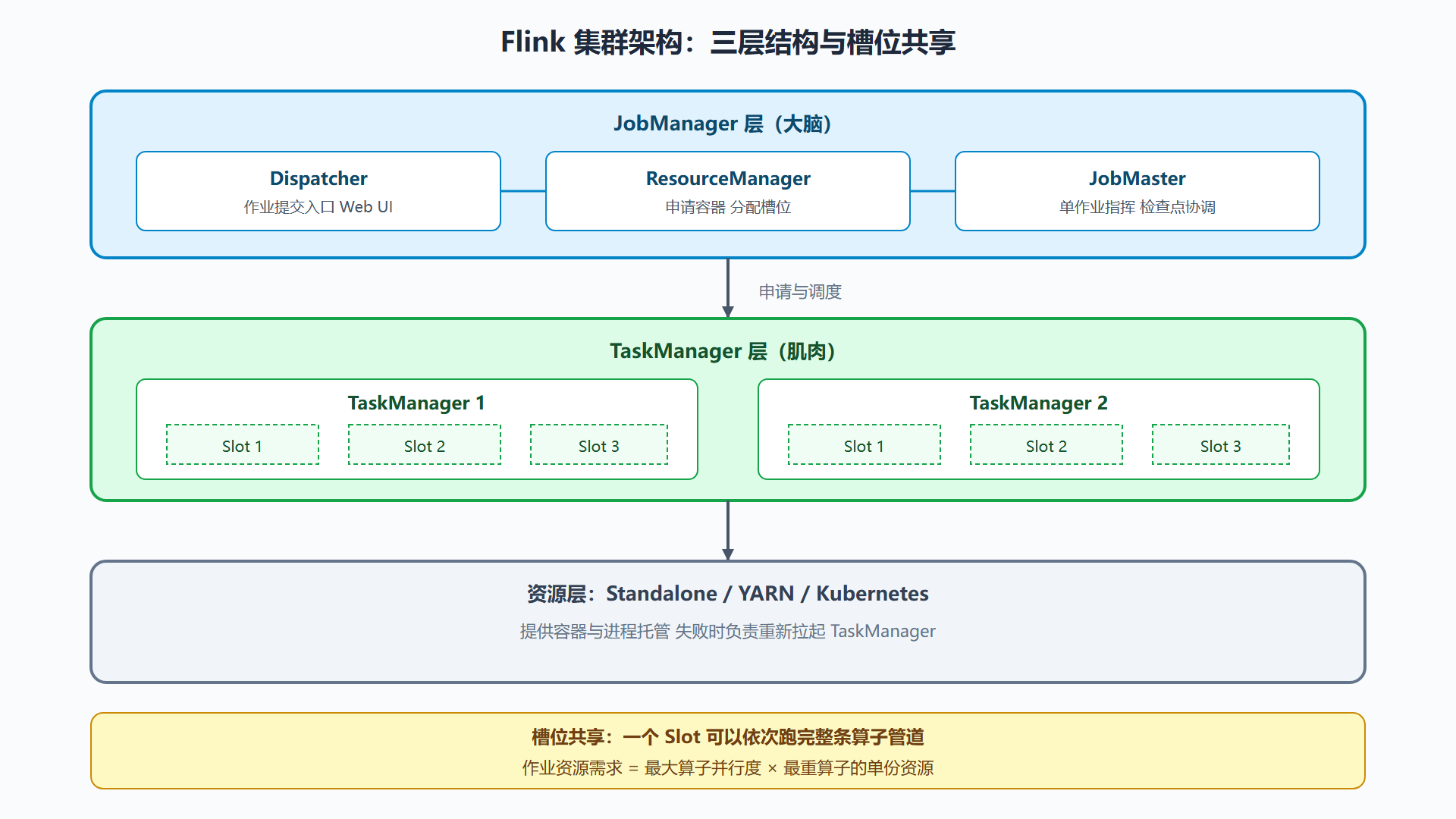

图 2-1 集群架构总览：三层结构与槽位共享

资源层：集群住在哪

第三层是资源层，决定 TaskManager 进程"住在哪、谁拉起"。三种典型形态各有值班要点：Standalone 模式自带常驻进程，简单直接，但故障恢复要靠 Flink 自身；YARN 模式把资源管理交给 Hadoop 体系，容器化分配，适合与老大数据平台混部；Kubernetes 模式是当前新建集群的主流，弹性伸缩与故障重拉由控制器完成，第 6 章讲部署模式时会对比三者的取舍。理解这一层的意义在于：当作业反复重启时，你要能分清是 Flink 在重启任务，还是资源层在重启容器——两者的日志位置和处置方式完全不同。

值值班手册里的三个架构问答

把组件知识浓缩成三个值班手册风格的问答，遇到对应告警时可以直接翻牌。问答一：告警"槽位申请不到"，先看什么？ 先看 ResourceManager 日志确认是"没有空闲槽位"还是"申请容器失败"：前者查现有作业的槽位占用（谁家作业把槽位占满还没释放），后者查资源层配额与镜像。两种病因一个症状，先分岔再动手能省一半时间。问答二：TaskManager 数量明明够，作业还是反复重启？ 查重启的真正原因——任务失败重拉与容器被资源层回收是两条路径；如果是后者，多半是进程内存超限被系统杀掉（内存分区配比问题，第 8 章的账本），Flink 侧的重启日志只会告诉你"容器异常退出"，要往下追一层。问答三：Web UI 上作业是绿的，业务方却说没数据？ 绿灯只代表任务线程活着，不代表数据在流——查源的流入指标与水印推进；流入为零查上游与连接器，流入正常而下游空白查算子逻辑（比如过滤条件把数据全滤没了）。三个问答共享一个方法论：告警文本只是入口，组件职责链才是路标。

顺手补一条冷知识收尾：JobManager 与 TaskManager 可以跑在同一台物理机上（小集群常见），但生产环境强烈建议分离部署——大脑与肌肉共患难的结果，往往是一台机器故障让"指挥与执行"同时失联，故障半径从"损失一批任务"放大到"整作业失联"。架构分层不仅写在代码里，也写在机柜规划里。

本节要点

• JobManager 是三角色协作：Dispatcher 管入口，ResourceManager 管资源账本，JobMaster 管单个作业的执行与检查点。
• TaskManager 是执行进程，Slot 是其内部资源分区；并行度是逻辑切分，任务是被调度的单元。
• 默认槽位共享策略下，作业所需槽位数取决于最大算子并行度，而非所有子任务之和。
• 资源层决定进程托管方式，Standalone、YARN、Kubernetes 的故障恢复路径各不相同，排错前先确认自己身处哪种形态。

认识了零件，下一节看它们如何协作运转：一段数据从进入作业到流出结果，在算子与槽位之间经历了什么。
