2.2 任务执行流程：算子、并行度与算子链

2.2 任务执行流程：算子、并行度与算子链

本节摘要：本节跟踪数据在作业内部的流动路径：用户代码如何编译成作业图，算子如何被并行切分，哪些相邻算子会合并成算子链，以及数据在键控 shuffle 前后如何分发。读完你应能对着 Web UI 的执行图讲出每个方框对应的物理实体，并判断一次并行度调整会实际改变什么。

数据走一趟才算真懂

上一节我们认了零件，本节通电试机：让一条数据从源算子流到汇算子，全程追踪它的遭遇。这一站解决的是全章最核心的问题——作业图上的抽象方框，与集群里的线程、缓冲区如何对应。理解了这层映射，你在 Web UI 里看到的就不再是天书，而是一份可以逐格检查的施工图。

先立一个贯穿全节的视角：数据流编程模型里，程序是"图的描述"，运行时是"图的执行"。用户写的每一行转换，都是在往一张有向图上加节点与边；提交后引擎做三步变换——逻辑图转作业图、作业图转执行图、执行图部署到物理槽位。三步变换各自动了什么手脚，就是本节的三个知识点。

第一步：从代码到逻辑图与作业图

DataStream API 的每次 map、filter、keyBy，都会在客户端生成一个算子节点。引擎先把它们串成逻辑数据流图，再做一轮优化：把可以合并且不重分流的相邻算子打包成算子链（Operator Chain）。链内的算子在同一个线程里依次执行，数据在函数调用间传递，没有序列化与网络开销——这是 Flink 吞吐性能的第一根支柱。

控制链合并的三个条件值得背下来：算子并行度相同、数据是前向传递（没有 keyBy 或广播引起的数据重分布）、链未被显式关闭。于是调优手册里常见的两个动作就有了原理支撑：

DataStream<Order> orders = env.addSource(kafkaSource).name("kafka-src");

// map/filter 与 source 并行度一致且前向传递，会被链进同一个线程
DataStream<Order> cleaned = orders.filter(this::isValid).map(this::enrich);

// keyBy 引起重分区：在此处断链，数据经网络 shuffle 到下游各并行实例
DataStream<Stat> stats = cleaned
    .keyBy(Order::getUserId)
    .window(SlidingWindows.of(Time.minutes(5)).every(Time.minutes(1)))
    .aggregate(new StatAgg());

// 个别算子若重（如调外部服务），可显式断链或调整槽位共享组，避免拖累整链
cleaned.startNewChain().map(this::callRiskService).name("risk-call");
​

为什么这段知识值得写进值班手册？因为算子链是排查反压的第一张地图：链内一个算子变慢，整条链的吞吐一起下降；Web UI 上看到某条链任务忙到爆，要先拆解链里有哪些算子，才能定位真凶。

第二步：并行度与数据交换

每个算子有自己的并行度，来源优先级是：算子上单独指定 > 执行环境默认值 > 集群配置。并行度切分后，一个算子变成若干并行子任务；子任务之间的数据分发方式分两大类：

• 前向传递：上游子任务直通下游同编号子任务，一对一，无网络（若在链内则连序列化都省了）；
• 重分区：keyBy 按键的哈希把数据发给特定下游实例，broadcast 复制给所有实例，rebalance 轮流均分。重分区必然经过网络栈，这是 2.3 节的主角。

keyBy 的分区规则值得多说一句：键的哈希值决定数据归属哪个并行实例，所以同一个键的所有数据必然落在同一个子任务里——这是键控状态（第 4 章）与窗口聚合（第 3 章）能本地化的前提。也是数据倾斜问题的根源：热门键会把某个子任务喂成瓶颈，第 8 章的倾斜治理全靠这个原理推导。

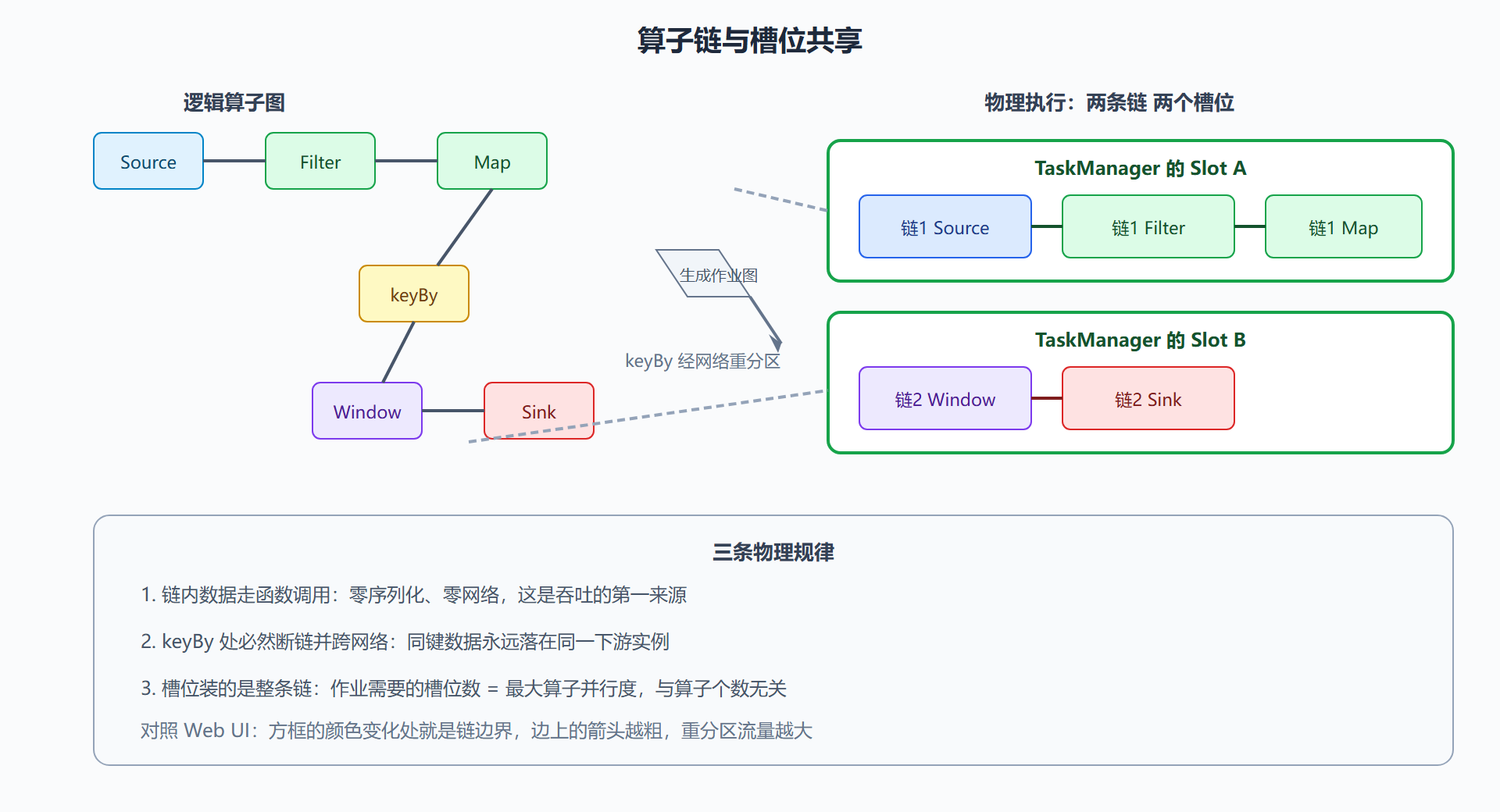

图 2-2 算子链与槽位共享：从作业图到物理执行

第三步：部署到槽位并开始呼吸

执行图生成后，JobMaster 把每个子任务派发给分配到的槽位，TaskManager 为每个任务起独立线程。任务间状态从"已部署"走到"运行中"，作业开始呼吸。此时值得养成一个值班习惯：打开 Web UI 的作业视图，横着看链（确认合并符合预期），竖着看并行度（确认没有算子被环境默认值坑了），再看每条边的流量与背压标记——多数性能问题在部署完成的那一刻就已经在图上留下了线索。

⚠️ 常见坑：在代码里对个别算子单独设置了并行度，却按"总并行度之和"去申请槽位，结果资源翻倍浪费。记住槽位装的是链不是算子，所需槽位数只看最大算子并行度。

从一张执行图开始的实战推演

知识合不合手，推演一道真实工单就见分晓。工单背景：某作业在 Web UI 上显示两个子任务"繁忙"，其余健康，业务反馈吞吐不足。按本节的知识推演：第一步看图定位繁忙方——是窗口聚合的某几个并行实例（竖着看的收获）；第二步查这两实例的键分布——头部商户流量百倍，倾斜脸型（横向看链与并行度的收获）；第三步因此把处置方向定为"改结构"（加盐打散）而非"加资源"。整条推演没有一步靠猜，每一步都有本节的原理背书：链结构告诉你在哪一层看、并行度分布告诉你忙的是谁、keyBy 哈希告诉你为什么偏偏是它。

再推演一道反向工单：想给作业加一个字段加工逻辑，改完后吞吐腰斩。查图发现新算子把原本连贯的链从中间截断了——因为它的并行度被无意设成了与上下游不同的值，链合并条件破坏，原本零开销的函数调用变成了完整的序列化加网络传输。处置：对齐并行度让链恢复合并，吞吐复原。两道工单合起来，本节知识的使用说明书就写成了：性能异常先看图，链边界是第一嫌疑人。

本节要点

• 用户代码经历三步变换：逻辑图 → 作业图（打包算子链）→ 执行图（落到物理槽位）。
• 算子链合并三条件：并行度相同、前向传递、未被显式断开；链内传递零序列化零网络。
• keyBy 等重分区必然断链跨网络，且同键数据必落同一实例——键控状态本地化的前提，也是倾斜的根源。
• 作业所需槽位数等于最大算子并行度；按"并行度之和"申请资源是常见浪费。

数据流动的下一层是网络本身：缓冲区怎么攒批、下游来不及消费时压力如何回传。这就要进入 2.3 节的网络通信模型。
