1.2 电源设计与硬件稳定性

本节摘要：嵌入式项目里比例最高的一类"玄学故障"——随机重启、传感器抽风、无线一开就死——根源都在电源。本节给出供电预算的计算方法，比较 LDO 与 DCDC 两条路线的适用边界，讲清去耦与储能电容的分工，并用一个"WiFi 一发射就复位"的真实案例演示排查全过程。

1.1 节选定了平台，这一节处理让平台"活稳"的问题。它放在选型之后、时序之前，因为电源是物理层里最先把软件问题搅浑的一层：电压跌落的瞬间，CPU 可能正在执行中断服务，症状却表现为"程序跑飞"——不在物理层把疑点排掉，第 2 章的时序分析会寸步难行。

先算一笔供电的账

供电设计从预算表开始，而不是从挑芯片开始。把系统里每个用电单元的工作电流、峰值电流、供电电压列成清单，然后问三个问题：峰值电流加起来是多少？最坏情况出现在什么时刻？从哪一路电源取电？

以一块 ESP32 开发板加 4 个 I2C 传感器为例：ESP32 深眠约 10 毫安、正常运行 80 至 120 毫安、WiFi 发射瞬间可达 300 至 500 毫安；4 个传感器合计约 10 毫安。USB 供电标称 500 毫安，理论上够，但注意两个细节：一是峰值持续时间虽短（毫秒级），电压轨却会瞬间塌陷；二是许多 USB 线压降严重，板上 5V 早已不足 5V。预算表的作用就是让你在设计阶段看见这些数字，而不是在故障现场猜测。

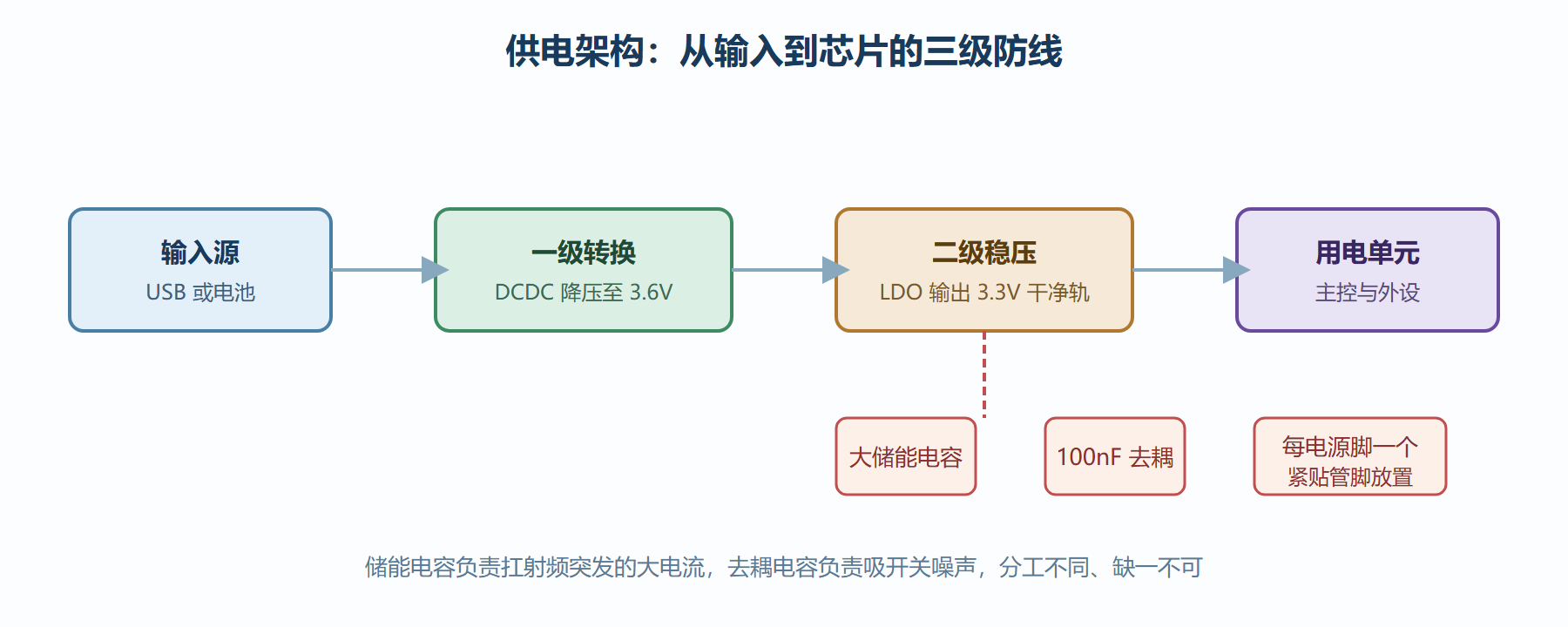

图：典型节点的供电架构与电流去向

LDO 与 DCDC 的适用边界

两类稳压器件的取舍可以压缩成一句话：要干净用 LDO，要效率用 DCDC，压差大、电流大时二者级联。

用锂电池（3.0 至 4.2V）直接给 3.3V 轨供电是个经典案例：满电时压差 0.9V，若负载 200 毫安，LDO 每秒烧掉约 0.18 瓦——发烫、缩水续航；而放电到 3.4V 以下时 LDO 进入跌落区，输出开始跟随输入下跌。正确做法是 DCDC 先降到 3.6V，再用 LDO 收尾出一条干净的 3.3V 模拟轨。

💡 关键直觉：压差乘以电流就是 LDO 的发热功率。这道算术题能在选型阶段就告诉你"这块 LDO 会不会烫手"。

去耦电容：不是玄学，是救火队

芯片内部电路以纳秒级开关，电流需求随之高频脉动。电源轨有阻抗，电流突变时电压必然瞬跌——去耦电容就是垫在芯片脚边的"本地水库"，用极低的供电距离补上瞬态电流。实践法则：每个电源引脚一个 100nF 陶瓷电容，紧贴管脚；每条电源轨再加 10uF 级储能；对 WiFi 这类毫安级突发电流的负载，另加数百微法低等效串联电阻的电解或钽电容专供射频突发。电容摆放位置比容量数字更重要：一个离芯片三厘米的 100nF，效果可能不如贴脚的 10nF。

案例：WiFi 一发射就复位的完整排查

背景：一台 ESP32 环境监测器在桌面测试一切正常，装进外壳、接上独立 3.3V 电源后，只要 WiFi 连上路由器开始发射，设备就重启，串口反复打印启动信息。

操作：第一步看复位原因。ESP32 启动信息里有复位寄存器值，显示是掉电复位而非软件异常——方向指向电源而非代码。第二步用万用表监测 3.3V 轨：普通模式 3.28V 稳定，触发发射时观察到电压瞬间跌到 2.9V 左右。第三步查供电链路：该 DIY 方案用的是一节锂电池经 LDO 直出 3.3V，LDO 峰值能力 250 毫安，而发射需求近 500 毫安，缺口由输出电容短暂填补，电容偏小、LDO 又进入限流，电压随之塌陷。第四步按上节方案改造：LDO 前加 DCDC、3.3V 轨并联 470 微法低阻电解专供射频、发射引脚就近补 100nF。

结果：发射瞬间电压最低 3.21V，设备连续运行一周无重启。

解读：这起故障里软件没有一行错，但症状极具迷惑性——很多人第一反应是"程序有 bug"或者"板子坏了"。复位原因寄存器是嵌入式排查的第一入口，它能直接区分硬件掉电与软件崩溃，省掉整个错误方向上的时间。

变式：如果复位原因显示是看门狗超时而非掉电，同样的"WiFi 一开就重启"就要换个方向查——大概率是 WiFi 连接的阻塞等待卡死了主循环，解法在第 2 章中断与第 4 章 RTOS 的任务划分里。

用代码看清自己的电源轨

主控自带的 ADC 可以当一台"穷人版示波器"，粗略监测电压轨质量。下面这段代码以连续采样统计最低电压，用于捕捉瞬态跌落：

// 以 ESP32 为例：把 ADC 引脚接到 3.3V 轨的分压点上
// 分压：3.3V 经两个 100k 电阻对半分压后接入 GPIO34
const float VREF = 3.3;          // 参考电压
const int   SAMPLES = 2000;      // 连续采样次数

void setup() {
  Serial.begin(115200);
  analogReadResolution(12);      // 12 位分辨率，读数 0 到 4095
}

void loop() {
  uint32_t sum = 0;
  uint16_t vmin = 4095;
  for (int i = 0; i < SAMPLES; i++) {
    uint16_t raw = analogRead(34);
    sum += raw;
    if (raw < vmin) vmin = raw;  // 记录最低值，用于捕捉跌落
  }
  float vavg = sum / (float)SAMPLES / 4095.0 * VREF * 2.0; // 还原分压
  float vlow = vmin / 4095.0 * VREF * 2.0;
  Serial.printf("均值 %.2fV  最低 %.2fV\n", vavg, vlow);
  delay(500);
}
​

输入是 3.3V 轨的分压采样，输出是均值与最低值两行。正常时最低值贴着 3.2V 以上；若在 WiFi 发射时看到最低值明显下探，跌落幅度就是储能电容不足的直接证据。注意 ADC 本身有非线性误差，绝对值仅供参考，但跌落的相对幅度是可信的。

⚠️ 常见坑：用面包板做射频供电实验，跳线的电阻与电感足以让一切电容布局失效。发现"怎么加电容都没用"时，先看看自己是不是还在面包板上。

本节要点回顾

• 先列预算再选器件：峰值电流清单是供电设计的第一张图纸；
• LDO 管干净，DCDC 管效率：压差乘电流等于发热，这道算术先于选型；
• 电容分两类：去耦贴脚吸噪声，储能扛突发，位置比容量重要；
• 复位原因寄存器是排查第一入口：它能在三十秒内把"软件问题"与"硬件掉电"分开；
• ADC 能当电压轨监工：绝对值不准，但跌落幅度可信。
