1.3 最小系统与时钟启动

1.3 最小系统与时钟启动

本节摘要：把开发板上花哨的外设全部剥掉，剩下的才是最小系统——供电、时钟、复位、启动引导四件套。本节讲清这四件套各自的最小要求，解释内部 RC 振荡器与外部晶振的精度差距如何一路影响到串口通信，并完整走一遍"板子点不亮"的排查流程，让你在按下复位键后对那几百毫秒的启动过程心里有数。

前两节解决了"选哪块板"和"怎么喂稳它"，这一节再往深处走一步：一块板子从上电到你的 setup 函数第一行代码之间，到底发生了什么。理解这条链路的意义在排查——"点不亮"类故障的表现全在启动期，不认识启动期的人只能换板子碰运气。

把板子删到只剩必需品

任何一块能跑起来的 Arduino 兼容板，拆到最简只剩四样东西。第一是供电：1.2 节已经讲透，不赘述。第二是时钟：同步数字电路的心跳，没有它 CPU 就是一堆静止的触发器。第三是复位电路：确保上电瞬间内核从一个确定状态开始执行，而不是随机的。第四是启动引导：一段固化在芯片里的代码，负责把你的程序从 Flash 搬进执行路径。

动手实验是最好的理解方式：拿一片裸的 ATmega328P，不用开发板，只需给它 5V 与地、16MHz 晶振加两只 22pF 负载电容、复位脚一只 10k 上拉，再用另一块 Arduino 做烧录器写入 bootloader，它就活了。这个实验的价值不在于省钱，而在于让你亲眼看到"最小"的边界在哪里——网上关于"必须加哪些元件"的争论，多数没有区分"能工作"与"能可靠工作"。

时钟源：精度不是洁癖，是通信底线

时钟源有两类。内部 RC 振荡器免费、启动快，但精度差（ATmega 的内部 8MHz RC 出厂误差可达 10%，随温度漂移）；外部晶振精度高（典型正负 20ppm），但要配负载电容、起振需要时间。选择的关键判据是通信：UART 没有时钟线，收发双方各用自己的时钟约定同一个波特率，双方时钟误差之和超过约 4.5% 就会错位。内部 RC 在温度变化下恰好能把误差推过这条线——这就是"实验室串口正常、现场冬天乱码"这类悬案的物理根源。

另一个容易被忽略的时钟件是实时时钟用的 32.768kHz 表晶。它驱动的是低功耗场景下的计时：设备深眠时主时钟停了，靠它维持时间。若你的项目有"定时唤醒上报"需求（第 7 章低功耗设计会展开），这颗小晶振及其负载电容就是最小系统的一部分。

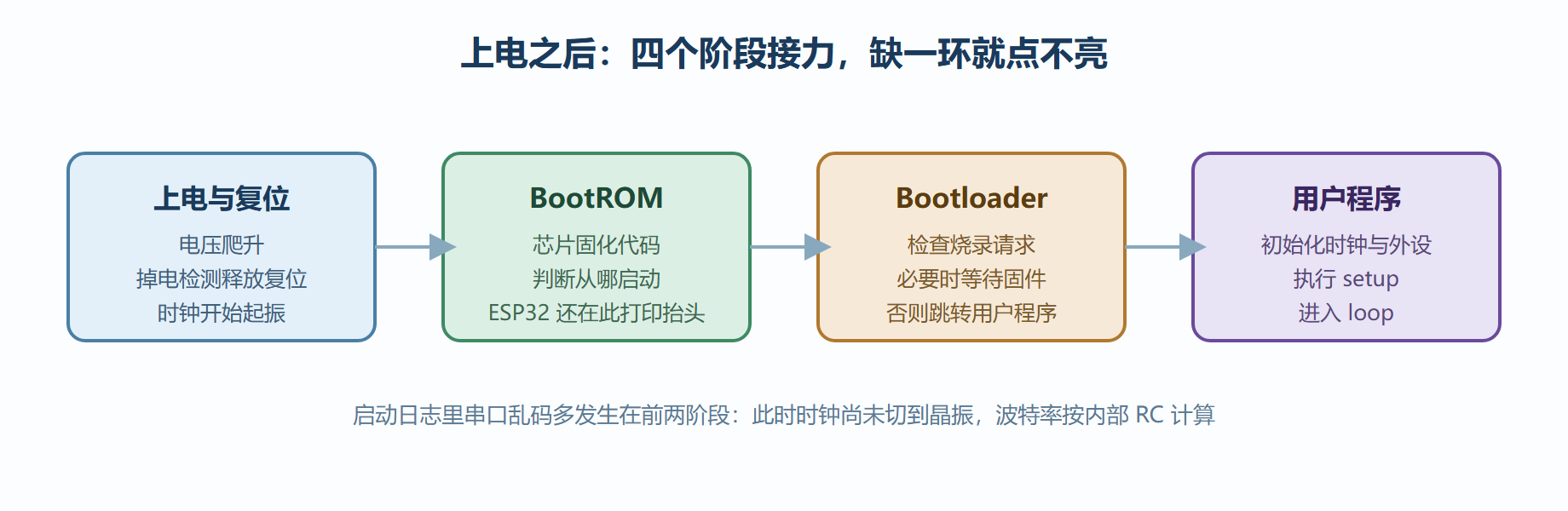

图：从上电到用户程序的启动链条

启动期在做什么

以 ESP32 为例，上电后串口 115200 会先吐出一段"乱码感"很强的抬头信息：那是一段 ROM 固化代码在报告复位原因与时钟配置，随后二级 bootloader 接管，加载分区表与应用镜像，最后跳进你的 setup。AVR 的路径更短：上电后从 Flash 零地址执行，若熔丝配置了 BOOTRST 则先进 bootloader 区。Pico 最特别：片上 Flash 为零，BootROM 只做一件事——等 USB 或者把外部 QSPI Flash 开头的程序搬进内存执行。

这段知识的实用价值有两条。其一，开机乱码不一定是故障：启动前期时钟源与最终运行时钟不同，波特率瞬时错配导致的乱码在多平台上是正常现象，判断标准是乱码之后能否接上干净的输出。其二，复位原因是免费的黑匣子：几乎所有主流芯片都提供复位原因寄存器，产品固件里应尽早读取并记录它——第 7 章的可靠性体系会把它纳入远程诊断。

案例：一块"点不亮"的板子

背景：工作室自制的一批 ATmega328P 最小系统板，五块里有三块串口无输出、烧录偶尔失败，两块一切正常。

操作：先量供电，5V 干净到位，排除电源。再观察上电瞬间晶振焊点：用示波器探晶振输出脚，正常板上能看到 16MHz 波形，故障板上有的毫无起振迹象，有的要反复上电几次才起振。检查晶振两只负载电容，发现这批板用的是 22pF 贴片，但实际装配混入了一卷标称 22pF、实测 100nF 的错料电容——负载电容严重偏离晶振规格，起振条件被破坏。换上正确的 22pF，三块板全部恢复。

结果与解读：晶振不起振的经典三因——负载电容错值、焊接虚连、晶振本身损坏，本案占了前两类的混合。示波器点晶振脚是最快路径；没有示波器时，可以临时把熔丝配置切到内部 RC 时钟，若串口随即正常输出，就反证问题在晶振回路。

变式：ESP32 板"反复重启且抬头信息报 flash download error"多半不是晶振问题，而是 Flash 供电或 Strapping 管脚（如 GPIO0 被外设拉低）状态不对——同是"点不亮"，启动链的不同环节有不同的高发病，这正是理解启动链条的意义。

// 复位原因自检模板：setup 里尽早调用，把结果留在串口日志里
#include <Esp.h>

void printResetReason() {
  esp_reset_reason_t r = esp_reset_reason();
  switch (r) {
    case ESP_RST_POWERON:  Serial.println("上电复位");      break;
    case ESP_RST_BROWNOUT: Serial.println("掉电检测复位");  break; // 查电源
    case ESP_RST_PANIC:    Serial.println("程序崩溃复位");  break; // 查代码
    case ESP_RST_TASK_WDT:
    case ESP_RST_WDT:      Serial.println("看门狗复位");    break; // 查阻塞
    default:               Serial.println("其他复位原因");  break;
  }
}
​

函数无输入，输出是一行中文诊断。把四个典型分支对应的排查方向写在注释里，团队里任何人看到日志都能直接分流。

⚠️ 常见坑：别把 Strapping 管脚当普通 GPIO 接外设。ESP32 的 GPIO0、GPIO12 等在复位瞬间被采样决定启动模式，外设的默认电平可能让芯片拒绝启动，这类"焊接完就点不亮"最让人摸不着头脑。

本节要点回顾

• 最小系统四件套：供电、时钟、复位、启动引导，缺一不亮；
• 时钟精度是通信底线：UART 无时钟线，双方时钟误差之和逼近上限就会乱码；
• 启动链条有固定顺序：上电复位、BootROM、Bootloader、用户程序，不同环节高发病不同；
• 开机短促乱码常属正常，判断标准是后续输出能否干净接续；
• 复位原因寄存器是黑匣子，产品固件应尽早读取并记录。
