5.3 边缘智能与 TinyML
5.3 边缘智能与 TinyML
本节摘要：TinyML 让微控制器在本地跑起神经网络推理：不用联网、毫瓦级功耗、毫秒级响应。本节先划清"什么问题适合端上跑模型、什么问题不适合"的边界，再走一遍从采集标注、训练、量化到部署的完整流程，并用一个电机异响检测项目演示全链路——同时算清内存与延迟两笔账。
前两节的数据链路终点是"数值"：一个滤波后的角度、一个可信的估计值。这一节把终点再推一步——直接输出"判断"：这是不是异常音？这串振动像不像轴承磨损？它站在第 5 章的收尾位置，因为 TinyML 吃的正是前两节产出的干净数据；垃圾特征训练出的模型，只是把垃圾记住了。
模型跑上单片机，图的是什么
云端模型很强，但把数据送上去有三个绕不开的代价：隐私（音频、影像出设备即敏感）、延迟（联网往返几十到几百毫秒）、功耗（无线发射是深眠的千倍）。TinyML 的存在理由就是这三个"不划算"：判断要在本地做、立刻做、省电地做。
但它不是万能锤子。适合端上模型的问题长这样：输入是时序或频谱模式（音频关键词、振动波形、电流纹波），类别数不多（两到十类），误报的代价可控，且样本能现场采集。不适合的长这样：需要复杂推理与世界知识（那是大模型的活）、类别几百种、或者一个 if 加阈值就能解决——能用阈值解决的不要上模型，模型是最后一张牌，不是第一张。

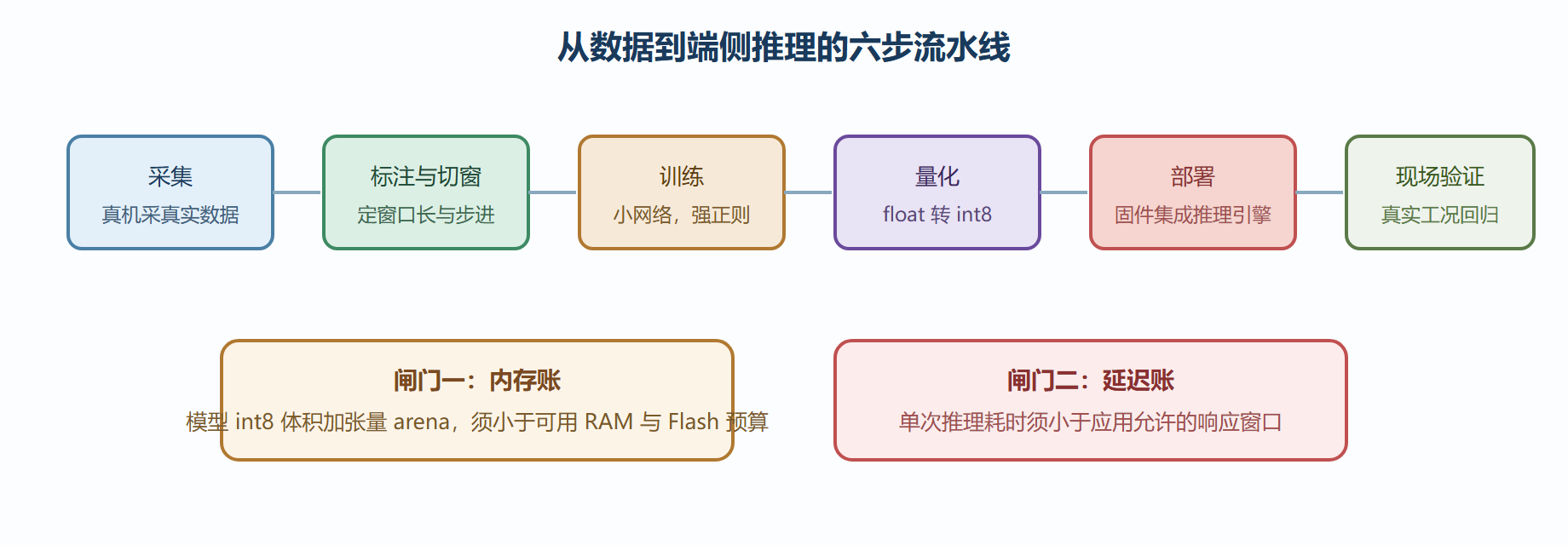

图：TinyML 项目的完整流程与两道闸门
量化：int8 是微控制器的通行证
训练出来的模型默认是 float32，在无浮点单元的微控制器上既慢又占地方。量化把权重与激活压到 int8：体积缩到四分之一，多数 MCU 推理提速数倍，精度损失通常在百分之一量级——这笔交换在端侧几乎是白捡。部署侧的主流方案（TensorFlow Lite for Microcontrollers 及各类工具链）都把 int8 当一等公民，量化后的模型连同推理引擎一起编进固件。
内存要按三笔算：模型本体（int8 后几十到几百 KB，放 Flash）、张量 arena（推理的中间结果区，必须放 RAM，通常是最大一层激活的尺寸）、输入缓冲（特征窗口）。ESP32 有几百 KB RAM 相对宽裕；AVR 那 2KB 就基本告别神经网络了——这不是伤感，是选型现实，第 1 章的选型表在此兑现。
案例：电机异响检测的完整落地
背景：产线传送带电机需要"听音辨障"：轴承磨损的早期异响人耳难辨，希望设备在本地实时判断，异常时立刻停机并上报，不允许依赖网络。
操作：第一步采集——振动传感器贴在电机外壳，分别录制正常、轴承磨损、联轴器松动三种状态各半小时，覆盖空载与负载。第二步切窗标注——按 0.5 秒窗口切分，每个窗口提取 FFT 频谱特征（能量集中在哪个频段，正是 5.1 节采样定理的用武之地，采样率取 2kHz）。第三步训练——两层一维卷积加全联接，参数量压在 3 万以内，正常样本占七成以贴合实际比例。第四步量化部署——int8 量化后模型本体 34KB，张量 arena 22KB，放进 ESP32 绰绰有余；单次推理实测 6 毫秒。第五步现场验证——重点测误报：把传送带启停的冲击、旁边电机的串扰都喂给模型，前两周按"连续三个窗口异常才报警"的策略抑制误触发。
结果：现场运行六周，三次轴承早期磨损全部在人工听出之前报警，误报每千小时不到一次，停机判断全程离线。
解读：这个项目的成败手不在模型——网络本身平平无奇——而在数据与策略：采集覆盖了真实工况的全部状态（而不是实验室干净数据），FFT 特征把 5.1 的采样知识与领域知识（轴承故障有特征频率）编码进输入，报警策略用时间维度换单窗精度。TinyML 项目里，模型只占三成工作量，剩下七成是第 5 章前两节的老手艺。
变式：若问题再简单些（比如只需判断"振动是否超常"），连模型都不必上：把频段能量阈值化就是完整的异常检测。反之若要做语音命令词识别这类序列问题，特征与网络结构换掉，本节的流程骨架原样适用——流程的通用性正是 TinyML 工程方法的含金量。
// TFLite Micro 推理循环骨架（ESP32，特征已按窗口备好） #include "model.h" // 量化后的模型数组 #include <TensorFlowLite.h> #include "tensorflow/lite/micro/micro_interpreter.h" #include "tensorflow/lite/schema/schema_generated.h" constexpr int kArenaSize = 22 * 1024; static uint8_t tensorArena[kArenaSize]; tflite::MicroInterpreter* interpreter; void setupInference() { const tflite::Model* model = tflite::GetModel(model_data); static tflite::MicroOpResolver resolver; // 注册模型所需算子 static tflite::MicroErrorReporter reporter; interpreter = new tflite::MicroInterpreter( model, resolver, tensorArena, kArenaSize, &reporter); interpreter->AllocateTensors(); // 关键一步：arena 布局 } void loop() { if (windowFilled()) { // 0.5 秒特征窗就绪 float* input = interpreter->input(0)->data.f; fillFeatures(input); // 特征写入输入张量 uint32_t t0 = micros(); interpreter->Invoke(); // 单次推理 float score = interpreter->output(0)->data.f[1]; reportScore(score, micros() - t0); // 分数与耗时一并上报 } }
骨架的三处要害：AllocateTensors 是 arena 的分配时刻，内存不足在这一步报错；Invoke 前后计时让延迟账有实数可查；输出分数连同耗时一起上报，现场调阈值时才有依据。
⚠️ 常见坑：训练数据的采集环境与部署环境不一致，是端侧模型翻车第一名。实验室安静桌面采的音频，到了有风扇噪声的机柜里判若两物——采集就在部署现场做，或至少覆盖部署环境的干扰底噪。
💡 关键直觉：TinyML 的本质是"把一个领域专家的判断模式压缩进几十 KB"。专家见过的工况你都要采到，模型才有他那样的直觉。
本节要点回顾
- 端上跑模型图三样：隐私、延迟、功耗；阈值能解决的绝不劳驾模型；
- 六步流水线两道闸门：内存账（模型加 arena）与延迟账，动笔前先算；
- int8 量化是通行证：体积四分之一、速度数倍、精度损失百分之一量级；
- 数据七成模型三成：覆盖真实工况的采集与时间维度的报警策略决定成败；
- 推理分数连同耗时上报，阈值调整才有据可依。
