7.1 系统调试与诊断

7.1 系统调试与诊断

本节摘要：设备交付之后，你和它之间隔着一座城市。这一节把"调试"从开发期的串口打印，升级为交付期的三层可观测体系：本地日志管开发期，黑匣子管崩溃后，远程诊断管现场期。讲清每层记什么、不记什么、怎么控制开销，并用一次现场故障的远程归因全程演示体系的价值——目标是让每个故障都能在不开机箱的情况下定位到模块。

全书六章把功能立起来了，交付阶段的第一课却是承认反面：功能一定会出问题，问题只是出在哪、能不能查清。7.1 放在章首，因为可观测性是后续功耗、性能、可靠性工作的地基——测功耗要有日志配合打标，烤机归因要靠黑匣子，没有它，7.4 的测试只能数"坏了几台"，说不出为什么坏。

从打印到体系：三层观测各司其职

第一层，本地日志：开发期的主力，串口输出加上等级控制（错误、警告、信息、调试四档）。它的纪律是等级要能动态调整——现场保留错误与警告，排查时临时开调试级，而不是把四级全量打印塞进每一版固件。

第二层，黑匣子：崩溃后的证人。把复位原因、最近 N 条关键事件、崩溃时的任务状态写进 Flash 保留区或 EEPROM，重启后可读出。1.3 节读复位原因的代码就是黑匣子的第一行；完整的黑匣子再加上"崩溃前的最后几步"，把"随机重启"升级为"可复现的线索链"。

第三层，远程诊断：现场的眼睛。黑匣子内容随遥测上报、关键计数器（重启次数、看门狗触发数、缓冲区丢弃数）周期上报、支持远程拉取日志。它的边界是隐私与流量：只报指标与事件，不报原始数据——除非明确获准。

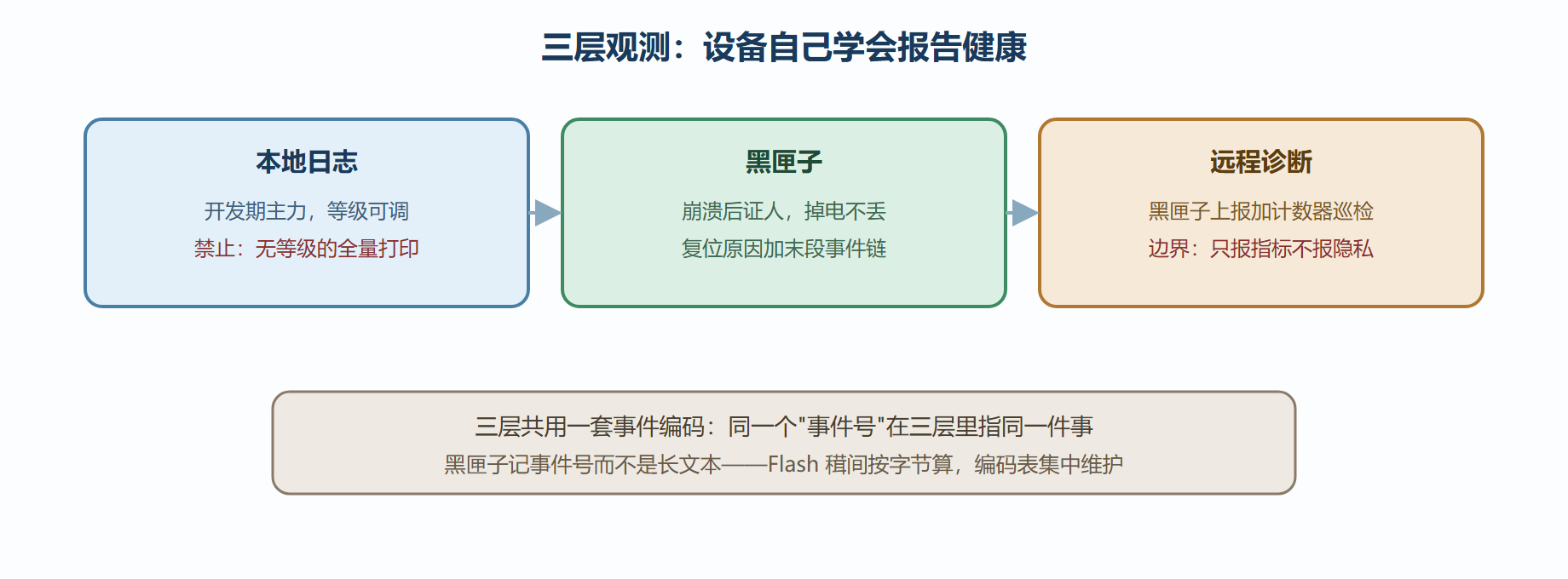

图：三层观测体系的分工与数据流

黑匣子的存储纪律

黑匣子写进 Flash 有一个绕不开的物理约束：擦写寿命。 NOR Flash 一个扇区约十万次擦写，黑匣子若每次事件都原地覆盖，几个月就能写穿。工程解法是环形写入：把一块扇区当环形带用，写满从头覆盖，写放大摊到全扇区，寿命延长两个数量级。另一个纪律是记编号不记长文："事件 0x21：队列满丢弃"在代码里是一张编码表，Flash 里只有一个字节——存储空间按字节计价，长文本是奢侈品。

// 极简黑匣子：环形写入，记录事件号与毫秒时间戳
#define BLACKBOX_SLOTS 64
struct BbEntry { uint32_t ms; uint8_t code; };

static BbEntry bb[BLACKBOX_SLOTS];      // 实际项目映射到 Flash 保留区
static uint8_t  bbIdx = 0;

void bbLog(uint8_t code) {              // 中断外调用：写一条事件
  bb[bbIdx].ms   = millis();
  bb[bbIdx].code = code;
  bbIdx = (bbIdx + 1) % BLACKBOX_SLOTS; // 环形推进，写满自动覆盖最旧
}

void bbDump() {                         // 重启后调用：倒序回放最近事件
  Serial.println("---- 黑匣子回放 ----");
  for (int i = 1; i <= BLACKBOX_SLOTS; i++) {
    uint8_t idx = (bbIdx + BLACKBOX_SLOTS - i) % BLACKBOX_SLOTS;
    if (bb[idx].code == 0) break;       // 空槽即到底
    Serial.printf("%lus  事件 0x%02X\n", bb[idx].ms / 1000, bb[idx].code);
  }
}
​

写入是常数时间、无动态分配、可重入性靠调用约定保证（中断里不调用）。这套 sixty 行的黑匣子够多数项目用；更完整的版本加上写入 Flash 的批量落盘与掉电保护，再往 6.4 节的断电纪律上靠。

案例：一次现场故障的远程归因

背景：交付三个月后，某站点设备每周重启一到两次，现场无人在，售后只会说"断电重启就好了"。

操作：第一步，云端拉取设备的诊断包：黑匣子回放显示每次重启前都有"事件 0x35：I2C 总线超时"连续出现；重启原因寄存器显示看门狗复位。第二步，对照编码表定位事件源：传感器采集任务在等 I2C 应答时用的是无限等待标志位——总线被干扰卡住后，任务永久阻塞，看门狗收不到喂狗被迫复位（第 2 章的 I2C 知识与第 4 章的看门狗知识在此会合）。第三步，远程推送带修复的固件（6.4 节的 OTA）：等待改为带 3 次重试与超时退出，超时后把总线复位逻辑跑一遍。

结果：固件更新后该站点与另外三个同型号站点，八周零重启。诊断包被纳入交付标配。

解读：复盘这起故障的时间线：故障发生在现场，归因发生在办公室，修复发生在云端——全程没有拆机、没有回寄、没有工程师出差。三层观测体系的价值不是"多了些日志"，而是把故障处理的成本从现场移到了服务端，规模化交付后这笔账是数量级的差别。

变式：诊断体系自身的故障也要设防：黑匣子写坏、日志撑爆存储、上报把带宽吃光——给每层观测都加预算上限与自检，是体系化最后的一步，也是多数项目漏掉的一步。

⚠️ 常见坑：日志与业务共抢串口缓冲。高频日志会把业务串口（比如与模组的通信）挤丢——诊断通道与业务通道物理分开，或在固件里给日志限速。

💡 关键直觉：可观测性不是"多打日志"，而是"故障发生时，设备已经替你问好了那几个为什么"。设计日志时的标准姿势：想象半年后的某个凌晨它坏了，你需要哪几条信息才能不开机箱定位——现在就把这几条埋进去。

诊断包的标准构成

远程归因要快，诊断包的内容就得标准化。一台设备的完整诊断包包括五块：身份块（设备型号、固件版本、硬件版本、序列号）、当前态（运行时长、任务水位、空闲堆、最近复位原因）、黑匣子（最近数十条事件与对应时间戳）、计数器组（重启次数、看门狗触发数、缓冲丢弃数、总线错误数、升级次数）、配置摘要（关键配置项与校验和）。五块合计控制在几 KB 内，一条遥测就能带走。

这套清单的价值在于"可比"：现场出问题时，把故障设备的诊断包与正常设备的放在一起逐项对——差异处往往就是答案。诊断包的格式要版本化（第一字段是格式版本号），因为固件会迭代、云端解析不能断。把诊断包当成产品的一部分来设计与评审，而不是排查时的临时拼凑，远程归因的效率差出一个数量级。

本节要点回顾

• 三层观测各管一段：本地日志管开发、黑匣子管崩溃后、远程诊断管现场期；
• 黑匣子记事件号不记长文，环形写入摊平擦写寿命；
• 复位原因、末段事件链、关键计数器是诊断包的三件套；
• 看门狗复位是阻塞的最后证人：它触发时，先查谁的等待没有超时；
• 观测体系自身也要预算与自检，别让体检项目自己生病。
