7.2 低功耗设计与电池供电复盘

7.2 低功耗设计与电池供电复盘

本节摘要：电池供电项目的续航从来不是"电池容量除以工作电流"这么一笔死账，而是一场与占空比的博弈：设备每秒都醒着的部分决定了基线，醒来的方式与时长决定了峰值，睡眠深度决定了底线。本节给出功耗剖面的测量方法、深眠架构的搭建步骤与续航账的完整算法，并用一台监测仪从五天续航到十四个月的复盘走通全程。

7.1 节让设备会报告自己的状态；这一节处理电源约束下最苛刻的一类交付：没有电源线。它放在诊断之后、性能之前，因为功耗定型是硬件与软件的共同决定——软件晚一天定型，硬件就多一天返工风险。第 1 章的供电设计在此迎来终考。

先画电流的剖面图

低功耗设计的第一步不是改代码，是把设备的电流画成随时间的剖面图。工具不必贵：一只万用表的微安档看睡眠电流，一只串在供电回路的采样电阻加示波器（或 ADC 高速采样）看活动期的波形，就够绝大多数项目用。剖面图上你会看到三类区域：

• 深眠区：主控与外设大部断电，电流应在微安到十微安量级——这个数字是睡眠质量的标尺；
• 活跃区：采集、计算、写卡，几毫安到几十毫安，持续几十毫秒到几秒——时长决定占比；
• 射频峰：无线发射的毫秒级尖峰，一两百毫安——它对平均电流贡献小，对电源轨考验大（第 1 章的供电设计在此回收）。

续航的账全在这张图里：平均电流 = 各区域电流乘以各自时间占比之和。2000 毫安时电池、平均电流 100 微安，理论续航约 2.3 年；平均电流 5 毫安，只剩两三个星期——注意两个数字之间只差"活跃占比从 0.1% 涨到 5%"。低功耗设计的全部工作，就是把活跃占比往小数点后两位压。

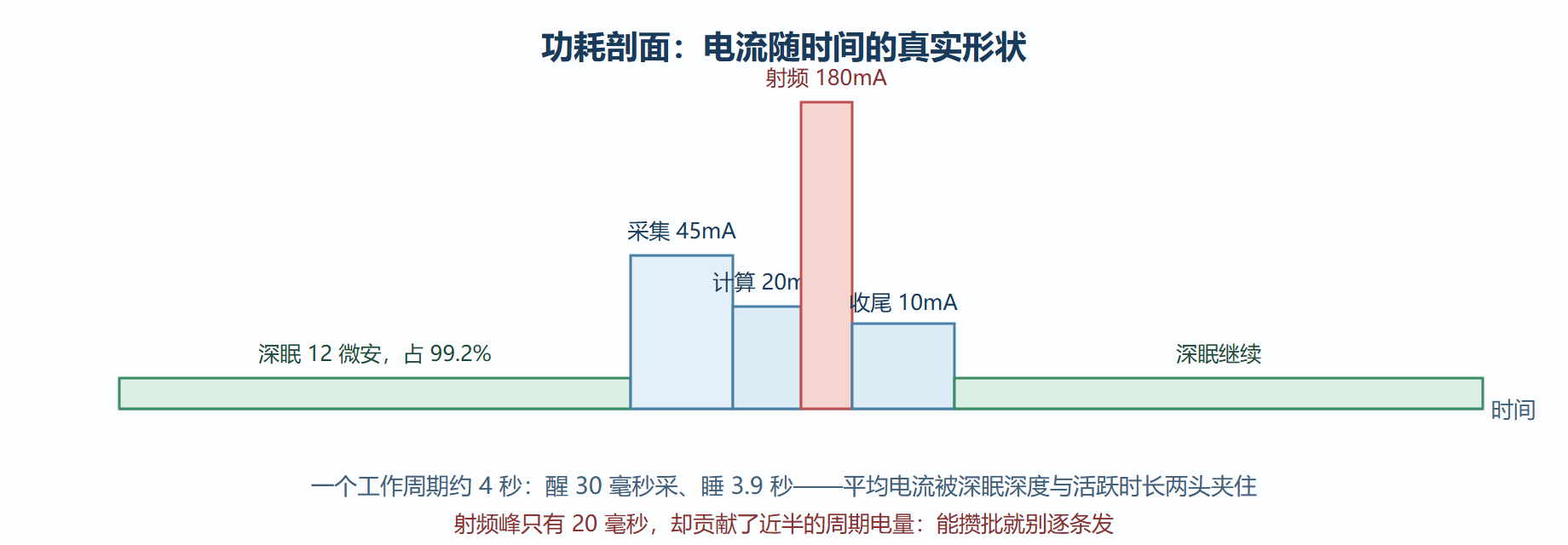

图：一台监测仪的电流剖面与占比

深眠架构的三步搭建

把设备改成深眠架构按三步走。第一步，切断该切断的：深眠是主控的休克疗法，但外围还在偷电——LED 指示灯（毫安级惯犯）、上拉电阻的持续回路、带使能脚的传感器（不使能就休眠）、LDO 的静态电流（选静态电流微安级的型号，第 1 章选 LDO 时的这条现在变成生死线）。

第二步，安排唤醒源：定时唤醒用 RTC 计时器（ESP32 的深眠定时器、AVR 的看门狗定时器或 RTC 晶振）；事件唤醒用外部中断（按钮、传感器报警脚）。唤醒源的选择与 1.3 节的 32.768kHz 表晶直接相关——定时唤醒的精度由它决定，晶振误差百分之一，唤醒间隔就被拉长缩短百分之一。

第三步，安排醒来后的流程：唤醒如同冷启动（多数 RAM 内容丢失），该记的状态要写进 RTC 保留内存（深眠中仍供电的小块 RAM）或 Flash。醒来后的动作要短：采集、判断、必要时上报、立刻再睡——任何"既然醒了多干点"的顺手事，都是在给占空比放血。

// ESP32 深眠周期：采集、条件上报、RTC 内存记状态
#include <Arduino.h>

RTC_DATA_ATTR int bootCount = 0;        // 深眠中保留：跨睡眠计数器
#define uS_TO_S 1000000ULL
#define SLEEP_S 240                     // 睡 4 分钟

void setup() {
  bootCount++;                          // 每次唤醒自增，掉电也不丢
  float temp = readTemp();              // 醒来第一件事：采集要快
  bool urgent = (temp > 45.0f);
  if (urgent || (bootCount % 15 == 0))  // 报警即报，否则每 15 个周期报一次
  {
    connectWifi();                      // 射频只在真要发的时候打开
    publishTelemetry(temp, bootCount);
    enterLightSleepForRadio();          // 关射频，别让 WiFi 空转
  }
  esp_sleep_enable_timer_wakeup(SLEEP_S * uS_TO_S);
  esp_deep_sleep_start();               // 睡：程序从这里"重启"进入下一轮
}

void loop() { }                         // 深眠架构里 loop 永远不会执行
​

这段代码的三处要害：RTC_DATA_ATTR 变量跨睡眠存活，是深眠架构的"记忆体"；射频按需打开，报警立即发、常态攒批发；深眠醒来后 setup 重新执行，loop 形同虚设——深眠架构的程序形态从"循环"变成"一次次重生"，初次接触要把思维扭转过来。

案例：从五天到十四个月的复盘

背景：果园土壤监测节点，2000 毫安时锂亚电池，初版实测续航五天，远低于合同承诺的半年。

操作：第一步画剖面找元凶。实测睡眠电流 18 毫安——深眠名存实亡。逐项排查：LED 电源指示灯常亮（2 毫安）、无线模块未真正断电（待机 8 毫安）、LDO 静态电流高达 5 毫安（选型失误）、传感器偏置电阻常通（3 毫安）。四项加起来恰好 18 毫安——主控的深眠本身没问题，是外围把底线拉爆了。第二步逐项动刀：指示灯改为唤醒后闪一下即灭；无线模块用高侧开关彻底断电；LDO 换成静态电流 1 微安的型号；传感器偏置改为采集前上电、采完即断。第三步优化占空比：采集周期从 1 分钟放宽到 10 分钟（土壤参数本就变化缓慢，与客户确认后放宽），上报攒批每 2 小时一次，射频峰从每分钟一个降到每两小时一个。

结果：剖面复测睡眠电流 6 微安、平均电流 16 微安，续航从五天变为理论十四个月——超过合同承诺的一倍，留足冬季低温的电池衰减余量。

解读：复盘的顺序值得记住：先看睡眠电流，再看占空比。睡眠电流是底数，占空比是乘数，底数不干净时优化占空比是白费劲——18 毫安的底数下，再怎么拉长周期也救不了五天的续航。低功耗优化有明确的优先级：外围偷电、电源选型、唤醒流程、上报策略，从前往后，一层干净了再看下一层。

变式：事件驱动的场景（门磁、水表）连定时唤醒都可以省：让传感器报警脚直接拉醒设备，设备一生只在事件发生时活跃——平均电流逼近电池自放电极限，数年续航由此而来。代价是逻辑从"周期轮询"转为"中断驱动"，第 2 章的中断纪律全部适用。

⚠️ 常见坑：用 USB 供电调低功耗代码。USB 一插，LDO 与充电路径的电流全变了，测出的"优化成果"是幻觉——低功耗测量必须在真实供电路径上做，哪怕只是临时焊一根电池线。

💡 关键直觉：续航的账只有两个乘数——底数与占空比。剖面图上每个区域都在这两个乘数里留了名字，找不到优化点时，把图放大再看一遍。

本节要点回顾

• 先画剖面再动手：深眠区、活跃区、射频峰三类区域，平均电流是占比加权；
• 睡眠电流是底数：外围偷电、LDO 静态电流、上拉回路，逐一清查后才轮到占空比；
• 深眠架构是"一次次重生"：状态靠 RTC 保留内存，醒来后的动作要短；
• 射频按需开、攒批发：毫秒级尖峰贡献近半电量的案例比比皆是；
• 测量必须在真实供电路径上做，USB 供电的低功耗数据都是幻觉。
