2.2 列式存储结构详解

2.2 列式存储结构详解

本节摘要：本节拆开 MergeTree 表在磁盘上的物理布局：分区之下是 part，part 之内每列一组文件（数据、标记、索引），granule 是最小扫描单位。理解这套布局，才能解释查询为什么能跳过 99% 的数据。

本节地图

阅读完本节，你应当能够：

1. 画出 MergeTree 数据从分区到列文件的层级结构
2. 说清 granule、mark、index 三者的关系
3. 解释稀疏主键索引怎么定位到具体 granule
4. 看懂一个 part 目录里各文件的作用

一、从分区到列文件

MergeTree 表的数据在磁盘上是分层组织的。最外层是分区（partition），按 PARTITION BY 切开，比如按天分区就有每天的分区。每个分区里有一个或多个 part，part 是写入的基本单位——每次 INSERT 产生一个 part。part 内部按列存储，每一列对应一组文件。

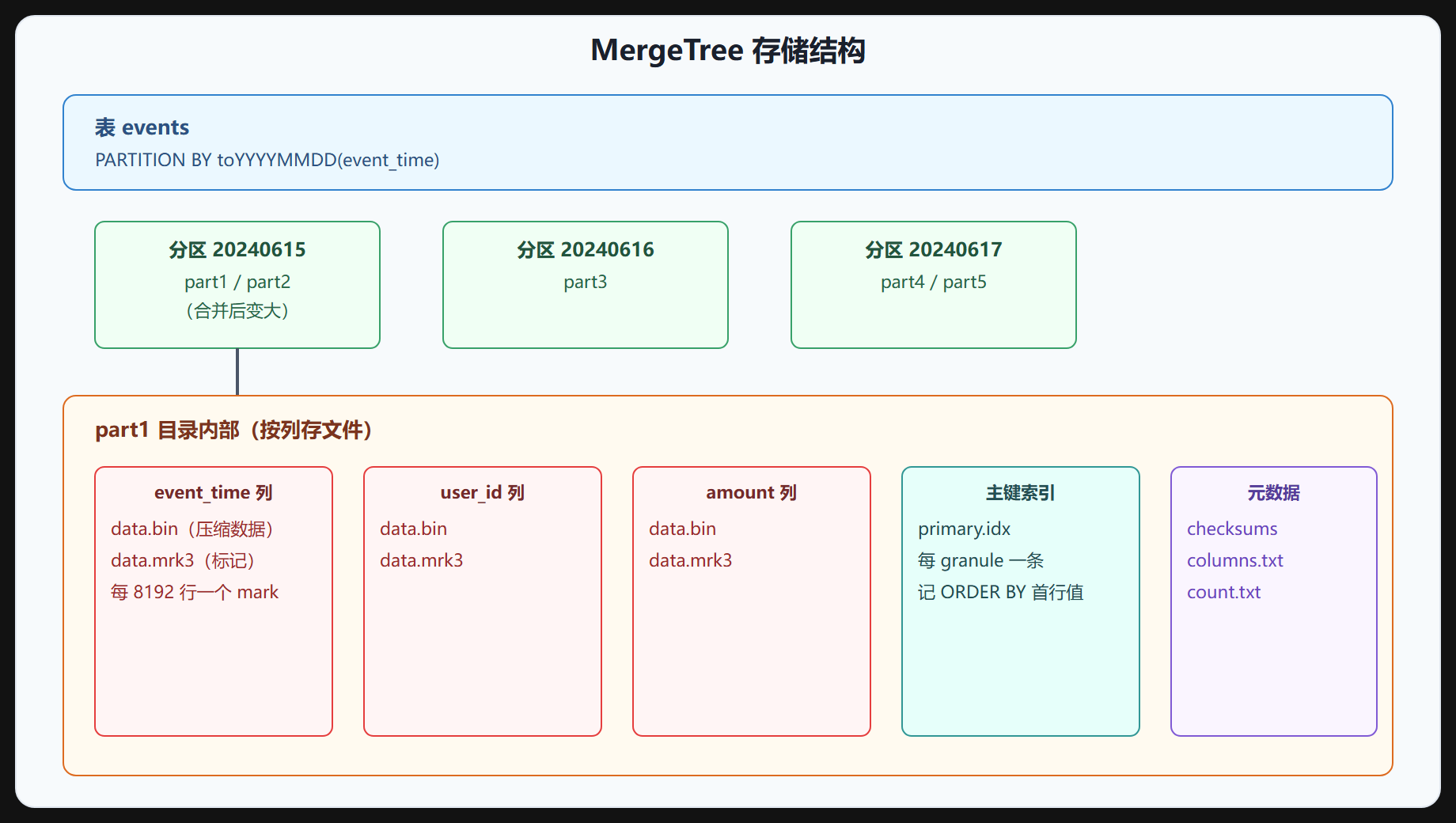

图 2-2 MergeTree 存储结构层级

二、granule：最小扫描单位

MergeTree 把每个 part 的数据按行切成 granule，默认一个 granule 8192 行。granule 是查询扫描的最小单位——要么整个 granule 扫，要么整个 granule 跳过，没有"扫半个 granule"。

为什么是 8192？这是权衡的结果：太小了主键索引条目太多、索引膨胀；太大了稀疏索引的跳过粒度太粗、跳过收益下降。8192 是个在"索引大小"和"跳过粒度"之间取的折中，可以通过 index_granularity 参数改，但一般不用动。

每个 granule 在主键索引里对应一条记录，这条记录存的是这个 granule 第一行在 ORDER BY 列上的值。查询时，ClickHouse 拿查询条件跟主键索引比对，找出哪些 granule 可能含目标数据，其余的直接跳过。

三、mark 文件：列与索引的桥梁

光有主键索引还不够。主键索引告诉你"第 N 个 granule 可能含数据"，但这个 granule 在某列的 data.bin 里具体从哪个字节开始？这就是 mark 文件（data.mrk3）的作用。

每个 granule 在每列都有一个 mark，mark 记录的是这列 data.bin 里这个 granule 起始数据的偏移量（包括压缩块偏移和解压后的偏移）。这样查询时：先查主键索引定位 granule 编号 → 用 granule 编号查这列的 mark 文件拿到数据偏移 → 直接跳到 data.bin 对应位置读取。整个过程不需要扫整列。

四、压缩块

data.bin 不是一整块裸数据，它内部又按压缩块组织。默认每压缩块大约 1MB（压缩前），每个压缩块独立压缩。这样读取时可以只解压命中的压缩块，不用解压整个列文件。mark 文件里其实记的是压缩块偏移 + 块内偏移两层，才能精确跳到某个 granule。

💡 关键直觉：granule 是逻辑单位（8192 行），mark 是逻辑到物理的桥梁，压缩块是物理单位。三者配合让 ClickHouse 能"先在内存里查小索引，再精确跳到磁盘上读一小段"，这是它扫描快的底层机制。

五、分区裁剪与 part 选择

查询进来时，ClickHouse 先用分区键做第一层裁剪：WHERE event_time >= '2024-06-16' 会直接排除 20240615 及更早的分区，那些分区的 part 根本不打开。然后对保留下来的 part，用主键索引做第二层裁剪，跳过无关 granule。这两层裁剪叠加，就是"跳过 99% 数据"的来源。

⚠️ 常见坑：分区键和主键前缀要选查询最常过滤的列。如果查询从不按 event_time 过滤，按天分区就毫无裁剪收益，反而增加 part 数量拖累合并。分区和主键是为查询模式服务的，不是为"看起来整齐"。

温故知新

• 层级结构：表 → 分区 → part → 列文件组（data.bin + data.mrk3）+ primary.idx + 元数据。
• granule：默认 8192 行，最小扫描单位，要么全扫要么全跳。
• primary.idx：稀疏主键索引，每 granule 一条，记 ORDER BY 首行值，常驻内存。
• mark 文件：granule 到列数据偏移的映射，让查询能精确跳到磁盘位置。
• 两层裁剪：分区裁剪（排除整个分区）+ 主键裁剪（跳过无关 granule），叠加出"跳过 99%"。
• 分区和主键要按查询模式选，否则裁剪失效。

下一节看这些 part 是怎么从写入的小 part 合并成大 part 的，以及 mutation 怎么异步重写。

用 SQL 直接查看磁盘布局

前面讲了布局理论，ClickHouse 允许你用 SQL 直接查看表的物理状态，让抽象的结构变得可见。system.parts 表展示每个 part 的信息：

SELECT
    table,
    partition,
    part_name,          -- 例如 20240616_1_3_1，含义是"分区_最小块_最大块_层级"
    rows,
    bytes_on_disk,
    active
FROM system.parts
WHERE database = 'default' AND table = 'events'
ORDER BY part_name;
​

part_name 里的 20240616_1_3_1 是 ClickHouse 命名 part 的规则：第一个字段是分区，后面是块编号区间和合并层级。看到 active = 1 的 part 数量在写入后上升、合并后下降，就是磁盘布局在动态变化的直接证据。

更进一步，可以用 system.columns 看每列的定义，配合数据量评估列存压缩效果：

SELECT
    name,
    type,
    default_kind
FROM system.columns
WHERE database = 'default' AND table = 'events'
ORDER BY position;
​

列存的另一个可观测点是压缩。同类型数据聚在一起后，Float64 列和 LowCardinality(String) 列的压缩比往往远高于混排的行存。你可以在建表前后对比同一批数据在 system.parts.bytes_on_disk 上的差异，感受"类型一致 → 压缩率高"这条链路。理解了物理布局，你就能解释为什么两张逻辑结构相似的表，磁盘占用和查询速度可能差出数倍。
