本节摘要：UI 与文字不该用三维三角形硬拼。Direct2D 承接矢量图形与合成，DirectWrite 承接排版，两者经互操作层与 Direct3D 共用一块画布。本节讲清分工与集成方式，并给出 HUD 文本渲染的完整路径。

一个血泪教训开场

某团队早期项目坚持"一切都是三角形"：字体先用工具烘焙成多边形轮廓，UI 面板用着色器画圆角。三个月后维护噩梦成真——中文字库动辄数万字符，烘焙的多边形数据以百兆计；改一行文案要重新出资产；不同字号要重烘；字体渲染的细微锯齿在高分屏上无处可藏。返工方案是 Direct2D 与 DirectWrite：文字在运行时按需排版光栅化，面板用几何与画刷描述。教训先行：三维管线擅长"每一帧都在变的世界"，二维与文字有自己更高效的专门工具——用对工具比统一世界观重要。

分工地图

Direct2D 与 DirectWrite 的分工像绘图与排版两个工种。Direct2D 管矢量绘图与合成：矩形、路径、渐变、位图、图层混合，API 面向"画什么形状、什么颜色、怎么叠加"。它的内部实现聪明——几何图元最终也会变成三角形与像素工作，但驱动侧针对二维场景做了批量优化，用的人不必关心。DirectWrite 管文字排版：字体枚举、字形测量、换行断行、双向文本、OpenType 特性，产出的是"字形与位置"的排版结果，再交给 Direct2D 绘制。文字渲染的坑大多在排版而非绘制——不同语言的方向、字距与换行规则，手写必然漏，专业组件把这些都收进去了。

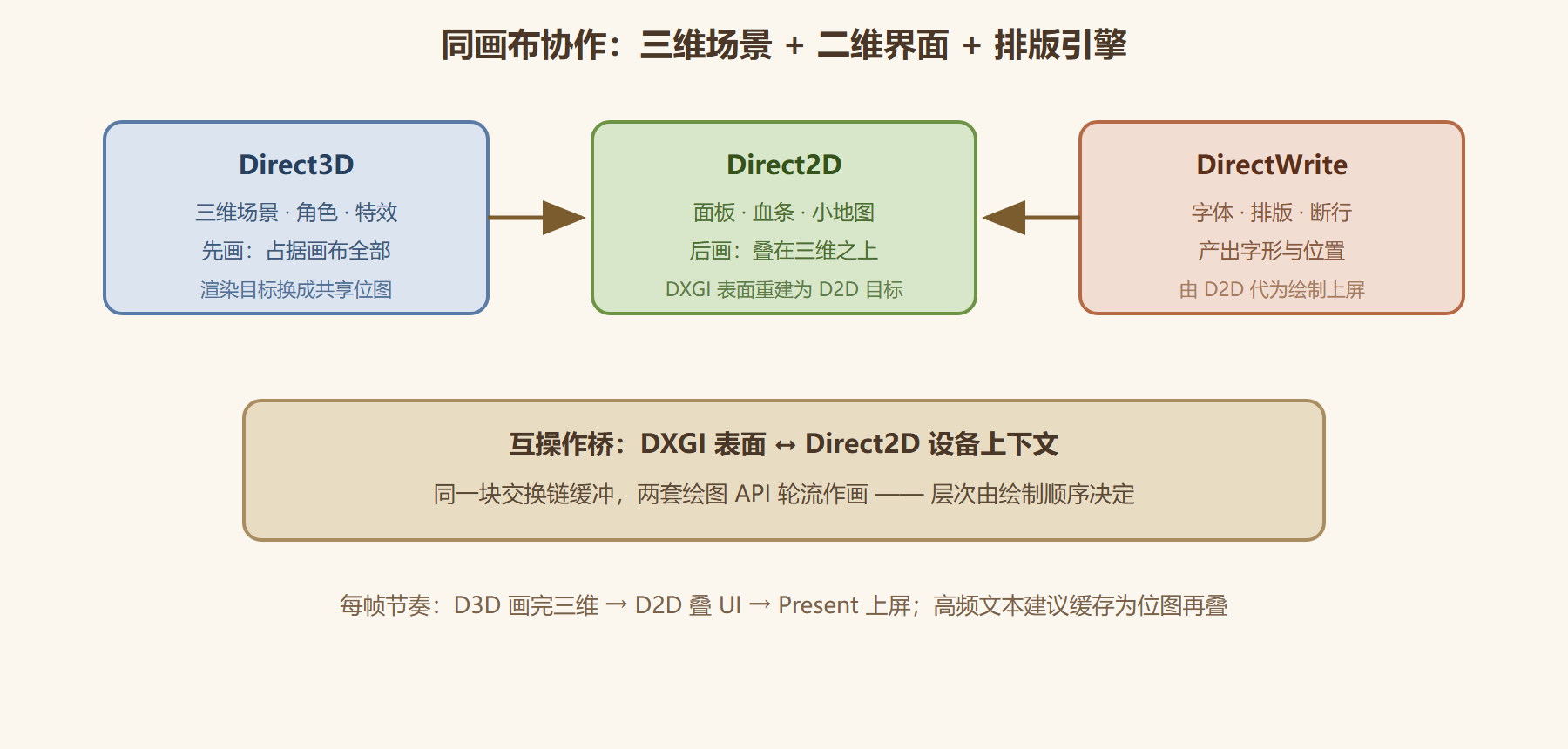

图1 三套组件共画一块画布

集成三步

互操作的关键是让两套 API 看见同一块表面。以在交换链后备缓冲上叠 HUD 为例，路径分三步：

一 · 建桥：用交换链缓冲创建 ID2D1DeviceContext（经 DXGI 表面包装）
二 · 排序：三维先画（D3D 命令），UI 后画（D2D 绘制），层次由顺序决定
三 · 上屏：Present 照旧——两套 API 只是轮流在同一画布上作画
​

文本绘制的代码骨架（省略初始化）：

// 排版：DirectWrite 建文本格式与布局（字号、字重、对齐）
ComPtr<IDWriteTextFormat> fmt;
dwriteFactory->CreateTextFormat(L"Microsoft YaHei", nullptr,
    DWRITE_FONT_WEIGHT_NORMAL, DWRITE_FONT_STYLE_NORMAL,
    DWRITE_FONT_STRETCH_NORMAL, 24.0f, L"zh-cn", fmt.GetAddressOf());

// 绘制：Direct2D 在共享表面上画排版结果
d2dContext->BeginDraw();
d2dContext->DrawTextW(text.c_str(), (UINT32)text.size(), fmt.Get(),
    D2D1::RectF(20, 20, 400, 80), blackBrush.Get());
d2dContext->EndDraw();   // 内部会生成并提交对应的三维命令
​

性能上有一条纪律：高频文本缓存成位图。DrawTextW 每次都走排版与光栅化，帧帧执行浪费；血条数值这类每帧变化的内容没办法，得分与技能名这类稳定文本应绘制进离屏位图、之后每帧只贴图。这个"排版一次、多次贴图"的模式，与三维世界"加载一次、多次引用"的资源纪律同构。

常见疑问：把文字画出来而已，为什么算深水区

因为"把字画出来"背后压着一整条排版流水线。第一步是字符到字形的映射：同一个码点在不同字体里对应不同轮廓，一个"字"还可能拆成多个字形组合。第二步是轮廓到像素：字形是贝塞尔曲线描述的矢量轮廓，栅格化时要决定抗锯齿策略——灰度平滑还是亚像素定位，小字号还要处理微调的取舍。第三步中文场景特有的深水区：字体回退——一段混排文本里中英日文与表情符号各归各的字体，缺字的字体链式兜底；断行规则——中文可以在任意字符间断行而英文要按词，标点不能悬在行首。这些规则 DirectWrite 全都内置，自研文本渲染的团队最后几乎都栽在这几处——开头那个案例里"中文标点断行一堆问题"，栽的就是第三步。文字渲染的成本不在画，而在把这些几十年沉淀的排版常识补齐；能用现成排版引擎，就别自己重写一遍行业史。

效果图：Direct2D 被低估的另一半

Direct2D 还有一块常被忽略的能力：效果系统（Effects）。它是一张 GPU 加速的图像处理节点图——模糊、阴影、色彩矩阵、卷积、高光阈值等几十种效果现成可链，节点输出接节点输入，整张图一次提交 GPU 执行。对桌面工具类软件（图片批处理、截图标注、简单滤镜）这是省下整套自研后处理的捷径；对游戏，它也能在 UI 层做些轻量后期（血条泛光、界面高斯模糊衬底）。用法上它与绘制模型同构：效果对象接图像源，产出仍是可继续合成的表面。记住它的存在即可——需要图像处理时，先查效果目录有没有现成节点，往往比伸手写计算着色器更快更稳；两者的能力边界，正好由下一节的计算着色器补完。

常见疑问：跨显示器拖动窗口，UI 为什么会发虚

这类"清晰度悬案"多半栽在 DPI 上。Direct2D 与 DirectWrite 都是 DPI 感知的：文本以逻辑坐标排版，最终乘以缩放系数落到物理像素。发虚的根源是用错基准——按 96 DPI 的假设把位图渲染到高缩放屏上，系统把位图拉伸，文字边缘糊掉。正解是让渲染分辨率跟随窗口的实际物理尺寸（缩放系数变化时重建渲染目标），把"逻辑坐标排版、物理像素呈现"的两个世界显式对齐。多显示器混合缩放（一台 100% 一台 150%）是重灾区：窗口跨屏移动时缩放系数变化，不处理重建的界面必然有一侧发虚。这类问题在文本上最刺眼——字形笔画只有一两个像素宽，半像素的错位肉眼立现；这也反过来说明为什么排版引擎必须独立于分辨率工作。

选型边界与案例收尾

什么时候用 Direct2D，什么时候仍该用三维管线画二维？给出实用边界：全屏 UI 框架、编辑器界面、数据可视化——Direct2D 的矢量与合成模型更高效，圆角、虚线、渐变都是一行参数；与三维场景深度耦合的二维效果——准星投影、地形轮廓标注、屏幕空间特效——留在 Direct3D 里做，它们需要深度信息或投影变换，D2D 够不着。边界之内各用所长。

案例收尾：某策略游戏的战局界面重做，原来 UI 全在引擎的三维管线上拼（团队自写文本渲染，中文标点断行问题一堆），迁移方案是三维场景照旧、UI 层整体换 Direct2D 与 DirectWrite，文本排版问题清零，圆角面板从"着色器黑科技"变成普通 API 调用；代价是引入两套 API 的初始化与互操作复杂度——工程上这笔账通常划算，前提是团队吃透本章的集成三步。

本节要点回顾

• 分工：DirectWrite 管排版产出字形位置，Direct2D 管绘制与合成，Direct3D 管三维——三套组件一块画布。
• 互操作桥是 DXGI 表面：同一缓冲轮流作画，层次由顺序决定。
• 高频文本缓存位图：排版一次、贴图多次，与三维资源纪律同构。
• 选型边界：纯二维界面交给 D2D，带深度与投影的二维留在 D3D——用对工具而非统一世界观。

二维电路接完，接下来借 GPU 的算力干图形之外的活：计算着色器与 DirectML 的实战场，下一节开算。
