1.1 核心概念与物理本质
1.1 核心概念与物理本质
本节摘要：光子晶体是介电常数在空间呈周期性调制的人工结构，其核心物理效应是光子带隙——某些频率的电磁波在结构内部任何方向都无法传播。本节建立"晶格类型、基元、介电对比度"三要素框架，解释带隙的干涉起源，并厘清它与电子能带的关键异同。
先建立物理图像：给空间刻上节奏
本节是全书的物理地基。上一章的导读把整册教程组织成一场"猎捕带隙"的路线，而认猎物的第一步，是先弄清楚"猎物凭什么存在"。我们从导读末尾留下的问题出发：让特定频率的光在材料里无处容身，靠加厚遮挡是不行的——更厚的金属板挡得住可加屏蔽的电磁波，却挡不住"在同一块均匀玻璃里自由穿行"的直觉。真正有效的做法，是在波长尺度上给空间刻上节奏。
周期性为什么是关键
光在介质中的行为由介电常数的空间分布决定。均匀介质里介电常数处处相同，光以恒定相速直线前行；非均匀但无序的介质里，光被随机散射，表现为浑浊或雾感——磨砂玻璃就是这个状态。这两种情况都造不出"禁行令"。关键在于第三种分布：周期性。当介电常数以晶格常数 a 为周期在空间里起伏，且 a 与目标光波波长同量级时，每个界面上的微弱反射波会以固定的相位关系彼此叠加——相邻界面反射的光程差恰好满足布拉格条件时，无数个微弱反射相干地组成一道极强的反射墙。
这正是普通的随机散射体和衍射光栅与光子晶体的分界线：光栅靠单次或少数几次衍射改变光的走向，磨砂玻璃靠随机散射把光搅乱，而光子晶体让无数次散射在周期约束下形成相干共识——所有散射波在某频率区间内反向叠加，前进波与反射波完全抵消，解在数学上直接消失。这个频率区间就是光子带隙。它不是"光变弱了"，而是"该频率的传播模式在本征解里根本不存在"。
值得一提的是，"周期"必须与波长匹配这一点决定了光子晶体天然是微纳结构：通信波段的 1.55 微米目标波长，对应的晶格常数大约在半微米量级——这解释了为什么这门学科要等到微纳加工工艺成熟后才真正起飞。
三要素框架：晶格、基元、对比度
描述任何一个光子晶体，只需要说清楚三件事。第一件是晶格类型——周期点阵在空间的排布方式，一维是简单的层状堆叠，二维常用三角晶格、正方晶格或蜂窝晶格，三维则有金刚石、木堆等构型。晶格决定倒格子的对称性和布里渊区的形状，进而决定能带的简并点在哪里、带隙容易在哪些方向先打开。
第二件是基元——每个晶格节点上放置什么。可以是挖掉的圆孔、立起的介质柱、介质球，甚至更复杂的异形结构。基元的形状、尺寸、取向直接调制局域场的束缚强度：同样是三角晶格上挖圆孔，孔半径从 0.3a 变到 0.45a，能带结构会面目全非——这就是设计者手里最常用的旋钮。
第三件是介电对比度——高折射率材料与低折射率材料之间的差。这是三要素里的"燃料"：对比度低，每个界面的反射太弱，叠加出来的禁行令松松垮垮，带隙窄得没有工程价值；对比度高，禁行令才立得起来。硅与空气的组合（折射率约 3.48 比 1）是可见光与近红外波段最常用的高对比度搭配，这也是为什么硅基平台几乎垄断了光子晶体器件研究。三条要素不是各自独立的：晶格与基元共同决定"结构在哪些方向上有节奏"，对比度决定"节奏的力度"，两者合起来决定带隙的宽度、位置与完全性。

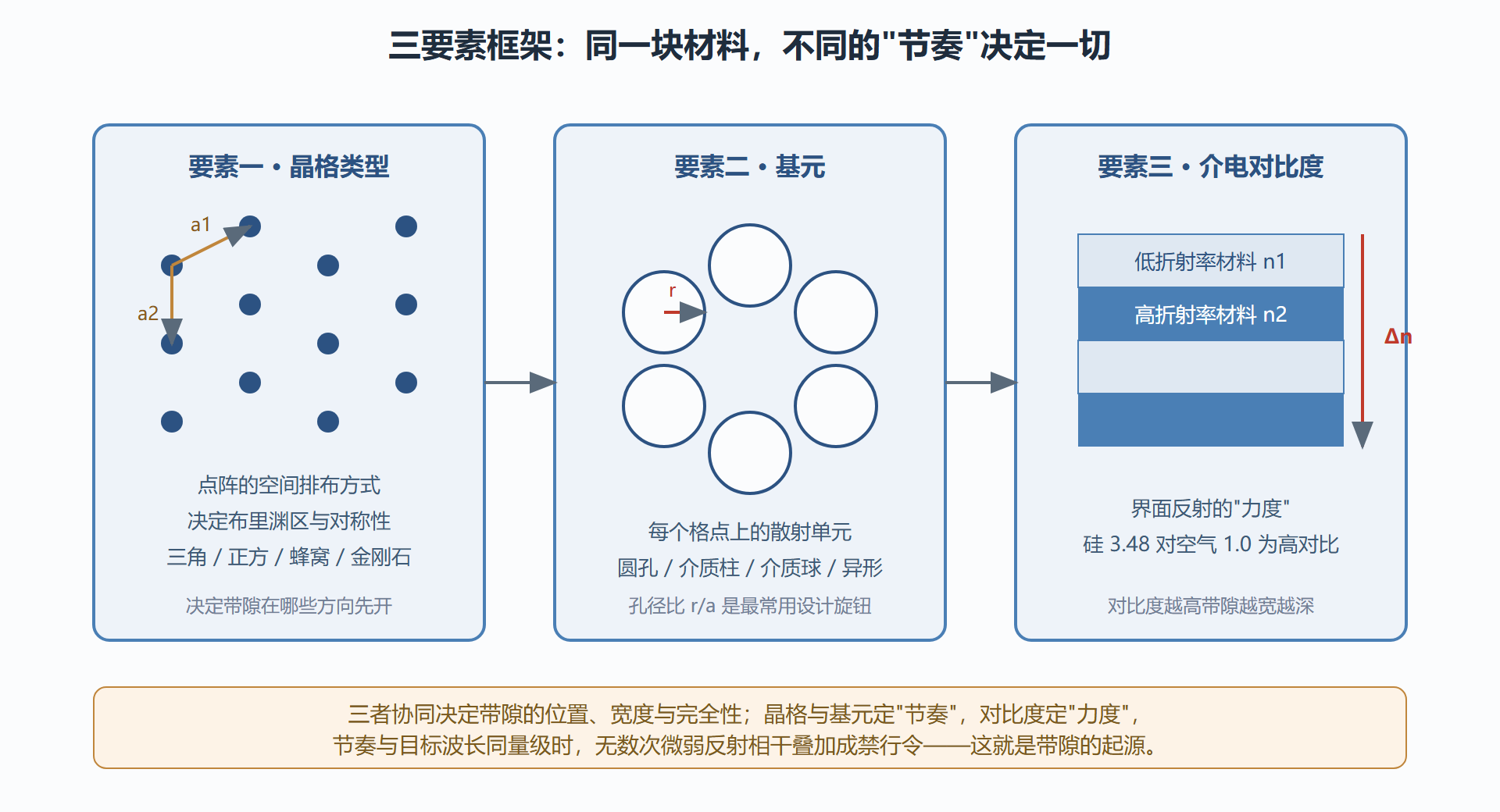

图：光子晶体三要素标注示意
带隙的直观模型：从两层膜说起
三要素是静态描述，带隙的成因则需要一点波的推理。最经济的入口是一维情形：两种介质交替堆成层状结构，光垂直入射。每一层界面反射一小部分光；当相邻界面的往返光程差等于半波长整数倍时（布拉格条件），所有反射波同相位叠加，反射率急剧攀升。单看一个界面，反射率可能只有百分之几；叠上几十层，就像合唱队从跑调的个体聚成整齐的和声——某些频率的光几乎被百分之百反射，无法在堆叠内部存在。把同样的逻辑推广到二维、三维：只要三个方向都能凑齐这套相干反射，就得到完全带隙——那个频率的光无论从哪个方向进，都进不来。
这个合唱模型虽然粗糙，却抓住了所有设计问题的核心矛盾：想反射强，就要对比度高、层数多；想让带隙在所有方向同时打开，就要晶格对称性选得巧。后面章节里遇到的几乎所有设计取舍——为什么二维平板要牺牲面外方向、为什么三维晶体那么难做、为什么缺陷能变成波导——都是这个核心矛盾的展开。
与电子能带：类比的三条裂缝
"光子晶体"这个名字本身就是向半导体借的：电子在原子晶格的周期势场中形成能带与禁带，光子在介电周期结构中形成光子能带与光子带隙，两者的数学骨架都是布洛赫定理。但类比有三条裂缝必须心里有数。其一，电子服从泡利不相容原理，每个能态只能容纳有限电子，而光子是玻色子，大量光子可以挤进同一模式——所以光子晶体不会天然"屏蔽"光，禁行令只对传播模式成立，对被局域在缺陷里的光无效（这恰好是缺陷工程的物理基础）。其二，电子波函数是标量，电磁场是矢量，光子晶体的能带严格说有 TE/TM 偏振之分，很多"看起来该有带隙"的结构因偏振不匹配而失望。其三，电子晶格常数是埃量级、由自然提供，光子晶格常数要人工刻在亚微米尺度——理论送上门，工艺要自己挣，这条裂缝贯穿了第三章的全部内容。
三个自测数字：离开本节前的检查
物理图像是否真正建立，用三个数字题快速验收。第一题：目标波长 1550 纳米的通信波段器件，晶格常数该取多大数量级？答案：带隙出现在波长与周期同量级的位置，考虑到高折射率环境里波长被压缩约三倍，晶格常数取半微米上下——这正是硅光平台的标准设计起点。第二题：把某个结构的所有尺寸放大一倍，带隙变宽、变窄还是不变？答案：宽度（归一化意义下）不变，位置等比例缩到一半波长——缩放律是第 1 章微波验证实验的灵魂，也是一切归一化设计的根据。第三题：把硅空气结构的对比度减半（换用较低折射率的介质），带隙大约怎么变？答案：一维手推预告的结论是宽度近似减半；在二维三维里趋势相同、系数稍复杂，但"对比度定宽度"作为设计直觉成立。三道题的公共答案是同一句话：周期定位置、对比度定宽度、缩放律定换算——这十二个字是本节的浓缩出口，也是后续所有章节反复调用的三个默认设置。若三题中任何一题让你迟疑，回看对应小节再前进；带隙物理的地基值得多花十分钟。
常见问题
问：带隙里的光去哪了？
不进来的光被反射回去（就像全反镜），已经在结构里产生的该频率光则只能从缺陷通道、表面或被材料吸收而消耗。带隙禁的是"体内在传播"，不是"不存在"。
问：自然界有现成的光子晶体吗？
有，而且早已被人类欣赏了几千年——孔雀羽、蝴蝶翅膀、蛋白石的结构色都是天然光子晶体的杰作。人工光子晶体的独特之处不在现象而在可控性：我们知道每一个孔的位置为什么在那里。
本节要点回顾
- 周期是灵魂：介电常数以晶格常数 a 周期起伏，且 a 与目标波长同量级，是带隙存在的前提。
- 三要素框架：晶格类型定对称性与布里渊区，基元定散射单元，介电对比度定反射力度；三件武器合起来决定带隙的位置、宽度与完全性。
- 带隙源于相干干涉：无数界面的微弱反射在布拉格条件下同相叠加，使特定频率的传播模式从本征解中消失，而非"光被吸收"。
- 与电子能带的三条裂缝：光子无泡利限制、电磁场是矢量（偏振敏感）、晶格需人工微纳加工。
- 完全带隙是稀缺品：单一方向禁行容易，全方向禁行对晶格对称性与对比度都有苛刻要求，这正是三维光子晶体难做的根源。
下一节我们把这套物理概念放回历史时间里，看三十多年间这条狩猎路线上的四个关键里程碑。
