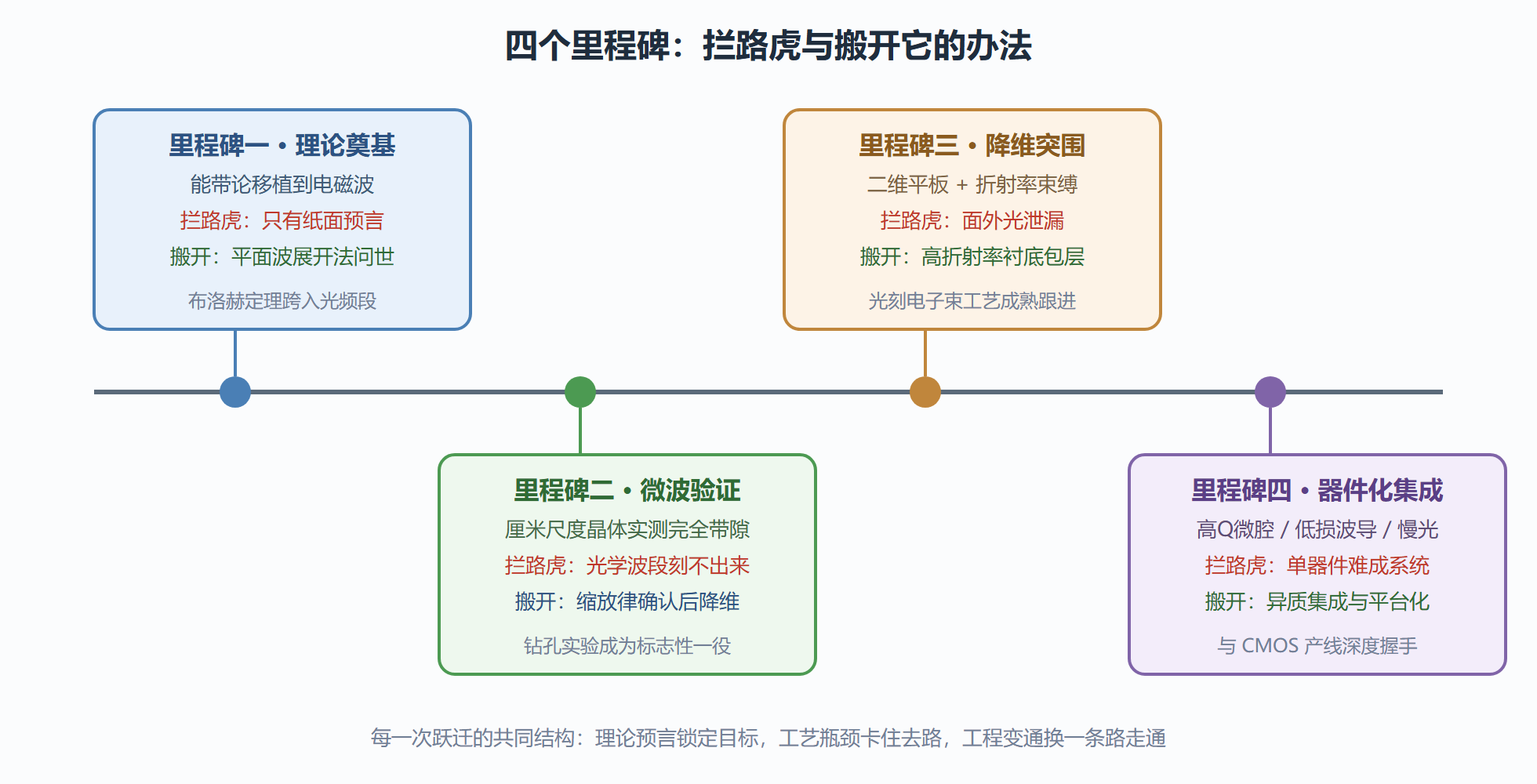

本节摘要:光子晶体三十余年的演进可压缩为四个里程碑:理论奠基(能带论的光学移植)、微波验证(三维完全带隙的首次实测)、降维突围(二维平板绕开三维加工困局)、器件化集成(从单点器件走向片上系统)。掌握每个节点"拦路虎是什么、谁用什么办法搬开",就掌握了这门学科的问题史。
上一节我们建立了三要素框架和带隙的干涉图像,那是静态的物理。但任何一门学科的真实面貌都藏在它如何一步步撞墙、绕墙、翻墙的过程里。本节作为狩猎路线上的"猎场勘查记录",把这段演进史摆开:你会看到每一个里程碑背后都不是一帆风顺的推进,而是一次具体的"拦路虎—搬开它"的过程。把这些过程看熟,后面章节里那些看似孤立的技术选择(为什么主流是二维平板、为什么工艺章要花大篇幅讲刻蚀)会自动变得顺理成章。

起点的拦路虎是一个概念真空:物理学界对"周期结构影响波传播"的理解全在电子身上,麦克斯韦方程组虽然早就写出,却几乎没人认真问过"介电常数周期调制会不会产生类似半导体的禁带"。突破来自一次大胆的移植——把固体物理的布洛赫定理与能带论语言搬进电磁参数空间。这一步做完,问题立刻从"能不能"变成"算多少":既然是本征值问题,就需要数值方法。平面波展开法在此时应运而生,把周期介电函数展开成傅里叶级数,麦克斯韦方程组化成矩阵对角化问题。理论工具就位后,人们第一次可以在计算机上"预演"一个结构的带隙,再决定要不要造它——这种"先算后造"的范式,从此成了这门学科的工作方式。第 2 章我们会亲手跑一遍这套方法。
理论就位后,拦路虎换成了工艺:预言中的带隙要出现,结构周期必须与波长同量级——光学波段意味着亚微米加工,当年根本做不到。实验物理学家给出了一个漂亮的变通:波长可以缩放。把整个结构按比例放大到厘米量级,用微波波段做验证——物理完全等价,只是频率低几个数量级。在厘米尺度的晶体上,钻孔、测量都变得容易,三维完全带隙从猜想变成了实测数据。这次验证的意义远超"证明猜想正确":它同时验证了缩放律本身——带隙物理只关心波长与周期之比,不关心绝对尺度。这给后来的工程实践留下了一把万能钥匙:所有光学波段难验证的设计,都可以先在微波或太赫兹波段做缩比实验。
微波验证虽然漂亮,光学波段的挑战分毫未减。三维完全带隙结构要求在三个方向都维持亚微米精度,工艺上近乎不可能。产业界的耐心催生了本领域最重要的一次战略转弯:放弃全方向禁行的执念,改做二维平板——在硅衬底上刻蚀周期空气孔阵列,面内靠光子带隙约束,面外靠高折射率差的全反射约束。这一手"以二维代三维"牺牲了带隙的完全性,换来了与半导体平面工艺的完全兼容。拦路虎(面外光泄漏)被折射率工程搬开,二维平板从此成为二十年间绝大多数光子晶体器件的标准形态。这段历史有一个值得反复咀嚼的教训:工程史偏爱能落在产线上的次优解,胜过躺在论文里的完美解。
有了可制造的二维平台,研究重心从"造出带隙"转向"用带隙干活"。高品质因子微腔把光囚禁在波长立方量级的空间里;低损耗弯曲波导把光路拐出了传统波导做不到的小半径;慢光结构把光速压到真空气百分之以下,用于 optical buffer 与光信号处理。这些单点器件相继问世后,新的拦路虎变成了系统级问题:器件再好,不能与光源、探测器、驱动电路集成就是孤岛。答案依然是工程变通——异质集成、片上平台化、与 CMOS 产线握手。至此,光子晶体完成了从物理概念到产业链条的全过程,也为第 7 章要讲的产业化挑战埋下伏笔。
四个里程碑连起来看,有一个反复出现的决策模式值得单独提炼:每次重大推进都不是正面强攻工艺极限,而是换一个自由度。微波验证换的是尺度自由度,二维平板换的是维度自由度,器件集成换的是平台自由度。这个模式对今天的读者依然有效——当你发现自己的设计卡在某项工艺极限上时,先问一句:我手里的自由度还有哪些没动用?波长缩比、偏振选择、维度取舍、材料替换,往往比硬磕工艺更容易走通。
历史读法是否见效,用三个自测题验收。自测一:微波验证实验为什么不用"造一台更灵敏的仪器在光学波段直接测"来迂回?答案:光学波段的困难在"造不出结构"而非"测不到信号"——结构都不存在,仪器再灵敏也无物可测;缩比路线换的是结构尺度,不是测量灵敏度。这道题检验你是否把拦路虎定位在正确的工序上。自测二:二维平板策略牺牲了带隙的完全性,为什么行业普遍接受?答案:因为绝大多数器件(波导、腔、滤波)只依赖面内带隙运转,完全性对它们是冗余指标;牺牲冗余换工艺兼容,是净收益为正的交易。这道题检验你是否理解"指标是需求的函数"。自测三:四个里程碑里哪一个离开其余三个都不会发生?答案:一个都没有——理论没有验证就是纸面数学,验证没有缩比律就失去方法论,降维没有缩比实验积累的工程信心就不敢下注,器件化没有降维的可制造平台就无件可集。历史链条是网状的,里程碑只是它的人工切片。三道题之外再给一组对照,帮助把历史读活:把微波缩比验证与今天的太赫兹缩比实验并排看,把二维平板的战略转弯与硅光产业的平台选择并排看,把器件化阶段的异质集成与第 7 章将要讲的共封装并排看——三十年里变的是名词,不变的是"换自由度"的思维。
问:为什么三维完全带隙结构至今仍不是主流?
因为亚微米尺度的三维高精度加工至今没有平价方案,而二维平板已能满足大多数器件需求。三维结构的用武之地留在对完全带隙有刚需的场景,例如低阈值无阈值化激光与全向反射体。
问:里程碑顺序是必然的吗?
不是。理论与工艺的成熟顺序有偶然性,但"先找可验证的替代物、再攻真实尺度"的方法论贯穿始终,这个方法论比顺序本身更值得带走。
收尾补两条从这段历史里直接长出来的研究教训。教训一:热点预言的周期约十年——从理论热点到工程落地的落差期里,领域几乎必然经历一次遇冷与出清,选题与择业若能用这个周期校准,就可能在谷底入场、在繁荣期兑现。教训二:第二名的方案常常赢得市场——三维完全带隙是最优解,二维平板是可行解,市场选了后者;这个规律在器件史里反复重演,做技术判断时永远给"够用的次优解"留一个胜率预估。两条教训合成一句:读这门学科的历史,最终是为了给自己在这张时间线上定位。
下一段路我们把时间拨回上世纪八十年代末,把里程碑一起点处那两个决定性的故事掰开揉碎,完整复盘一遍预言如何兑现。
