3.1 基础材料选择
3.1 基础材料选择
本节摘要：选材是工艺链的第一道决策，四个维度必须同时过门槛：折射率对比度（带隙物理上限）、本征损耗（光子寿命）、功能化潜力（可调谐空间）、工艺友好性（量产可能）。本节按四道门槛逐一展开，给出硅、氮化硅、二氧化钛、聚合物、III-V 族材料的适用地图，并强调一个常被忽略的原则——材料选择是全流程决策，不是光学参数的单选题。
选材的四道门槛
上一章的理论计算默认了一件事：介电常数是你想要多少就有多少的参数。本节回到现实——材料是买来的，带隙的上限在选材那一刻就被锁死。我们把选材拆成四道门槛，顺序有讲究：前两道是物理门槛（过不了就没有讨论价值），后两道是工程门槛（决定方案能不能落地）。
门槛一：折射率对比度。 第 2 章手推已经证明带隙宽度正比于介电函数的傅里叶分量，翻译成材料语言：高低折射率之差直接决定带隙宽度上限。定量经验是：折射率比低于 2 比 1 的体系，完全带隙基本无望；硅对空气的 3.48 比 1 能给出宽达百分之几十的带隙。选材时先算这笔账——目标带宽需求倒推最低对比度，再筛材料。
门槛二：本征损耗。 带隙把光"关"起来，但材料自身会吸收。通信波段的硅是透明的，可见光波段却强吸收——所以近红外器件用硅、可见光器件换氮化硅或二氧化钛。还有一类损耗藏在表面：孔侧壁的亚表面损伤与吸附物会在高 Q 腔里显形，因为光在腔内绕行上万圈，每圈蹭到一点损耗都乘不小的系数。判断口诀：工作波长处材料要透明，且表面处理工艺要配套。
门槛三：功能化潜力。 静态带隙只是起点，第 6 章的可调谐器件需要材料响应外场：热光系数、电光系数、载流子色散、相变能力，每一项都是一条调谐路线。硅的热光系数让它适合热调谐，载流子注入让它适合高速调制；液晶、相变材料则作为"挂载"与主体材料配合。选材时要想清楚器件要不要动、怎么动。
门槛四：工艺友好性。 再好的物理参数，刻不动都是空谈。CMOS 标准材料（硅、氮化硅、二氧化硅、多晶硅）有现成成熟工艺包，刻蚀气体、沉积方法、热预算都有文献可查；新材料则要自建工艺，每一项都是时间成本。薄膜转移、晶圆键合等集成需求也在这一关考虑——材料与衬底的晶格匹配、热膨胀匹配决定异质集成的难度。

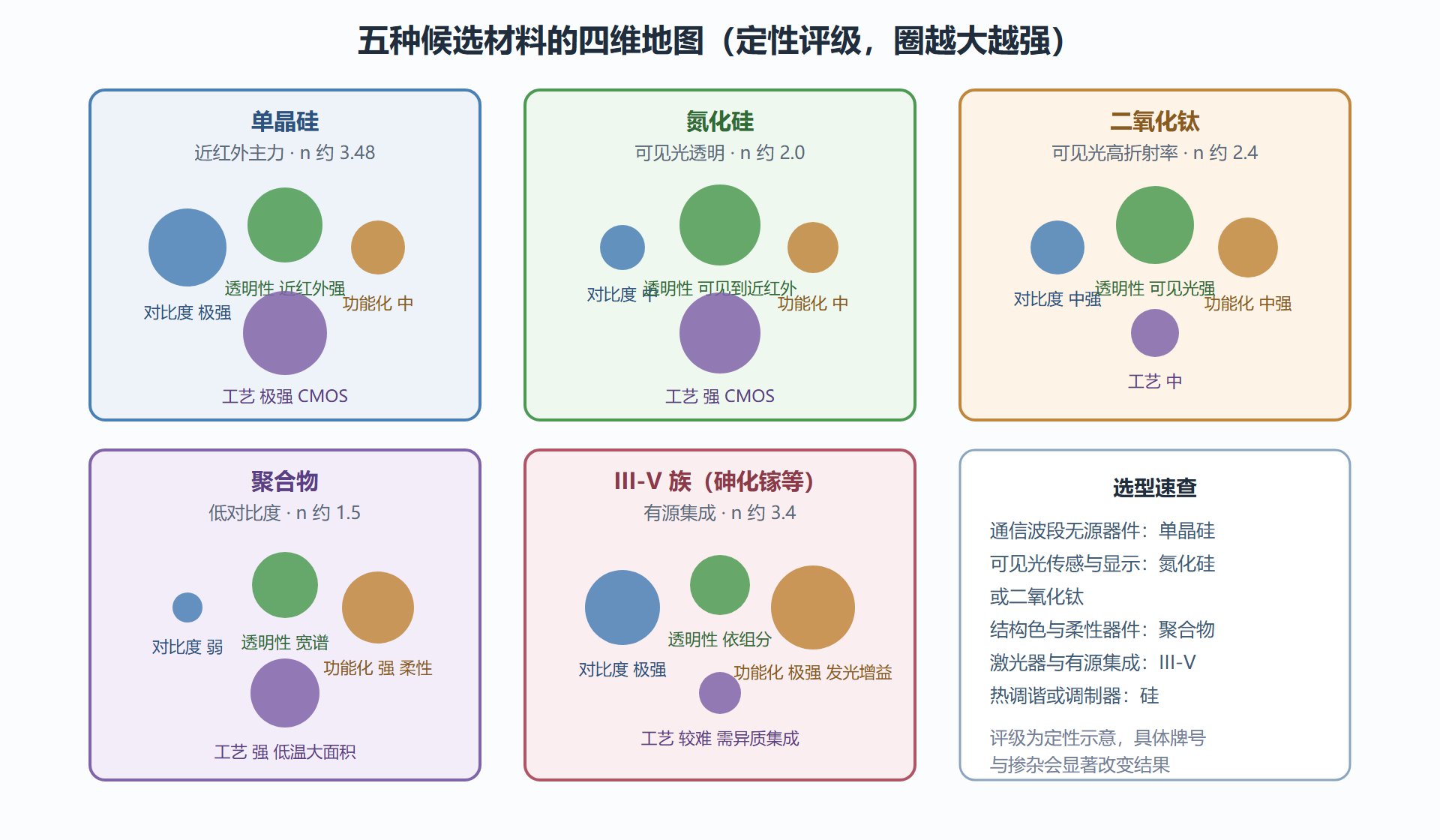

图：常用材料体系四维雷达对比
主力材料逐个过堂
单晶硅（SOI 平台）：近红外无源器件的默认答案。对比度顶级、CMOS 工艺全套现成、热光与载流子色散两条调谐路线都通。两个坑：可见光不透明，选它就等于锁定近红外；标准绝缘体上硅的顶硅层厚度固定，平板设计的面外尺寸自由度受限，特殊厚度要定制晶圆。氮化硅：可见光与近红外通吃，损耗极低（这在高 Q 应用里是决定性的），折射率中等决定了带隙窄一些——它是"物理性能让位于低损耗与宽谱"场景的答案，生物传感芯片的主力。二氧化钛：可见光波段的高折射率担当，结构色与显示应用的常客；沉积工艺（溅射或原子层沉积）的结晶质量控制是主要工艺难点。聚合物：对比度低到完全带隙无望，但柔性、低温、大面积、可印刷四项优势让它占据结构色纺织、柔性光子学与低成本传感的生态位；配合纳米压印，大面积复制成本极低。III-V 族：唯一自带光源与增益的选项，激光器与发光器件绕不开；贵在异质集成——通常先在原生衬底上做结构再薄膜转移到硅平台，工艺链长、成本高。
两个常见的选材误区
误区一：只看折射率，忽略表面与界面。高 Q 器件的光子寿命动辄纳秒量级，对应上万圈的腔内往返，侧壁每圈的散射与吸收损耗被放大到荒谬的程度。同样标称"高折射率、低吸收"的两种材料，表面粗糙度工艺水平的差异足以让实测品质因子差出一个数量级。误区二：功能化贪多求全。希望一块材料同时具备高对比度、宽透明窗口、强电光效应与 CMOS 兼容性的想法可以理解，但每个维度都在挤占其他维度的空间；成熟项目的做法是主体材料保物理性能，功能靠挂载材料补——硅做结构、液晶做调谐、石墨烯做探测，各取所长。
换代材料的评估清单：别只为折射率心动
每当有新材料（铌酸锂薄膜、拓扑绝缘体、新型透明陶瓷）出现在文献里，团队总会心动要不要换。给出一份冷静的评估清单，逐项过完再决定。光学项：目标波段的透明窗口实测值（不是文献典型值，是可采购批次的数据）；双光子吸收与自由载流子吸收水平（决定高功率与高速场景的可用性）；折射率的温度系数（决定器件的温度稳定性起点）。工艺项：可用的刻蚀化学（有没有现成的选择性刻蚀配方，刻蚀产物是否挥发）；沉积或减薄后能否达到光子晶体需要的天花板平整度；与现有平台的键合或转移路径是否存在。长期项：供应商的批次一致性（实验室小样与产线供货是两个世界）；专利与出口管制的边界；以及同平台其他团队的在研情况——工艺生态的厚度比单点性能更能预测三年后的可用性。评估的判断逻辑与第 1 章的价值三层结构同构：物理性能决定"能不能"，工艺生态决定"值不值"。实践中的经验法则是：主平台不动，新材料以挂载形式进入（第 4 章的功能化思路），只有当新材料在物理门槛上拉开代差（比如铌酸锂之于电光调制）时，才值得付出整条工艺链重建的代价。清单之外补一条软性判据：去问这个材料平台上失败过的人——每个成熟平台都有一批踩过坑退出的团队，他们知道的工艺雷区比供应商的数据表厚得多；立项调研里安排两场与"退坑者"的交流，价值超过十份规格书。
常见问题
问：非晶硅与多晶硅能用吗？
能，且 CMOS 工艺里很常用，但本征缺陷带来的吸收比单晶硅高，限制了 Q 值上限；低成本应用可以接受，高端微腔慎用。
问：二氧化硅在体系里扮演什么角色？
多数时候是配角：低折射率包层、刻蚀停止层、键合中间层。在倒结构里它也能当"牺牲层"被选择性刻蚀掉，释放悬浮的平板结构。
材料数据的可信度判别
最后给一组判别供应商与文献材料数据可信度的经验法则。看数据出处：实验室小样与量产批次的参数可能有百分之十以上的落差，要求提供的是可采购批次的数据表。看测量条件：折射率给的是哪个波长、什么温度，吸收系数是体材料还是薄膜值（薄膜的吸收往往高于体材料一个量级）。看边界条件：透明窗口的"透明"定义是吸收系数小于多少，不同厂家的口径不同。三条法则的共同精神是：材料数据是交易的起点，不是真理——拿到数据先问口径，再进设计。
本节要点回顾
- 四道门槛的顺序：对比度与透明性是物理门槛，功能化与工艺友好性是工程门槛；前两道淘汰一半候选，后两道再淘汰一半。
- 对比度定带宽上限：折射率比低于二比一的体系基本告别完全带隙；硅对空气是近红外的天花板组合。
- 表面即材料：高 Q 应用里侧壁工艺水平对性能的影响不亚于体材料参数。
- 主体加挂载：别指望一种材料全才；结构用主力材料，功能靠液晶、相变膜、二维材料等挂载补齐。
- 选材是全流程决策：每一项材料性质都要翻译成对应的工艺后果再打分。
材料敲定后，本节进入第一条工艺路线：自上而下的刻蚀流水线，看看版图如何一步步变成真实结构。
