3.2 top-down 微纳加工技术

3.2 top-down 微纳加工技术

本节摘要：自上而下路线用"版图、光刻、刻蚀、检测"四步把任意设计的结构刻进材料：电子束光刻负责把亚微米图形写进胶层，反应离子刻蚀负责把图形转移到功能材料并守住侧壁质量，显微检测负责给每一步验收。本节走通完整流水线，重点拆解精度与产量的矛盾、侧壁粗糙度的放大效应，以及深宽比带来的三难选择。

从版图到结构：一条刻蚀流水线

上一节定了材料，本节把结构刻出来。自上而下（top-down）的哲学是雕刻家的哲学：从整块材料出发，逐层去掉不要的部分。整条流水线可以概括为四个环节的接力，每个环节有自己的验收标准与典型故障。走完本节，你应当能在脑中放一遍"一张版图文件如何变成一块带孔阵列的样品"的完整动画——这是与工艺工程师对话的最低门槛。

环节一：版图准备。 设计软件输出的几何图形要经过一番"工艺翻译"：补曝光邻近效应校正（电子束曝光时，密集图形处的胶接收的散射剂量更高，不预补偿就会孔径漂移）、加对准标记、处理亚像素圆滑。版图阶段省的每一分功夫，都会在电镜照片里连本带利地还回来。

环节二：电子束光刻。 高能电子束在光刻胶上逐点扫描，感光后显影出掩模图形。它在本领域是精度担当——亚十纳米的图形精度是光学光刻难以企及的；代价是逐点写入的速度，写一整个晶圆动辄数小时甚至更久，因此它是科研与小批量的标配，量产则交给深紫外光刻或纳米压印。胶层的选择也有讲究：厚了分辨率好但图形侧壁陡直度差，薄了反之；常用双层胶结构（薄成像层加厚转移层）两头兼顾。

环节三：图形转移。 光刻胶图形只是"草图"，刻蚀才是把图形刻进功能材料的"施工"。反应离子刻蚀是主力：射频电场把刻蚀气体电离成等离子体，活性基团负责化学反应，定向离子负责物理轰击，两者配比决定刻蚀的"性格"——各向异性程度（垂直方向快、横向慢）与选择比（功能材料与胶被刻掉的速率之比）。光子晶体孔阵列对侧壁垂直度的要求近乎苛刻：侧壁倾斜会让孔径沿深度变化，等效于把设计好的二维结构变成上宽下窄的锥孔，带隙随之漂移。

环节四：检测验收。 扫描电子显微镜看形貌（孔径、圆度、侧壁角），原子力显微镜量粗糙度，光学测量验性能。检测不是流程末端的仪式——高价值流片会在每个关键环节后插入中间检测，早发现早止损。

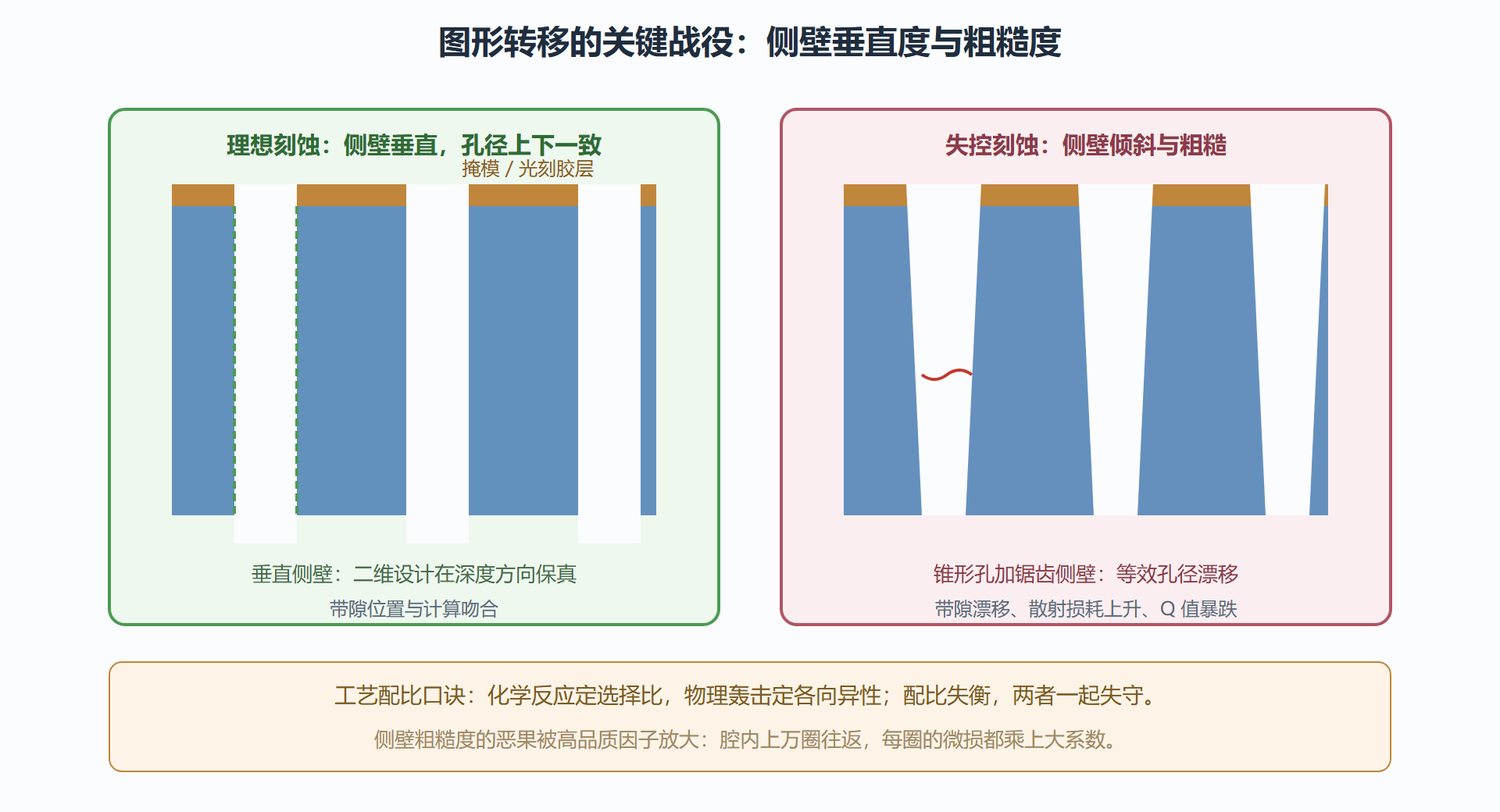

图：反应离子刻蚀与侧壁质量的两种命运

精度与产量：流水线的根本矛盾

电子束光刻与纳米压印的对照，是理解这条路线经济学的最佳样本。电子束精度顶级、产量极低：每个图形逐点直写，没有掩模复用；换来的自由度是改版零成本——改版图就是改一个文件，当天就能重写。纳米压印（把母模像盖章一样压进胶层再固化）产量极高、依赖母模：一枚母模可以复制成百上千次，适合大面积重复结构，但母模本身仍要电子束写，且压印引入的缺陷（气泡、脱胶、残胶）需要配套的检测与清洗流程。于是形成了事实上的分工：电子束负责打样与母模，压印或深紫外光刻负责复制与量产。理解这个分工，就能理解为什么实验室论文里的结构动辄打样几十版，而产业项目最关心的是"母模寿命与压印良率"。

深宽比：被低估的第三难

初学者关注孔径（横向尺寸）与深度（纵向尺寸），老手还盯着两者的比值。高深宽比结构（细而深的孔）在工艺上有三重困难叠加：刻蚀离子要钻进深孔底部（离子在孔内的传输效率随深度下降，出现"孔口刻得快、孔底刻不动"的负载效应）、图形转移的保真度随深度衰减（侧壁倾斜在深孔里累积成显著的孔径梯度）、以及深孔内的副产物排出困难（刻蚀产物堆积导致微掩模效应，形成草状残留）。二维平板常见的中等深宽比（三分之一到一之间）是相对舒服的工作区；一旦设计要求通透孔或高深宽比柱阵列，就要动用更昂贵的手段——更高能量的离子源、多步循环刻蚀（刻蚀与钝化交替，类似深硅刻蚀的博世工艺）、以及为排出副产物专门设计的减压条件。设计者与工艺者对话时的一个好习惯：交出孔径与深度的同时，交出深宽比的风险评估。

故障模式速查表：电镜照片的会诊手册

刻蚀环节的故障在电镜照片上有稳定的"长相"，积累一张会诊手册能大幅缩短排障时间。

这张表的使用方法值得强调：先看照片症状再回溯工艺参数，而不是反过来拿参数猜结果。每一轮新故障都应补录进表——积累两年，这张表就是团队最贵的工艺资产，比任何设备都难被复制。

常见问题

问：为什么不用标准的光学光刻一步到位？
接触式与接近式光刻的分辨率受衍射限制，亚微米周期结构已经触及下限；步进投影光刻可以做到，但设备与掩模成本把它推向量产场景。研发阶段电子束的改版灵活性是决定性的。

问：刻蚀过刻一点有关系吗？
有，且关系大。过刻把孔底刻成锥形，等效折射率分布改变，直接平移带隙。高 Q 设计通常把刻蚀深度列为受控参数而非"刻穿就行"。

邻近效应的量化感觉

电子束曝光的邻近效应值得单独给一组数字，因为它决定了版图校正的深浅。电子束入射胶层后发生散射，曝光剂量实际分布是"中心高斯加周围扩散裙边"的叠加，扩散特征尺寸在硅衬底上约十到二十微米量级（前散射小得多，后散射占主导）。对光子晶体版图的直接后果有二。其一，孤立孔与密集孔的剂量差：同样的名义尺寸，孤立孔接收的散射剂量少、显影后偏小；密集阵列内的孔互相"喂"剂量、整体偏大——校正是按图形密度给每张版图算一张剂量地图。其二，校正的极限：剂量校正能补偿平均效应，但把相邻图形的剂量改得太陡会引入显影非线性，过度校正的版图比不校正更糟——校正软件输出后人工扫一眼密度突变区，是老手的固定动作。给设计者的实操建议浓缩成三条：版图里避免孤立的亚百纳米特征（加陪衬图形）；同批次设计保持密度均匀（排列布局时考虑填充）；与代工确认他们做了哪一级校正、剩下哪一级由你的版图负责——校正责任的金字塔，每一层分工不同，不问清楚就交版，等于把最贵的一层风险留给了自己。

本节要点回顾

• 四环节流水线：版图翻译、电子束光刻、反应离子刻蚀、检测验收；版图阶段的邻近效应校正最容易省事栽跟头。
• 刻蚀性格配比：化学反应给选择比、物理轰击给各向异性；侧壁垂直度直接决定二维设计在深度方向的保真度。
• 精度与产量的分工：电子束打样与做母模，纳米压印与深紫外光刻负责复制；改版成本决定研发用哪种。
• 深宽比三重难：孔底传输、保真衰减、副产物排出；交设计要连深宽比风险评估一起交。
• 粗糙度的放大效应：高 Q 腔内上万圈往返，把侧壁微损放大成性能杀手。

雕刻路线走通了。下一节看另一条路线：不雕刻、只播种——让材料自己排队形成周期结构。
