3.3 bottom-up 自组装技术

3.3 bottom-up 自组装技术

本节摘要：自下而上路线不雕刻结构，而是让纳米尺度单元在热力学驱动下自行排队成晶：胶体微球沉积分选成正六边形密堆的蛋白石，再以它为模板填充高折射率材料、腐蚀掉模板得到反蛋白石。设备成本极低、天然大面积，代价是结构自由度受限与缺陷密度偏高。本节拆解其驱动力、两条制备路线与缺陷治理，给出它该出场的场合。

让材料自己排队：自组装的底层逻辑

上一节的雕刻路线掌控力强但成本高，本节的路线把掌舵权交给物理。自下而上（bottom-up）的核心现象是：直径均一的胶体微球（聚苯乙烯、二氧化硅等，典型直径两百纳米到几微米）在合适的条件下会自发排列成面心立方密堆结构——就像自然界里石榴籽自动抱团。驱动力不是什么神秘的"自组织力"，而是硬球体系的熵与范德华力的合力：密堆是同尺寸球体堆积熵最大的排布方式，沉积过程中毛细力再帮忙把球拉进格子。排好的球阵列本身就是一种三维光子晶体（蛋白石结构）；更常用的做法是把高折射率材料（硅、二氧化钛）填进球体间隙，再把原球腐蚀掉，得到高折射率骨架构成的"反蛋白石"——对比度翻了身，带隙才真正打开。

理解一个关键比例能帮你快速判断适用性：胶体球的直径直接就是晶格常数，因此目标波段决定买多大的球——可见光波段对应两三百纳米的球，近红外对应微米级。市面上标准粒径的微球库存齐全，这让自组装成为"今天下单、本周出样品"的路线，与电子束动辄数周的周期形成鲜明对比。

两条主流制备路线

垂直沉积法是实验室最常用的：把基片竖直浸入微球悬浊液，让溶剂缓慢蒸发。蒸发界面是"排片机"——弯月面处溶剂流失带动微球向界面输运，密堆成层，随着液面下降一层层长上去。层的厚度由悬浊液浓度与蒸发速率联合控制，控制得当能得到几十层的单晶样品。它的优点是设备只要求一个干净的容器与可控的温度湿度；缺点是对振动、温度波动、杂质的敏感，长出来的单晶畴区（同一个取向的完整区域）通常只有几十到几百微米宽。

浸渍提拉与旋涂法追求速度与大面积：基片从悬浊液中匀速提拉，或把悬浊液滴在旋转的基片上甩开。它们能在整个晶圆尺度铺满微球阵列，但多层结构的有序度不如垂直沉积，常见"多晶化"——大量小畴区拼贴，畴界处的层错与位错成为散射中心。

无论哪条路线，填充与去模板两个后处理步骤决定最终性能。填充的均匀性是难点：毛细力把前驱液吸进球隙时，深处的收缩与开裂难以避免，多次填充加化学气相沉积补充是常见补救。去模板常用煅烧（有机球烧掉）或溶剂腐蚀，需注意高温对刚填进去的功能材料的晶态影响——温度账要提前算。

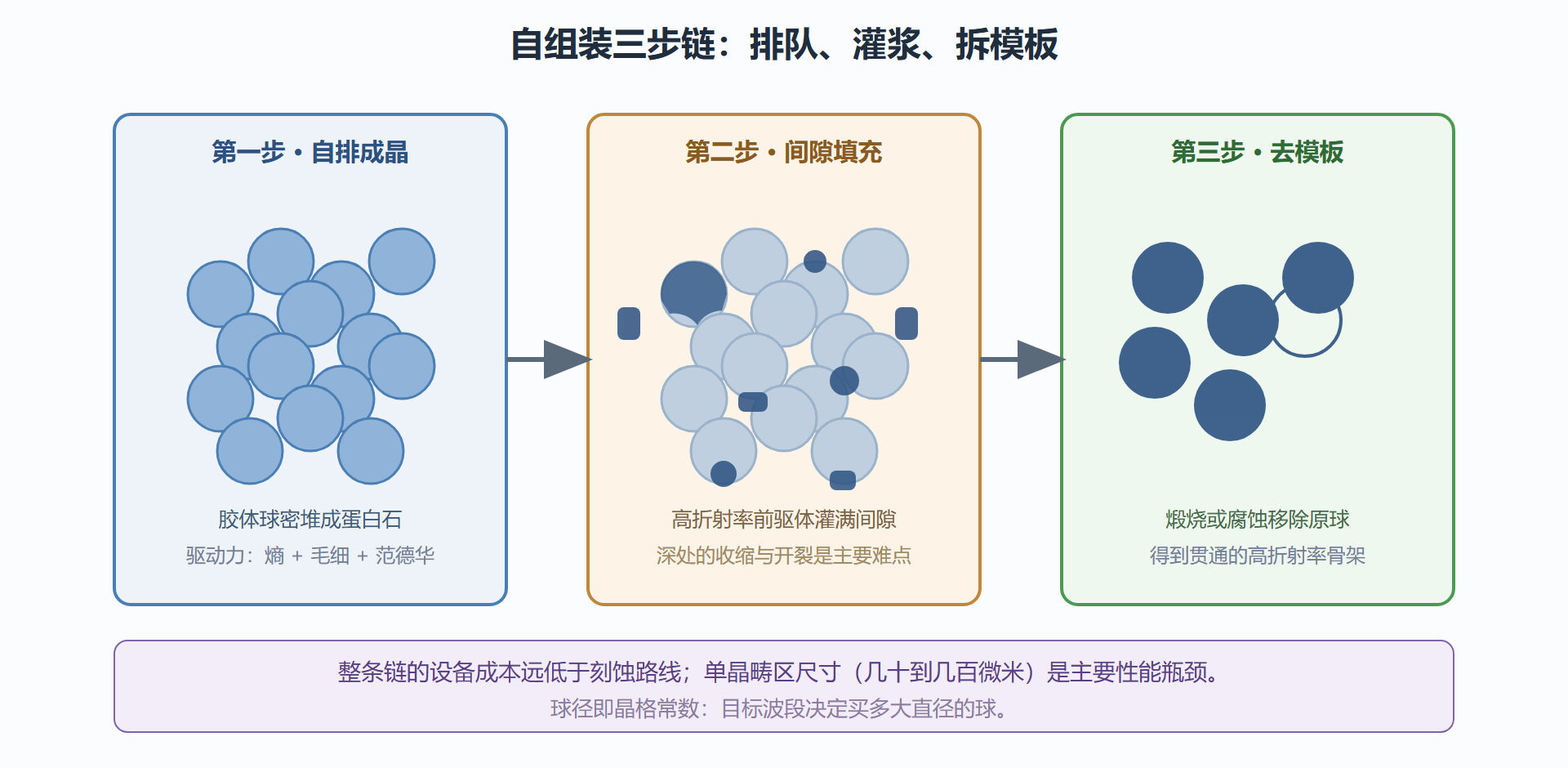

图：从胶体球到反蛋白石的三步链

缺陷：从敌人到资源

自组装样品的缺陷图谱与刻蚀样品不同：它的问题不在尺寸精度（自组装天然完美），而在拓扑缺陷——位错、层错、点缺失、畴界。治理思路分三层。工艺层：净化环境、控温控湿、缓速蒸发，把缺陷密度压下去，但畴区尺寸的天花板受热力学涨落限制，压不进器件级。工程层：换思路——既然缺陷压不灭，就把缺陷图案化：先用光刻做出引导图案（亲疏水图案、 template 凹槽），让微球在指定的畴区里成核生长，把随机畴界变成设计好的畴界。资源层：某些应用反而利用缺陷——层错对特定波长有选择性反射，可做窄带反射器；重掺杂点缺陷可以构成腔。这个"从治理到利用"的演进，与第 2 章缺陷态的哲学一脉相承：周期性提供地基，缺陷提供功能。

该出场的场合：一张决策清单

把两条路线放在同一张桌上比，选择逻辑就清楚了。下列条件占得越多，自组装越该出场：目标结构是三维密堆或其衍生结构；需要的面积大（平方毫米到平方厘米级）；预算与设备受限；对畴区尺寸不敏感（用作漫反射结构色、宽域滤波）；允许后处理填充。反之，结构含任意基元（波导、腔、异形孔）、要求单晶级完整性、或需要与电路集成时，老老实实走刻蚀路线。两者的混血方案也越来越常见：先自组装铺球阵，再在局部用刻蚀开出缺陷通道——大面积模板与高自由度缺陷各取所长。

一组可复现的参考流程与常见失败对照

自组装对新手最不友好的地方在于"同一套参数时成时败"。给出一组经过大量重复检验的垂直沉积参考起点，以及与之配套的失败对照表。参考流程：直径三百纳米的聚苯乙烯微球悬浊液，浓度按质量分数千分之五稀释，超声分散二十分钟后静置除泡；洁净亲水基片竖直浸入，置于恒温湿度箱，温度二十五摄氏度、相对湿度六十个百分点，蒸发速率由开口面积控制，典型沉积速率每分钟一毫米级；完成后六十摄氏度退火十分钟增强球间粘附。失败对照：样品表面出现彩色涡纹与大面积畴界——蒸发过快，降低温度或减小开口；沉积层厚薄不均、上薄下厚——液面下降与沉积速率失配，调整浓度或提拉速度；球阵列整体脱落——退火不足或基片疏水，重做表面处理；局部无沉积——气泡或颗粒污染，加强除泡与洁净控制。这份对照的逻辑与第 3.2 节的刻蚀会诊表同源：把"失败的样子"与"对应的参数"预先挂钩，实验记录才具备排障价值。自组装的参数空间（浓度、温度、湿度、基片表面能）彼此耦合，没有万用配方，但有万用的排障框架——先定位失败形态，再单变量回调。

常见问题

问：自组装能做出二维孔阵列吗？
能做二维胶体晶体（单层球密排），常作为刻蚀的掩模使用——球本身就是天然的圆形掩模阵列，球径即孔径。这是自组装与刻蚀路线最实用的握手方式。

问：为什么反蛋白石比蛋白石更常被用作带隙材料？
蛋白石是低折射率球堆在高折射率环境里（通常空气），对比度方向不对，带隙浅；反蛋白石把高低位置互换，高折射率连续相配空气孔洞，对比度有效值大幅提高，带隙才够工程用。

填充路线的对比速查

间隙填充两条主流路线的取舍集中如下。溶液填充（旋涂或浸渍前驱体）：设备简单、可控性差，深处收缩与开裂靠多次薄填叠加缓解，适合科研快速出样。化学气相沉积填充：均匀性好、保形度高，是做出高性能反蛋白石的正路，代价是设备门槛与沉积速率慢。两条路线共同的坑是"填满的错觉"——电镜俯视图看不出深处空洞，必须做截面或用透过谱判断填充完整度。判断填充质量最灵敏的间接指标反而是光学性质：带隙深度明显浅于计算预期，第一嫌疑就是填充不满。

本节要点回顾

• 自组装的本质：均一胶体球在熵与毛细力驱动下密堆成晶；球径即晶格常数，波段选球径。
• 三步链：排片（垂直沉积保有序，提拉旋涂保面积）、填充（均匀性难点）、去模板（温度账）。
• 缺陷三层治理：工艺压密度、图案化定畴界、反向利用做功能；畴区天花板受热力学限制。
• 出场判断：三维密堆、大面积、低成本、缺陷容忍的场景选它；任意基元与单晶完整性选刻蚀。
• 最佳实践是混血：自组装做模板，刻蚀开缺陷，两条路线各取所长。

两条路线都有了兵器谱。下一节处理更隐蔽的问题：每一步都对，为什么合起来还是失败——工艺集成的方法论。
