本节摘要：光通信对光子晶体器件的需求集中在三件事：把波分复用信号在片上解开的滤波器、暂时囤积光信号的光缓存、以及把上述器件密集拼起来的集成平台。本节以下载滤波器为主案例展开完整设计链，讲透插损、串扰、温度稳定性三大工程指标，并给慢光缓存一笔诚实的账。

从器件到链路：通信场景的三道题

收获季从最大的市场开始。上一章把维度与缺陷的工具备齐，本节回答工具的第一个买家：光通信。光纤骨干网早已用波分复用把一根光纤切成几十个波长通道，传统解复用方案是介质薄膜滤光片阵列或阵列波导光栅——性能成熟，但体积、温控与集成度是持久痛点。光子晶体的切入缝隙在"片上化"：毫米见方的芯片上排布几十个滤波通道，与激光器、调制器、探测器同板集成。本节沿三道题展开：滤波怎么片上做、缓存值不值得做、拼系统还差什么。

主案例：通道式下载滤波器的完整设计链

以第 4 章的复合原语（波导加腔）为核心零件，把一个实用的八通道解复用滤波器从头到尾走一遍。

背景：需求是在硅平台上把八波长粗波分信号（通道间隔 20 纳米，覆盖 1470 到 1610 纳米）解到八条输出波导。传统方案需要八个薄膜滤波级联或一个阵列波导光栅，占用面积与温控成本高企。

操作：版图上一条输入总线波导串起八个下载单元，每个单元是一个线缺陷波导旁挂的点缺陷腔，腔频各对准一个通道波长。八组腔的频率跨度达 140 纳米，靠晶格常数的梯度缩放实现——沿总线方向晶格常数逐单元微调，腔频随之爬坡（缩放律的工程兑现）。设计流程沿用第 4 章六步工作流：三角晶格、孔径比 0.3、晶格常数 420 到 450 纳米梯度；每个下载单元用三维仿真精调腔频与耦合距离（决定下载深度与线宽）。

结果：演示与量产报道中的典型指标——单通道插损 1 至 3 分贝，相邻通道串扰优于负二十分贝，通道线宽零点几纳米，全片面积小于零点一平方毫米。对比阵列波导光栅，面积小两个量级，且免除了级联薄膜方案的多个对准界面。

解读：三个数字背后的工程逻辑值得拆解。插损主要来自波导传播损耗与下载不完备（部分能量直通），前者靠第 3 章的侧壁工艺压，后者靠耦合距离设计在"临界耦合"附近。串扰来自腔线宽的拖尾——腔的品质因子越高线宽越窄，拖尾越短，但腔太"尖"又对温度敏感（见下）。面积优势是带隙导行的直接红利：急弯与密集布线是传统折射率波导做不到的。

变式：同一原语换个排列就是别的器件——两个下载腔贴在一起构成加/减双通道，下载腔输出端再接探测器的集成方案构成片上监测抽头，把下载单元阵列的梯度做成啁啾则变成片上光谱仪。原语复用是光子晶体设计的复利。

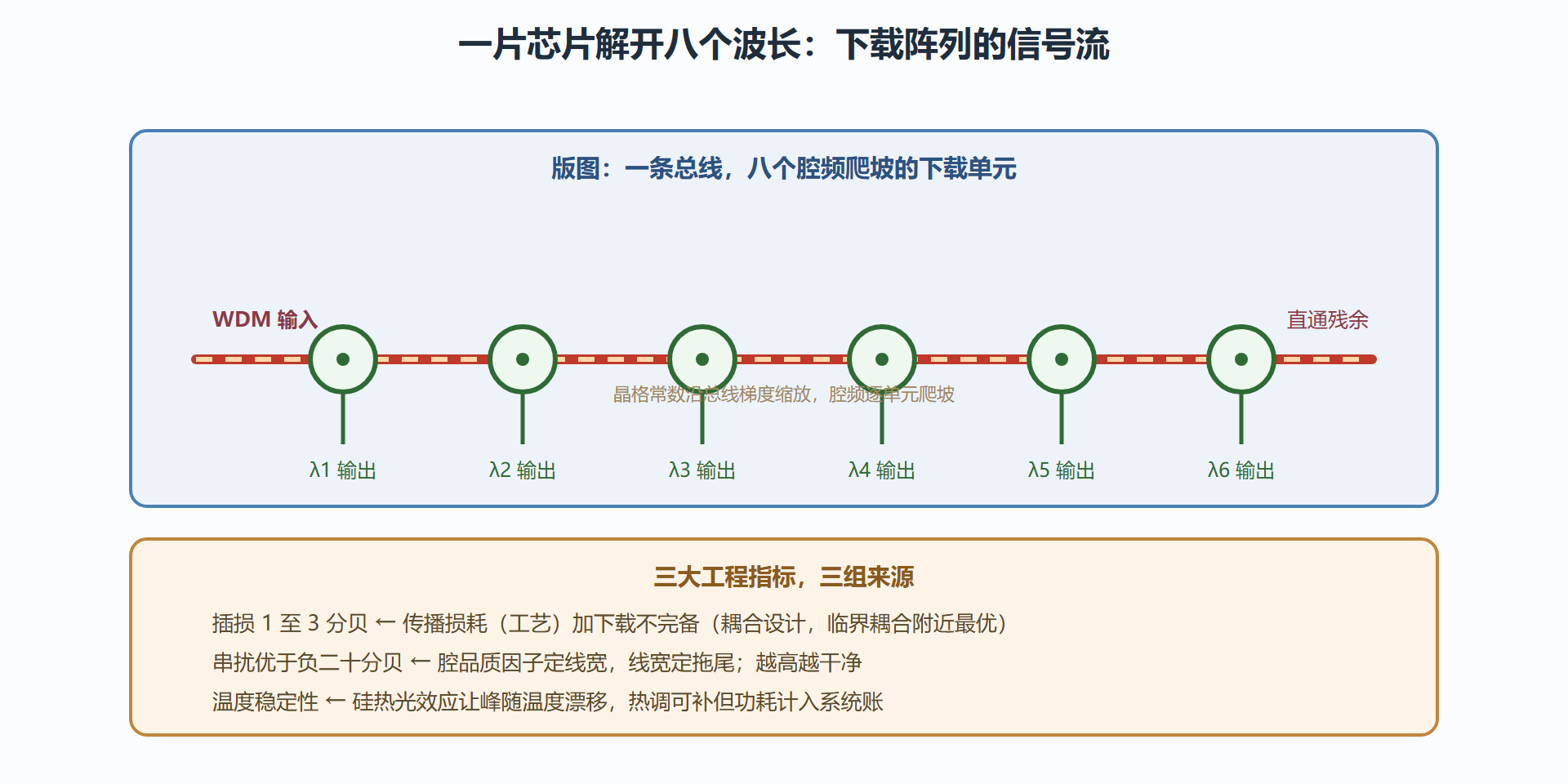

图：八通道下载滤波阵列的版图与信号流

慢光缓存：一笔诚实的账

光缓存是通信人对慢光最性感的想象——"全光路由器不用光电转换"的愿景锚点。账要算得诚实：缓存的价值等于"能囤多少光、囤多久"。光子晶体慢光波导把群折射率做到几十，意味着同样长度囤十倍以上的光能量，一千个晶格常数长度的波导能提供皮秒量级的延时——这对信号处理（光模数转换的时钟对齐、光计算的记忆单元）是够用的量级，对"替代路由器缓存"的宏图则远远不够。账单的支出侧更刺眼：慢光区对侧壁粗糙度的散射损耗随群折射率恶化，色散随带宽变陡，温度敏感性随色散加剧。结论是一个冷静的分界线：皮秒到纳秒级的可调延时器，慢光波导已是现实选项；存储级的全光缓存，至今没有任何技术路线兑现。工程上另一个务实用法是拿慢光增强非线性——光与材料作用时间拉长，同样的泵浦功率拿到十倍以上的非线性相位，光再生与波长变换器件因此受益，这是慢光目前在产业叙事里最结实的位置。

拼系统：从好器件到好链路

单个器件达标只是及格线，链路集成的账本上有三笔隐形支出。耦合账：光纤与光子晶体芯片的模场失配损耗，靠倒锥模斑转换器压到每面一分贝以下，但工艺步骤与面积成本要计入。温控账：硅的热光效应让每个谐振峰以约每摄氏度八十皮米的速度漂移，八通道滤波器的全窗口对准需要主动热稳定或逐通道热调，功耗与封装复杂度在系统级摊销。一致性账：第 3 章的工艺散布在几十个谐振器件的阵列上被统计放大，晶圆级校准（先测后调）正在成为产品的标准工序。三笔账读下来的结论：光子晶体器件在通信里的真正身份不是"更快的元件"，而是"让更多元件挤进同一块芯片"的集成引擎——它的护城河在密度，不在单件性能。

进阶辨析与工程速查

问：下载滤波器与传统微环滤波器怎么选？
微环是同一个"谐振加耦合"思想的另一种载体：尺寸更规则、设计工具更成熟，是当前硅光产业的主流；光子晶体腔的优势在更小的模式体积与更宽的自由谱域，在需要极致紧凑或特殊波长的场景占优。两者在设计方法上高度互通，学会一个等于会了一半。

问：光子晶体波导的传输损耗现在做到什么水平？
优化的直波导可做到每毫米零点几分贝量级，比传统条形波导差数倍；慢光区则恶化到每毫米数分贝。选型时以"功能密度换损耗预算"来评估，而不是单比损耗。

给工程实践再留一张速查表，把本节的指标经验值集中归档，便于设计与采购时快速引用：单通道插损按一分贝到三分贝预算，超过三分贝要查端面耦合而非器件本身；相邻通道串扰按优于负二十分贝验收，负三十分贝以上属于优秀出货；通道线宽零点几纳米对应品质因子数千到一万量级，再窄就要进入温控敏感区；热漂移按每摄氏度八十皮米做预算，八通道全窗口对准的温控精度需求由此反推；波导弯曲半径按微米级规划，但拐点集中处要检查模式转换损耗。这张表的数字都是量级参考而非标准值，具体平台按其设计套件与实测数据修正——速查表负责起点，平台的实测数据负责终点。

链路预算的一次演练

把器件指标放进一条真实链路里算一遍账，是通信工程师的基本功，也最能暴露"单件好不等于系统好"。演练场景：一个八通道解复用芯片装入光模块。逐项记账：激光器出纤功率设为零分贝毫瓦；光纤到芯片的耦合每端零点八分贝（倒锥模斑转换器，两端合计一点六）；芯片内波导传输三毫米按每毫米零点三分贝记零点九；下载单元的分光与下载损耗一点五；滤波器非平坦度零点五；探测器响应度折算的容差预留一——合计到达探测器的功率余量约负五点五分贝毫瓦量级，链路是否合格取决于探测器灵敏度与误码率需求，账目到这里才算有了裁判。演练的意义在于暴露三个分配逻辑：耦合占掉的大头提醒我们封装技术与器件本身同等重要；损耗预算里没有任何一项可以孤立优化——把下载损耗压低零点五分贝的努力若以牺牲串扰为代价，链路反而更差；以及预算必须留出老化与温度余量（通常两到三分贝），账算到零余量的设计在交付之日就是故障之日。这套记账方法可直接迁移到任何光学系统评估里，是本章最值得带走的"非光学"技能。

本节要点回顾

• 通信的切入缝隙是密度：片上解复用阵列把面积压小两个量级，急弯与密集布线是带隙导行的独门红利。
• 下载滤波器设计链：梯度缩放定通道频率，耦合距离定下载深度，品质因子定串扰。
• 慢光的诚实账：皮秒级延时与非线性增强是现实价值，存储级全光缓存仍未兑现。
• 系统三笔账：耦合、温控、一致性；器件护城河在集成密度，不在单件性能。
• 链路预算是裁判：逐项记账加老化余量，单件优化的取舍由链路账本来裁决。

同一个微腔，换个市场就换一种定价。下一节看它在传感市场如何把分子碰撞翻译成波长读数。
