5.2 传感与检测技术

5.2 传感与检测技术

本节摘要：光子晶体传感器的信号链只有一句话：待测物靠近微腔，谐振峰移动，光谱仪读出峰移。本节给出灵敏度与品质因子的定量关系链，完整复盘一轮免标记生化检测案例（背景、操作、结果、解读、变式），并与表面等离子体共振方案正面对比，给出选型边界。

传感的物理赌注：把分子碰成读数

收获季的第二站是传感市场。通信器件求"稳"，传感器件求"敏"——同一个微腔，在传感里扮演的角色是把肉眼不可见的分子事件翻译成可测量的光谱位移。物理赌注押在第 2 章的一个结论上：微腔的谐振频率由腔区有效折射率决定；任何靠近模场的物质都会改动这个有效折射率，哪怕只是一个吸附在孔壁上的蛋白分子。模场被囚禁在波长立方量级的体积里（第 2 章点缺陷腔的看家本领），意味着单个分子对整个模场的扰动占比被推到极限——这就是"免标记检测"（不需要荧光标记，直接测分子本身）的物理底气。本节把信号链逐环拆开，再用一轮完整案例验收。

信号链的四个环节

第一环，换能：目标物（分子、颗粒、细胞）进入模场，改变局部折射率，谐振峰位移。位移量与模场在目标物位置的占比成正比——这解释了为什么表面敏感设计（把模场尽量推到孔壁外表面）是传感优化的主战场：分子只能停在表面，模场却大部分闷在腔体内，推出去越多越灵敏。第二环，读出：峰移的测量手段有两类，宽带光源加光谱仪看透射峰，或激光锁定回路追峰；后者精度高一个量级，是高端仪器的选择。第三环，校准：峰移量换算成质量浓度需要标准曲线，缓冲液、温度、非特异性吸附的干扰都要在对照通道里扣掉——工程上常用"参考腔"（不修饰探针的同款腔）做差分。第四环，极限：能分辨的最小峰移由谱线宽度（品质因子的倒数）与系统噪声决定，检测极限的通用表达式可以写成灵敏度除以线宽——品质因子越高，峰越尖，同样的峰移越容易被分辨。

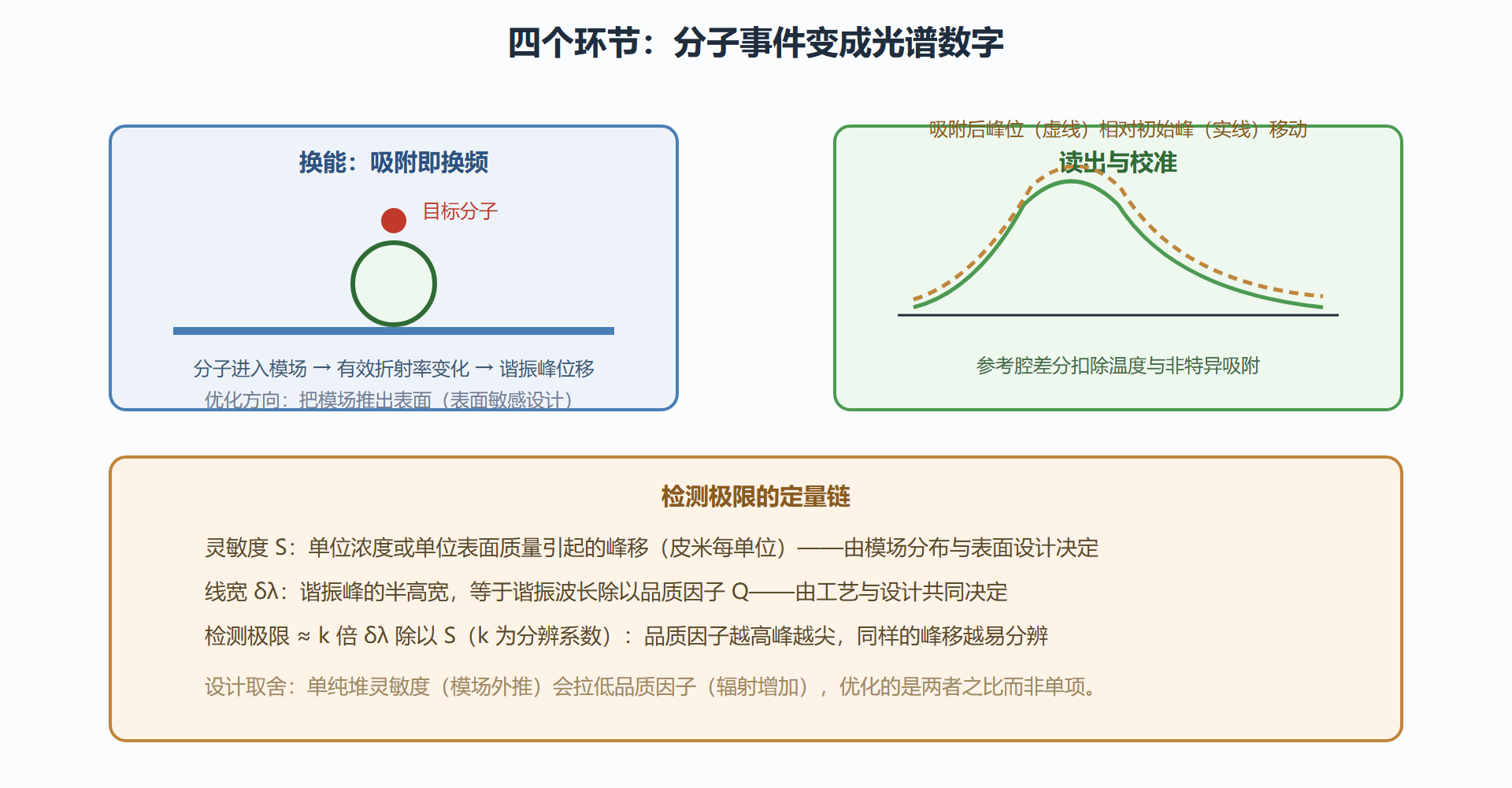

图：微腔传感信号链：分子吸附到峰移读数

完整案例：免标记检测一个蛋白标志物

背景：目标是在血清环境里检测一种癌症相关蛋白标志物，需求是无荧光标记、检测浓度达到纳克每毫升级、单次检测样本量微升级。传统酶联免疫吸附测定需要标记、洗板、显色多个步骤，全程数小时；表面等离子体共振仪器灵敏但台式昂贵，小型化困难。

操作：器件选氮化硅平台一维光子晶体纳米腔阵列（选择理由：氮化硅可见光透明且表面化学成熟，一维纳米腔阵列可用深紫外光刻批量制造，成本远低于电子束光刻的二维微腔阵列）。腔表面修饰特异性捕获抗体；测量时血清流过表面，目标蛋白被抗体捕获，谐振峰实时下移。参比通道修饰同型无关抗体，差分扣除非特异性吸附与温度漂移。光学读出用宽带光源加微型光谱模块，峰位拟合精度做到皮米级。

结果：实测灵敏度约每平方微米几十皮克的表面质量响应，缓冲液中检测极限达到纳克每毫升以下量级，动态范围覆盖三个数量级；血清稀释样品中通过参比差分仍保持可用信噪比；单次测量几分钟，芯片可再生使用数十次。

解读：案例里有三个设计决策值得咀嚼。选一维而非二维腔：牺牲了极限灵敏度，换来了深紫外光刻的量产路径与更简单的表面功能化——传感器的选型逻辑是"够用的灵敏度乘以可量产性"，与通信器件"性能优先"不同。选氮化硅而非硅：工作在可见光段避开水的强吸收，且氮化硅表面硅烷化化学是生物界最成熟的接口。选阵列而非单腔：几十个腔平均把噪声压低，同时天然提供多通道复用（不同腔修饰不同抗体，一片芯片筛多种标志物）。

变式：同一套硬件换修饰层就换一个应用——抗体换核酸适配体测小分子，表面换疏水涂层测折射率，阵列换成梯度晶格常数就变成"一张芯片一个光谱指纹"的多目标快筛。医疗级产品化的主要余留障碍是表面再生protocol的稳定性与批间一致性，前者是化学问题，后者又回到了第 3 章的工艺一致性。

与表面等离子体共振的正面对比

两者是免标记折射率传感的两大流派，选型对比落在五个维度。灵敏度：表面等离子体共振的面波灵敏度略优。品质因子：光子晶体腔的品质因子上限高出表面等离激元方案一两个数量级（金属的欧姆损耗是等离子体方案的硬伤），检测极限因此反超。集成度：光子晶体是半导体工艺亲儿子，阵列化与小型化天然顺手，台式仪器正在被芯片化方案追赶。生物相容性：金表面的硫醇化学与氮化硅的硅烷化学都成熟，打平。成本：芯片化光子晶体方案在大规模部署时显著占优。综合结论：台式高端科研仪器市场表面等离子体共振仍稳，芯片化、多通道、现场即时检测的市场正被光子晶体方案快速吃下。

阵列化与复用的工程细节

案例里的"多腔阵列"四个字，工程上是整条链里最厚的一节，值得单独展开。通道寻址：几十个腔不能各配一条波导引出（面积与耦合成本爆炸），主流方案是波长寻址——所有腔串在同一条总线波导上，每个腔的谐振峰位置错开，读出端扫谱即可分辨各通道；峰位间距要按线宽的五到十倍规划，既防串扰又省带宽。功能化差异：同一芯片上不同腔修饰不同抗体，修饰工艺用微流道分区或光刻胶掩蔽完成，交叉污染是主要工艺风险，修饰后的功能验证（用已知样本逐通道确认响应）是产线测试的必检项。数据端：多通道实时峰位追踪涉及拟合算法的实时性与稳健性（噪声、双峰靠近、突变漂移都要兜住），这半边其实是软件工程问题——传感器公司里算法团队的规模常常不小于光学团队。这三个细节合起来解释一个行业现象：光子晶体传感器公司招人清单里，生物化学与嵌入式软件的名额经常多于光学设计——物理原理早就不新了，产品力在链条的其余环节。对学习者的启示也直接：想进入这个领域，光学基础之外再备一门表面化学或数据算法，竞争力立刻翻倍。

常见问题

问：温度漂移怎么办？
三层防御：参比腔差分（最有效）、恒温封装、以及材料选择（氮化硅热光系数比硅低数倍）。现场级应用通常三层全上。

问：单个分子真的能测到吗？
物理上可以——谐振峰对单分子的阶跃响应已在实验室演示，模式体积越小阶跃越大；工程上单分子检测还需要压噪声与防非特异性吸附，目前是前沿研究而非常规能力。

一张敏感度速查

传感设计的量级锚点集中如下：光子晶体微腔的典型品质因子一万到一百万，对应线宽从百皮米级到亚皮米级；折射率灵敏度（体敏感）每折射率单位数百纳米每单位，表面质量灵敏度皮克每平方微米量级；温度交叉敏感约每摄氏度几十到八十皮米，与目标信号同量级——这解释了参比差分为何是标配。检测极限的算术示例：线宽一皮米加峰位拟合十分之一皮米，配灵敏度每平方微米一百皮米，则表面质量极限约万分之一皮克每平方微米——微流道与噪声会吃掉两个量级，最终整机指标仍能落在飞克级。这张表的价值不在背数字，在看到任何灵敏度宣称时，能用锚点快速判断其落在物理的哪一段。

本节要点回顾

• 信号链四环：换能（吸附改折射率）、读出（光谱或锁峰）、校准（参比差分）、极限（灵敏度除以线宽）。
• 检测极限的定量链：品质因子越高峰越尖，同样峰移越易分辨；优化目标是灵敏度与品质因子之比。
• 案例三决策：一维阵列换量产、氮化硅换生物接口、多腔平均换噪声——传感选型逻辑是够用灵敏乘可量产。
• 对流派的分界：高端台式仪器等离子体方案仍在，芯片化即时检测市场光子晶体正在拿下。

传感市场求敏，下一个市场求美——结构色把带隙设计做成了不褪色的生意。
