5.4 量子信息处理

5.4 量子信息处理

本节摘要：量子信息市场对光子晶体下了三张订单：让单光子源更纯、让光与原子的作用更强、让量子节点间可互联。微腔通过珀塞尔效应给自发辐射装上"定向天线"，通过小模式体积把耦合强度推近强耦合区间，通过低损耗波导搭建量子互连。本节拆解三张订单的物理与指标，并复盘固态单光子源的现状。

量子需求对光子晶体的三张订单

收获季的压轴站是量子市场——这里对器件的要求从"性能好"升级为"性能确定"。订单一，确定性单光子源：量子通信与光量子计算的原材料是"一次恰好发出一个、且每次发出的都相同"的光子；自发辐射是各向同性的，绝大部分光子散落在收集角之外。订单二，强耦合光与物质作用：量子门与非线性量子光学需要光子和发射体的作用强到彼此不可忽略。订单三，量子互连：量子节点（存储器、处理器）之间的光子传输需要低损耗、可滤波的片上通道。三张订单的共同收件人都是高品质因子微腔与低损耗波导——前四章的储备在此全部变现。

订单一：珀塞尔效应——给自发辐射装天线

自发辐射不是原子的私有行为，它由原子"看得见"的真空模式密度决定——这正是第 1 章"光真空"故事的物理内核。微腔的两手操作分别对应订单的两面。第一手，珀塞尔增强：把腔频对准发射体跃迁频率，腔模把该频率的模式密度拉高，发射体更愿意"往腔里辐射"——自发辐射速率提高的倍数叫珀塞尔因子，正比于品质因子除以模式体积。光子晶体腔的模式体积是波长立方量级（比传统微腔小三个数量级），珀塞尔因子轻松做到几十到几百——绝大多数光子被赶进腔模，腔模经波导端面定向输出，收集效率的瓶颈被物理性拆除。第二手，带隙抑制：把发射体放进带隙里的"光真空"，与跃迁频率竞争的非腔模式密度被清零，往错误方向辐射的光子被掐灭。两手合用，单光子源的纯度指标（单光子占比）与不可分辨指标（每次发出的光子量子态一致程度）同时受益。指标口径要记牢：纯度看多光子概率（越低越好），不可分辨性看两次光子的干涉可见度（越高越好），收集效率看单位泵浦的可用光子数——三项都在提高，才谈得上确定性。

订单二：强弱耦合的分界线

光与腔作用的强度用耦合速率描述，它正比于偶极矩、反比于模式体积的平方根。强弱耦合的分界画在耦合速率与腔损耗率、发射体退相干率之间：耦合速率超过后两者时，光子在被损耗之前能与发射体往返交换能量多次——系统进入可逆的量子动力学区间，腔谱上出现劈裂（真空拉比劈裂）。光子晶体腔在这道门槛上的优势依然来自小模式体积：模式体积小三个数量级，耦合速率高半个数量级以上，把原本需要低温原子系统的强耦合实验搬到了固态芯片上。固态方案的代价清单也要背：量子点或色心等发射体的频率随温度、电荷环境涨落，需要主动稳频；发射体与腔的对准是概率事件（自组装生长的量子点位置随机），产率是工程痛点；退相干时间比离子阱系统短几个数量级。强耦合的现实应用目前集中在单光子非线性（一个光子改变另一个光子的传输——光子晶体方案的招牌演示）与腔介导的量子态交换演示。

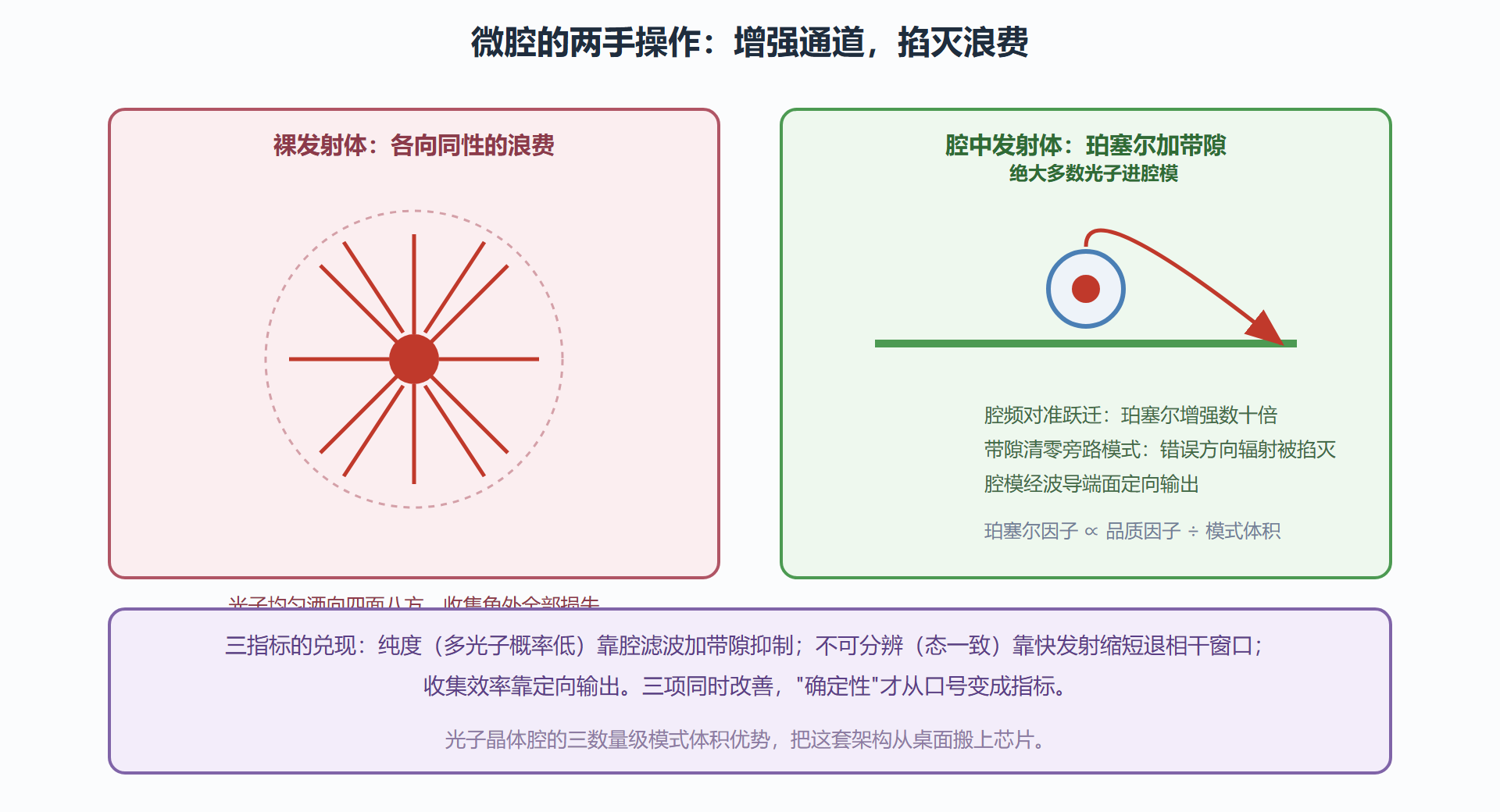

图：单光子源的天线路径：从各向同性到定向输出

订单三与现状盘点

量子互连的答卷比较直接：第 5.1 节的低损耗滤波与波导直接复用，量子网络的特殊要求（单一光子级别的低损耗、滤波器对单光子频谱的保真）光子晶体器件都能满足，难点在封装损耗与频率一致性。现状盘点需要诚实的坐标系：实验室的固态单光子源已经把纯度做到百分之九十九以上、不可分辨性做到百分之九十五以上，芯片化的源与探测、波导的集成演示也已完成；但"每个都一样"的确定性（发射体位置与频率的晶圆级一致）仍是主要缺口，产线级的批次良率还是研究课题。应用节奏上，量子密钥分发与量子随机数已经商用化在即，容错光量子计算仍在等待源、探测器、存储三者的同时达标——光子晶体在其中的角色是"标准化插座"：无论发射体方案怎么换，芯片化光学架构的底座基本稳定。

两个工程细节：稳频与产率

量子方案的论文叙事停在物理指标，工程化卡在两个不起眼的细节上。细节一，稳频系统是隐形的半个器件。 固态发射体的跃迁频率随局部电荷环境漂移，漂移速率与腔频的温度漂移不同步——源要工作，必须让两者持续对准。常规做法是把发射体频率锁定到腔频（或反向），用微弱的反馈光或电学门电压微调发射体的局部环境。这套闭环的复杂度常被低估：锁定回路的带宽、反馈光对单光子输出的扰动、以及长期锁定下的老化漂移，每一项都是独立的工程课题。产业评估里有一条经验比例：确定性单光子源的系统复杂度，一半在源本身，一半在让它保持对准的外围。细节二，发射体定位的产率账。 自组织生长的量子点在晶圆上随机撒布，能落进腔模最大场强的位置（误差须小于几十纳米）的概率很低；解决方案按成本排序——先用大模场设计放宽定位容差（牺牲珀塞尔因子换产率），再用阴极发光成像预扫描定位后写版对准（增加一道昂贵的计量工序），或押注定位生长工艺的长期进步。三条路线对应三种团队画像：算法救、工艺救、还是等材料成熟。评估任何量子光源项目，先问它把产率押在哪条路线上。

常见问题

问：珀塞尔因子是不是越大越好？
不是无条件越大越好。增强是对准腔频的通道，失谐后反而进入抑制区；源设计追求的是"目标通道增强、旁路通道抑制"的对比度，而非单点极值。过高的品质因子还让腔频对发射体频谱抖动更敏感，稳定窗口变窄。

问：为什么不用自由空间光学做量子实验？
桌面自由空间实验仍是重要的研究手段，但规模化（成百上千个节点）必须芯片化——稳定对准、批量制造、可滤波集成，这三件事只有集成光学能给，光子晶体是集成光学里的高 Q 代表。

与超导线路方案的对照

量子硬件的另一条主线是超导量子线路，两相对照能更准地定位光子晶体的位置。超导方案的优势在门速度与成熟度（门操作纳秒级、处理器规模领先），劣势在稀释制冷机的规模门槛与片间互联困难；光子方案（光子晶体是其中坚）的优势在室温传输与天然的网络化（光子天生就是信使），劣势在两量子门困难（光子之间几乎不作用——非线性章的难题正是为此）。两条路线并非竞争而是分工：超导处理器之间、量子节点之间的连接，恰恰要靠光子互连完成，转换接口（微波转光学）是两条路线的握手处，也是光子晶体可能贡献的新生态位。理解了自己路线在大版图中的位置，项目的节奏与里程碑才定得实际。

本节要点回顾

• 三张订单：确定性单光子源、强耦合作用、量子互连；微腔与波导是共同收件人。
• 珀塞尔加带隙：一手增强目标通道（速率正比于品质因子除以模式体积），一手掐灭旁路浪费；对比度而非单点极值才是设计目标。
• 强弱耦合分界：耦合速率超过腔损耗率与退相干率；小模式体积把门槛搬到固态芯片。
• 现状坐标系：源指标已逼近实用，晶圆级一致性是缺口；密钥分发临近商用，容错计算仍在集齐零件。
• 光子晶体的量子角色是标准化插座：发射体方案多变，芯片光学底座稳定。

收获季结束，第 6 章进入驯化场：让静态带隙动起来、让线性变非线性、让脆弱变免疫、让三维压成一层。
