5.3 能源与显示技术

5.3 能源与显示技术

本节摘要：本节覆盖两个把光子晶体带向大众的领域：显示端的结构色（颜色写在微结构里，永不褪色、可防水防伪）与能源端的热辐射工程（用光子晶体给物体的发射光谱"整形"，服务热光伏与辐射制冷）。两者共同展示了同一物理的另一种商业姿态——不追极致性能，追大规模、低成本、耐用性。

不靠色素的颜色：结构色的生意

收获季第三站进入消费品世界。孔雀羽毛、蝴蝶翅膀的颜色不来自色素，来自周期微结构的选择性反射——自然界早就把一维光子晶体做成了活体显示。人工结构色复刻这个思路：周期与可见光波长相当（数百纳米）的介电结构，通过带隙或衍射把特定波长的反射回来。它与色素颜色的商业差异构成一条完整的卖点链：不褪色（色素靠化学键吸收光，光化学降解是褪色的根源；结构色靠几何反射，结构不变颜色永驻）、不怕化学环境（耐酸碱、耐紫外线，适合户外与工业标签）、颜色可设计可编码（周期参数即颜色代码，微观结构本身就是防伪信息）、无需化学染料（环保账与供应链账）。落地形态已经铺开：结构色油墨与涂层的防伪标签（银行卡、证件的动态光学特征）、化纤织物结构色（面料级虹彩）、以及电子纸路线上的反射式结构色显示——通过机械、电湿或相变机制切换结构状态实现颜色翻转。

产业化的真实门槛不在设计而在大面积制造的一致性：显示与印刷需要平方米级、无肉眼可见色差的覆盖，这正是第 3 章自组装路线（大面积、低成本、容忍畴区）的主场——畴界散射在小尺度是缺陷，在大面积漫反射色里恰好融入均匀色感。一维多层膜路线（卷对卷镀膜）负责高端标签，纳米压印负责复制品扩张，自组装负责大面积底色，三条工艺线各就各位。

热辐射工程：给物体的光谱"整形"

能源端的故事从一条普朗克曲线讲起。任何热物体都按温度发出连续光谱，但工程常常只需要其中一段：热光伏电池只吃红外某波段，辐射制冷只想透过大气窗口把热量扔向外太空。光子晶体提供的工具是发射率的光谱选择性——基尔霍夫定律说热平衡下物体的发射率等于吸收率，于是"设计吸收谱"就是"设计发射谱"。一维多层膜可以做宽带高反加窄带高吸收的组合；三维与二维光子晶体则能精细雕刻窄带发射峰：金属表面刻周期孔阵，孔阵列的共振吸收把发射率在一个窄波段拉满，其余波段保持低发射。热光伏系统里，这个窄带发射峰对准光伏电池的带边，把热辐射"挤"进电池能转化的波段，转换效率因此获得关键提升；辐射制冷涂层用类似原理实现"白天向太空散热"——在太阳光谱（近紫外到近红外）保持高反射，在大气窗口（八到十三微米）保持高发射。

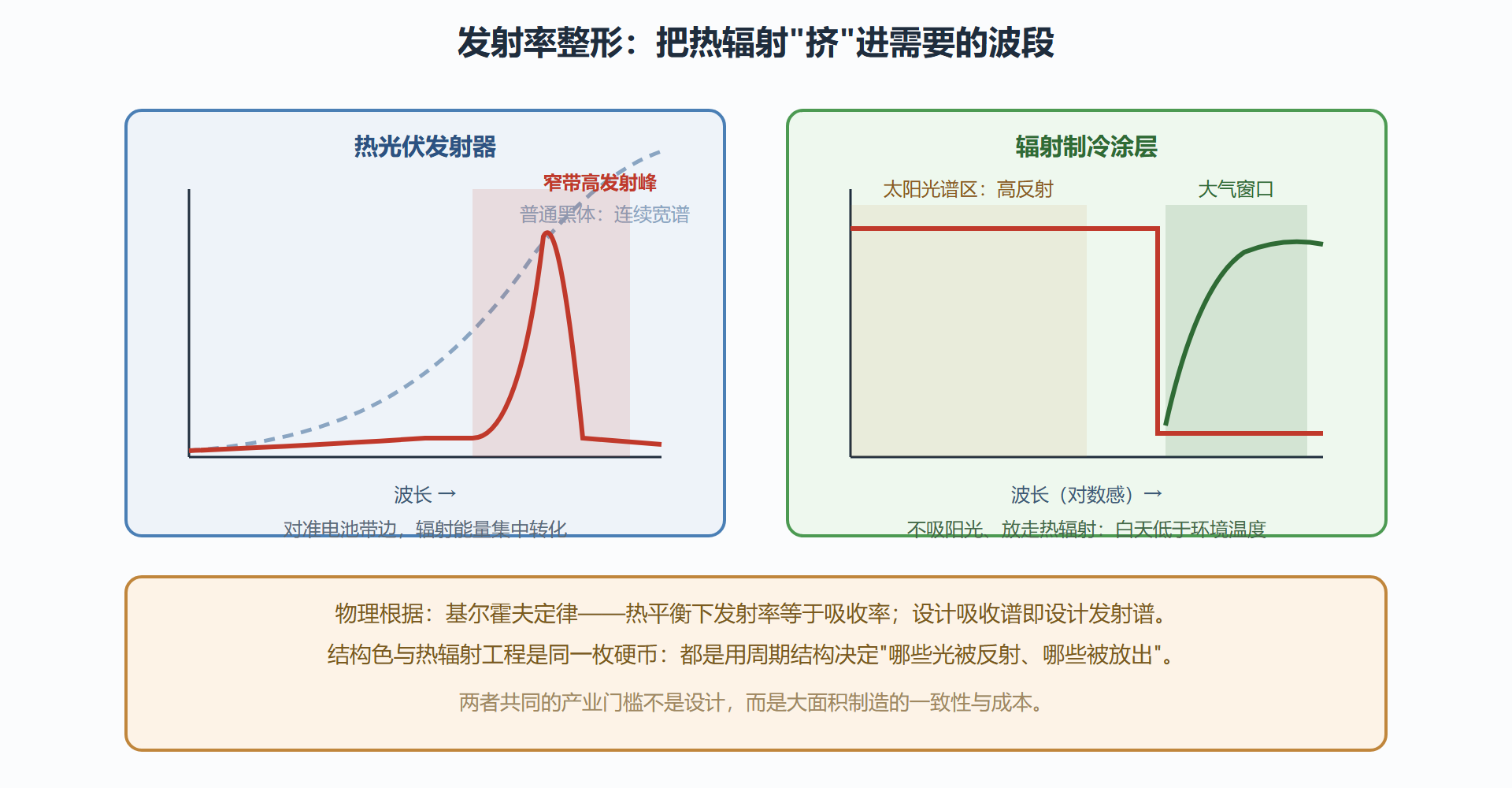

图：热辐射工程的双波段手术

两个市场的共同门槛

把显示与能源放在一起看，会注意到一个反直觉的共性：这两个市场的技术瓶颈都不在光学设计。结构色的颜色库早已设计完备，热辐射的发射谱整形原理也已成熟；真正的拦路虎是"每平方米成本、批次色差、十年户外寿命"这类工业问题。对照前两节（通信求性能、传感求灵敏），消费品与能源市场把"可制造性"提到了定价表的最高行。这也给学习者一个实用的提醒：进入这两个领域的团队，工艺与制造章节（第 3 章）的权重应当压过设计章节——卷对卷镀膜的张力控制、纳米压印的缺陷率、户外涂层的耐候封装，才是决定项目生死的功课。

结构色落地的三个产品级问题

从原理到货架，结构色要回答三个被消费者与产线反复追问的问题。问题一：视角依赖怎么解决？ 衍射类结构色换个角度看会变色——虹彩是特性也是缺陷：防伪应用把它当卖点（动态光学特征难以复印），显示与涂装应用却要压制它。工程解法有二：无序化设计（让表面取向分布随机化，各视角颜色取平均，牺牲一点色纯度换角度稳定）；或改用对角度不敏感的共振结构（局域共振型超表面色），角度响应平坦但成本更高。问题二：批量色差怎么控？ 色度坐标对结构参数的敏感度决定了产线容差：周期偏差百分之一，颜色就肉眼可辨。大面积自组装的畴区差异、卷对卷镀膜的厚度均匀性，都会转化为批次色差。产业的做法是把色差写成量化判据（色度坐标的允许椭圆），并配套在线检测分档——同一批次按颜色分档出货，是涂装行业行之有效的老办法。问题三：耐候寿命怎么证？ 结构色不褪色的承诺有边界：介质结构本身不降解，但表面污染、紫外老化的封装层、以及高湿热环境下的界面变化都会改变外观。户外应用需要按行业惯例做加速老化（紫外辐照、湿热循环、盐雾），以外观色差的量化变化给出寿命承诺——"永不褪色"在合同语言里应当写成"若干年内外观色差不超过某判据"。

常见问题

问：结构色显示为什么还没有撼动 LCD 与 OLED？
反射式结构色在亮度（依赖环境光）与刷新机制上先天吃亏，目前定位在低功耗静态显示与特种显示（电子价签、户外标识）。动态全彩显示的主流仍是主动发光路线。

问：辐射制冷涂层的"白天制冷"效果实测可靠吗？
在干燥晴朗气候下实测降温效果明确，湿度高时大气窗口被水汽遮挡、效果打折；它是气候相关的被动技术，不适合作为普适承诺营销。

问：热光伏离商业化还有多远？
系统效率依赖发射器、电池与热管理的整体协同，光子晶体发射器只是其中一环；随着中高温热源（工业余热、储能放热）场景的兴起，热光伏正在从论文指标走向系统集成验证，发射器的窄带整形是其中确定性最高的价值环节。

热辐射工程的数字速查

能源端应用做初判时需要一组数量级锚点，集中列在这里。黑体在室温（约三百开尔文）的热辐射峰值波长约十微米，辐射功率密度约每平方米四百七十瓦——这是辐射制冷与热成像共同的原点数字。大气窗口的带宽约八到十三微米，恰好覆盖室温峰值，是"向外太空散热"的物理通道。热光伏系统的热源温度典型在一千到两千开尔文，辐射峰值在一到三微米，发射器的窄带整形目标因此对准低带隙光伏电池（零点五电子伏量级）的带边。选择性发射器的品质用"发射率对比"衡量：目标波段发射率力争高于零点八，带外低于零点二，这个对比度用金属基底加周期孔阵的共振吸收即可达成。辐射制冷涂层的实测降温幅度在干燥气候下约低于环境温度二到六摄氏度，功率密度折算每平方米数十瓦量级。数字背后的设计哲学一句话可括：热辐射工程的全部技巧，是把"峰值在哪里、窗口在哪里、电池要什么"三条曲线对齐——光子晶体提供的正是自由移动"峰值"的那只手。

本节要点回顾

• 结构色四卖点：不褪色、耐化学、颜色即代码（防伪）、无染料环保；大面积一致性是制造端主战场。
• 结构色的工艺分工：多层膜走高端标签、纳米压印走复制、自组装走大面积底色。
• 热辐射工程的物理抓手：基尔霍夫定律让"设计吸收"等于"设计发射"；窄带发射服务热光伏，双波段策略服务辐射制冷。
• 消费与能源市场的定价逻辑：可制造性与寿命权重压过光学性能，进入者应重读工艺章。
• 数字锚点：室温热辐射峰值十微米、大气窗口八到十三微米、制冷温差二到六摄氏度——初判需求时先对齐曲线再谈设计。

前三节都在"用光子的宏观行为换钱"，最后一节进入最精密的市场：量子信息，那里对器件的要求是"每一个都必须一样"。
