2.3 从电流电压曲线看 FinFET 电学特性
2.3 从电流电压曲线看 FinFET 电学特性
转移特性（Id-Vg）、输出特性（Id-Vd）、跨导 gm 与驱动电流 Ion，是器件工程师与电路设计师之间的"合同文本"。 鳍式结构让这份合同出现了四处实质性修订：反型层电荷藏进鳍体内部、全耗尽成为必须强制达成的状态、阈值电压改由金属栅功函数设定、跨导多出一项量子增强。本节逐一读出这些修订，并说明它们对建模与使用的影响。
一张转移曲线，四处修订
先把标准的转移特性曲线画出来，再逐段对照平面器件找差异。看图的顺序建议从下往上看：亚阈值区的斜率（SS）、拐点位置（Vth）、线性区斜率（ gm/Ion 相关）、以及漏压扫描时的曲线平移（DIBL）。

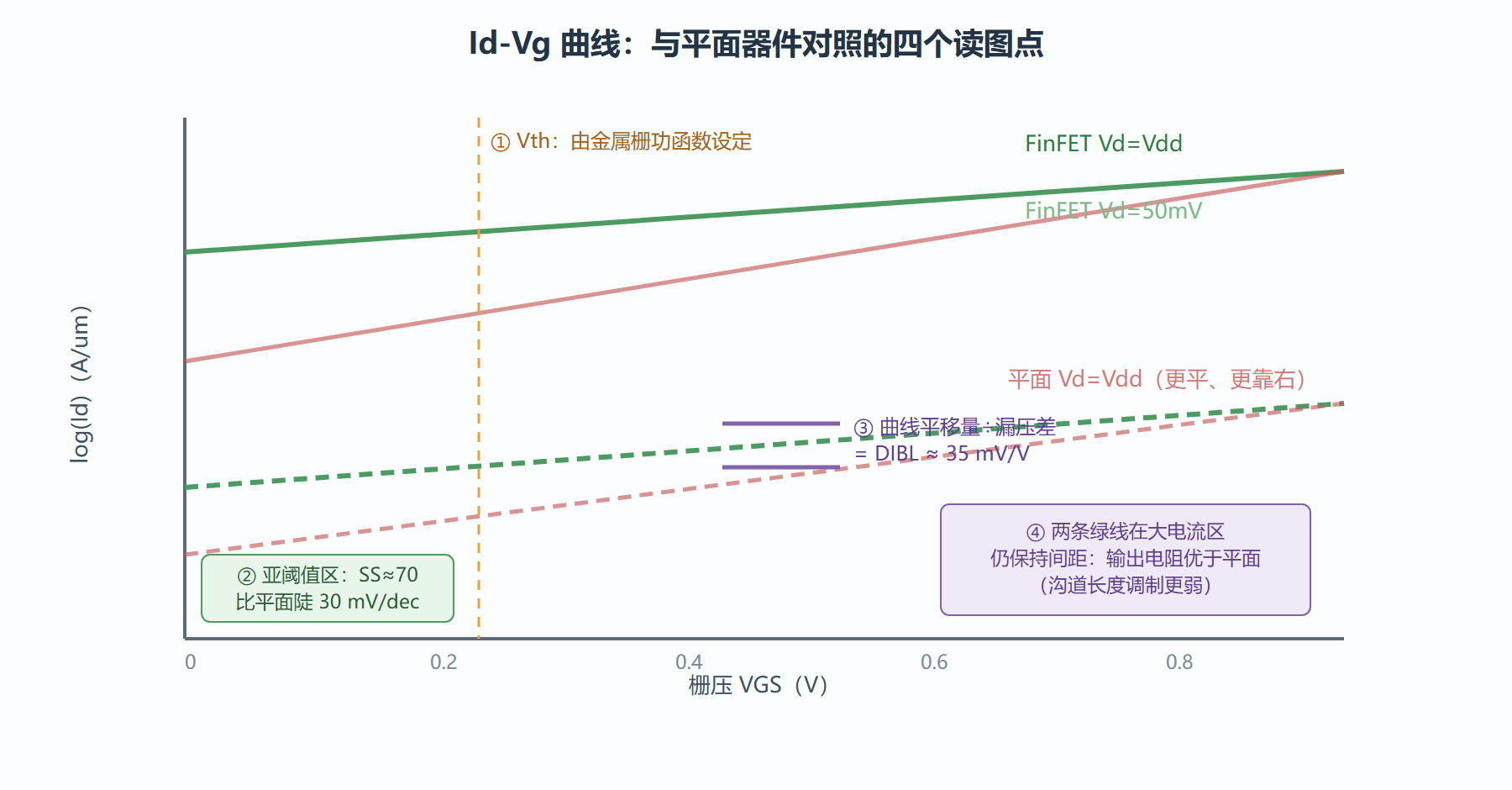

图 2-3 FinFET 转移特性的四个读图要点
这张图浓缩了本章前两节的全部结论：SS 更陡（2.2 节的分压改善）、DIBL 更小（侧壁屏蔽）、Vth 由新机制设定、输出特性更"硬"。下面把每一点背后的器件物理拆开——尤其是那些单看曲线看不出来的修订。
反型层：从"表面一层皮"到"藏在鳍心里"
平面器件的反型层是硅表面一两纳米厚的电荷薄层，位置贴着 Si/介质界面。鳍式器件把这个图景整个改写了。当 Wfin 缩到 7 纳米以下，量子限制效应开始主导载流子的空间分布：解薛定谔-泊松方程得到的最低能级波函数，振幅峰值不在鳍表面，而是退到鳍体内部一纳米到两纳米处——界面处的库仑散射势垒与波函数边界条件，把电子"挤"离了表面。
这个"反型层内移"带来三个连锁后果。第一，迁移率受益：载流子离界面远了，界面粗糙度散射的强度按距离指数衰减，这解释了鳍式器件有效迁移率并不因表面积增大而劣化的反直觉事实。第二，栅介质承受的最高电场与载流子浓度峰值在空间上错开，界面隧穿与热载流子的复合应力减轻——关态漏电的量级下降有它一份功劳。第三，建模复杂度暴涨：SPICE 模型里必须引入量子修正项（电荷重心内移等效为栅介质"变厚"零点几纳米），用平面模型直接套鳍式器件，电容提取会系统性偏大。
代价同样存在：反型层内移意味着有效栅距拉大，单位栅压诱发的电荷略少——静电收益被吃掉一小口。这是量子限制给出的"过路费"，无法绕开，只能在 Wfin 选择时权衡（越窄量子效应越强，收益与过路费同步上升）。
全耗尽：不是属性，是纪律
第二处修订容易被轻描淡写。"FinFET 是全耗尽器件"这句话听上去像自动成立的事实，其实全耗尽是一个必须靠工艺纪律维持的状态：关态下整个鳍截面必须耗尽，不允许残留中性硅区。判定条件是电荷平衡——栅极能"清算"的电荷总量必须覆盖鳍截面内的体电荷：
一旦不成立（比如鳍宽控制超差、局部偏宽），鳍心残留一条中性区，器件退化成"部分耗尽"：体电荷像浮动储水池，温度一升电荷状态就变，阈值电压出现漂移与迟滞，批量上表现为 Vth 分布的双峰。早期 22 纳米试产阶段的良率事故，相当比例可归因于此——鳍宽公差与全耗尽条件直接挂钩，这就是 Wfin 刻蚀公差被压到正负 0.2 到 0.5 纳米的物理原因。
维持纪律的手段有三层：几何上收紧鳍宽公差（多重图形工艺，第 3 章）；材料上把沟道掺杂降到近本征（体电荷基数直接归零，一劳永逸）；电学上用体偏置测试在线甄别（对衬底加偏压看 Vth 响应，响应过大说明残留中性区）。
阈值电压：从掺杂旋钮到功函数旋钮
第三处修订影响最深远。平面时代设定阈值电压的手段是沟道掺杂浓度：多掺一点 Vth 升、少掺一点 Vth 降，一个代工厂提供三四个 Vth 档位（HVT/SVT/LVT），靠不同的掺杂注入实现。这条路径在鳍式结构里走不通了——2.2 节刚说过，体电荷必须清零才能维持全耗尽，掺杂本身就是敌人。
于是阈值设定改用金属栅功函数：不同功函数的金属（或金属组合）直接改变栅与沟道间的能带对齐，进而平移 Vth。NMOS 要低功函数金属、PMOS 要高功函数金属，同一颗芯片两种栅各做各的（栅最后工艺路线里还要经受高温工序考验，第 3 章展开）。功函数法的好处是"原子级均匀"——功函数由材料决定，不受掺杂原子随机分布困扰，RDF 这一项变异源被连根拔掉，σVth 直接减半。代价是档位灵活性下降：换一个 Vth 档等于换一套金属材料与工序，代工厂通常只提供两三档，靠鳍数与体偏置做细调——设计师手里"阈值"这个旋钮，从连续量变成了粗档位。
跨导：量子增强的意外之喜
第四处修订藏在强反型区。跨导 gm 的传统表达式是迁移率、栅电容与宽长比的乘积，鳍式器件在这三项上都不占优（迁移率受量子限制、宽长比按 Weff 算也平常），实测 gm 却普遍优于同代平面器件，秘诀在子带工程：量子限制把硅导带原本简并的能谷劈裂成离散子带，最低子带的电子有效质量更小、占据概率更高，且部分谷间散射通道被能级间隔"禁戒"——载流子跑得更顺了。Wfin 从 8 纳米缩到 5.5 纳米，子带间距从约 90 毫电子伏扩到 130 毫电子伏，量子增强项对 gm 的贡献可达三成。
这解释了鳍式器件迁移率"账面不高、实测不慢"的悖论，也提示了器件优化的新方向：不再只盯着散射机制做文章，能带结构本身成了可设计的对象。第 7 章讲 GAA 与新材料时，这条思路还会回来——纳米片的厚度选择、二维材料的能带调控，本质都是子带工程的延续。
⚠️ 常见坑：拿平面经验公式（如按迁移率比例估算 PMOS/NMOS 驱动比）直接套 FinFET。量子修正后两类器件的速度差距明显小于平面时代，上拉下拉强度平衡要按新库重算，历史比例会失准。
💡 关键直觉：鳍式器件的"好"来自三个互相咬合的机制——静电（分压比）、量子（子带劈裂）、统计（功函数设定消 RDF）。三者都源自同一个动作：把沟道做窄。窄，是 FinFET 全部物理的种子。
本节要点回顾
- 转移曲线的四处修订各有来源：SS 陡（分压改善）、DIBL 小（侧壁屏蔽）、Vth 新机制（功函数）、输出电阻高（沟道长度调制弱）。
- 反型层藏进鳍心：量子限制把电荷峰值推离界面一两个纳米，迁移率受益、可靠性减压，建模必须加量子修正。
- 全耗尽是纪律不是属性：鳍宽超差→残留中性区→Vth 双峰漂移；几何公差、近本征掺杂、体偏置甄别是三道防线。
- 阈值旋钮从掺杂换成功函数：变异减半的代价是档位变粗，Vth 设计自由度下降，第 4 章的设计变革由此发端。
- 跨导含量子增强项：子带劈裂减小有效质量、禁戒部分散射，能带结构本身成为设计对象。
物理内核到此完整。第 3 章进入工厂：这些几何与材料要求，如何在一条产线上被逐工序兑现。
