5.1 体硅FinFET：主流路线的算盘

5.1 体硅 FinFET：主流路线的算盘

体硅路线的全部逻辑可以用一句话概括：鳍不是悬空的梁，是从大地里长出来的树。 根部与衬底原子级相连，给了它两项 SOI 永远拿不到的红利——便宜的晶圆与直达衬底的散热通路；也留了一条必须补课的暗道——源漏电场可以沿着鳍底绕行，穿通与寄生体 MOS 随时伺机而动。本节把这本账摊开算：红利、代价、筑坝的工程，以及一道清洗配方的十七天教训。

连着大地的红利，与一条暗道

先看红利。体硅晶圆是半导体工业的母语：三千毫米片的成本只有 SOI 晶圆的三到四分之一，且与现有产线、现有掺杂工艺、现有量测体系完全兼容——对一个每年出货数千万片晶圆的行业，这 alone 就足以决定路线归属。热的账同样悬殊：鳍的热量经硅本体直达数百微米厚的衬底，再经焊球导入封装；而 SOI 鳍底下的埋氧层热导率不到硅的百分之一，热流被生生掐断。同架构同负载的对比测试里，体硅芯片的稳态结温 83 摄氏度，SOI 版本 108 摄氏度——二十四度的差距，逼着 SOI 芯片要么上更贵的散热封装、要么降频运行。

再看暗道。沟道立在体硅上，源漏之间的电势壁垒除了沿鳍内这条明路，还能沿鳍底与衬底的交界面向下绕行——像河床下的暗渠，电流总能找到阻力最低的路径。沟道缩到几纳米后，这条暗道从理论风险变成现实威胁：轻则亚阈值摆幅劣化，重则源漏直接穿通，关态电流指数级飙升。此外，体硅表面还可能形成弱反型层，造出一个不受栅控的"寄生体 MOS"——正常工作电压范围内它一旦开启，关态电流全线失守。

所以体硅 FinFET 的器件建模从来不是"一根孤立的鳍"，而是一个鳍-体耦合系统：鳍区的电势与体区的电势在交界面上连续，鳍底残留硅的厚度、侧壁倾角、掺杂梯度共同决定电势沿垂直方向的衰减速率。残留硅留厚了（超过约 3 纳米），暗渠畅通；留薄了，鳍的结构强度和热通路又受损。量产的答案是"可控残留"——留一层两纳米上下的超薄硅，既是耗尽区的锚点，又是热的高速通道，刻蚀后用在线量测逐片校准，偏差反馈回刻蚀功率做闭环。

防穿通：在鳍底下筑坝

暗渠的解法不是填满它，是在它上方筑一道坝——防穿通注入（APT）。目标是在鳍底正下方造出一个纵向的能带势垒凸起，把源漏之间的隧穿路径抬升到不可用的程度。这道坝的规格苛刻到什么程度：掺杂峰要落在鳍底下方约一纳米处，偏差不超过正负一纳米；从峰值到半高宽要压在一点二纳米内，否则杂质横向扩散会污染沟道。

实现手段的主流方案是碳-锗-硼共注入。单独注硼的老方案（氟化硼）毛病在退火后剖面拖尾、结深漂移；共注入的思路是三种原子各司其职：锗原子在硅晶格造局部应变，降低硼的迁移激活能；碳原子占据间隙位，把硼钉扎住、抑制其高温扩散；再配毫秒级激光退火把 dopant 瞬间"冻结"在替位上。三重机制共振的结果，是关态漏电比老方案压低两个数量级——这不是线性改良，是能带调控、扩散抑制、退火动力学的乘法效应。

同一道坝还顺手解决了寄生体 MOS：锗在硅表面形成的极薄富集层抬高了表面反型所需的电荷量，寄生沟道的开启阈值从零点二五伏被推到零点六八伏，移出了正常工作电压的射程。

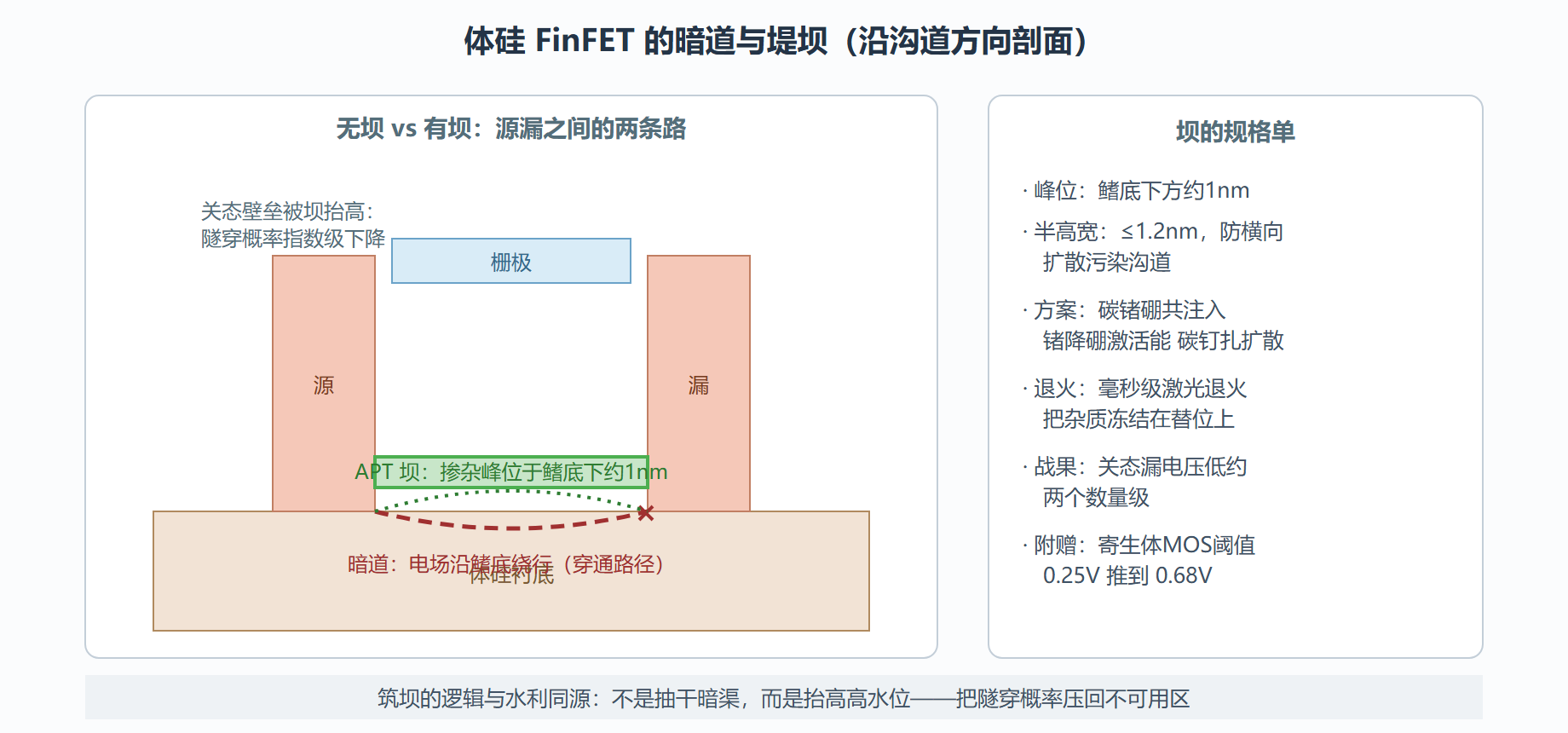

图 5-1 防穿通堤坝：把暗渠抬出水位线

热的账本：把衬底这台散热器开足

体硅的热优势不是自动兑现的，要靠背面工艺把衬底这台"免费散热器"开足。标准晶圆七百多微米厚，热传导的时间常数随厚度的平方增长——厚度从七百七十五微米减到七十五微米，瞬态热冲击下的响应快近百倍，AI 负载那种脉冲式功耗的温升斜率被大幅压平。所以先进节点的体硅芯片普遍做晶圆减薄：先化学机械抛光削到百微米级，再等离子体软刻蚀精修到七十五微米上下，终点靠发射光谱在线监控。

高性能计算芯片更进一步，在减薄后的硅背面直接长微尺度铜柱阵列——直径八微米、高十几微米的"散热针"刺入封装的导热膏，等效热导率再抬一截。这个结构自由度是 SOI 永远拿不到的：它的背面是二氧化硅，承载不了高导热金属层。

# 衬底厚度对瞬态热响应的影响（一维热扩散估算）
def thermal_time_constant(t_um):
    # 硅热扩散率 α ≈ 0.88 cm²/s = 8.8e7 nm²/... 统一用 μm：α ≈ 8.8e7 μm²/s
    alpha_um2_per_s = 8.8e7
    return t_um ** 2 / alpha_um2_per_s

for t in (775, 300, 100, 75):
    tau = thermal_time_constant(t)
    print(f"衬底 {t:>3} μm：热时间常数 ≈ {tau*1e6:.0f} μs")
# 775→75μm：τ 缩短约 100 倍，脉冲负载的温升斜率随之压平一个量级以上
​

一道清洗配方的十七天

体硅路线最深刻的教训往往藏在最不起眼的环节。某先进节点导入期的真实案例：关态电流系统性超标二十倍，目标一乘十的负八次方安每微米，实测两乘十的负七次方。团队排查十七天，最后锁定的不是防穿通注入、不是光刻——是清洗配方。为提升光刻胶剥离效率，产线把标准碱性清洗换成了更强的酸性配方；酸彻底清掉了有机残渣，却在鳍侧壁留下氯吸附层，部分氯原子渗入硅晶格形成浅受主能级，关态下源源不断供空穴，漏电就此超标。修复只加了一步：低温臭氧水处理，把吸附态氯氧化成可溶物种冲走，侧壁氯密度压回本征水平。

这件事的启示值得抄进任何工艺手册：体硅的亲和力是把双刃剑。 它让你与衬底无缝耦合、共享热量，也意味着任何表面扰动——一道清洗、一层残留、一个没钝化的悬挂键——都会沿着原子键一路传导到沟道核心。决定良率的常常不是最炫的栅堆叠，而是一道没人多看一眼的清洗配方。

本节要点回顾

• 根部连大地是体硅的命根：晶圆成本只有 SOI 的四分之一上下，热量经硅本体直达衬底，同负载结温低二十度以上——规模产业的路线选择首先是一本成本与热的账。
• 暗道是体硅的原罪：源漏电场沿鳍底绕行造成穿通，表面弱反型造成寄生体 MOS；器件必须按"鳍-体耦合系统"建模，鳍底残留硅要"可控残留"而非削薄到底。
• 防穿通靠筑坝不靠填渠：碳锗硼共注入在鳍底下方造能带势垒，峰位与剖面宽度都有纳米级规格，关态漏电压低两个数量级，顺带把寄生体 MOS 推出工作电压射程。
• 散热红利要靠背面工艺兑现：晶圆减薄让热响应快百倍，背面铜柱阵列再抬等效热导率——SOI 因为背面是氧化物，永远复制不了这套动作。
• 良率系于最普通的环节：一道清洗配方的氯残留就能让漏电超标二十倍——体硅的亲和力意味着表面扰动直达沟道。

体硅的账算完了。下一节看另一份答卷：把鳍从大地托举起来，绝缘衬底上又是一本怎样的账。
