7.1 FinFET缩放的物理极限

7.1 FinFET缩放的物理极限

"3 纳米之后为什么各家都换了架构？是光刻刻不出更窄的鳍吗？" 不是。极紫外光刻的分辨率够用，刻蚀也能把鳍做到五纳米以下。真正的答案是三笔账同时算不下去了：鳍的高宽比撑不住结构、量子限制让栅控在鳍心失守、统计涨落在单鳍尺度上失控——而且这三笔账互相锁死，任何一笔单独看都还有余地，叠在一起就是死局。本节把三重极限逐一拆开定量刻画，再看它们如何环环相扣，最终逼产业在鳍的巅峰期就宣布换代。

第一重：高宽比——鳍越缩越像悬臂

FinFET 的缩放逻辑里藏着一对方向相反的力。静电控制要求鳍窄：栅的电场要从两侧穿透整个鳍体，鳍越宽，中心越是"天高皇帝远"（第 2 章的自然长度账）。驱动电流要求鳍高：FinFET 的有效宽度等于两倍鳍高加鳍宽，单元高度定了之后，电流就靠鳍高撑（第 4 章的宽度量化账）。两个要求一起作用，鳍的高宽比 AR = H_{\text{fin}}/W_{\text{fin}} 逐代攀升：初代 FinFET 大约二到三，成熟节点四到五，末期逼近六。

数字本身不吓人，吓人的是它改变了结构的受力与制造性质。高宽比超过五的鳍，在刻蚀与清洗工艺里越来越像悬臂结构：侧壁的原子层粗糙度不再只是电学问题，也成了机械问题——鳍宽缩到五纳米以下时，侧壁氧化与界面应力重构足以让单根鳍自发弯曲。刻蚀侧壁的形貌控制、抗反射涂层对高深宽比图形的填充、湿法清洗后鳍的粘连倒塌，每一项工艺难度都随高宽比非线性上升。

更根本的约束在光刻侧：鳍宽的方向实际上已经不缩了。鳍节距每代仍在缩（第 5 章的三个节距之一），但缩的是间距、不是单鳍宽度——单鳍宽度停在五纳米上下已经多代，因为再窄，粗糙度占比与形变风险就失控。鳍距缩小靠的是把鳍做高做密，静电控制靠的是鳍不能宽——这对矛盾没有几何解，只有架构解。

第二重：量子限制——栅控在鳍心失守

第二重极限更隐蔽。FinFET 的电学模型默认：栅压变化，整个鳍横截面的电势同步响应。这个近似在鳍宽六纳米以上成立；鳍宽缩到四纳米以下，硅中电子的德布罗意波长（二到三纳米）与鳍宽相当，载流子必须用量子化的能级描述——量子限制效应登场。

它带来两个后果。其一，载流子"贴壁"而栖。量子化的基态能级把电子波函数推向栅介质界面，沟道中心反而成了电势的"自治领地"——栅压的手指越来越只摸得到鳍的皮肤，摸不到鳍的心脏。有效栅控随鳍宽缩小而坍缩，DIBL 与亚阈值摆幅在末期节点反弹恶化。其二，能带结构本身被改写。量子限制抬升子带能量、增大有效质量，迁移率跟着受损——鳍窄了，不但更难管，跑得还更慢。这也是第 6.2 节模拟设计师抱怨"输出特性变怪"的物理根源之一。

把这两重极限放在一起看，会发现一个残酷的对称：鳍宽大，静电失守（漏电）；鳍宽小，量子失守（栅控与迁移率）。FinFET 把可用的鳍宽窗口压到了只剩一两纳米宽的窄缝，而这条缝的两壁还在逐代收紧。

第三重：统计涨落——单鳍尺度的失控

第三重极限在第 4 章已经埋好伏笔：宽度量化之后，最小电流单位是"一根鳍"，所有统计涨落都以单鳍为放大单元。鳍宽五纳米、粗糙度均方根零点五纳米——线边缘粗糙度占到鳍宽的六分之一，而且沿沟道方向随机起伏，同一根鳍上不同位置的隧穿概率可以差出数量级。功函数纹理（金属栅晶粒）的统计样本同样只剩几颗晶粒。加上源漏延伸区仅有的几十个掺杂原子，单鳍器件的阈值离散度在末期节点逼近电路容忍的极限。

平面时代这些涨落靠"面积平均"吸收——晶体管做得大，涨落被摊薄。FinFET 时代面积平均的旋钮被逐个没收：宽度只能整鳍加（第 4 章），沟长不能加（性能代价），掺杂已经轻到不能再省。设计端可用的补偿手段先于工艺能力耗尽——这是极限的另一种表述。

# 三重极限的相互锁定：任何单笔账都有余地，叠加即死局
rows = [
    # (节点代, 鳍宽nm, 鳍高nm, LER均方根nm, 金属晶粒nm)
    ("初代 FinFET", 8.0, 34, 0.6, 20),
    ("中期节点",   6.0, 42, 0.55, 15),
    ("末期节点",   5.0, 45, 0.50, 10),
]
print(f"{'代际':<10}{'AR':>6}{'LER/鳍宽':>10}{'栅下晶粒数':>10}  判定")
for name, w, h, ler, grain in rows:
    ar = h / w
    ler_ratio = ler / w * 100
    n_grain = (grain * 2) // w  # 栅长方向两颗晶粒宽的粗略估计
    flags = []
    if ar > 5:     flags.append("结构高危")
    if w < 6:      flags.append("量子限制区")
    if ler_ratio > 8: flags.append("粗糙度失控")
    if not flags:  flags.append("仍有余量")
    print(f"{name:<10}{ar:>6.1f}{ler_ratio:>9.1f}%{n_grain:>8.0f}  {'、'.join(flags)}")
# 输出趋势：AR 从 4.3 涨到 9.0（悬臂化）；LER 占比从 7.5% 涨到 10%（电学尺寸随机化）；
# 栅下晶粒数跌破 4（功函数纹理无法平均）——三盏红灯在末期同时亮起
​

跑完这段代码，"互相锁死"就具体了：想缓解结构极限就得降高宽比，要么加宽鳍（静电与量子极限恶化）、要么降低鳍高（电流档位变粗、宽度量化更痛）；想缓解涨落就得加面积（鳍数或沟长），密度与性能立刻还债。三条出路分别撞上另外两重极限的墙——这才是 FinFET 终点的准确画像：不是某一项物理撞墙，是优化空间被三面墙夹成了零。

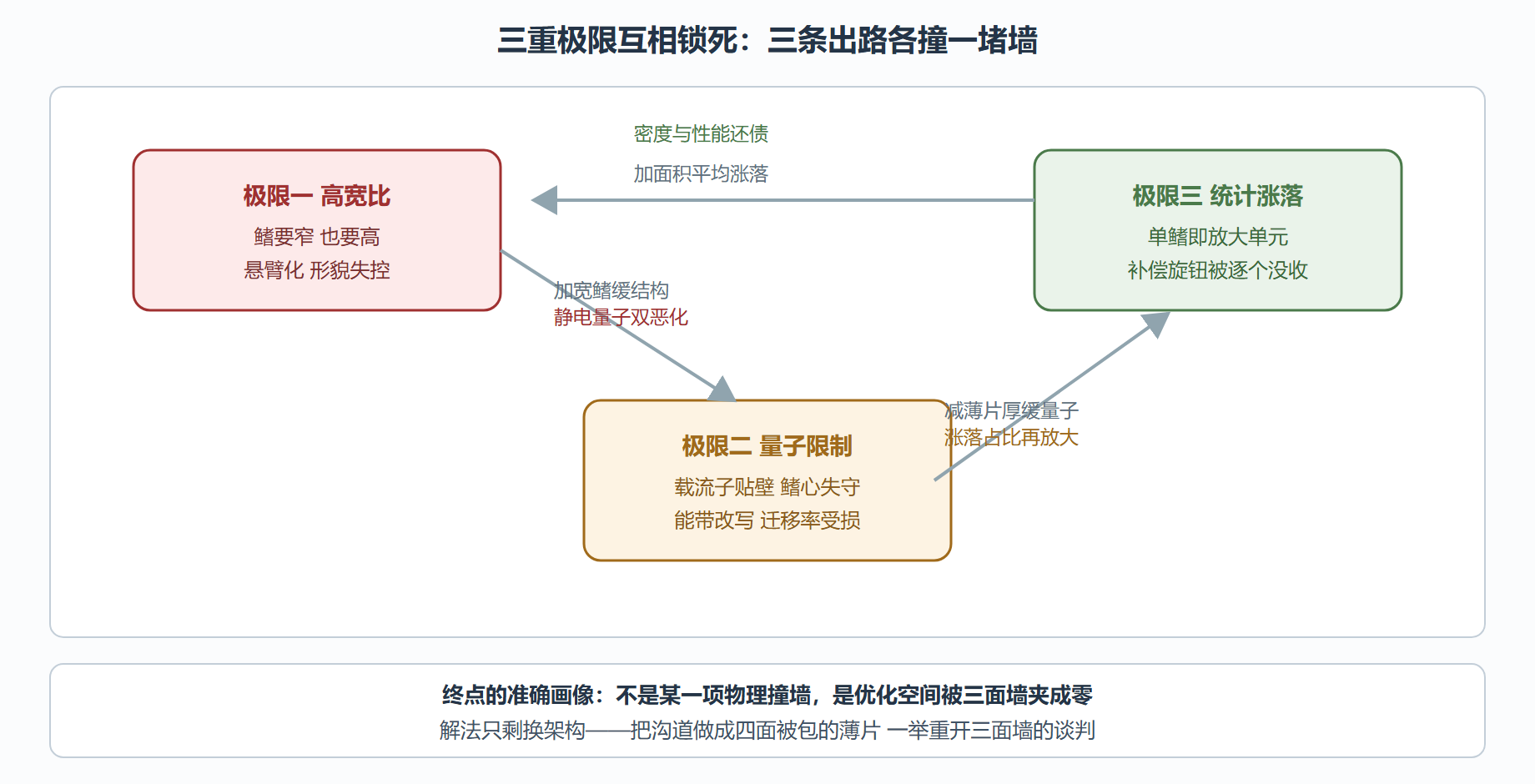

图 7-1 三重极限的锁定关系

终点之后：产业为什么提前换架构

三重极限锁定之后，路线图上只剩两个选项：继续在鳍的框架内做"边际改进"，或者换架构。产业的算盘很清楚：继续改进鳍，每代能挤出的性能功耗收益只剩个位数百分点，而研发与产线改造成本照旧——投入产出比逐代恶化（第 5 章的密度增益衰减就是它的宏观投影）。换架构风险大、一次性的投入大，但它同时赎回三笔账：静电控制交给四面包裹、结构稳定性交给水平薄片、宽度量化直接消失。当边际改进的收益曲线与换架构的收益曲线交叉，换代就从备选变成默认——这就是各晶圆厂在鳍的量产巅峰期宣布环栅路线的决策逻辑。

值得注意的是接班的姿态：不是推倒重来。第 7.2 节会看到，纳米片 GAA 复用了 FinFET 产线的绝大部分基础设施——极紫外光刻、原子层沉积、化学机械抛光、栅极工程一脉相承。FinFET 不是被抛弃的旧船，是造新船的船坞——它二十年积累的工艺与设计生态，正是接班人能快速落地的全部理由。

本节要点回顾

• 第一重极限是高宽比：静电要鳍窄、电流要鳍高，两个要求把高宽比推过五，鳍从"柱"变成"悬臂"，形貌与机械风险非线性上升；单鳍宽度实际已停在五纳米多代。
• 第二重极限是量子限制：鳍宽与德布罗意波长相当后，载流子贴壁、鳍心失控、能带改写——栅控与迁移率同时受损，可用的鳍宽窗口只剩一两纳米。
• 第三重极限是统计涨落：粗糙度占鳍宽的六分之一、栅下只剩几颗晶粒，而宽度量化没收了面积平均的旋钮——设计补偿手段先于工艺能力耗尽。
• 三重极限互相锁死：缓解任何一笔的出路都撞上另外两笔的墙——终点不是单点物理撞墙，是优化空间被夹成零。
• 换架构是经济学决策：边际改进收益逐代衰减至个位数百分点，与换架构的收益曲线交叉点就是换代时点；产线基础设施大部分被 GAA 继承。

极限刻画完毕，验收标准已立。下一节看接班人纳米片如何逐一赎回这三笔账——顺带把第 4 章设计者最痛的宽度量化难题一并归还。
