4.1 空间分区：网格、八叉树与kd树

4.1 空间分区：网格、八叉树与 kd 树

上一章末尾留了道算术题：百万三角形对上亿射线，裸奔必死。本节上第一味药——给空间本身打格子。网格、八叉树、kd 树是同一思想的三个版本，本节把它们逐个拆开，最后立起一个贯穿本章的概念分野：切空间的方案允许基元横跨格子，切物体的方案允许包围盒重叠。看清这条分野，4.2 的 BVH 为什么赢、什么时候输，就全部可以推出来。

均匀网格：最笨也最诚实的起点

做法没有任何玄机：场景包进一个大盒子，切成 n 乘 n 乘 n 的小格子，每个三角形登记到自己覆盖的所有格子里。查询时射线先走格子、只与路过的格子里的三角形求交。格子怎么走？三维数字差分分析（DDA）：从射线起点所在的格子出发，每次跨到"沿方向最先碰到的下一张格子壁"，步进量由三个轴向的跨壁距离取最小值得出——正是 3.1 平板法区间思想的逐格版本。

function grid_traverse(ray, grid):
    cell = grid.cell_of(ray.origin)
    t    = ray.tmin
    while cell is valid and t <= ray.tmax:
        for prim in grid[cell]:          # 只查路过格子的基元
            if intersect(prim, ray): return hit
        t = t + min_distance_to_next_wall(ray, cell)   # 三轴跨壁取最小
        cell = grid.next_cell(ray, cell)
    return miss
​

均匀网格的成败全押在分布均匀性上。理想场景（粒子云、头发束）里基元密度平坦，它表现良好；可一旦遇到"茶壶放在体育场里"的经典病态——场景里既有毫米级精细模型又有上百米开阔空间——格子尺寸顾小则大空间里格子数爆炸，顾大则小空间里每个格子塞进成千上万三角形，剪枝能力归零。这个病态没有修复参数可调，只能靠"非均匀"的结构救场。

八叉树与 kd 树：给空间装上自适应

八叉树递归地把每个立方体切成八个子块，哪里密就往哪里多切几层——体育场保持一层的粗格子，茶壶内部细切到毫米级。kd 树把自适应推得更彻底：每次不切八块而是用一个轴对齐平面把节点切成左右两半，切割轴与位置可选，空间利用率远高于八叉树的强制等分，也是空间剖分家族的精度上限。

代价同样清楚。其一，基元横跨：一个斜跨多个子空间的三角形必须登记进多个叶子（kd 树的 clipping 技巧可以切分三角形来缓解，但切分本身有数值与存储代价）；其二，树结构体积：百万三角形场景的 kd 树常有上千万节点，内存占用与遍历指针跳转都不轻；其三，构建昂贵：好的切割位置需要评估大量候选平面，建一棵高质量 kd 树的时间通常是 BVH 的数倍。这三笔账决定了它在现代渲染器里的地位：遍历质量曾经第一，但构建太慢、对硬件不友好，工程上逐渐让位。

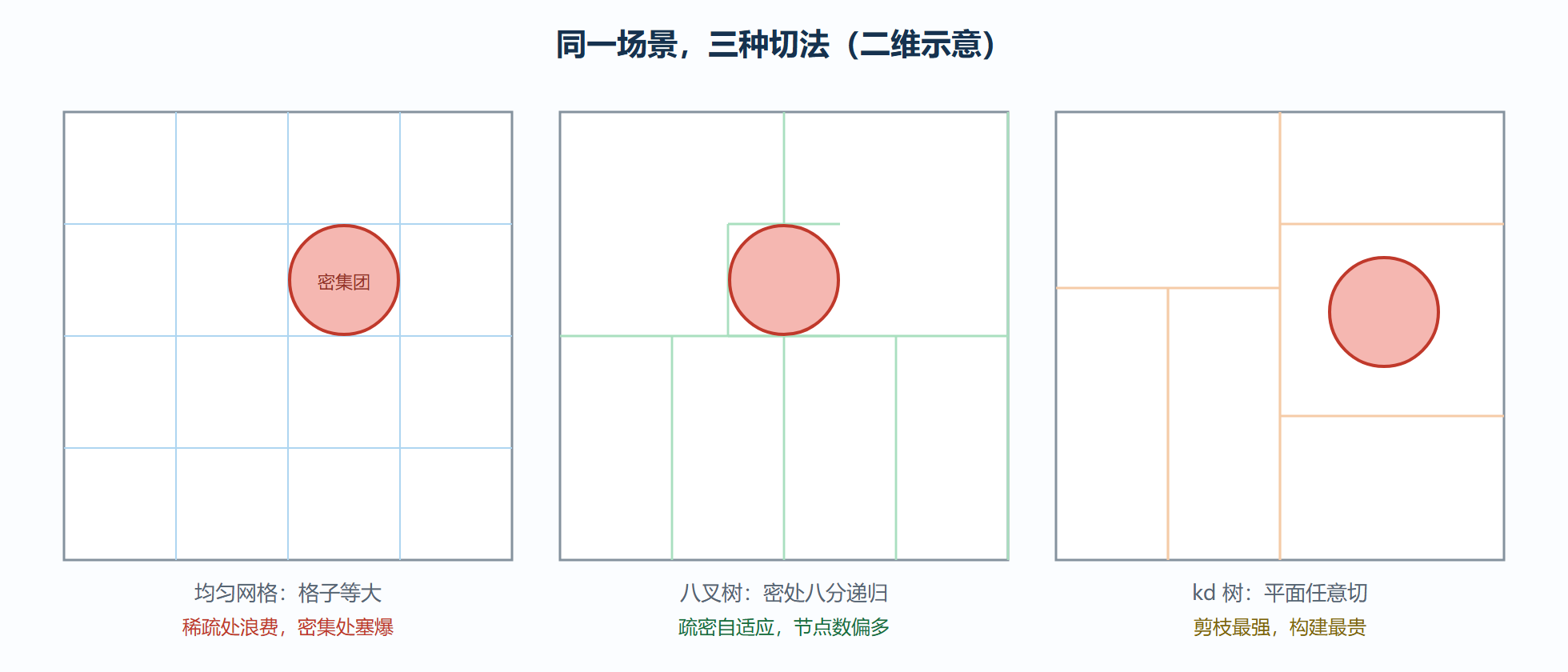

图：三种空间分区对同一场景的切分方式

手推一遍二维 DDA：把遍历走成脚步

光看伪码容易飘，纸上走一遍。取二维简化（三维同理多一轴）：网格线在 x 等于 0、1、2 与 y 等于 0、1、2；射线起点 (0.5, 0.5)、方向 (1, 0.4)。起点格子 (0, 0)。x 方向到下一条竖线的距离是 0.5，y 方向是 0.5——同刻到达角点，随意取 x 优先，步进到格子 (1, 0)，行进距离 0.5。此后 x 跨壁间距恒为 1 除以 1（方向 x 分量）等于 1，y 跨壁间距为 1 除以 0.4 等于 2.5，于是下一步走 x，进格子 (2, 0)，累计 1.5。再下一步该走 y：进格子 (2, 1)，累计 4.0。全程只访问 4 个格子——而暴力遍历要检查场景全部基元。这个"每次只走一步、步长取三轴最小"的纪律，就是网格遍历的全部秘密；实现时最常见的 bug 是忘了累计 t 要与射线的 tmax 比较，导致射线早该停下的地方还在空转。

实验台：给两个场景各配一味药

场景 A，静态建筑可视化：八万三角形，分布极不均匀——大面积空墙配局部雕花。均匀网格被"茶壶在体育场"病态直接击倒；kd 树遍历质量最高但八万三角形不构成构建瓶颈，可行；但工程首选仍是下一节的 BVH——质量接近 kd 树，构建快数倍，内存省一半以上。场景 B，每帧更新的五十万粒子：任何树结构的构建都追不上帧率，反而是分辨率适中的均匀网格占优——每帧只需把粒子按格子重登记，构建近乎免费，DDA 遍历也简单。两个案例合起来读出一条选型律：结构开销与动态性成反比，越贵的树越只配伺候越静态的几何。变式自查：头发渲染为什么偏爱专门的束状结构而非通用树？（提示：几十万根细长基元，横跨问题极端严重，行业用按发束聚合的层次结构绕开。）

网格分辨率：一个被低估的旋钮

均匀网格并非只有"用与不用"两个选项，分辨率就是它的全部艺术。求交成本有两个对手：单格基元数决定暴力求交的批量，总格数决定空格步进的趟数。分辨率翻倍，三维里格子数涨八倍，单格拥挤度却只降两三成——网格因此存在一个甜蜜区间：粗了被拥挤杀死，细了被遍历步数与内存杀死。一个可操作的起点是让格子总数与基元数保持同数量级，再按实测的平均访问格数微调。粒子场景还有一招"按维度配分辨率"：把分辨率让给几何变化剧烈的维度、收紧平坦的维度，比各向同性布格子聪明得多。

表格之外补一条横向观察：这几种结构对缓存的态度截然不同。均匀网格的格子排成紧凑数组，DDA 每步只看一个邻居，访存轨迹近乎线性；kd 树节点虽也能数组化，但剪枝带来的跳转轨迹高度随机，缓存命中率天然吃亏。这解释了一个反直觉的工程现象：剪枝质量最高的 kd 树，在真实硬件上未必跑得赢质量平平的网格——访存模式是坐在复杂度公式头顶上的隐形变量，第 9 章性能剖析会把它请上台面。

还有一类介于两大家族之间的混合物值得点名：先粗网格分桶，桶内再建小树。遍历先走便宜的网格步进，进入目标桶后才付精细遍历的贵账。实时引擎处理头发、植被这类海量细长基元时常用这一手——宏观步进保下限，局部精细保质量。结构选型从来不是单选题，是配比题。

配比之外再祛一次魅：不要迷信"某结构更快"的通用结论，同一结构在两台机器上名次互换并不罕见——访存延迟、缓存层级、向量宽度都会改写结果。正确姿势是带着两三个候选在自家硬件上实测，本章的复杂度分析负责缩小候选范围，实测负责投最后一票。这也是把"茶壶在体育场"这类病态场景写进测试集的原因：病态数据是结构间差距的放大器，平均数据只会告诉你大家都差不多。

本节要点回顾

• 均匀网格构建近乎免费、遍历靠 DDA 步进，输给分布不均的"茶壶在体育场"病态。
• 八叉树与 kd 树用递归细分换来自适应，kd 树剪枝最强但构建贵、内存大、基元横跨问题重。
• 概念分野：空间剖分允许基元横跨格子，物体剖分允许包围盒重叠——两大家族差异的总根源。
• DDA 手推要点：三轴跨壁取最小步进，累计 t 必须与 tmax 比较。
• 选型律：动态性越强，越要选构建便宜的粗结构；静态高价值场景才养得起精细树。

空间剖分家族已经看完。下一节请出真正的工业主力 BVH——它站在分野的另一侧：不切空间，切物体。
