3.2 VDBE 虚拟机与字节码
3.2 VDBE 虚拟机：字节码指令流分析
本节摘要：VDBE 是 SQLite 独有的执行层：寄存器式虚拟机，指令集约 180 个操作码。本节先讲清寄存器与游标两个核心概念，再逐行分析一条点查的完整字节码，最后对照 MySQL 执行器与 PostgreSQL 火山模型，说明"先编译成指令序列"这条路线的得与失。
寄存器与游标：两个核心概念
VDBE 的世界只有两样活动的东西。寄存器是临时值的容器：参数、列值、比较结果、聚合中间量都住在里面，编号从 1 开始。**游标（cursor）**是指向某个 B-Tree 的可移动指针：每打开一张表或一个索引参与查询，编译器就分配一个游标号，SeekRowid、Next、Prev 这些指令都在推动游标移动。
一条指令的格式是五个字段：addr opcode p1 p2 p3 p4 comment——地址、操作码、最多三个整数操作数、一个附加参数（通常是字符串）、人读的注释。地址从 0 编号，跳转指令直接写目标地址，所以字节码本质上是一段可以反向跳转的直线程序。
逐行读一份字节码
准备一张最简表，然后让虚拟机自己说话：
CREATE TABLE users(id INTEGER PRIMARY KEY, name TEXT); EXPLAIN SELECT name FROM users WHERE id = 42;
输出（版本不同行号与细节略有出入，结构一致）：
addr opcode p1 p2 p3 p4 p5 comment ---- ---------- --- --- --- -------- -- -------------------- 0 Init 0 1 0 00 Start at 1 1 OpenRead 0 2 0 2 00 root=2 iDb=0; users 2 Integer 42 1 0 00 r[1]=42 3 SeekRowid 0 7 1 00 intkey=r[1] 4 Column 0 1 2 00 r[2]=users.name 5 ResultRow 2 1 0 00 output=r[2] 6 Goto 0 7 0 00 7 Halt 0 0 0 00
逐行拆解这条指令流：
- 0 Init：所有程序从 0 开始，Init 把指令指针跳到 p2（这里是 1），并完成事务环境的初始化检查。
- 1 OpenRead：分配 0 号游标，指向根页号为 2 的 B-Tree——
root=2正是第 2 章 sqlite_schema 里那张表的根页，章节之间的知识在这里咬合。p4 的 2 是列数提示。 - 2 Integer：把字面量 42 放进 1 号寄存器——这就是绑定参数的落点：若原语句写的是
WHERE id = ?，这一步会被Variable指令替代，从绑定槽取值。 - 3 SeekRowid：本查询的心脏。在 0 号游标的表树上按
r[1]的 rowid 定位；找不到就跳到 7 号 Halt 结束。树查找在指令内部完成，第 2 章算的"两三次页访问"就是它。 - 4 Column：从游标 0 当前行的 1 号列（name，0 号列是 id）取值放进 2 号寄存器。
- 5 ResultRow：宣布"一行结果就绪"，虚拟机暂停（SQLITE_ROW），等应用取走寄存器 2 起的一列值，再从下一条继续。
- 6 Goto：无条件跳到 7 收尾——单行点查没有循环，这条只是形式上的闭合。
- 7 Halt：正常终止。

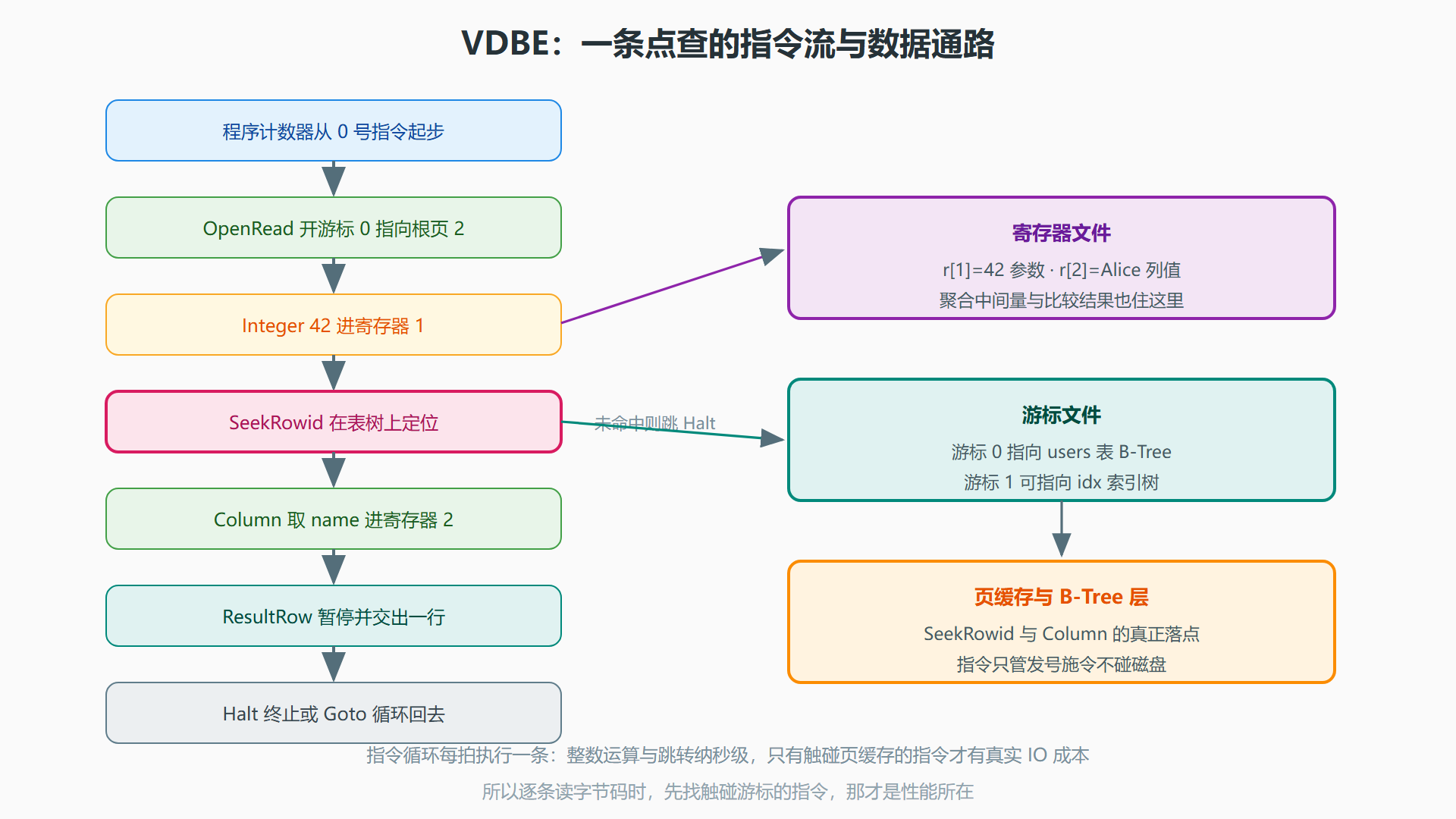

图：VDBE 指令流与数据通路
对照：没有虚拟机的两个执行器
MySQL 的执行器与 PostgreSQL 的执行器都不生成指令序列。PostgreSQL 采用火山模型：计划树每个节点实现一个 next 接口，顶层节点不断向上层"要下一行"，行像岩浆一样从叶子节点逐行喷到顶。MySQL 8.0 引入了 Volcano 迭代器模型的现代化版本，同时也为复杂查询准备了批量物化的补充路径。三种模型的差异在四件事上：
| 关注点 | SQLite VDBE | MySQL 执行器 | PostgreSQL 火山模型 |
|---|---|---|---|
| 编译产物 | 指令序列，可序列化可缓存 | 计划对象，会话内复用 | 计划树，可通用可定制 |
| 每行成本 | 指令循环切换，极轻 | 迭代器虚调用 | 逐节点函数调用链 |
| 调试工具 | EXPLAIN 显示全部指令 | EXPLAIN 显示计划表 | EXPLAIN 显示计划树 |
| 极致优化的方式 | 手写专用操作码 | 调度器特化 | JIT 编译为机器码 |
火山模型逐行调用链在解释执行下有可观开销，PostgreSQL 的对策是对重查询上 JIT（把表达式编译成机器码）；SQLite 的对策是更朴素的——指令循环本身就轻，虚拟机调度成本被压到纳秒级。两条路线再次印证全册主线：嵌入式选择把复杂度前移到编译期，服务端选择在运行期动态补足。
观察更多指令形态
再看两个常用片段，建立"读码直觉"。范围扫描会有循环：
4 SeekGE 1 9 1 -- 索引游标定位到首个命中键 5 IdxGT 1 9 1 -- 越界即跳 Halt，循环出口 6 Column 1 0 2 -- 从索引取列 7 ResultRow 2 1 0 8 Next 1 4 0 -- 移到下一索引项，跳回 4
聚合查询会看到 AggStep 与 AggFinal 这对指令——分步累加与终值计算分离，配合排序器指令 SorterOpen、SorterSort、SorterNext，排序聚合类查询的执行轮廓在字节码里一览无余。练习建议：拿你自己业务里最慢的一条查询跑 EXPLAIN，数一数触碰游标的指令条数，再对照 EXPLAIN QUERY PLAN 看访问路径是否合理——这套动作在第 5 章会升级成完整的调优流程。
常见问题速答
**指令清单里的 p4 列是什么？**p4 是第四操作数，多数指令用不到，用到时通常携带字符串或结构指针：OpenRead 的 p4 是列数提示，字符串比较指令的 p4 是排序规则（BINARY 或 NOCASE），聚合指令的 p4 是函数名。读不认识的指令先看 p4——它往往直接说明这条指令在跟哪种资源打交道。
**字节码有没有"调试器"？**EXPLAIN 就是反汇编视图，此外 sqlite3 命令行的 .eqp full 模式会在每条语句后同时打印计划与完整字节码。虚拟机没有断点单步能力——它是嵌入式引擎，调试预期是"读懂清单"而不是"逐步跟踪"。真要看运行时行为，给应用包一层语句 trace 回调，把每条执行的 SQL 与耗时记下来，配合字节码清单还原现场。
本节要点回顾
- VDBE 是寄存器式虚拟机：寄存器传值、游标指树、约 180 个操作码组成直线程序。
- 读字节码的口诀：先找触碰游标的指令（SeekRowid、SeekGE、Next、Column），它们才是有 IO 成本的地方。
- 编译与执行分离使指令序列可缓存可复用，这是预编译语句的底层依据。
- MySQL 与 PostgreSQL 解释执行计划，PostgreSQL 用 JIT 补解释开销；SQLite 用轻量指令循环把调度成本压到纳秒级。
下一节把字节码视角接回工程实践：三个引擎的 EXPLAIN 长什么样，预编译语句怎么管。
