1.2 一份电路的三种讲法：建模视角

1.2 一份电路的三种讲法：建模视角

本节摘要：Verilog 用三种建模视角描述电路：结构化建模像装配清单，数据流建模像逻辑函数表，行为级建模像响应规则说明书。三种讲法可以混用，综合器最终会把它们全部翻译成门电路。分清自己站在哪一层，是避免「仿真对、上板错」的第一道防线。

上一节交代了语言的来路，这一节回答一个更实际的问题：面对同一个电路，Verilog 提供哪几种讲法，各自适合什么场合。这是建模视角的「立案登记」——后面所有章节的语法，都能归进这三种讲法里。

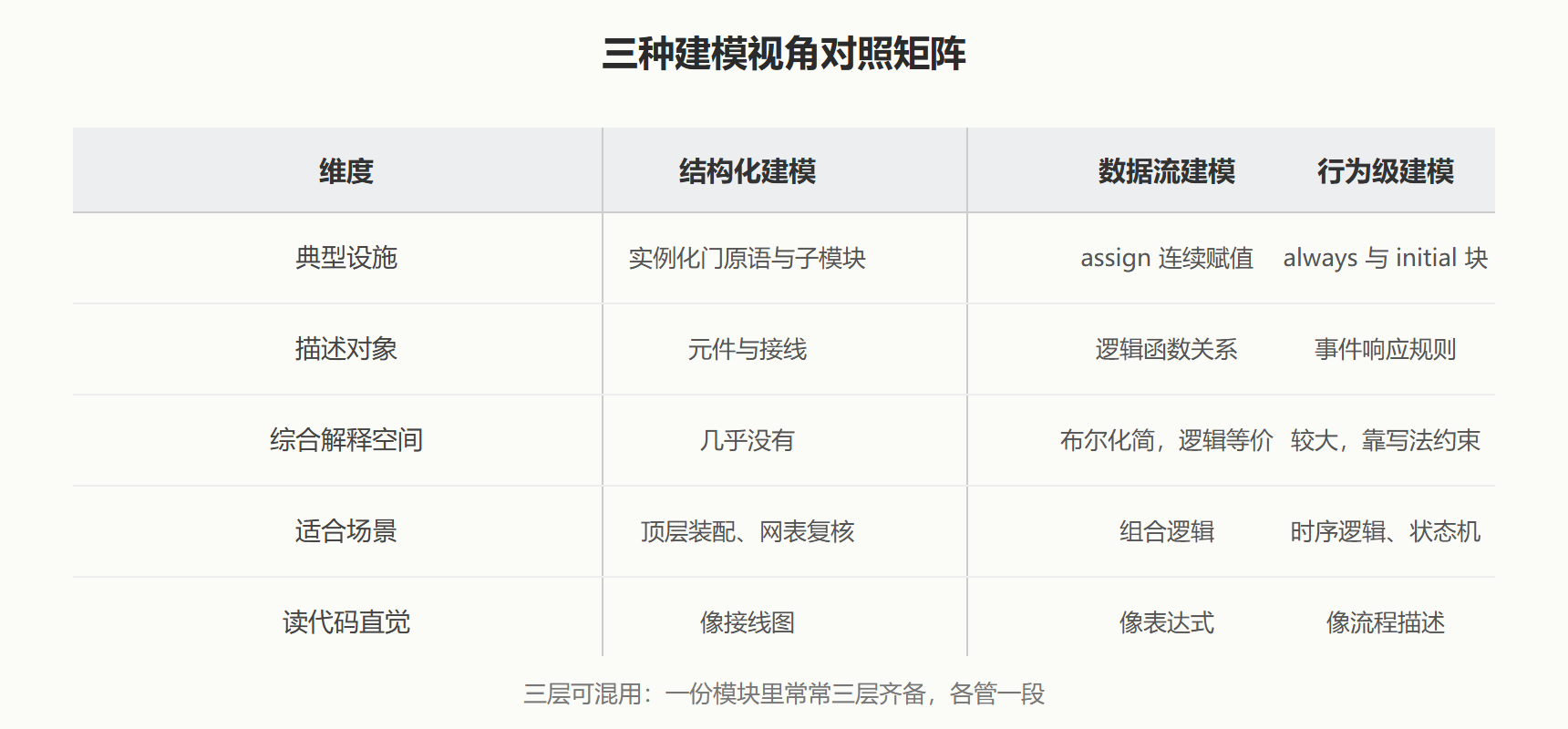

别把三种讲法当成三种语言

初学者最常见的误判，是把结构化、数据流、行为级当成三门不同的东西。其实它们是同一门语言里并存的描述粒度，写在同一份文件里都合法。真正的区别在于「你描述的是电路的哪一面」：是元件之间的接线（结构）、是输出与输入的逻辑函数关系（数据流）、还是电路对事件的响应规则（行为）。

三种讲法的证据力不同。结构化描述最接近真相——你实例化一个门，综合后就真的是那个门，没有解释空间。数据流描述次之——assign 写的是逻辑表达式，综合器会做布尔化简，结果可能与你的表达式形态不同但逻辑等价。行为级描述弹性最大——always 块只规定响应规则，具体长成什么电路由综合器推断，推断错了不怪它，怪你没把规则写清楚。

三种讲法同台：一个选择器审三次

以二选一多路选择器为例——信号 sel 为高选 a，为低选 b。这个电路小到一眼能看穿，正好用来对比讲法差异。

结构化写法，直接实例化门原语，自己当装配工：

module mux2_struct(
    input  wire a, b, sel,
    output wire y
);
    wire sel_n;    // sel 的反相
    wire ch_a;     // a 与 sel 相与
    wire ch_b;     // b 与 sel 反相相与

    not g1(sel_n, sel);
    and g2(ch_a, a, sel);
    and g3(ch_b, b, sel_n);
    or  g4(y, ch_a, ch_b);
endmodule
​

数据流写法，把逻辑函数一行写完：

module mux2_dataflow(
    input  wire a, b, sel,
    output wire y
);
    assign y = (a & sel) | (b & ~sel);
endmodule
​

行为级写法，描述响应规则而不画门：

module mux2_behavior(
    input  wire a, b, sel,
    output reg  y      // 过程块内赋值的目标要声明为 reg
);
    always @(*) begin
        if (sel) y = a;
        else     y = b;
    end
endmodule
​

案例展开：三种写法的综合对账。 背景是想确认「讲法不同是否导致电路不同」。操作：把三个模块分别交给综合工具跑同一工艺库，比对网表与面积报告。结果值得细看：结构化版本几乎原样保留四个门，因为结构描述没有解释空间；数据流版本被工具化简，两个与门、一个或门、一个非门保持，连线可能重排，逻辑等价；行为级版本综合出的电路与前两者等价，具体结构取决于工具——多数工具会生成与数据流版本相同的门，也有些会映射到库里的多路选择器单元。解读：三种讲法殊途同归，「讲法」影响的是综合器的工作方式和你代码的可读性、可维护性，而不是电路的逻辑功能。变式：把选择条件改成三选一、四选一，行为级写法的优势立刻显现——case 语句加几行就行，结构化写法则要手工装配的门数翻倍，此时没人再坚持画门。

混用与层次

真实工程里三种讲法混着用。顶层模块用结构化方式把几个子模块装配起来；子模块内部的组合逻辑用 assign 写；时序逻辑用 always 写。这种「层次化装配加内部行为描述」是 RTL 工程的标准形态，1.3 节讲模块语法时会给出完整骨架。

抽象层级还有个方向感：越偏行为级，代码越短、仿真越慢、综合解释空间越大；越偏结构级，代码越长、控制力越强。所谓 RTL（寄存器传输级），大致是数据流与行为级的混合层——它足够抽象让人类写得动，又足够具体让综合器推得出确定电路。全书的重点就钉在这一层。

为什么这个概念值一章的押金

建模视角是全书的检索系统。第三章讲赋值语义，本质是数据流与行为级各自遵守的规则；第五章门级建模就是结构化视角的展开；第八章综合流程，讲的就是三种讲法如何被统一翻译成门。以后你读任何一份陌生代码，第一步就是分辨：这段是接线、是函数、还是规则？分对了，后面的工具行为就能预判；分错了，连报错信息都看不懂。

还有个工程上的推论：review 别人代码时，对结构化描述提意见要谨慎——它就是设计者的明确意图，改成「更简洁的写法」可能违背本意（比如故意手工例化的触发器链，可能是为了精确控制布局）。而对行为级描述则要多问一句——这里综合器会推断出什么？两者审查的注意力方向相反，这正是分清视角的实际用处。

三个常见追问

问：三种讲法可以在一个模块里混用吗

不仅可以，而且是标准形态。顶层装配用结构化，组合逻辑用 assign，时序逻辑用 always——一份模块三层齐备各管一段。真正要避免的不是混用，而是「同一信号多处驱动」：一个输出只能属于一种讲法，混着驱动是编译错误。

问：行为级写得越抽象越好吗

分场景。可综合 RTL 里，抽象要停在「综合器能确定推断」的边界内——无限循环、动态数据结构这类软件级抽象没有电路对应物。测试台里则相反，越抽象越好：事务级、协议级的描述让用例易读易维护。所以「抽象到什么程度」的答案取决于这份代码给谁执行——给综合器就停在 RTL，给仿真器可以一路抽象上去。

问：评审时如何快速判断一段代码的层级

看关键词。出现实例化语句是结构化；出现 assign 是数据流；出现 always 要再看敏感形式——通配敏感是组合行为级，边沿敏感是时序行为级。这个三秒判断法在 review 大文件时非常省力：先扫关键词把代码分段归类，再对每段用对应的评审标准。结构段看连接一致性，数据流段看表达式正确性，行为段看综合推断结果。

本节要点回顾

• 三种讲法并存：结构化讲接线，数据流讲函数，行为级讲规则，同一份代码可混用；
• 解释空间递增：结构化几乎无解释空间，数据流做等价化简，行为级靠综合器推断；
• 选择器对账结论：三种写法综合结果逻辑等价，差异在结构形态与维护成本；
• RTL 的位置：寄存器传输级是数据流与行为级的混合层，是全书的作战区域；
• 评审方向相反：结构化描述尊重原意少动，行为级描述要多推敲综合推断结果。

下一节进入语言的基本容器：模块怎么定义、端口怎么声明、层次怎么搭。
