1.1 从图纸到语言：Verilog 的来路

1.1 从图纸到语言：Verilog 的来路

本节摘要：Verilog 诞生于原理图设计方式崩溃的年代，是一门为「描述硬件」而生的语言。它的发展史决定了它的气质：贴着 C 的语法、围着仿真器转、被 IEEE 标准接管后成为行业公共财产。理解来路，你才能理解它那些看似别扭的语义设计。

本节是全册的第一块砖：整本书要审的「案子」都由这门语言写就，所以先把语言的出身交代清楚。上一章说过 Verilog 是证词不是程序，这一节解释这份证词的格式是从哪里继承来的。

画不动的原理图

回顾上世纪八十年代初的设计现场，工程师的日子是这样过的：拿坐标纸画门级原理图，一个中规模电路动辄几百个门，全靠手工连线；改一个逻辑，重画一张图；想验证对不对，把图人工翻译成仿真器能吃的网表文件——翻译本身又是一轮出错源。芯片规模按年翻番，而设计方法停在纸面上，缺口越拉越大。

突破口出现在仿真侧。Gateway Design Automation 公司在八十年代中期推出 Verilog-XL，把一门描述语言和一颗高速仿真引擎捆在一起卖：工程师用语言写电路，仿真器直接执行。这一步的革命性在于「描述与验证合一」——语言写出来的东西立刻可仿真，不用再手工翻译成网表。

早期的 Verilog 只做仿真，不管综合。这解释了一个至今存在的现象：语言里有大量只对仿真有意义的设施（延迟控制、系统任务、测试台专用语句），综合工具对它们视而不见。你以后会经常听到「这段代码可综合吗」的问句，根子就在这里——语言天生是给仿真器写的，综合是后来的事。

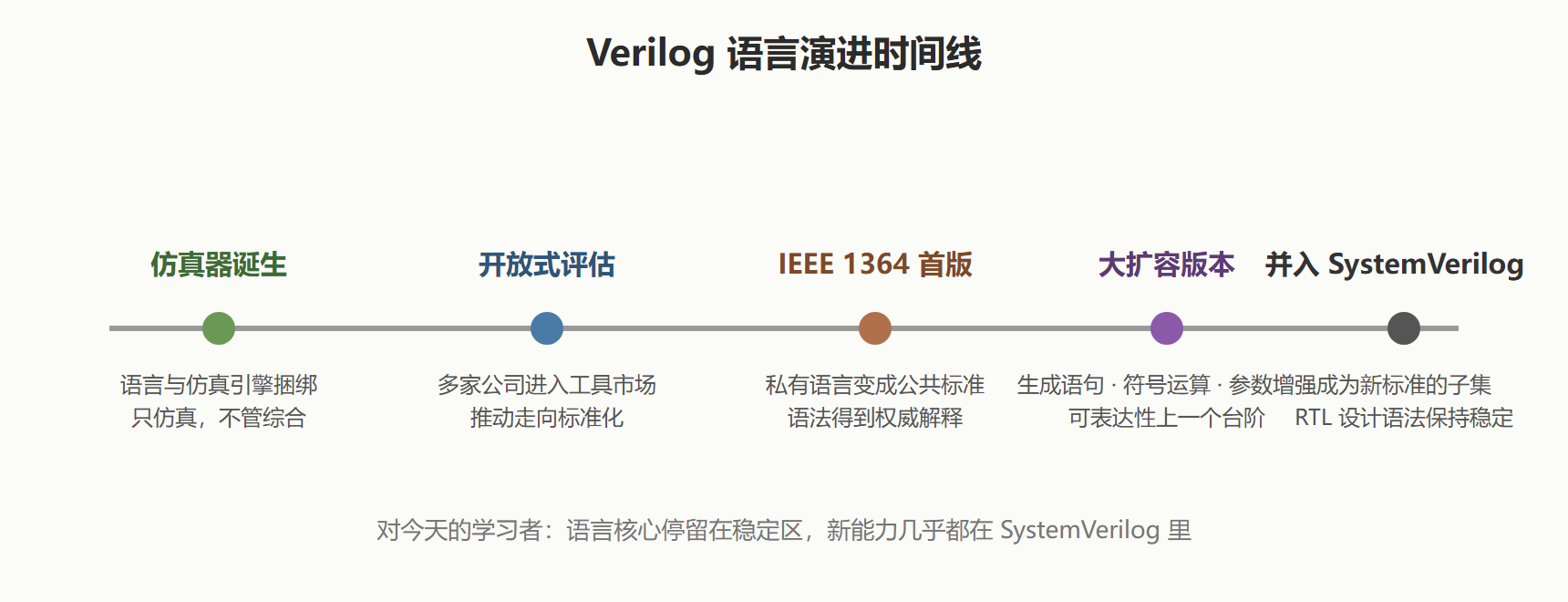

从私有财产到公共标准

Verilog 的头十年是一部私有语言的开源史。九十年代初，Gateway 被收购，Verilog 进入开放式评估时期，任何公司缴纳费用就能拿到语言细节并开发自己的工具，用户基数迅速铺开。行业随即推动它进入标准化轨道：1995 年，IEEE 正式发布 1364-1995，Verilog 成为 IEEE 标准，从此不再属于任何一家公司。

1995 版是「现状追认」：把已经在用的语法固化下来，但留了不少含糊地带。2001 版是一次大扩容：补上了敏感列表通配符 @*、带符号运算、generate 生成语句、参数化增强、配置库机制，语言表达力上了一个台阶。2005 版是最后一轮修订，随后语言演进的重心转移到 SystemVerilog——IEEE 1800 把 Verilog-2005 作为子集整体吸收，此后 1364 不再单独修订。

标准如何改变学习策略

这段历史给你划出了学习重点的分界线。语言核心（模块、类型、赋值、过程块）在 1995 版就定型了，所有工具无一例外支持；2001 版新增的能力（generate、带符号、@*）也早已全面普及，可以放心用；再往后的一切——接口、断言、面向对象验证——属于 SystemVerilog 的地盘，用之前要确认目标工具链支持程度。本教程聚焦前两层的交集，这正是今天工业界 RTL 设计的实际公共子集。

VHDL 是绕不开的对照面。它同样八十年代诞生、同样九十年代标准化，但基因不同：军方项目出身，强类型、语法啰嗦、错误拦截早。工程圈的分工逐渐演变成——欧洲与防务系项目偏爱 VHDL，商业芯片与 FPGA 圈子里 Verilog 占多数。两门语言描述的是同一个电路世界，学会一门再读另一门，成本不高。

案例展开：同一个触发器的两种命运。 背景是这样一个真实场景：某团队维护一个老项目，原始文档只有门级网表，新成员看不懂电路意图。操作分两步：先对照网表手写行为级描述——always @(posedge clk) q <= d; 一行搞定触发器功能；再把两份描述分别仿真，比对输出波形。结果，行为级版本与网表版本在所有输入序列下波形完全一致，新代码从此成为文档的一部分。解读这个案例：行为级一行顶网表几十行，这正是 Verilog 立项时要解决的问题——让「电路做什么」从接线图里解放出来，变成可读的文字。变式：如果你接手的老项目只有原理图 PDF，可以照同样思路「逆向出 RTL」，再用仿真对账，这个过程本身就把工具链也练熟了。

语法为什么像 C

Verilog 语法刻意贴着 C：大括号换成了 begin/end，运算符几乎照搬，注释用双斜杠。八十年代的硬件工程师多少都会点 C，这个设计降低了入门摩擦。但相似只到语法为止，语义上它和 C 截然不同——C 的语句按顺序执行，Verilog 的语句描述的是并行存在的硬件。带着 C 的肌肉记忆来写 Verilog，会在阻塞赋值、循环展开这些地方频频翻车，后面第三章会专门拆这些坑。

还有一个容易忽视的遗产：timescale 指令、define 宏这些反引号开头的设施，来自语言早期对编译预处理的需求，和 C 的预处理器思路同源。它们在仿真里好用，但在综合语境里各有各的坑，第二章讲参数时会专门对比宏与 parameter 的取舍。

历史遗留问题的现代处置

学历史还有一个实用角度：识别存量代码里的「年代标记」。看到手写的组合敏感列表，那是 1995 风格；看到 define 满天飞的参数配置，那是标准增强前的无奈之举；看到用命名约定模拟的类型安全手段，那是没有强类型设施时代的自救。这些写法在当年都是合理的，今天则是明确的改造信号——改造时也就能理解「为什么要这么写」，不至于一刀切坏了原有意图。

还有一条给学习者的历史经验：语言特性学「标准明确的部分」，绕开「实现定义的部分」。四十年沉淀下来的工程惯例，本质上是行业对「哪些写法在任何工具下都行为一致」达成的共识。这份共识比任何一本语法书都值钱——它意味着你写的代码可以被十年前的工具读懂，也可以被十年后的工具读懂。

本节要点回顾

• 出身决定气质：Verilog 先是仿真器语言，后来才长出综合能力，所以语言里「仿真专用」与「可综合」设施并存；
• 标准即公产：1995 年进入 IEEE 后语言归行业所有，2001 版大扩容，2005 版后演进并入 SystemVerilog；
• 抽象是主线：从门级网表到行为级描述，语言的历史就是抽象层级不断抬高的过程；
• 与 VHDL 分庭抗礼：两门语言各有生态位，语法不同，电路世界相同；
• C 相似是表象：语法像 C，语义是并行硬件，用软件直觉写硬件是初学者最大的事故源。

下一节把镜头拉近：同一份电路，这门语言提供了哪几种「讲法」。
