本节摘要：竞争、毛刺、亚稳态是硬件调试的三大疑案，症状相似（偶发、难复现、换个工具就变脸），病根各异：竞争在调度语义、毛刺在结构路径、亚稳态在物理窗口。三案各有固定的分流判据与侦破路径，掌握指纹比对，排查就不靠撞运气。

防线讲完，练刑侦。这一节的三个对手是 RTL 世界最高发的疑难杂症，它们的共同特征是「偶发且难复现」——这也正是它们值得单独立案的原因：能按指纹分流，就不必每次都全盘重查。

案件一：竞争——病根在调度语义

竞争（race）指代码行为依赖事件执行的先后顺序，而顺序在标准里恰恰未定义。症状指纹：换仿真器结果不同、改无关代码结果翻转、同一份代码两次仿真结果不一致。第 4 章给过判据，这里给出完整的侦破路径：

// 竞争现场：两个 always 块用阻塞赋值互相传递信号
always @(posedge clk)
    flag = ready;            // 阻塞赋值：立即生效

always @(posedge clk)
    ready = ~flag;           // 读到的 flag 是本拍新值还是旧值？标准不答
​

两个块同时被时钟沿触发，执行顺序由工具的实现决定：先执行哪个块，flag 与 ready 的最终值就不同。侦破三步：第一步，检索所有阻塞赋值，确认它们只出现在组合块内；第二步，检索同一信号的驱动者，确认唯一的 always 块（多驱动是竞争的近亲）；第三步，检查跨块信号传递是否全部走非阻塞——非阻塞的「沿末统一生效」天然消除同刻顺序依赖。根治手法因此统一：时序块一律非阻塞，块间不传递同刻敏感的语义。4.1 节的「禁同刻依赖」在这里兑现成排查动作。

案件二：毛刺——病根在结构路径

毛刺（glitch）是组合逻辑输出的短暂错误翻转，病根在汇聚路径的延迟差。它的症状指纹：下游偶发多计一次数、多触发一次动作、错误总在输入变化后瞬间出现。4.2 节讲过成因，这里的侦破重点是「从下游症状反推上游结构」：

// 高发结构：比较器组合输出直连下游使能
assign tick = (cnt == 8'd99);         // cnt 多位同时翻转瞬间，输出可能毛刺
always @(posedge clk) begin
    if (tick)                          // 毛刺被采样就是一个假使能
        pulse_cnt <= pulse_cnt + 1'b1;
end
​

多位计数器从九十八翻到九十九的瞬间，低位已变高位未稳，比较器输出闪过一个假脉冲。侦破路径：症状出现时，在波形上把时间窗缩到输入翻转沿附近，观察可疑组合信号是否存在亚时钟级的窄脉冲；RTL 仿真看不到毛刺时，按结构审查预判——列出所有「多位信号汇入比较器或宽选择器」的组合输出，全部按高嫌疑对待。根治手法两条：组合输出寄存器化（打一拍再给下游），或改用同步使能表达（4.2 节的样板代码）。结构审查的口诀：组合信号只进数据端，不进时钟端、复位端、异步使能端。

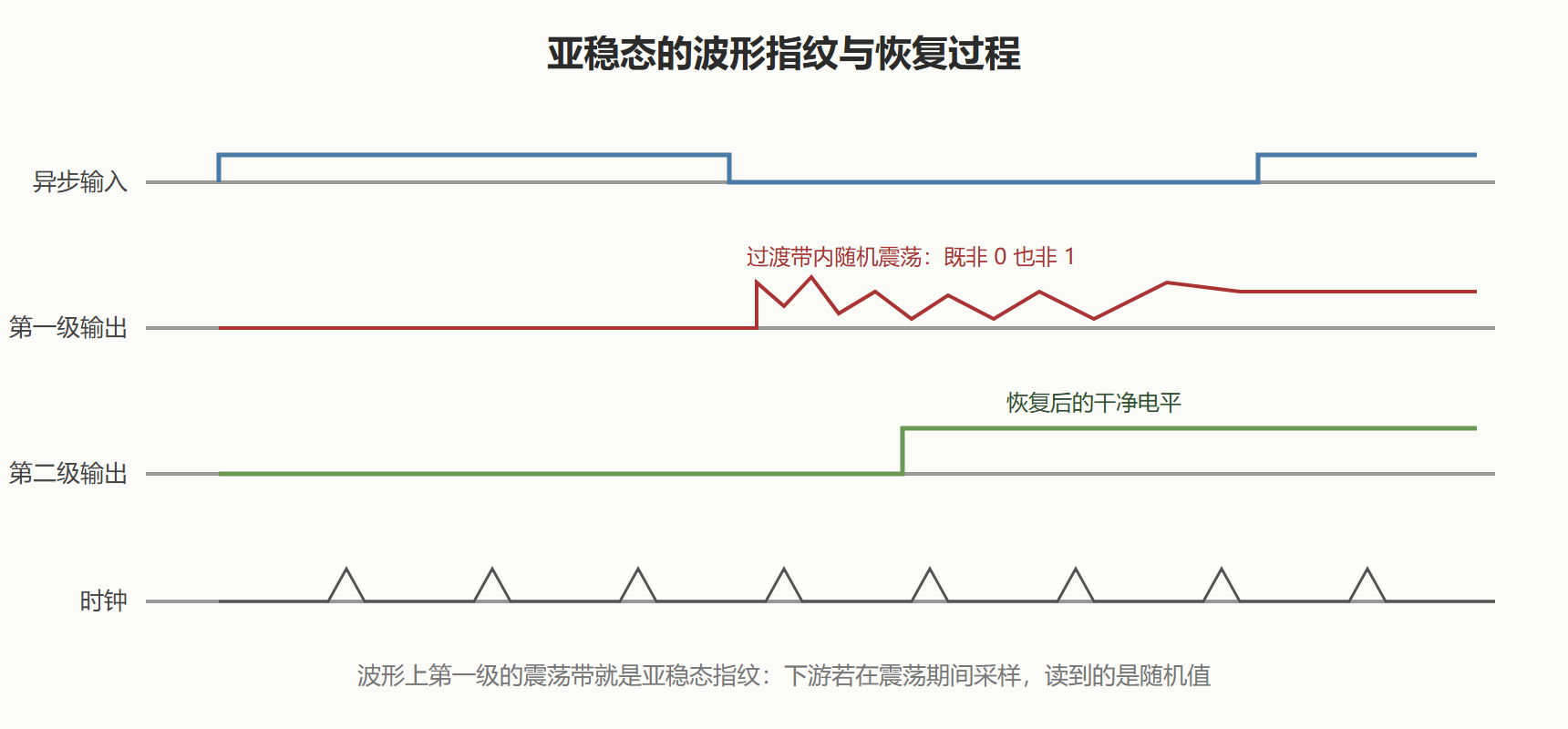

案件三：亚稳态——病根在物理窗口

亚稳态（metastability）的病根不在代码而在物理：建立保持窗口被跨域信号随机击穿。症状指纹：错误与两个时钟域的相位关系相关、发生频率随跨域信号量与频率上升、寄存器重启后换个位置再犯。第 6 章讲过机理与同步器，这里的侦破重点是「审计而非复现」——亚稳态在 RTL 仿真里根本不会发生（仿真器没有物理窗口的概念），等仿真抓它等于等一个不会来的证人。

侦破路径是全库审计三问：每个跨域信号是否都过了两级同步器？同步器两级之间是否干净（无组合逻辑、无分支扇出）？多比特数据是否走了握手或异步 FIFO 而非逐位打拍？三问的答案画在一张跨域信号清单上，逐行核对。补一句工具视角：现代时序工具能对同步器做专门的约束检查（标记同步链、豁免跨域伪路径），工具审计与人工清单互为备份。

案例展开：换工具才现形的竞争案。 背景：某老项目换仿真平台后，回归突然多出一批失败用例，设计代码一行未动。操作：失败用例的波形比对显示某状态标志与数据错开一拍，检查代码发现该标志在时序块用阻塞赋值驱动、下游在另一个时序块同刻读取——原平台调度恰好「先写后读」，新平台反过来。结果：标志与相关传递全部改非阻塞，两平台回归一致。解读：竞争案的狡猾在于「当前工具下永远复现不了」——它依赖的实现顺序恰好稳定时，代码怎么测都对；换工具、换版本甚至换编译选项都可能翻脸。这也解释了为什么竞争的根治靠代码纪律而非测试：测不出「未定义」本身，只能不写未定义。变式：接手陌生代码库时，先跑一遍「阻塞赋值在时序块内」的全库检索，命中率就是竞争风险指数——比通读代码快得多。

三案分流的判据卡

拿到一个偶发错误，按这张卡分流：错误是否随工具或版本变化——是，优先查竞争（调度语义）；错误是否总在输入变化沿附近、且 RTL 仿真复现不出——是，优先查毛刺（结构路径）；错误是否与两个时钟域相关、仿真永远正常——是，直接上亚稳态审计（同步器清单）。三问问完，排查方向基本锁定，剩下的就是按对应案卷的手法走完侦破。偶发错误的排查最忌「哪里可疑改哪里」，分流判据的价值就是把瞎撞变成定向。

侦破之外的预防视角

三案的手法都指向同一个预防思路：把正确性建立在结构上，而不是建立在对时序、调度、物理现象的假设上。竞争的预防是赋值纪律，毛刺的预防是输出寄存器化，亚稳态的预防是同步器清单——三者都可以固化成 Lint 规则与评审条款。工程团队之间调试能力的差距，多数时候不是刑侦技术的差距，而是这些预防条款是否真的在执行。

还有一层是心态上的：偶发错误最消耗人的不是技术难度，而是「改了好像好了」的错觉。没有根因分析的修复都是赌博——症状消失可能只是运气。三案各自的「根治标志」很明确：竞争案的标志是所有赋值纪律合规且换工具验证一致；毛刺案的标志是嫌疑输出全部寄存器化；亚稳态案的标志是跨域清单全绿。达不到标志的「修复」，都该在缺陷单上挂着重审。

本节要点回顾

• 三案症状相似、病根各异：竞争在调度语义、毛刺在结构路径、亚稳态在物理窗口；
• 竞争指纹是换环境变脸：根治靠代码纪律，阻塞只进组合块，块间靠非阻塞传递；
• 毛刺指纹是沿附近出错且 RTL 仿真无感：结构审查锁定高嫌疑输出，寄存器化根治；
• 亚稳态仿真永不复现：侦破靠同步器全库审计，工具约束检查做备份；
• 分流三问：随工具变、沿附近出、跨域相关，答案直接指向对应案卷；
• 偶发错误忌瞎撞：先分流再定向，判据卡把排查从运气变成流程。
