9.3 错案清单：高频错误的结案汇编

9.3 错案清单：高频错误的结案汇编

本节摘要：锁存器、多驱动、位宽截断、阻塞误用、时钟当数据、复位漏洞、符号混算——这几类错误贡献了 RTL 工程的大半返工。每条错案给症状、根因与根治手法，用途有三：设计自查、代码评审提问、Lint 规则来源。

三案侦破手法练完，最后一站是结案汇编：把全书散落各章的错误按案卷格式归档。这份清单的排序依据不是严重度，而是「案发率乘以排查成本」——排在前面的，就是工程里最常发生、又最耗人时的那些。

案卷一：锁存器意外推断

症状：综合面积偏大、时序报告出现无法归类的电平敏感路径、组合输出在某些输入组合下保持旧值。根因：组合块分支不全，工具为满足「保持」语义推断出锁存器。根治：块首默认值加 case 补 default，双保险写法在 8.1 节给过样板。自查一问：每个组合 always 块，任何输入组合下所有输出是否都有明确的新值？这案卷在 8.1 节有完整门诊记录，此处归档备查。Lint 项「锁存器推断」直接对应，门禁应设为零容忍。

案卷二：多驱动冲突

症状：综合直接报错（这是好情况），或仿真结果随调度漂移（这是坏情况）。根因：同一个 reg 被两个 always 块赋值，或 wire 被多处 assign 且并非有意的三态设计。根治：一个信号一个驱动者；需要「多个来源汇入」时，显式写优先级选择器，或用 5.3 节的三态建模（仅限总线场景）。这案卷的隐蔽形态是「通过 generate 或条件编译间接产生的双驱动」——源码里各自看着干净，特定配置下撞车，参数化工程的配置矩阵要覆盖到驱动者检查。

案卷三：位宽静默截断

症状：数值偶发偏差、计数器提前回卷、拼接结果高段恒为零。根因：赋值上下文宽度小于表达式真实需要，第 2 章讲过竞赛规则与字面量默认 32 位的坑。根治三件套：结果位宽预留（N 位加 M 位，和 N 加一位，积 N 加 M 位）、字面量一律带位宽、拼接显式计数。自查一问：这份代码里每一个算术结果，最大值是多少位？答案与左值位宽逐一对照。

// 截断案的典型现场与两种写法
reg [7:0]  cnt;
reg [15:0] total;

// 写法一：依赖上下文竞赛，cnt 乘 4 的中间结果在 16 位上下文里计算，此处恰好安全
total = total + cnt * 4;

// 写法二：显式放宽，不依赖读者的位宽推算
total = total + ({8'd0, cnt} * 4'd4);

// 事故现场示意：和需要 9 位，左值只有 8 位
// cnt = cnt + 9;   // 循环到头回卷，静默截断
​

案卷四：阻塞与非阻塞误用

症状：仿真换工具结果不同、移位链一拍穿透、流水线寄存器「合并」。根因与机理在 3.2 节与 9.2 节双重立案：语义依赖与调度依赖双重灾难。根治：铁律加 Lint 门禁，时序块禁阻塞、组合块禁非阻塞、块内禁混用。这案卷的特殊性在于「简单场景测不出」——两三行的小模块怎么跑都对，规模一大、块间交互一多才爆雷，所以它只能靠纪律预防，不能靠测试兜底。

案卷五：组合信号进入时钟与复位端

症状：板上偶发假脉冲、假复位，仿真完全正常。根因：比较器、译码器等组合输出被当作时钟沿或异步复位使用，毛刺直接被放大成事件。根治：统一时钟加使能表达同样逻辑；复位入口一律过同步器。自查一问：全设计里时钟与复位信号的驱动者是谁——答案必须永远是「时钟树或复位同步器」，出现任何组合逻辑名即为违例。这案卷在 4.2 节有完整的正反对照代码。

案卷六：复位覆盖不全

症状：上电后部分寄存器输出 x、状态机初始行为不确定、仿真前期波形一片灰。根因：控制状态寄存器未纳入复位，或复位条件漏分支。根治：复位策略逐寄存器登记（哪些复位、复位值、同步异步），4.3 节的登记清单直接套用。判别标准：控制类寄存器（状态机、握手、使能）必须复位，数据通路中间寄存器可以豁免——豁免是设计决策，要显式写进文档而不是默认遗漏。

案卷七：符号混算

症状：比较结果与数值直觉相反、负数判成大正数、移位后符号丢失。根因：表达式中混入无符号操作数，整式按无符号计算（2.3 节的传染规则）。根治：混算处显式转换符号（用语言提供的符号化系统函数包裹），比较两侧类型一致。自查一问：这份代码里所有带符号运算，操作数是否全部有 signed 声明？流水账式的检查枯燥但有效——这案卷的错误在仿真里能复现，属于「肯查就查得出」的一类。

清单的用法：从结案到防线

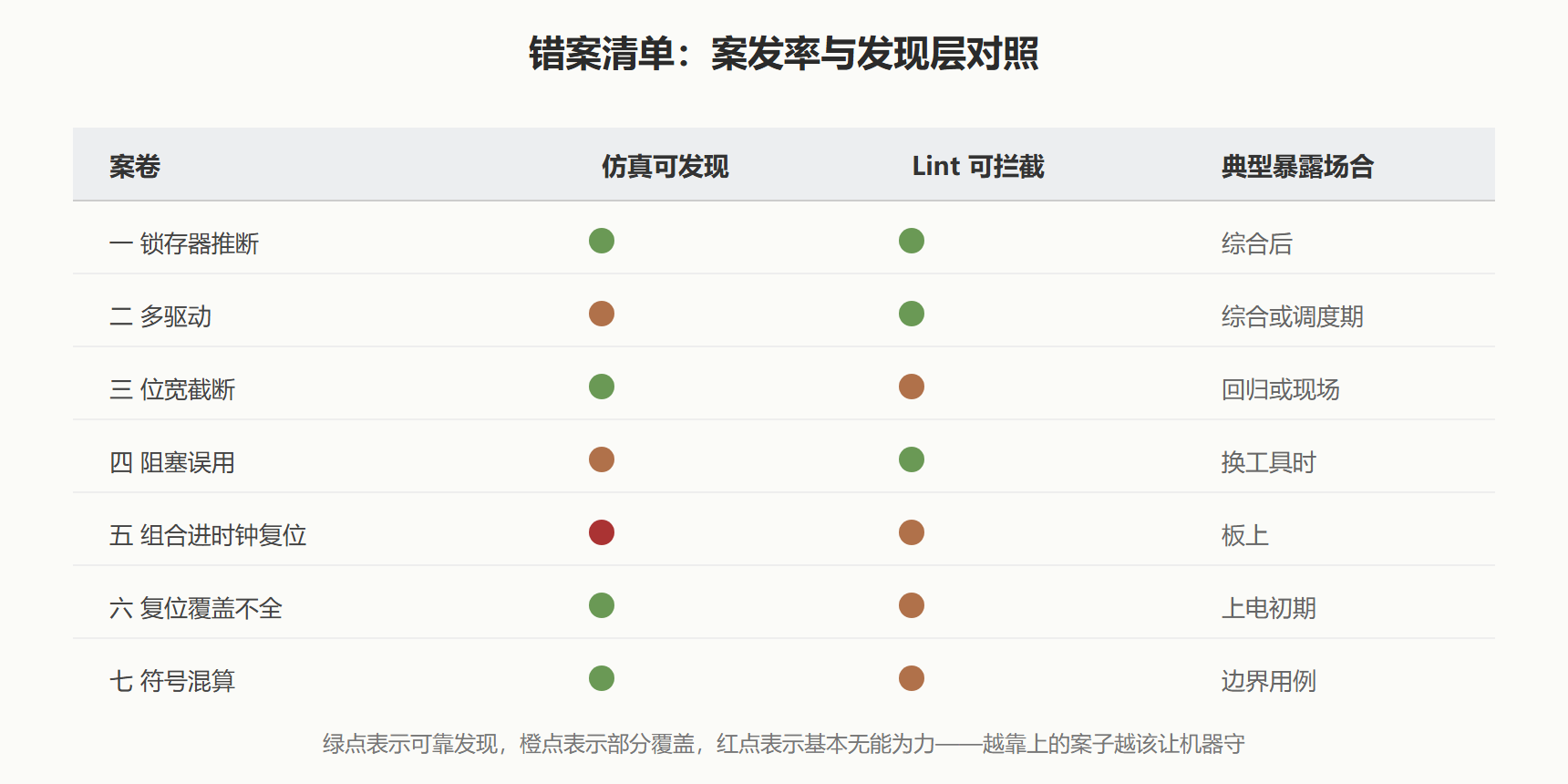

这份清单的正确打开方式是三种角色。其一，设计自查：模块写完，七条案卷逐条过——每条的「自查一问」就是检查动作，成本是十几分钟。其二，评审提问：评审别人的代码时，案卷转化为固定问题（这个组合块所有分支都赋值了吗？这个信号的驱动者唯一吗？），机器与人工各查各的。其三，规则来源：每条案卷对应的 Lint 检查项前面都标了覆盖度，门禁配置照着设——仿真抓不到的案子（组合进时钟端、阻塞误用），恰好都是 Lint 能拦的，机器分工的合理性就摆在这张对照表里。

最后是清单的维护：每接一个新项目，把上一项目的调试记录翻出来，凡符合现有案卷的补细节，新病种立案。清单的厚度就是经验本身——这本教程的所有章节，说到底都是在给这份清单写「案卷的背景材料」。

用清单驱动评审的实例

以评审一个中等规模模块为例演示清单的用法。第一步，结构扫描：数出模块里的 always 块数量，逐个标注组合还是时序，组合块查敏感列表写法与分支完整性，时序块查赋值符号与复位覆盖。第二步，信号扫描：每个输出信号找驱动者，验证唯一性；每个跨模块信号确认位宽两侧一致。第三步，边界扫描：找所有算术表达式核对结果位宽，找所有比较表达式核对符号属性。三步走完通常十几分钟，覆盖七条案卷的全部自查一问。

这套流程的价值在于「评审可以委托」。机器能查的（锁存器、多驱动、混用赋值）交给 Lint 门禁，人只查机器查不了的（位宽意图、复位策略、跨域设计决策）——人机分工清楚后，评审的质量不再依赖评审者的状态与经验厚度，新成员拿到清单也能做出合格的评审。

本节要点回顾

• 七条案卷覆盖大半返工：锁存器、多驱动、截断、阻塞、组合进时钟复位、复位漏洞、符号混算；
• 案卷排序按损失期望：案发率高加排查贵的排前面，防线资源跟着排序走；
• 每案配一个自查一问：设计自查的成本是十几分钟，收益是拦截一整类事故；
• 仿真与 Lint 分工互补：仿真抓得出的靠回归，仿真抓不出恰好是 Lint 强项；
• 豁免要显式：不复位的寄存器、不检查的信号，写进文档的是决策、默认漏掉的是事故；
• 清单是活的资产：每个项目的调试记录都该回流成新案卷或旧案补充。

全书九章至此结卷。愿这份清单在你的项目里不断增厚，而每一条新增的案卷，都来自别人已经替你踩过的坑。
