本节摘要：VHDL 与软件语言的根本差异在于并发——代码描述的是同时存在的电路结构，而不是逐条执行的指令。本节用对照代码建立"实体管接口、架构管内部、信号是连线"的核心心智模型，为整本教程的动手路线打好思维底子。

从一段熟悉的代码说起

写过 C 或 Python 的人看到下面两行，会本能地认为"先执行第一行，再执行第二行"：

y <= a and b;
y <= a or c;
​

在 VHDL 里这个本能是错的。这两行是并发信号赋值，各自描述一根组合逻辑的连线：一根接的是与门输出，一根接的是或门输出。两根线同时驱动同一个信号 y，在真实的电路上这叫多驱动冲突，仿真器会直接把 y 驱动成 'X'（冲突值）警告你。它不是"后一行覆盖前一行"，而是"两根线打架"。

这不是语法细节，这是世界观。软件语言的世界里时间是串行的：一条语句执行完才有下一条。硬件的世界里时间是并行的：上电的一瞬间，所有门电路同时开始工作。VHDL 作为硬件描述语言，用文本去刻画这个并行世界，所以它的基本单位不是"语句流"，而是"同时存在的结构"。

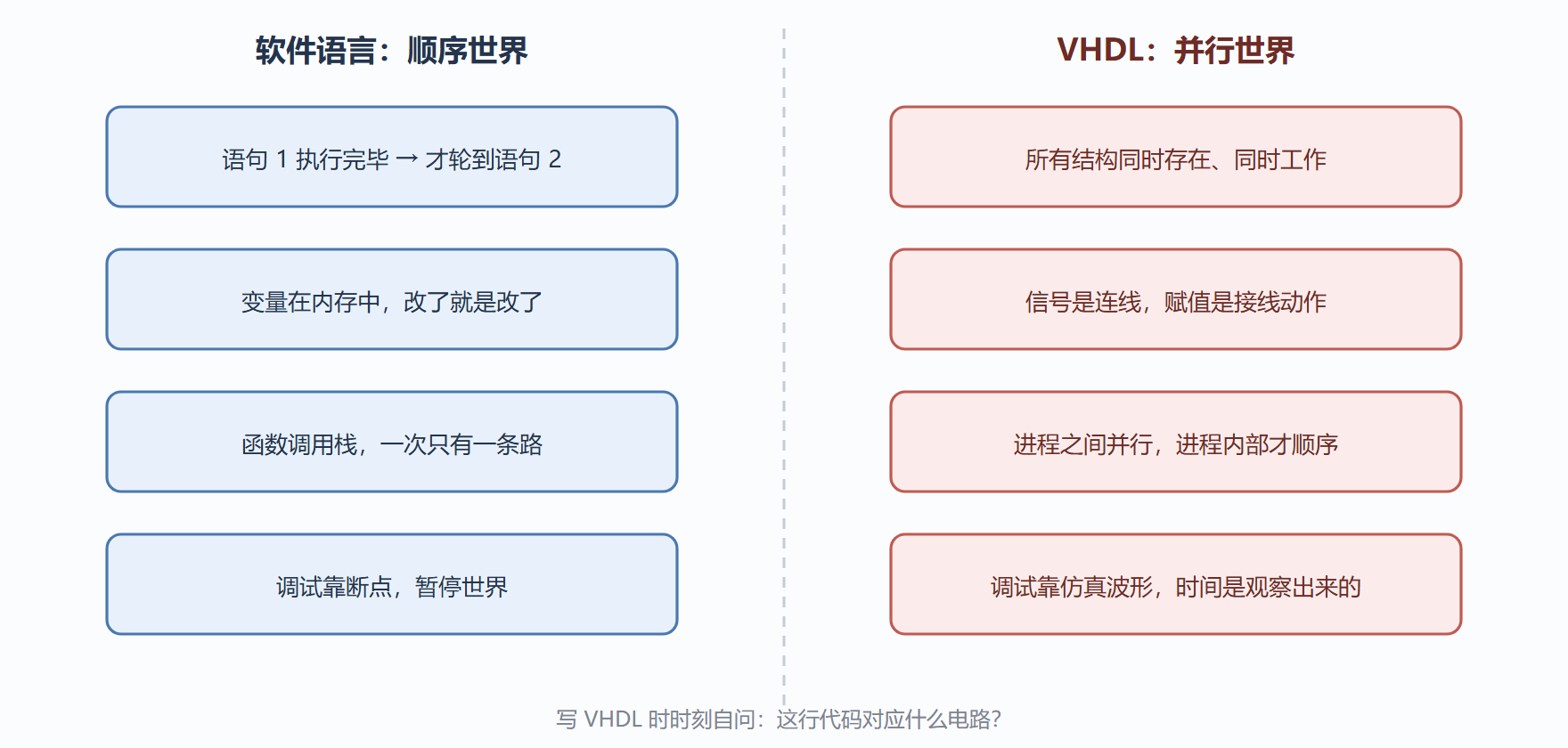

图：软件思维与硬件思维的对照

三块积木：实体、架构、信号

把世界观落成代码，只需要三块积木。**实体（entity）**描述电路的外观：有哪些输入输出端口、每个端口是什么方向、什么类型。它相当于芯片的封装俯视图，只管引脚不管内部。**架构（architecture）**描述电路的内脏：端口之间怎么连、有哪些中间信号、有没有寄存器和状态机。一个实体可以配多个架构，比如一个行为级描述用于仿真、一个门级描述用于综合。**信号（signal）**是架构内部的连线，声明在 architecture 与 begin 之间。

看一个最小的完整例子，一个二选一数据选择器：

library ieee;
use ieee.std_logic_1164.all;

-- 实体：只描述接口，不涉及任何实现
entity mux2 is
  port (
    a, b : in  std_logic;      -- 两路数据输入
    sel  : in  std_logic;      -- 选择信号
    y    : out std_logic       -- 数据输出
  );
end entity mux2;

-- 架构：描述 a、b、sel 到 y 的连接关系
architecture dataflow of mux2 is
begin
  y <= a when sel = '0' else b;
end architecture dataflow;
​

逐行拆开看。library ieee; use ieee.std_logic_1164.all; 引入标准逻辑包，std_logic 这个类型就住在里面，几乎所有设计的第一行都是它。实体部分三个输入一个输出，in/out 是端口方向——这个方向约束是认真的：输入端口不能被赋值，输出端口不能被读取，违反了编译器直接报错。架构里的核心只有一句条件信号赋值：sel 为 '0' 时 y 接到 a，否则接到 b。注意 '0' 带单引号，它是 std_logic 类型的字面量，不是整数。

立刻动手：改一改，看现象

光看不动手，思维切换不会发生。把上面这个选择器存成你的第一个源文件，然后做两个实验。实验一：把架构里的语句复制成两行不同目标——

architecture dataflow of mux2 is
  signal tmp : std_logic;
begin
  tmp <= a when sel = '0' else b;
  y   <= tmp nand sel;        -- 故意再接一级逻辑
end architecture dataflow;
​

编译、仿真，你会看到 y 比 sel 变化晚了一瞬间（仿真里的 delta 延迟），因为信号经过了 tmp 这根中间连线。实验二：把两句的书写顺序对调，波形完全不变。这两个实验合起来说明一件事：架构里的并发语句描述的是拓扑，拓扑与书写顺序无关。

⚠️ 常见坑：从软件转过来的人最爱上溯输出端口，比如想在架构里读 y 的值参与运算。VHDL 不允许直接读 out 端口，标准做法是声明一个内部信号算好，再赋给端口，或者把端口声明成 buffer 方向（综合器支持，但可读性差，不推荐）。

设计文件的全貌：不止实体与架构

真实工程的源文件里还有几类常驻成员，先混个脸熟。库与包（library / package）：std_logic、numeric_std 这些类型与函数都住在标准包里，文件开头那两行 use 就是进口手续；自己反复使用的类型、常量与子程序也可以打成私有包，多个设计共用一份。配置（configuration）：当一个实体挂了多个架构时，配置决定这次仿真或综合用哪一个，相当于给实现"点名"，第 2 章会再遇到它。测试台（testbench）：给设计喂输入、检查输出的顶层壳子，第 1.3 节马上动手写。一个典型工程的文件构成大致是：设计文件若干、私有包零到若干、测试台若干、顶层测试台一个。现在只需要记住这个目录骨架，每个成员都会在后续章节亲手写一遍。

还有一件小事值得从第一天养成：注释与命名的纪律。VHDL 的注释由双横线开始到行尾，本节代码里的每条注释都在示范"注释写意图、不写翻译"——-- 两路数据输入 说的是这根线的角色，而不是把 port 翻译成中文。信号名、架构名同理：dataflow 说明这是数据流风格，rtl 说明这是可综合实现。硬件代码的第一读者是几个月后的你，其次才是综合器，顺序别弄反。

本节要点回顾

• 并发是底色：架构中的并发语句同时生效，书写顺序不代表执行顺序；
• 实体管接口，架构管内脏：接口与实现分离，让同一份端口定义可以配多种实现；
• 信号是连线不是变量：赋值的意义是"接上"，不是"存值"；
• 端口方向有牙齿：in 不可赋值、out 不可读取，编译期就拦下；
• std_logic 是主角：来自标准逻辑包，字面量要带单引号，九个值的含义下一章展开；
• 验证思维切换的标志：你能对任意一行代码回答"它对应什么电路"。

下一节解决"在哪写、在哪编译、在哪看波形"的问题——三条工具路线，总有一条适合你的电脑和板卡。
