1.2 工具链选择与安装
1.2 工具链选择与安装
本节摘要：VHDL 开发环境有三条主流路线——赛灵思 Vivado、英特尔 Quartus Prime、开源组合 GHDL 加 GTKWave。本节给出选型建议、安装要点与验证方法，目标是这一节结束时你的机器能编译并仿真 VHDL 源文件。
先决定走哪条路线
选工具的唯一标准是你的板卡与目的，不是工具的名气。手里是赛灵思（现 AMD）系的板子，比如 Spartan、Artix、Zynq 系列，装 Vivado；手里是英特尔或原 Altera 系的板子，比如 Cyclone、MAX 系列，装 Quartus Prime；暂时没板子、只想先把语言学会，走开源路线 GHDL 加 GTKWave，两个加起来不到一百 MB，五分钟装完。
| 对比项 | Vivado | Quartus Prime | GHDL + GTKWave |
|---|---|---|---|
| 覆盖厂商 | AMD 赛灵思系 FPGA | 英特尔系 FPGA | 与厂商无关，只管仿真 |
| 安装体积 | 约七十 GB 起步 | 约二十 GB | 不到一百 MB |
| 仿真器 | 自带仿真环境 | 自带仿真工具 | GHDL 编译加 GTKWave 看波形 |
| 综合与上板 | 支持，生成比特流 | 支持，生成比特流 | 不支持，需配合厂商工具 |
| 授权 | 免费版够入门用 | 免费版够入门用 | 完全开源免费 |
| 适合人群 | 有赛灵思板卡 | 有英特尔板卡 | 无板卡先学语言 |
我的建议直接给：没板子就先装 GHDL，本教程前三章的例子全部能在 GHDL 上跑；等确定买哪块板子再装对应的厂商工具。厂商工具的安装器都提供"按器件家族裁剪"的选项，只勾你板子那一族，能省下一半硬盘空间。

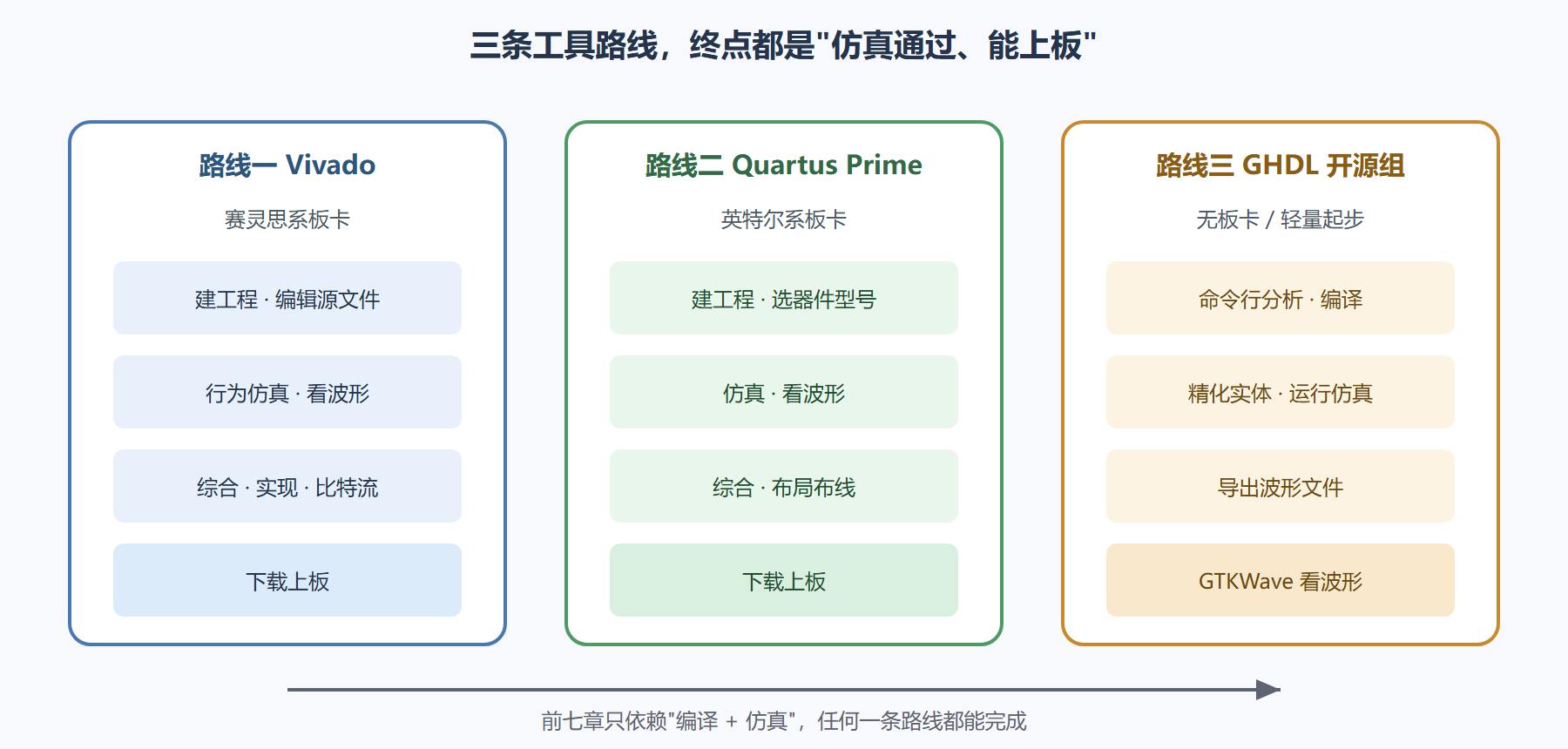

图：三条工具路线的分工
安装要点与验证
Vivado：从 AMD 官网下载安装客户端，选免费授权版本。安装类型选自定义，器件家族只勾你板子所属系列，比如 Artix-7。装完在开始菜单能打开软件即算成功；首次打开会提示激活，免费许可证在线获取即可。Quartus Prime：英特尔官网下载精简版，同样按器件家族裁剪。GHDL：Windows 下下载预编译包解压，把可执行目录加入系统路径；GTKWave 同样解压即用。以 GHDL 为例，验证安装只需两步，在命令行执行：
ghdl --version gtkwave --version
两条命令都能打印版本信息，环境就绪。Windows 系统若提示找不到命令，是路径没加对；重新检查系统环境变量里的路径条目。Linux 下多数发行版可以直接用包管理器安装 GHDL 与 GTKWave，装完无需任何配置。
⚠️ 常见坑：Vivado 与 Quartus 对中文用户名路径极其敏感，安装路径、工程路径里带中文或空格，综合时可能莫名报错。装软件和建工程都用纯英文路径，能省掉一大类诡异问题。
用 GHDL 编译第一个文件
环境装好，马上用它烧一遍流程。把上一节的选择器源文件放在一个空目录里，命令行进入该目录，依次执行：
ghdl -a mux2.vhd -- 分析源文件，检查语法与静态语义 ghdl -e mux2 -- 精化实体，生成可仿真的目标码
-a 步骤只做语法与语义检查，报错信息会精确到行号；-e 步骤把实体链接成可运行的仿真对象。没有任何输出就是最好的输出——命令行工具不说话，意味着没毛病。这一步通过，说明你的环境已经具备整本教程前七章所需的一切能力。厂商 IDE 的对应操作是"新建工程、添加源文件、运行行为仿真"，图形界面把这些命令藏进了按钮里，背后机制完全相同。
装完之后的第一处配置
三件套之外还有两个小配置影响日常手感。一是编辑器：厂商 IDE 自带编辑器够用，但语法高亮、括号匹配、自动补全这些能力，任何现代代码编辑器装上 VHDL 插件后都更好用；用外部编辑器改代码、回 IDE 点编译，是很多工程师的常态组合。GHDL 路线本来就是"编辑器 + 命令行"，天然支持这种分工。二是工程目录规范：建议从今天起固定一个骨架——每个练习或项目一个独立文件夹，里面再分源文件与仿真输出两类；GHDL 的中间产物（分析生成的 work 库文件、波形文件）全在当前目录，独立文件夹让它们不互相污染。
版本方面一个提醒：VHDL 有多个标准版本（1987、1993、2008、2019），主流工具默认按 1993 或 2008 处理。本教程代码以 2008 为准（比如 process(all) 与 std.env.stop），GHDL 需要在分析命令里显式加标准开关（例如 ghdl -a --std=08 文件名），Vivado 与 Quartus 新版默认即支持。若编译报"某某语句不认识"，第一反应就查标准版本开关，能少走半小时弯路。
💡 关键直觉：把工具链理解成"编译器 + 仿真器 + 制造器"三件套。编译器认语法，仿真器认行为，制造器（综合器）认电路。前七章你主要跟仿真器打交道，第 7、8 章才轮到综合器登场。
本节要点回顾
- 选型看板卡：赛灵思系装 Vivado，英特尔系装 Quartus，无板卡走 GHDL；
- 裁剪安装：只勾选自己板子的器件家族，硬盘与时间都省一半；
- 验证标准：命令行能打印版本号、源文件能通过分析与精化；
- 路径纪律：安装与工程路径全英文，避开一类顽固报错；
- 三件套心智模型：编译器管语法、仿真器管行为、综合器管电路。
实战延伸：三个工具链的工程取舍
GHDL + GTKWave 是纯开源零成本方案，适合学习、单元测试和 CI 流水线。但 GHDL 的 VHDL-2008 支持有限，部分新语法（vunit、记录类型）会报错。
Vivado 是 Xilinx 设备的官方套件，集综合、仿真、实现、烧录于一体。免费版（WebPack）支持中小规模器件。学习曲线陡，但工业界岗位要求 Vivado 经验最广。
Quartus Prime 是 Intel/Altera 设备的官方套件，ModelSim-Intel 仿真器集成紧密。如果目标是 Intel FPGA，Quartus 是必选。
工程上的常见路径：学习期用 GHDL（轻量、命令友好）；项目期用 Vivado/Quartus（综合报告可信）；验证跨平台代码用 ModelSim DE（商业 VHDL 仿真标杆）。
反例
"用 GHDL 写完代码丢到 Vivado 综合"——这是新手最常踩的坑。GHDL 仿真通过不代表 Vivado 能综合，因为 Vivado 对类型推断、信号初始值敏感。务必在目标工具链里跑通综合 + 实现 + 时序报告，再写测试台。
