7.3 时序报告解读与优化

7.3 时序报告解读与优化

本节摘要：时序报告回答"电路跑多快、差在哪"。本节讲建立与保持两类违例的物理含义、WNS 与 WHS 两个关键数字、最差路径的逐级拆读方法，以及按优先级排列的时序优化动作清单。

两个数字定全局：WNS 与 WHS

打开时序报告，先看汇总区的两个数字。WNS（最差建立余量，Worst Negative Slack）：每条寄存器到寄存器路径的"周期预算减去实际耗时"，全设计取最小值。正数代表全部收敛，负数代表最差路径超时——负零点三纳秒的意思是"这条路径慢了零点三纳秒"。WHS（最差保持余量）：检查数据不能"到得太快"以致覆盖了下一级的保持窗口。建立违例是"太慢"，降频可救；保持违例是"太快"，与频率无关，必须靠布线修——这是两类违例最本质的区别。

初学项目里 WHS 违例罕见（布线器基本都能自动修复），绝大多数精力花在 WNS 上。看汇总时还要留意违例路径条数：一条违例与五百条违例是两种性质的问题——前者是个别路径超长，后者可能是时钟周期定得不切实际。

拆一条最差路径

点开 WNS 对应的最差路径，报告列出路径上的每一站：源触发器、途经的每个 LUT、目的触发器，每站标注自身延迟与累计延迟。拆读示范（数值为示例）：

Source: cnt_reg[3]  (触发器输出延迟 0.42 ns)
  → LUT3 (加法器低位)      逻辑 0.31 ns + 布线 0.55 ns   累计 1.28
  → CARRY4 (进位链)        逻辑 0.06 ns + 布线 0.10 ns   累计 1.44
  → LUT5 (比较器 MAX 判断) 逻辑 0.31 ns + 布线 0.85 ns   累计 2.60
Destination: cnt_reg[2]/D
建立时间 0.35 ns，周期预算 20 ns → 余量 +16.4 ns（远未到极限）
​

拆读看三件事：累计时间都花在哪一站（布线占比高说明布局差或扇出远）、级数有多深（LUT 数量多说明组合逻辑写复杂了）、余量差多少（差零点几纳秒与差五纳秒的对策完全不同）。多数初学项目的 WNS 都相当宽裕——50 兆时钟、几十级逻辑的规模远未逼近器件极限；真正紧张的是高速接口与深流水线场景。

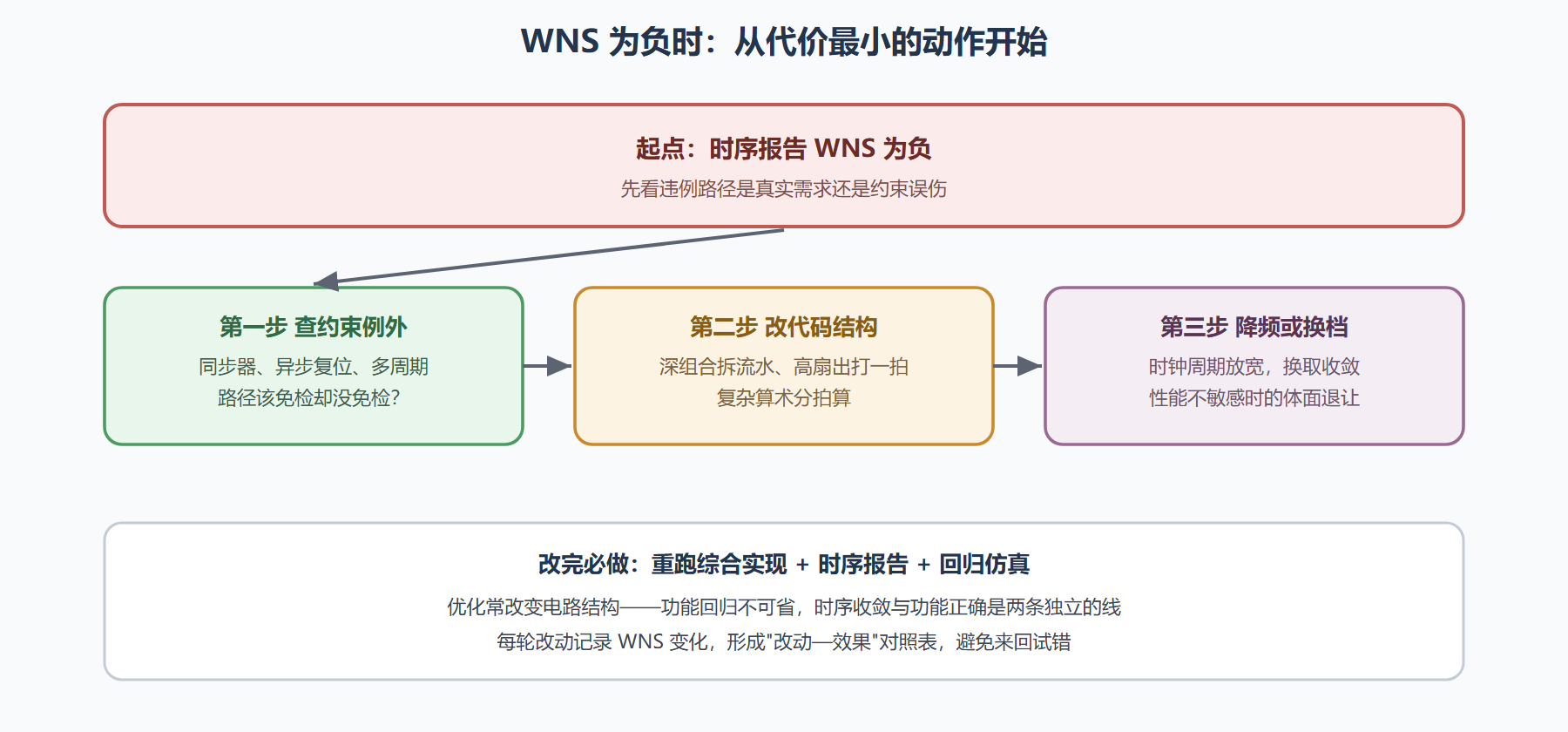

图：时序优化的动作顺序

两个实战优化案例

案例一：比较器挡路。 计数器里 if cnt = MAX then ... 的比较器串在自增路径上，LUT 级数偏深。改法是把比较挪出关键路径：单独一个并发语句算 cnt = MAX，寄存一拍后再参与判断，比较延迟从数据路径移到控制路径。功能等效（判断晚一拍知晓，计数行为不变），WNS 明显改善。案例二：高扇出使能。 一个使能信号驱动两百个触发器，布线延迟劣化。改法是让工具复制寄存器（综合属性 max_fanout）或手工按区域拆成几个使能寄存器，扇出分摊。两个案例的共同套路：先从报告找到"最疼的那一站"，再对着那一站动刀，盲目改代码撞运气是时序优化的大忌。

⚠️ 常见坑：把 WNS 为负当成代码错误，上来就大改逻辑。实际上先查约束误伤——同步器没标伪路径、多周期没声明，这两类"假违例"占新手项目违例的相当比例。约束改一行、日志重跑，比重构代码便宜百倍。

💡 关键直觉：时序收敛是"预算管理"。周期是收入，逻辑、布线、建立时间是支出，WNS 是结余。优化就是砍支出（减级数、降扇出）或增收入（降频放宽周期）；先查有没有记错账（约束例外），再谈砍支出。

本节要点回顾

• WNS 看建立（太慢，降频可救），WHS 看保持（太快，与频率无关）；
• 违例条数定性问题：一条是路径问题，一大片是规格问题；
• 拆路径看三件事：耗时集中在哪、级数多深、余量差多少；
• 优化顺序：先查约束例外、再改代码结构、最后降频退让；
• 每轮优化必跑功能回归：时序收敛与功能正确是两条独立的线，缺一不可。

实战延伸：时序报告的 3 个关键数字

report_timing_summary 输出三个核心指标：

1. WNS（Worst Negative Slack）——所有路径中最差的负 slack。如果 ≥ 0，所有路径都满足时序；如果是负数，绝对值就是失败的余量。
2. TNS（Total Negative Slack）——所有失败路径的 slack 之和。比 WNS 更能反映全局情况。
3. WHS（Worst Hold Slack）——保持时间最差值。保持违例比建立违例更隐蔽（不会让频率降低，但会让电路在某些条件下出错）。

优化路径

Setup 违例（建立时间不满足）：

1. 降低时钟频率（最暴力）
2. 插寄存器做流水线（增加 latency 换 throughput）
3. 逻辑优化——把长链组合逻辑拆开
4. 重新平衡扇出——max_fanout 约束让工具复制高扇出信号
5. 物理优化——place_design 后做 phys_opt_design

Hold 违例（保持时间不满足）：

1. 在路径上插 buffer 延迟
2. 走线绕远（工具自动）
3. 通常 Setup 过了 Hold 也会过，但跨时钟域边界、PLL 输出等场景可能 Hold 违例

工具提示

Vivado 的 report_cdc 工具能识别跨时钟域路径，并检查是否有合适的同步器。Quartus 的 Timing Analyzer 集成了类似功能。

实战延伸：常见违例的根因和修法

工具支持

Vivado 的 report_timing 能列出每条失败路径的具体位置和延迟。点击路径能跳到 RTL 源码。Quartus 的 Timing Analyzer 也有类似功能。
