7.2 时钟约束基础

7.2 时钟约束基础

本节摘要：约束文件是写给时序工具的"设计意图说明书"。本节讲最常用的三类约束——主时钟周期、输入输出延迟、伪路径例外，逐条解释物理含义与书写方法，并给出单时钟设计的完整约束模板。

没有约束，时序分析就是空转

综合器把设计变成电路后，静态时序分析器要回答一个问题：每个触发器到下一个触发器的路径，能不能在一个时钟周期内走完？要回答它，分析器至少需要知道周期是多少——这正是约束提供的。不加约束，工具要么不分析、要么按默认频率敷衍分析，报告一片"绿色"的假象；板子一上电，真实时钟下的违例立刻现形。约束的首要作用由此而来：声明时钟，激活真实的时序分析。

约束的通用语法是 SDC 风格（各厂商工具均兼容或近似），三条最常用命令：

# 主时钟：周期 20 ns（50 MHz），占空比 50%，接到 clk 端口
create_clock -period 20.000 -name sys_clk -waveform {0.000 10.000} [get_ports clk]

# 输入延迟：上游器件数据在时钟沿后最多 6 ns 到达输入端口
set_input_delay -clock sys_clk -max 6.0 [get_ports {a b op}]

# 输出延迟：下游器件需要至少 4 ns 的数据建立时间
set_output_delay -clock sys_clk -max 4.0 [get_ports {y}]
​

逐条读物理含义。create_clock 声明板上真实时钟：周期、波形、挂在哪个端口。此后分析器以此为节拍基准做全芯片分析。set_input_delay 描述外部世界的慢：输入信号不会踩着时钟沿精确到达，它在沿后最多六纳秒才稳定，这六纳秒要从本芯片的周期预算里扣掉。set_output_delay 同理描述下游的要求：本芯片输出必须在时钟沿前四纳秒就稳定，供下游采样。输入输出延迟合起来，把"板级互联"纳入了芯片时序分析——没有它们，端口路径不被分析，板级偶发错误无从预警。

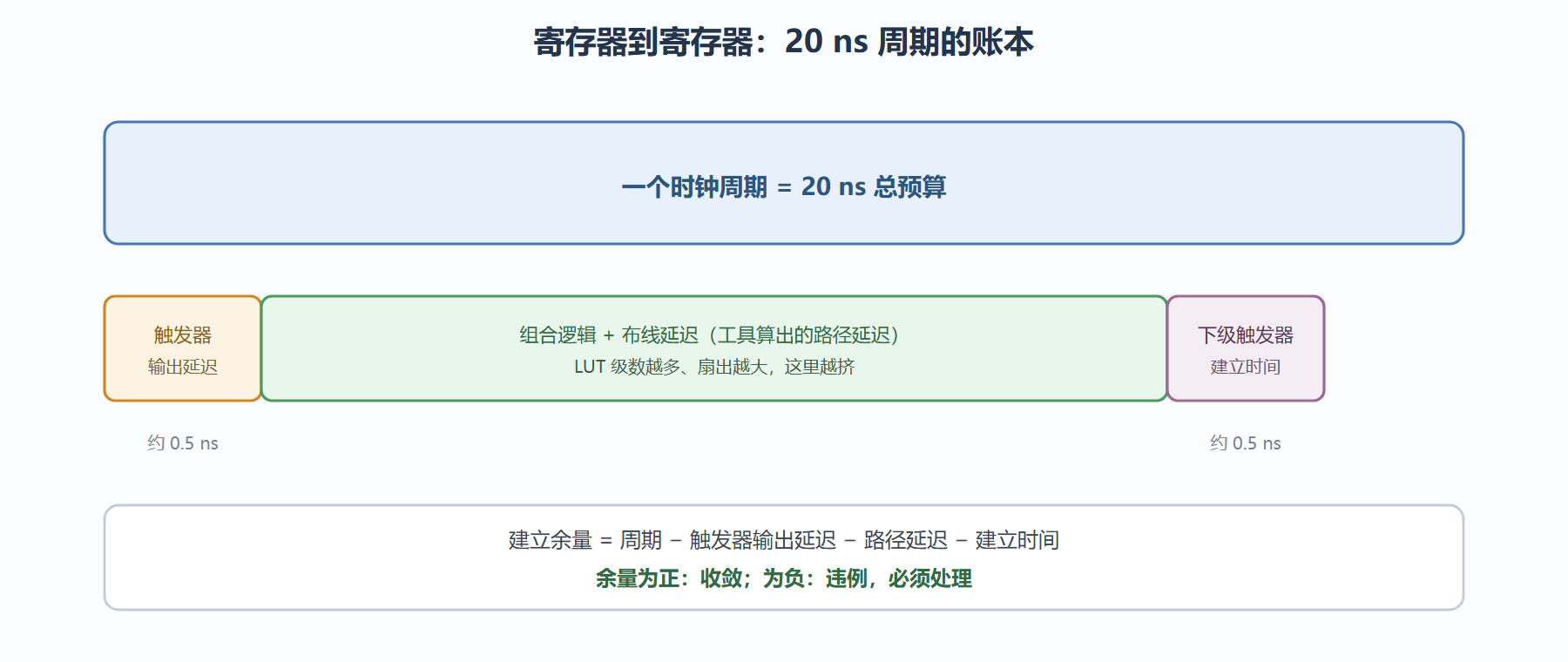

图：一个时钟周期的时间预算怎么分

例外约束：告诉工具"这条路不用查"

真实设计里有几类路径天生不需要单周期检查，硬查反而虚报违例。伪路径（false path）最常见：

# 异步输入经过两级同步器后进入主时钟域，同步器本身不查时序
set_false_path -to [get_cells {sync_ff1_reg*/D}]

# 复位信号异步释放，不参与建立检查
set_false_path -from [get_ports rst]
​

两级同步器（输入打两拍）是跨时钟域的标准防线，它的第一级触发器可能进入亚稳态，时序本来就"管不着"——标成伪路径，分析器不再用主时钟苛求它。多周期路径（multicycle）是另一类例外：某些数据两拍才更新一次，单周期检查过于严苛，用 set_multicycle_path 放宽一拍。例外约束的原则：每条例外都要有明确的物理理由，并在注释里写清——例外是免检通道，开多了报告全绿但板子翻车，比不查更危险。

单时钟设计的完整模板

入门阶段的绝大多数设计是"单时钟 + 若干异步输入 + 若干输出"，约束模板可以固化：

# 时钟声明（按板上晶振改周期）
create_clock -period 20.000 -name sys_clk [get_ports clk]

# 异步输入：不进时序分析核心，靠两级同步器进域
set_false_path -from [get_ports {rst_n key_in}]

# 常规输入输出延迟
set_input_delay  -clock sys_clk -max 6.0 [get_ports {a b op}]
set_output_delay -clock sys_clk -max 4.0 [get_ports {y seg}]
​

四段结构：时钟、异步例外、输入延迟、输出延迟。约束文件随设计代码一起版本管理，改时钟周期时只动第一段。这个模板能覆盖到本教程第 8 章上板前的全部需要；未来接触多时钟域（DDR、高速接口）再扩展生成时钟、时钟组隔离等高级约束。

⚠️ 常见坑：约束里的端口名与实体端口对不上（改名后忘同步），get_ports 匹配不到对象，工具静默跳过——约束形同虚设。每次跑完约束，检查日志里"已应用约束数"与预期一致；工具一般会警告未匹配的对象，这条警告同样必须清零。

💡 关键直觉：约束是设计规格的一部分，不是工具的配置杂务。"这个设计跑 50 兆、输入最慢六纳秒、输出要提前四纳秒稳定"——这些话写给工具，才有人替你全芯片核查一遍。

本节要点回顾

• 先有约束才有分析：声明时钟即激活时序核查，无约束的绿色报告是假象；
• 输入输出延迟把板级世界纳入分析：上游的慢与下游的要求都要扣预算；
• 例外要带物理理由：同步器首级、异步复位走伪路径，多周期路径注明数据节奏；
• 模板固化：单时钟设计的四段式约束可直接复用，随代码一起版本管理；
• 核查约束生效数：端口改名导致的静默失配是最阴险的约束失效。

实战延伸：SDC 文件的 4 个核心命令

# 1. 创建时钟
create_clock -name clk_100m -period 10 [get_ports clk]

# 2. 输入延迟（数据相对于时钟的到达时间）
set_input_delay -clock clk_100m -max 4.0 [get_ports data_in*]
set_input_delay -clock clk_100m -min 1.0 [get_ports data_in*]

# 3. 输出延迟（数据相对于时钟的输出时间）
set_output_delay -clock clk_100m -max 5.0 [get_ports data_out*]
set_output_delay -clock clk_100m -min 0.5 [get_ports data_out*]

# 4. 伪路径（不需时序分析的路径）
set_false_path -from [get_clocks clk_a] -to [get_clocks clk_b]
​

前 3 个定义时钟域和接口时序，第 4 个排除跨时钟域（CDC）路径——CDC 需要专门的同步器处理，约束工具不知道。

跨时钟域的常见错误

忘记给新时钟 create_clock——Vivado 报告"no clock found"，综合器把整个模块当异步，结果不可预期。

只约束主时钟不约束衍生时钟（PLL/MMCM 输出）——衍生时钟频率不固定，工具会做最坏估计，可能误报时序违例。

工程建议

• 跑综合前先看"clock interaction report"，确认所有时钟都被约束
• 跨时钟域路径用 set_false_path 或 set_max_delay -datapath_only
• 用 report_timing_summary 看总体时序
