9.2 数值模拟技术
9.2 数值模拟技术
本节摘要：数值模拟把微分方程变成步进计算：点质量与六自由度积分管飞行弹道，有限元管侵彻毁伤，专用程序管膛内两相燃烧。本节给出一个完整可运行的 RK4 弹道积分器（含阻力表插值），讲清六自由度模型多出的三个转动自由度、有限元求解侵彻的时间步约束与网格收敛检验，以及数值结果的两条通用质检线。9.1 节立了标尺，本节造主力工具。
位置感：这是全册技术的合流点——第 2 章的燃速方程、第 4 章的弹道方程、第 5 章的材料响应，都在数值框架里找到各自的求解器。1946 年 ENIAC 用几十秒算一条弹道，如今你的笔记本一秒能算上万条——工具的成本塌了，方法论没变：离散、步进、校验。
把微分方程交给机器
点质量积分器：三十行算完一条弹道。下面是本册的主角代码——RK4（四阶龙格-库塔）积分的点质量弹道，阻力系数按速度查表插值：
import math def drag_coefficient(mach): """简化阻力表（量级参考 G7 类弹形，实际工程用完整表）""" table = [(0.0, 0.12), (0.8, 0.13), (1.0, 0.30), (1.2, 0.34), (2.0, 0.30), (3.0, 0.26), (5.0, 0.22)] for (m1, c1), (m2, c2) in zip(table, table[1:]): if m1 <= mach <= m2: t = (mach - m1) / (m2 - m1) return c1 + t * (c2 - c1) return table[-1][1] if mach > table[-1][0] else table[0][1] def derivatives(state, m, d, rho0=1.225, g=9.8, a_scale=110.0): """状态 = [x, y, vx, vy]；温度分层按海平面梯度折算声速""" x, y, vx, vy = state v = math.hypot(vx, vy) mach = v / (340.0 - 0.004 * y) # 声速随高度缓降 rho = rho0 * max(1.0 - y/11000.0, 0.30) # 指数分层的粗化版 Cd = drag_coefficient(mach) A = math.pi * (d/2)**2 Fd = 0.5 * rho * v*v * Cd * A return [vx, vy, -Fd/m * vx/v, -Fd/m * vy/v - g * a_scale/a_scale] def rk4_trajectory(v0=850.0, theta=45.0, m=45.0, d=0.155, dt=0.002): state = [0.0, 0.0, v0*math.cos(math.radians(theta)), v0*math.sin(math.radians(theta))] t = 0.0 while state[1] >= 0: k1 = derivatives(state, m, d) k2 = derivatives([s + 0.5*dt*k for s, k in zip(state, k1)], m, d) k3 = derivatives([s + 0.5*dt*k for s, k in zip(state, k2)], m, d) k4 = derivatives([s + dt*k for s, k in zip(state, k3)], m, d) state = [s + dt/6*(a + 2*b + 2*c + e) for s, a, b, c, e in zip(state, k1, k2, k3, k4)] t += dt return state[0], t R, T = rk4_trajectory() print(f"RK4 弹道：射程 {R/1000:.1f} km，飞行 {T:.0f} s")
RK4 每步要算四次导数（比欧拉法贵四倍），换来远高于欧拉法的精度阶——对弹道这类平滑问题，同样的步长下 RK4 误差小几个数量级。工程提示藏在代码里：步长折半测试是把关手段——dt 减半后结果变化小于千分之一，说明步长已够小；变化仍然明显，就继续减。这条测试比任何"理论最优步长"公式都可靠。
六自由度：补上转动。点质量不回答"弹丸姿势如何"，六自由度模型在三个平动方程外加三个转动方程：俯仰、偏航、滚转——4.3 节的进动与章动、5.2 节提到的终点姿态，都由这组方程描述。代价是气动参数从 1 个（Cd）膨胀到几十个（各阶力矩系数、阻尼导数），每个都要风洞或自由飞行试验标定。选型口诀：只关心落点用点质量，关心姿态与散布才上六自由度。
有限元与两相流：显微镜档。侵彻问题（第 5 章）用显式有限元求解：靶板与弹体剖成数万到百万级网格，材料模型（本构、损伤、状态方程）描述每个单元在高压高应变率下的行为，时间步被 CFL 条件锁死——声波在一个时间步内不得穿越最小的网格单元，对金属靶这通常意味着亚微秒级步长、万步级循环。膛内燃烧（第 2 章）则由两相流程序处理：固相药粒床与气相燃气的耦合流动，燃烧面退缩与颗粒应力都在方程里。这两档计算的共同点是参数饥渴：材料本构参数差两成，穿深结果就能差三成——没有配套试验数据的仿真只是漂亮的动画。

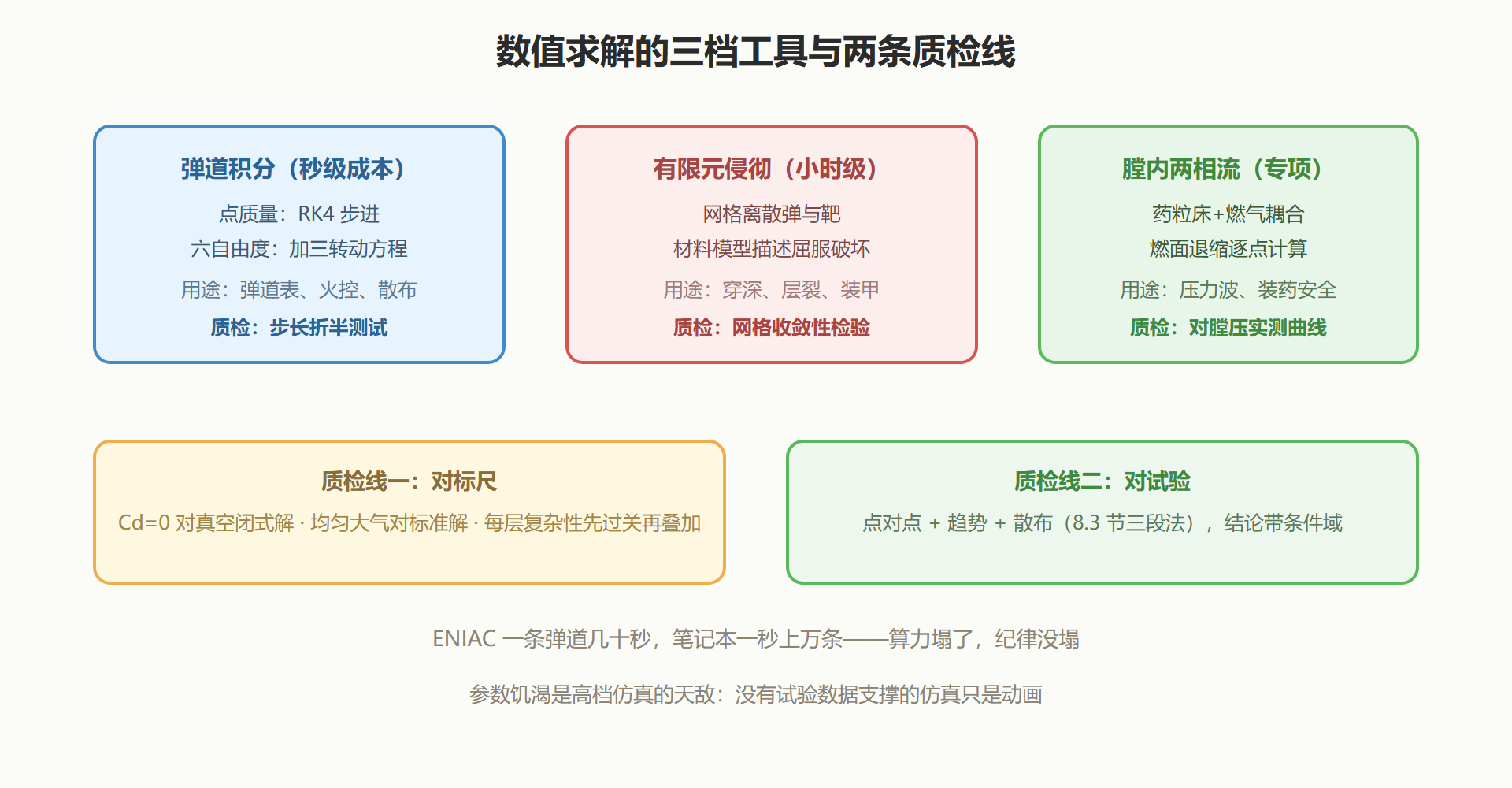

图：从方程到结果的数值流水线
网格收敛：仿真结果的第一道面试
有限元的结果依赖网格粗细——网格越细越接近真解，但成本越高。网格收敛性检验的标准动作：同一问题用粗、中、细三套网格各算一遍，关键量（如穿深）随网格加密收敛到稳定值，才说明结果可信；三套网格给出三个答案，说明结果还是网格的函数，不是物理的答案。这条纪律与 8.3 节的验证三段配套，构成仿真的完整质检：先确认算的是物理（收敛），再确认物理对不对（试验对照）。
💡 关键直觉：数值仿真的信任是分层建立的——算法对（真空标尺）、网格够（收敛检验）、参数准（试验标定）、验证域明（条件许可）。四层全过才算"结果"，缺任何一层都叫"探索"。
常见坑
- 用欧拉法积分弹道还嫌步长小了不够准。步长是补丁，算法阶数才是根本——先换 RK4 再谈步长；
- 拿单套网格的有限元结果当结论。没有收敛性检验的穿深数字，与掷骰子的区别只在置信的表情。
本节要点回顾
- RK4 是弹道积分的主力：四倍成本换数个量级的精度，步长折半测试定步长；
- 六自由度管姿态：三个转动方程描述进动章动滚转，气动参数需求膨胀是它的代价；
- 有限元管侵彻：CFL 条件锁时间步，材料参数决定结果成色；
- 两相流管膛内：压力波与装药安全的专项工具，对实测膛压曲线验收；
- 两条质检线：对标尺（解析解）+ 对试验（三段验证），先收敛再对照；
- 分层信任：算法、网格、参数、验证域——四层全过才叫结果。
工具就绪、标尺就位，还差最后一问：输入的误差会把输出污染成什么样——下一节的敏感性分析给出量化答案。
