8.1 仪器系统：测速、测压与高速摄影

8.1 仪器系统：测速、测压与高速摄影

本节摘要：弹道测量的对象是"跑得太快、过程太短"的事件：弹丸过靶只给几毫秒窗口，膛压脉冲只有几毫秒宽，终点过程以微秒计。三类仪器各管一段：测速设备（线圈靶、天幕靶、多普勒雷达）把速度变成数字，测压设备（铜柱、压电传感器）把膛压变成曲线，高速摄影把微秒过程变成可逐帧回放的画面。本节讲清每类仪器的原理、精度与适用场景，并给出靶道布设的整体图。

位置感：第 2 章画过膛压-时间曲线，第 3 章看过枪口流场的三阶段，第 5 章引用过明胶试验——本节交代这些图从哪来、可信度几分。

把看不见的一毫秒拍下来

先建立时间-空间换算：940 m/s 的弹丸，1 毫秒飞 0.94 米，1 微秒飞 0.94 毫米。这意味着：要分辨弹丸出膛后 1 米内的行为，摄影机得每秒百万帧；而测量几百米外的速度，毫秒级的时间精度就够了。仪器选型的第一问永远是：你要分辨多小的过程。

测速：从两根线圈到一部雷达。传统测速靶在弹道下方或两侧布置感应靶，弹丸依次穿过两个已知间距的靶面，计时器记录两次穿越信号的时间差——速度 = 间距/时间。线圈靶靠电磁感应（弹丸穿过线圈引起磁通变化），天幕靶用光学"幕帘"（弹丸遮断光路触发），精度都可达 0.1% 量级。它们的局限是每对靶只给一个测点。多普勒雷达改变了游戏规则：天线对准弹道连续跟踪弹丸的径向速度，一次发射就得到整条速度-距离曲线——存速衰减、阻力系数反演、弹道表验证，全都从这条曲线里直接读出。7.2 节说过的"初速修正实测化"，硬件基础就是它。雷达对轨迹的跟踪还能顺带给出弹丸的转速与姿态摆动（信号调制里藏着转速信息）。

测压：铜柱与压电的两套语言。2.4 节提过两套测压体系不能混读，这里给出原理：铜柱测压把标准铜球/铜柱放进药室，膛压把它压出塑性变形，用变形量查表换算压强峰值——它只能给峰值，便宜、结实、无需供电，是老式验收的主力；压电测压用石英或压电晶体传感器直接记录压强-时间信号，采样率 100 kHz 起步，峰值、上升沿、压力波全都能看见——现代弹药研发的标准配置。同一发弹两套体系读数差几十 MPa（测量机理不同、标定不同），参数表必须标注用的是哪套。

高速摄影：把微秒摊成帧。每秒数万帧到百万帧的摄影机，负责一切"需要看见"的过程：枪口流场结构（第 3 章那张激波瓶图就是摄影证据）、弹丸姿态、明胶空腔演化（第 5 章）。配套技术是阴影成像（schlieren）：利用空气密度梯度对光的偏折，把本来看不见的激波与流场拍成明暗图像——外弹道气动试验的招牌画面几乎都出自阴影摄影。

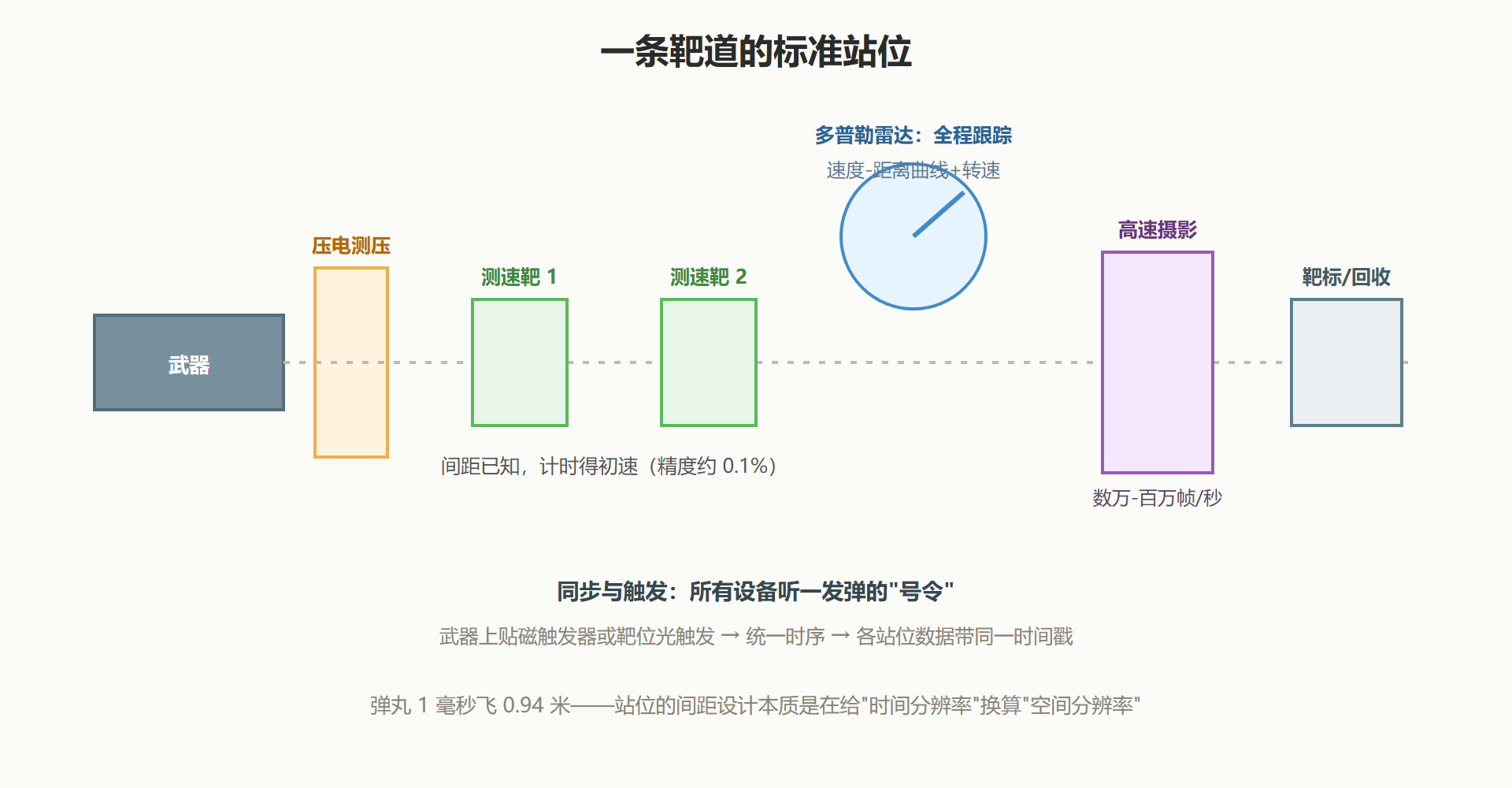

图：靶道测量系统的布置

同步：测量系统的隐形骨架

多台仪器同时盯着一次毫秒级事件，触发与同步是成败关键：仪器必须知道"事件从哪一刻开始算"。常规做法是用击发信号或靶位信号作主触发，各设备以统一时基记录。同步误差直接吃掉测速精度——两台相距 10 米的测速靶若时间基准差 1 微秒，940 m/s 的速度读数就差约 0.1%；高速摄影若比弹丸慢半帧，枪口流场的第一阶段就直接错过。所以靶场规程里触发链的检查排在实弹之前，这与第 6 章闭环"测量先行"的逻辑一脉相承：没有可信的时间基准，就没有可信的弹道数据。

常见坑

• 拿不同测压体系的数据直接比大小。铜柱峰值与压电峰值能差几十 MPa，跨体系比较前先确认口径；
• 用两靶测速的"平均速度"冒充初速。两靶给出的靶位段平均速度低于膛口速度，归算到膛口要用存速曲线外推——雷达普及前，这个外推误差曾是初速表的主要误差源。

雷达曲线里还藏着转速

多普勒雷达最被低估的能力，是从回波调制里读出弹丸自转。道理不难：真实弹丸总有微小的形状不对称（气动偏心、表面缺陷），它每转一圈，回波就起伏一次——速度主频之上叠着一个高频调制，调制频率就是转速，调制幅度正比于不对称程度。于是不打任何标记，一段雷达数据同时给出：

速度-距离曲线 → 存速衰减 → 反演阻力系数（对照 4.2 节的 Cd 表）
调制频率-距离曲线 → 转速衰减（几百米内通常只降百分之几）
短时频谱的展宽 → 姿态摆动（章动幅度大时回波闪烁加剧）
​

一条雷达数据串起三个章节的物理——这正是现代靶场把雷达当"标配眼睛"的原因：一次发射的成本里，它榨出的信息量最高。反过来这也是仪器选型的方法论：优先选择"一次测量多个物理量"的设备，发数预算紧张时，这条原则比任何单项精度指标都重要。

仪器误差预算的一笔总账

选型时真正该算的账是"误差预算"——整条测量链的误差按平方和合成，看最终读数可信到什么程度。以两靶测速为例走一遍：

需求：初速测量误差 ≤ 0.1%

误差源逐项：
  计时器分辨（1 μs）与间距 10 m、速度 940 m/s：
     时间差约 10.6 ms，1 μs 分辨 ≈ 0.01% ✓
  靶面间距的不确定度 ±2 mm → 0.02% ✓
  两靶触发延迟差 ±2 μs → 0.02% ✓
  弹丸穿越使靶面有效位置偏移 ±5 mm → 0.05% ⚠

RSS 合成：√(0.01²+0.02²+0.02²+0.05²) ≈ 0.06% ✓ 达标
​

这笔账揭示两个规律：其一，单看每项误差都不大，合成后才见分晓——预算的意义是防止"每项都差不多行"叠成"整体不行"；其二，最大的单项（靶面有效位置偏移）决定了预算的瓶颈，改进投资应该砸向它而不是继续压计时器分辨率。这套算法与 9.3 节落点误差的 RSS 合成完全同构——测量链与弹道链，用的是同一本误差会计学。

本节要点回顾

• 选型第一问：要分辨多小的过程——1 毫秒 0.94 米、1 微秒 0.94 毫米，时空换算定站位与帧率；
• 测速三代：线圈/天幕靶给单点（0.1% 级），多普勒雷达给全程曲线，顺带读出转速；
• 测压两套语言：铜柱只给峰值、皮实；压电给全程曲线，研发标配；跨体系不可直比；
• 阴影摄影：密度梯度成像，把激波与流场拍成可见明暗，外弹道试验的招牌工具；
• 同步是骨架：微秒级时基误差直接进测速误差，触发链检查先于实弹。

仪器备齐了，下一节回答"按什么方案用它们"——如何在发数预算内拿到最多的信息。
