6.1 精确制导弹道

6.1 精确制导弹道

本节摘要：精确制导弹药把"测量-比较-修正"搬上弹体：传感器感知自身状态与目标方位，制导律算出需要的机动，舵机或脉冲推力器执行。本节讲清三个模块——比例导引律（弹道学的"决策基因"）、GPS/INS 组合导航（在干扰与黑障中锚定坐标）、两类执行机构，并用 CEP 的对比说明精度提升的经济学。本节与下一节构成弹上/地面双闭环。

位置感：第 4 章说过散布的两大来源——系统性偏差（可校）与随机扰动（难消）。火控与弹道表消掉了前者，剩下的风、湍流、扰动、机动目标，只有让弹丸自己看见自己才能消。本节就是"让弹丸看见自己"的技术拆解。

从打得准到修得准

普通炮弹的精度天花板在百米级 CEP（155 mm 榴弹远距离 CEP 约 100-250 m 量级）。装上制导或修正组件后，量级发生跳变：弹道修正组件（GPS 修正引信）把老炮弹改造成几十米 CEP；全程制导弹药（如 155 mm "神剑"）宣称米级 CEP。这笔账的经济学很直白：消灭一个加固目标，普通弹药按毁伤树要倾泻几十上百发（覆盖散布圆），米级弹药一发足够——精度的价格是用弹药数量与附带毁伤的下降来兑付的。附带毁伤的下降还有独立的战术价值：贴着友邻与平民的目标，以前是"不敢打"，现在是"打得进"。

制导律：弹上的决策基因

传感器看见了偏差，往哪修？制导律是回答这个问题的算法。最经典也最常用的是比例导引（Proportional Navigation）：

比例导引的核心关系：
  需要的横向加速度 a = N · Vc · λ̇

  N  ：导航比，工程取值 3-5
  Vc ：弹目接近速度（closing velocity）
  λ̇ ：视线角速率（目标方位线转得多快）

直觉：视线转动得越快，说明弹头越"偏离"目标，
      就用与转动速率成正比的横向加速度把它"扶正"。
      N 取 3-5 是几十年来在"收敛速度"与
      "舵机负担"之间的经验平衡点。
​

比例导引只测视线角速率（一个陀螺/导引头就能测），不需要知道目标距离与速度的全量——它便宜、鲁棒、几乎不需要先验信息，这正是它从导弹统治到制导炮弹的原因。其他制导律（追踪法、平行接近）要么收敛慢要么要求苛刻，工程上多是配角。

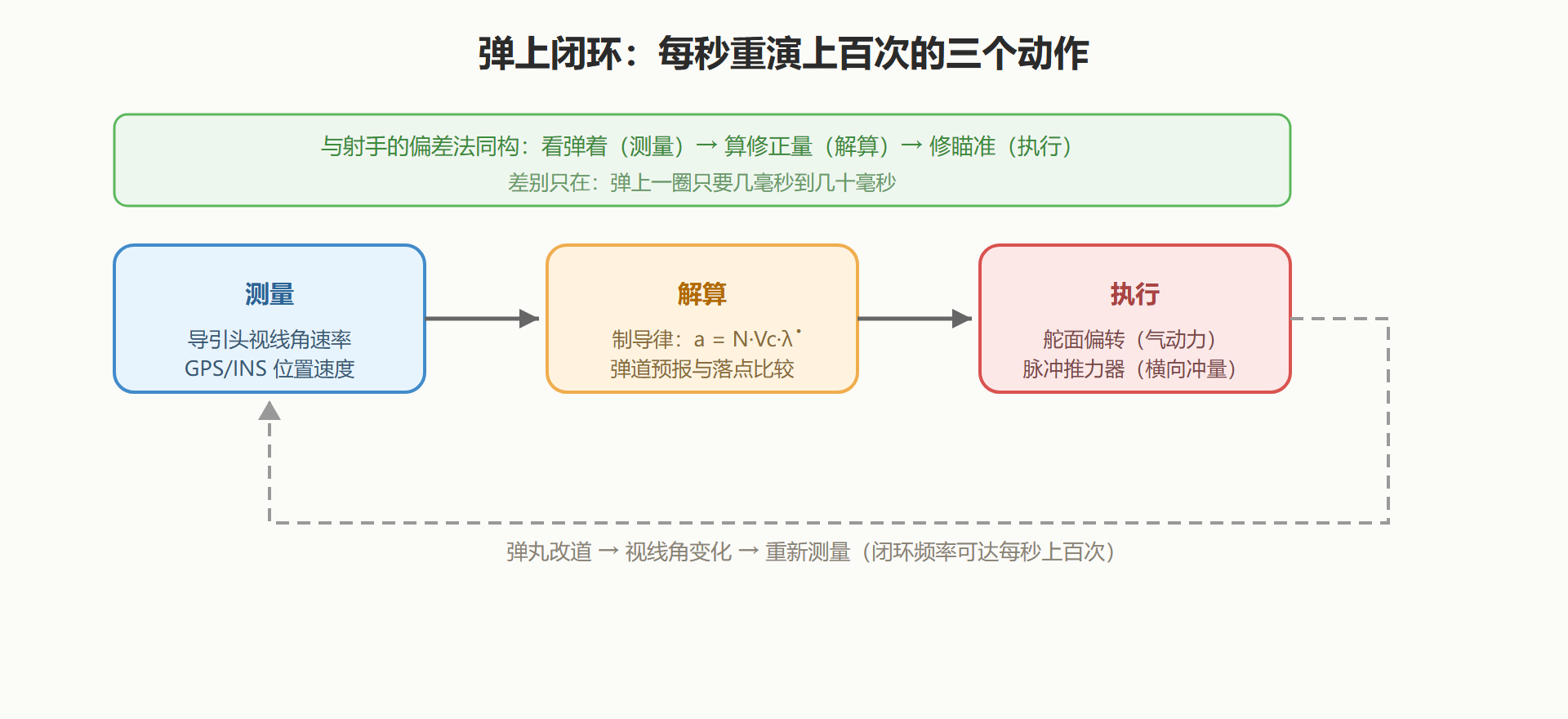

图：弹上制导修正回路

组合导航：在干扰中锚定自己

卫星导航（GPS/北斗等）给出绝对坐标但会受干扰、会被遮挡；惯性导航（INS，陀螺+加速度计积分）完全自主但误差随时间积累。组合滤波（卡尔曼滤波）把两者互补：卫星可用时，INS 被持续"校表"；卫星丢失时，INS 独立滑行，误差在数十秒内仍可控。这套组合是制导弹药的标准底座，也解释了 4.4 节的黑障问题——等离子鞘吞掉无线电的几十秒里，弹丸靠 INS 纯惯性穿越，出黑障再由导引头接管末段。抗干扰设计的全部艺术，就是安排"谁在什么时候信任谁"。

执行机构：怎么"拧"弹道

修正指令最终要变成力。两条技术路线：舵面（气动舵，改变攻角产生气动力，控制力大、需要速度与大气，适合全程制导）与脉冲推力器（弹体周向布置的小型固体脉冲发动机，按需点火给横向冲量，不依赖速度、响应极快，适合末段修正）。弹道修正引信多选脉冲路线——它塞在引信尺寸里，把"笨炮弹"改成"半聪明"弹药，费效比极佳；滑翔制导炸弹与制导炮弹则选舵面路线，追求全程可控。

常见坑

把"GPS 制导"与"精确制导"划等号。GPS 只解决"我在哪"，不解决"目标在哪、怎么过去"——制导律、导引头、执行机构缺一不可。干扰环境下只有 GPS 的弹药会退化成普通弹药，而导引头+INS 的组合仍能收尾。

一道导引几何题

用一道算题把比例导引的几何感建立起来。设定：制导炮弹末段以 400 m/s 追击一辆横向机动的车辆，导引头测得视线角速率 λ̇ = 0.02 rad/s，弹目接近速度 Vc ≈ 400 m/s，取导航比 N = 4：

需要的横向加速度：
  a = N · Vc · λ̇ = 4 × 400 × 0.02 = 32 m/s²

需要多大舵偏？假设弹丸飞行速度 400 m/s、
舵面每偏 1° 产生约 40 m/s² 的横向加速度（量级示意）：
  需要舵偏 ≈ 32 / 40 = 0.8°

若目标横向机动突然加倍（λ̇ 变 0.04）：
  a 翻倍到 64 m/s²，舵偏 1.6°——舵仍跟得上。
  但若 λ̇ 猛增十倍（近距目标急转），需要 8°，
  舵面饱和，回路暂时"无计可施"——
  这就是为什么制导律要跟执行机构的能力一起设计。
​

这道题给出三个收获：比例导引的输出直接就是"几度舵偏"级别的物理量；导航比 N 的作用是把视线变化"放大"成机动需求；制导回路的真实约束往往不在算法而在舵机的偏转上限与响应速度——算法工程师与舵机工程师必须在同一张参数表上会签。

制导弹药的三道寿命考题

价格不菲的制导组件，出厂前要回答三个普通弹药不会遇到的问题，它们也顺手解释了这类弹药的成本构成：

过载考题。火炮发射的弹底冲击以万 g 计（155 mm 炮弹峰值过载上万倍重力加速度），制导组件里的芯片、焊点、光学窗都要在这一瞬间幸存——军用级电子器件的抗过载封装与民用产品是两个物种。这也是"炮射制导弹药比空投制导炸弹难造"的根本原因：炸弹的组件不必扛这一下。

供电考题。弹上的电从哪来？全程制导弹药多采用热电池（激活前惰性存储，激活后几分钟大电流输出），它必须在过载与旋转环境下可靠激活；修正引信则精打细算用微型电池只支撑末段修正。电源预算直接限制"能修几次、能算多快"——闭环频率本质上是电账。

共旋考题。旋转稳定的弹丸每秒自转上千转，导引头的视线基准跟着转——要么让整个导引舱反向旋转消旋，要么算法上做旋转变补偿。两种方案都贵。弹道修正引信干脆只装"时间点脉冲"逻辑，回避连续视线测量，正是为了绕开共旋难题。

三道考题答完你会发现：制导弹药的成本大头不在算法（算法几乎是免费的），而在"让硬件在极端环境里活着把算法跑完"——这是理解这类弹药价格表的最短路径。

本节要点回顾

• CEP 跳变：普通炮弹百米级 → 修正组件几十米 → 全程制导米级，价格用弹药数量与附带毁伤兑付；
• 比例导引：a = N·Vc·λ̇，N 取 3-5，只测视线角速率即可工作，便宜且鲁棒；
• GPS/INS 组合：卫星校表、惯性滑行，干扰与黑障期的兜底方案；
• 执行两路线：舵面管全程大机动，脉冲推力器管末段快修正；
• 偏差法的毫秒化：制导回路与射手修偏是同一动作，频率差万倍。

弹上的闭环讲完了，地面这一环——火控解算与修正组件——是下一节的主角。
