6.1 功能安全ISO26262

6.1 功能安全

本节摘要：功能安全不是“不出错”的许诺，而是故障必然发生时系统仍可知、可控、可收敛。ISO 26262 用汽车安全完整性等级把风险和措施匹配。AUTOSAR 提供分层、分区、诊断、看门狗和静态调度，让技术安全概念有地方落地。读完应能区分可靠性与功能安全，并说明高低等级共存时必须隔离。

学习目标

阅读完本节，你应当能够：

1. 用严重度、暴露、可控性解释等级来源。
2. 把安全目标分解到机制：检测、隔离、安全状态。
3. 指出 RTE、OS、诊断在证据链中的位置。
4. 说明为何自由混跑不同等级代码会毁掉案例。

一、从可靠性到可证明

雨夜隧道里前车爆胎，域控制器要在短时间窗内诊断感知是否仍可信，校验决策完整性，必要时把执行交给更高完整度的路径并停到安全位置。这不是完美许诺，是运行设计域内不把人暴露于不合理风险。可靠性谈无故障概率；功能安全谈故障发生时行为是否仍在剧本内。现代控制器上数十个组件共享核与总线，未校验报文、越界写、未加锁的全局量，都可以把高等级指令静默丢掉。所以要生命周期方法论：安全目标 → 机制 → 需求 → 技术安全概念 → 可测试实现。

等级不是拍模块名。电动助力转向扭矩叠加，伤害严重、高速常见、人难以在毫秒级纠正，往往落到最高一档；空调风门通常低得多。高等级要求的单点故障覆盖率和开发流程成本显著上升。数字来自分析，不来自“这个模块听起来重要”。不要在教程里编造覆盖率公式条款，以标准正文和安全案例模板为准。

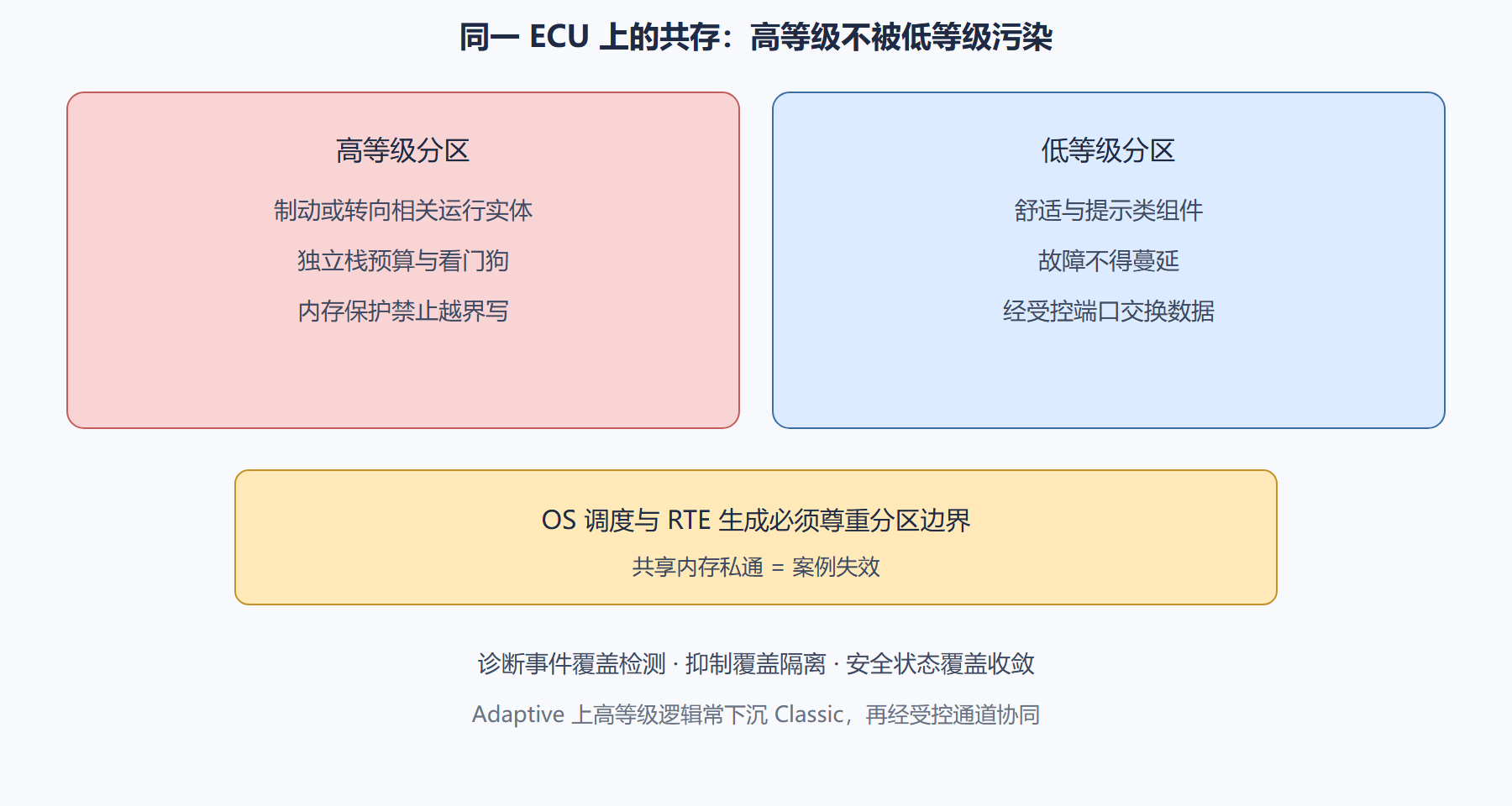

图：ASIL 分解与隔离

二、机制如何挂到坐标系

检测：诊断事件、看门狗、锁步或互比、通信超时与无效值。隔离：功能抑制、分区、禁止低等级写高等级缓冲。收敛：预定义安全状态，例如禁止叠加扭矩、缓慢减速、保持最后有效转向还是回到机械回退，必须在概念里写死，不能现场发明。

RTE 生成若允许越层或共享，机制会被旁路。OS 若不能证明截止期，再多检测也来不及。存储若在掉电后交出半新校准，控制律会在错误坐标系里“正确运行”。所以功能安全不是第 6 章才开始的插件，是第 2、3 章设计有没有做对的考试。

分解允许把一个高等级目标拆到多个较低等级元素加独立机制，但独立性必须可论证：共同时钟、共同电源、共同编译选项都可能成为共因。分解不是为了偷懒降流程，是为了在硬件上可实现。偷懒式分解会在审核时被打回。

三、开发流程与证据

高等级要求的工具信心、代码规范、覆盖率测试、配置管理，都应能指回描述里的安全元素。模型生成代码时，安全机制插入要可追溯到具体运行实体。手写部分应最小化并走同样流程。宣称“应用层百分之九十生成所以安全”，却说不清剩余手写碰了哪些寄存器，案例仍然空洞。

共存在工程上最痛。同一微控制器跑气囊相关和氛围灯，必须让后者无法写前者的栈和配置。内存保护、时间隔离、独立看门狗窗口，是典型手段。若硬件做不到，就把高等级挪走，而不是写一份希望。

⚠️ 常见坑：用信息安全的加密当功能安全。密钥对了，随机硬件故障仍会让执行器乱跳。两者正交。
💡 关键直觉：安全状态是产品行为的一部分，要标定、要测试、要让驾驶员的预期可被说明。

四、Adaptive 侧的诚实边界

Adaptive 上 ASIL D 级应用仍属艰难探索。常见格局是：感知规划在 Adaptive 用监控和降级，执行闭环在 Classic 用可证明栈。跨域指令必须带时效和许可。第 7.1 节会写网关。不要假设 POSIX 上的分区等于 MCU 上的 MPU 分区，证明材料不同。

标准更新周期以年计，项目安全概念不能等待下一版联盟文档才开始。用当前平台提供的机制把案例做完整，比追新名词重要。

五、分解、共因和证据链细节

等级分解允许把一个高等级目标拆到多个较低等级元素加独立机制，但独立性必须可论证。共同时钟、共同电源、共同编译选项、共同生成配置，都可能成为共因。分解不是为了偷懒降流程。偷懒式分解会在审核时被打回。硬件做不到隔离时，把高等级功能挪到另一颗控制器，比写一份希望更诚实。

证据链应能从安全目标走到描述里的元素，再走到生成代码位置和测试向量。宣称应用层大部分由模型生成所以安全，却说不清剩余手写碰了哪些寄存器，案例仍然空洞。覆盖率数字因等级而异，高等级对单点故障检测的要求显著更严。不要背具体百分比当口头禅，以标准正文和项目安全计划为准。Adaptive 上高等级应用仍艰难，常见格局是执行闭环留在 Classic。证明材料不同，不能把进程隔离直接等同于微控制器内存保护。

问题：高低等级软件如何在同一颗芯片上共处？

靠分区、内存保护、时间隔离和受控端口，而不是靠程序员自觉。低等级氛围灯不得写高等级制动缓冲。共享内存私通会让安全案例失效，因为干扰路径无法被分析关闭。硬件做不到就挪走高等级功能。希望不是机制。机制要能在技术安全概念里被指到 OS 对象和 RTE 生成选项。指不到对象的隔离，是幻灯片隔离。幻灯片过不了审核，也过不了故障注入。

安全状态是产品行为，要标定、要测试、要能向驾驶员的预期说明。禁止叠加扭矩、缓慢减速、机械回退，每一种都改变车辆动态，不能在故障注入时才第一次见面。见面太晚，驾驶员会把安全状态当成故障本身，从而做出更危险的干预。干预是可控性评分里的人因，人因不能靠希望。希望与高等级流程不兼容。流程要求技术安全概念里写清状态、进入条件、退出条件、对诊断灯的影响。写清之后，模式管理和功能抑制才知道自己在执行剧本而不是在发明。发明发生在夜间台架时，看起来像经验丰富；发生在高速公路时，看起来像未定义。未定义与不合理风险只有一层纸。纸就是那份写清的概念。概念不写，分层再漂亮也只是把未定义分配到了更多模块上。分配不是消除。消除靠剧本，剧本靠测试，测试靠注入，注入靠事件清单。清单又回到诊断栈。安全原来一直围着坐标系转，从不外挂。

把安全状态当产品功能来做标定。禁止叠加扭矩会改变转向手感，缓慢减速会改变后车预期，机械回退会改变驾驶员负荷。三种都不是“内部实现细节”。细节若不进用户可见的说明和测试，故障注入时会第一次见面，见面太晚会引发更危险的人因干预。人因是可控性评分的一部分。评分不能靠希望驾驶员冷静。冷静要靠可预测。可预测要靠写清进入退出条件和对灯的影响。写清之后，模式管理和抑制矩阵才是在演戏而不是在即兴。即兴在台架像经验，在高速公路像未定义。未定义离不合理风险只隔一层纸。纸就是技术安全概念。概念不写，分层只是把未定义分配到更多模块。分配不是消除。消除靠剧本、注入、事件清单。清单要把危害分析里的目标变成 DEM 能看见的名字。看不见的目标，覆盖率再漂亮也是空集。空集过不了把召回追溯到盲区的审计。审计要的是具体事件对具体目标，不是模块在位证明。在位证明很像合规，合规若只在位，车上仍可能在出错时发明。发明是本节的反面教材。正面教材是：出错时系统走的路，在设计时已经走过。走过的路才能被测试。被测试的路才能被声称安全。声称之前先把高低等级的私通内存拆掉。私通是对隔离的取消。取消隔离等于取消共存。取消共存就老老实实把高等级挪走。挪走比希望便宜。
共因分析不要停在两套代码。共同时钟、共同电源、共同生成配置、共同编译选项，都能让“独立”变成幻觉。幻觉式分解会在审核被打回，打回发生在项目已经按低流程开发之后，成本最高。最高成本的避免办法是：分解提案必须列出共因清单和独立性证据，证据指向 OS 对象、MPU 配置、电源域、时钟源。指不到对象的独立是幻灯片独立。幻灯片过不了故障注入。注入应包括让低等级疯狂写，看高等级缓冲是否仍完整。仍完整，隔离才存在。不完整，再多流程文件也是旁白。旁白救不了液压。液压要的是分区真的挡住了写。挡住写是第 2 章执行主权和第 3 章 OS 对象在安全上的会合。会合点必须能在生成选项里打开。打开了，RTE 才不会为了快而把两边放进同一缓冲。同一缓冲是案例失效的最短路径。最短路径很诱人，诱人处总写着性能。性能账若不算案例被打回的月份，账就是假的。假账会让人删分层。删分层会让十五年搬家权一起消失。消失后还要面对芯片停产。停产年才会证明：安全隔离和可移植性其实是同一套坐标上的两个投影。投影都要，不能只留一个。

温故知新

• 安全是剧本：故障发生后可知可控可收敛。
• 等级来自风险三维：不是来自模块品牌。
• 机制三角：检测、隔离、安全状态。
• 挂在分层上：RTE、OS、诊断、存储都是考场。
• 共存靠隔离：私通内存等于没做安全。
• 正交于信息安全：防出错与防恶意不是同一套题。

下一节转向行为可信：谁有资格发出那条看起来合法的控制报文。
