本节摘要：主栈是图的数据出口集合，分为顶点块与片元块两部分，块的组合由管线目标与材质类型决定。本节逐一解释 Unlit 图常用端口的真实含义，给出一端口一机制的速查表，并澄清"块只能出现一次""端口不连也有默认值"两条容易踩坑的规则。
主栈到底是什么
把一张图想成一个函数调用：节点画布是函数体，主栈就是函数的返回值列表。GPU 执行完你的函数后，拿着这些返回值去做剩下的事——位置返回值拿去做投影，颜色返回值拿去写入渲染目标，透明度返回值拿去和背景混合。理解了这一层，"为什么有的端口连了没反应"就有了统一的解释方向：不是连线错了，而是渲染管线在当前设置下根本没用这个返回值。
主栈由块（Block）组成。块的数量与类型不是固定的：图形设置面板里切换材质类型（Unlit 或 Lit）与管线目标（URP 或 HDRP）后，块列表会整个重排。这也是跨管线移植时图会"散架"的原因——HDRP 的 Lit 图带着 URP 不认识的块，移过去只能重建。

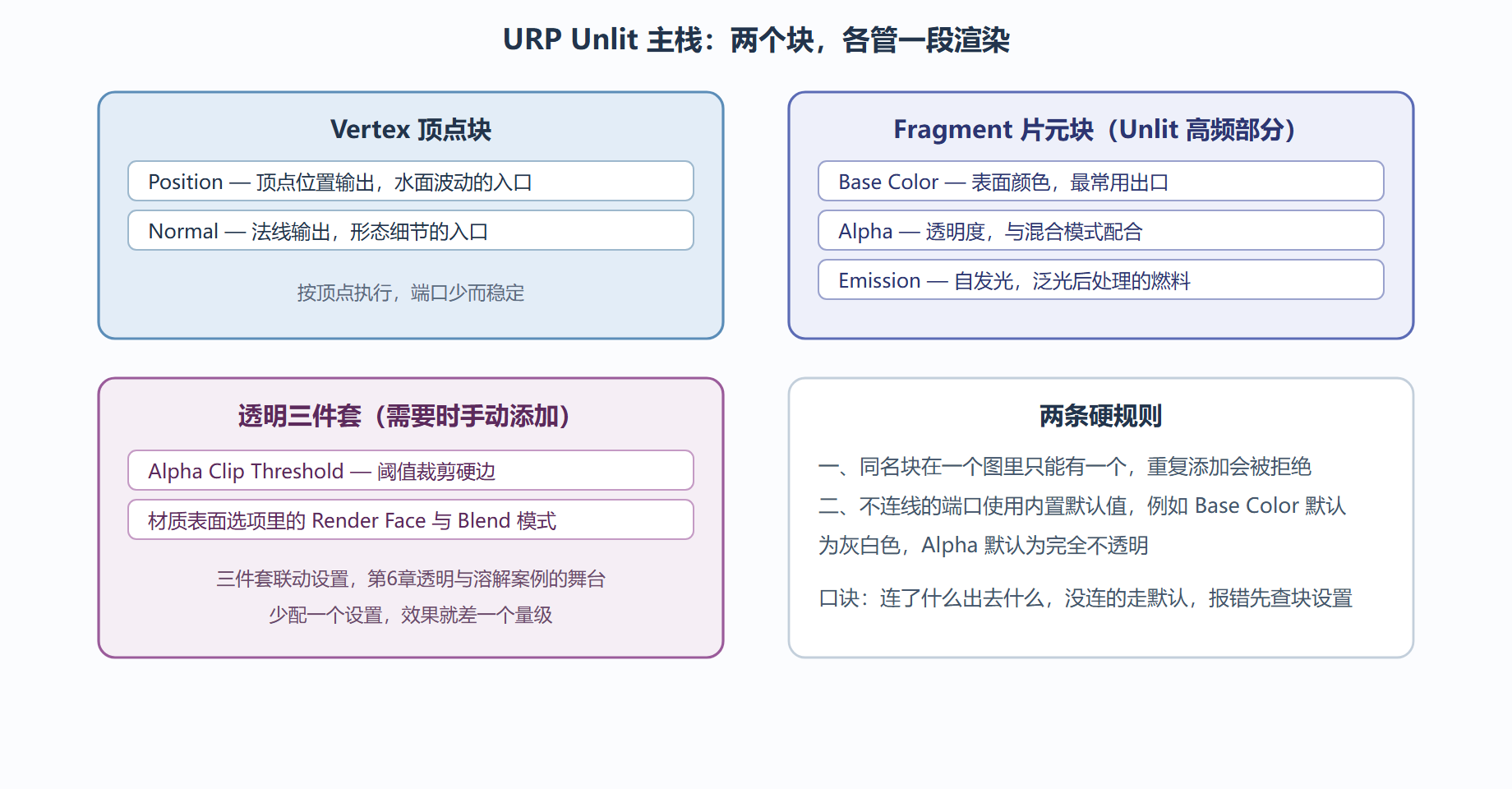

图：Unlit 图主栈的块结构与高频端口
高频端口逐个说清
Base Color：片元阶段的颜色出口，九成的图最终都汇到这里。注意 Unlit 图里它就是"最终颜色"，没有光照参与；Lit 图里它是反照率（Albedo），还会被光照模型加工——同一个颜色端口，两种材质类型下语义不同，移植图时要留意。
Alpha：透明度出口。单独连它什么都不发生——透明效果需要三件套联动：Alpha 端口给值、表面选项里把混合模式设为 Transparent、必要时配合 Alpha Clip Threshold。这是初学者反馈最集中的坑，第 6 章会用完整案例把它讲透。
Emission：自发光出口。连进来的颜色不参与光照、不受理照亮暗影响，直接叠加到最终画面上，是辉光后处理的燃料源。做能量场、全息、霓虹效果都靠它。HDRP 下 Emission 相关设置更细，有强度倍数与颜色模式之分。
Alpha Clip Threshold：阈值裁剪出口。Alpha 值低于该阈值的像素直接被丢弃（一个像素都不画），高于则完全保留——没有半透明过渡，边缘是硬的。好处是被裁掉的像素完全不产生填充开销，草丛、栅栏、溶解效果的标配。与 Alpha 的连续透明是两条不同的技术路线，成本与观感差异在第 6 章对比。
Position 与 Normal（Vertex 块）：顶点阶段的两个出口。Position 改顶点落点，是水面、旗帜、挤出描边的入口；Normal 改法线朝向，影响后续光照计算与描边方向。第 6 章水面案例会大量使用。
端口速查表
| 端口 | 阶段 | 一句话职责 | 典型应用 |
|---|---|---|---|
| Base Color | 片元 | 表面最终颜色 | 几乎所有图 |
| Alpha | 片元 | 透明度来源 | 透明、渐隐 |
| Alpha Clip Threshold | 片元 | 硬边裁剪阈值 | 草丛、溶解 |
| Emission | 片元 | 自发光叠加 | 全息、能量场 |
| Position | 顶点 | 顶点位置偏移 | 水面、旗帜 |
| Normal | 顶点 | 法线朝向 | 描边、形变 |
实操：给渐变图加自发光
做一个五分钟小练习验证理解：在渐变图里加一个 Color 属性命名 GlowColor，模式开 HDR，强度拉到二以上；把它接到 Emission 端口，保存。如果项目 URP 设置里开启了后处理与泛光（Bloom），物体会出现光晕；没开泛光的话，你只会看到颜色比 Base Color 更"亮白"——这正好验证了 Emission 与后处理的关系：出口只负责把颜色交出去，怎么呈现取决于管线的后处理配置。
块的增删与排序操作
块不是只能被动接受：在主栈面板里可以给块改名（团队协作时把 Base Color 改名成"表面色"有助于沟通）、可以按 Add Block 增补透明相关块、可以拖动块在栈内的上下次序。排序有实际意义吗？有——同一个图里多个块按顺序执行，把频繁使用的块放上面纯属观感；但把与当前任务相关的块集中排列，能显著减少连线时在栈里上下来回找端口的时间。栈的组织也是画布可读性的一部分。
Unlit 与 Lit 主栈的块差异对照
| 对比项 | Unlit 图 | Lit 图 |
|---|---|---|
| Base Color 语义 | 最终颜色 | 反照率，经光照加工 |
| 光照相关块 | 无 | 金属度、光滑度、遮挡等一批 |
| 特殊块依赖 | 少，自足 | 部分块依赖管线特性 |
| 适合场景 | UI、风格化、发光体 | 写实与半写实材质 |
这张表也是"选图类型"的决策依据：效果不需要光照参与（UI、发光符号、溶解演出）就用 Unlit，省掉一批永远不会连的块；需要光照反应就上 Lit，多出来的块每个都值得认识一遍（5.1 节）。
问题：端口连错了会不会损坏什么？
不会。着色器图是纯声明式的：连错最多报错或效果不对，删线重来即可，没有任何"弄坏"的风险。这个特性值得用来学习——看到一个陌生端口，随便喂个东西进去看预览反应，比查文档快。唯一的例外提醒：主栈设置类改动（混合模式、渲染面）影响的是材质状态而非连线，改之前知道自己在改什么就行。
一条排查心法
"连了没反应"类问题的统一排查顺序：先看端口是否真的接上了（端口小圆点在连接后实心）；再查图侧该输出是否被其他连线覆盖（一个输出口只能出一条线，分叉要用节点）；然后查块侧设置是否启用（Alpha 要透明设置配合）；最后查管线侧开关是否打开（Emission 要泛光配合）。四级排查从图内到管线，覆盖 2.3 节所有端口的"没反应"场景。
本节要点回顾
- 主栈即返回值：块是函数出口，端口连什么、管线就拿到什么。
- 块组合随设置变：管线目标与材质类型决定块列表，移植图先对块。
- 端口各有机制：Alpha 要三件套联动，Emission 依赖泛光后处理，单连不等于生效。
- 默认值兜底：不连的端口走默认，排查"没反应"先看端口与表面选项。
到此第 2 章的三件工具全部磨亮。下一章进入弹药库：把日常效果里高频出现的数学与逻辑节点族逐个过一遍，每个都配手算例题——这是全书案例章的底层储备。
