1.1 晶体结构与晶向：周期性为何是地基

1.1 晶体结构与晶向：周期性为何是地基

本节摘要：硅器件的一切物理都建立在一个几何事实上——硅原子按金刚石结构排成周期晶格，晶格常数为 0.543 纳米。本节讲清原胞与晶胞、晶向与晶面记号、以及周期性为何是能带理论的前提，并解释 MOSFET 沟道为何沿特定晶向、硅片表面为何首选 (100) 面。

这一节是全书的第一块砖。后面讲能带，前提是电子处在一个平移对称的势场里；讲迁移率，会发现电子沿硅的不同晶向跑得快慢不同；讲 MOS 界面态，要牵扯 (100) 面与 (111) 面悬挂键密度的差别。几何先于电学，这是器件物理的施工顺序。

一、硅原子怎么排队：从键到晶格

硅原子最外层有四个价电子，与四个最近邻原子各共享一对电子，形成共价键。四个键在空间里指向正四面体的四个顶点，任意两键夹角为 109.5 度。这个看似简单的成键方式，决定了硅晶体的宏观形态：每个原子被四个邻居等距包围，向外无限延伸，构成金刚石结构——两个面心立方子晶格沿体对角线错开四分之一穿插而成。

描述这种结构用两组数字就够。第一组是晶格常数 a，即立方晶胞的边长，硅在室温下为 0.543 纳米，一个晶胞含八个原子。由此可算出硅的原子密度为每立方厘米五百万亿亿个原子——这个数字后面反复出现，因为掺杂浓度都要与它比较：所谓"轻掺杂"每立方厘米十万亿亿分之一量级，指的就是杂质原子数与硅原子数之比只有千万分之一，却足以把电导率改变几个数量级。第二组是熔点与热导：硅熔点为 1414 摄氏度，室温热导率约 1.5 瓦每厘米开尔文，比大多数金属低但远高于玻璃——功率器件的散热设计就卡在这个参数上。

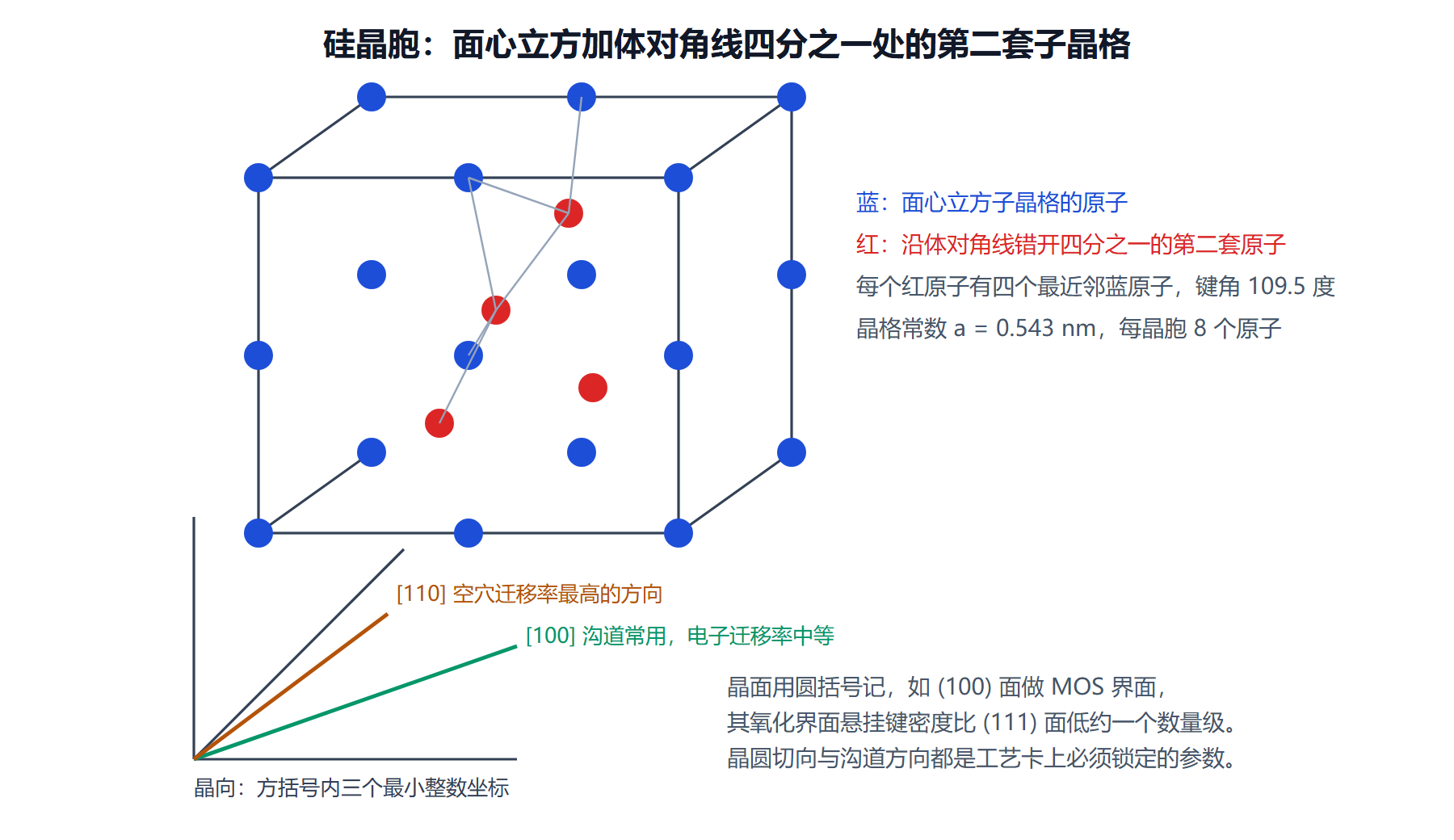

图：硅的金刚石结构晶胞与几个关键晶向

二、晶向与晶面：三个必须记住的记号

晶体里的方向用方括号记：[100] 表示沿立方晶胞的棱，[110] 沿面对角线，[111] 沿体对角线。平面用圆括号记：(100) 面垂直于 [100] 方向。尖括号与花括号分别表示一族等价方向与一族等价面。

这些记号不是几何装饰，直接对应可测的物理差异。第一，迁移率的各向异性：硅的导带底在布里渊区的六个方向上，沿 [100] 与 [110] 方向测到的电子有效质量不同，器件级的后果是：平面 CMOS 的沟道长期沿 [110] 方向刻蚀，因为该方向空穴迁移率最高，有利于 PMOS 与 NMOS 的性能折中。第二，界面质量：热氧化生成的二氧化硅-硅界面，(100) 面的界面态密度可以低到每平方厘米每电子伏一百亿量级，而 (111) 面要高接近一个数量级——MOS 器件全线用 (100) 片，就是为了这条。第三，刻蚀与外延速率同样随晶面变化，湿法腐蚀对 (111) 面最慢，这一性质曾用来做各向异性的硅微机械结构。

⚠️ 常见坑：把晶向 [100] 与晶面 (100) 混写。方向用方括号、平面用圆括号；沟道沿某个"方向"走，界面是某个"面"。写错记号，工艺图纸就要报废。

💡 关键直觉：周期性是能带理论的入场券。能带、有效质量、布里渊区这些概念全部依赖"平移一个晶格常数后环境完全相同"这个前提。晶界、位错、非晶区破坏周期性，载流子在那里被强烈散射——这就是为什么器件有源区必须做在完美单晶上，而多晶硅的迁移率只有单晶的几分之一。

三、手算一遍：原子密度与掺杂的比例感

概念演算：硅晶胞里到底有多少原子、多少空间

已知：晶格常数 a = 0.543 nm = 5.43e-8 cm
步骤：
1) 一个晶胞体积 = a^3 = (5.43e-8)^3 cm^3 ≈ 1.60e-22 cm^3
2) 一个晶胞含 8 个原子（角上 8×1/8 + 面心 6×1/2 + 内部 4）
3) 原子密度 = 8 / 1.60e-22 ≈ 5.0e22 cm^-3   ← 硅的标志性数字
4) 典型沟道掺杂 N = 1e17 cm^-3 时的杂质占比
   = 1e17 / 5e22 = 2e-6，即百万分之二
5) 但本征载流子浓度 ni ≈ 1e10 cm^-3
   掺杂后多子浓度 1e17，是本征的一千万倍
结论：百万分之二的杂质，换来七个数量级的载流子密度变化。
      这就是半导体"半"字的含义——导电性可以被极微量地、精确地调控。
​

这道演算不需要任何高等数学，却把"半导体为什么可掺杂调控"变成亲手验证过的事实。往后每遇到一个掺杂浓度，先在心里除以每立方厘米五百万亿亿，比例感就建立了。

本节要点回顾

• 金刚石结构：两套面心立方子晶格沿体对角线错开四分之一穿插，晶格常数 0.543 纳米，每晶胞八原子，键角 109.5 度。
• 原子密度每立方厘米五百万亿亿：一切掺杂浓度的分母，也是"微量掺杂巨大效应"的参照系。
• 晶向方括号、晶面圆括号：沟道优选 [110] 方向取空穴迁移率，MOS 界面优选 (100) 面取低界面态密度。
• 周期性是入场券：能带、有效质量等概念全部依赖平移对称；晶界与非晶区是散射重灾区。
• 各向异性可测：迁移率、氧化速率、腐蚀速率都随晶向晶面变化，工艺卡上必须锁定。

下一节把这套几何升级成能量语言：周期势如何把原子的分立能级，劈裂成决定一切的能带与禁带。

四、晶向为何在工艺里反复出现

晶向不只是晶体学的装饰，它直接写进了工艺菜单。硅的（100）面之所以成为主流衬底，一是因为它的天然氧化速率适中、界面态密度低，二是因为（100）晶向的载流子有效质量各向异性对 PMOS 空穴迁移率友好——在（110）沟道上空穴迁移率还能再提两成，这是早期混晶向布局（NMOS 与 PMOS 沟道不同晶向）的物理依据。刻蚀的各向异性同样由晶向决定：KOH 湿法刻蚀对（111）面的腐蚀速率比（100）面慢两个数量级，于是 V 形槽与台面结构可以靠晶向"自对准"地刻出来。切变与滑移的力学故事也在晶向上——芯片切割与封装应力会沿滑移系释放，理解晶向才能解释为什么崩边总是沿着特定角度裂开。最后是外延：在晶格常数失配小于百分之几的两层材料间生长单晶层，界面缺陷密度才可控，这也是为什么 SiC 上长 GaN 要先垫一层缓冲层。看懂晶向，就把"为什么工艺手册里全是括号数字"这件事看透了。

再看周期性被破坏时的两类重要角色。位错是晶格的线状错排，它是器件的死敌也是工艺的帮凶与工具：位错处能带引入深能级，复合与漏电在这里扎堆，红光 LED 的效率与位错密度直接挂钩；但外延工艺里恰到好处的失配位错又能消化应力，成为应变工程的调节阀。晶界与堆垛层错则是多晶与外延早期的常客，多晶硅栅与多晶硅电阻就是故意活在缺陷里的例子——无序并非一律有害，关键是让它待在该在的地方。给初学者一个自检：拿起任何一枚真实芯片的剖面，能否指出哪里是单晶、哪里是多晶、哪里是 intentionally 引入的无序——这三问答上来，晶体结构这一章就算学进了身子而不是止于脑子。
