半导体器件物理：数字文明的底层语法与未来演化的第一性原理

我们正站在一个奇异的历史节点上——全球每秒诞生超过10¹⁸个晶体管，人类每年制造的硅基器件数量，已悄然超越地球森林中所有树叶的总叶绿体数目。这不是夸张的修辞，而是被台积电2023年报、SEMI全球晶圆厂追踪系统与IEEE国际器件与材料会议（IEDM）共同验证的现实。然而，在这浩瀚如星海的器件洪流背后，真正支撑其存在、运行、演化乃至失效的，并非光刻机的纳米级精度，亦非EDA工具的算法精妙，而是一套沉默却不可撼动的底层逻辑：半导体器件物理。

它不是教科书里被分章切割的知识模块，不是实验室中待验证的孤立现象，更不是产线上按图索骥的操作规程。它是横亘于量子力学与数字世界之间的唯一翻译官，是连接薛定谔方程与智能手机响应延迟的不可绕行的渡口，是当代技术文明得以成立的第一性物理公理系统。当我们谈论人工智能的算力跃迁、谈论6G通信的太赫兹频段突破、谈论脑机接口的单神经元分辨能力时，所有这些宏愿的终极约束与最大变量，都深埋于pn结内建电场的微观分布之中，都凝结在MOS界面态密度ρₜₛ对阈值电压Vₜ的毫伏级扰动之上，都蛰伏于二维材料沟道中电子平均自由程ℓ与栅长Lg的比值关系之内。

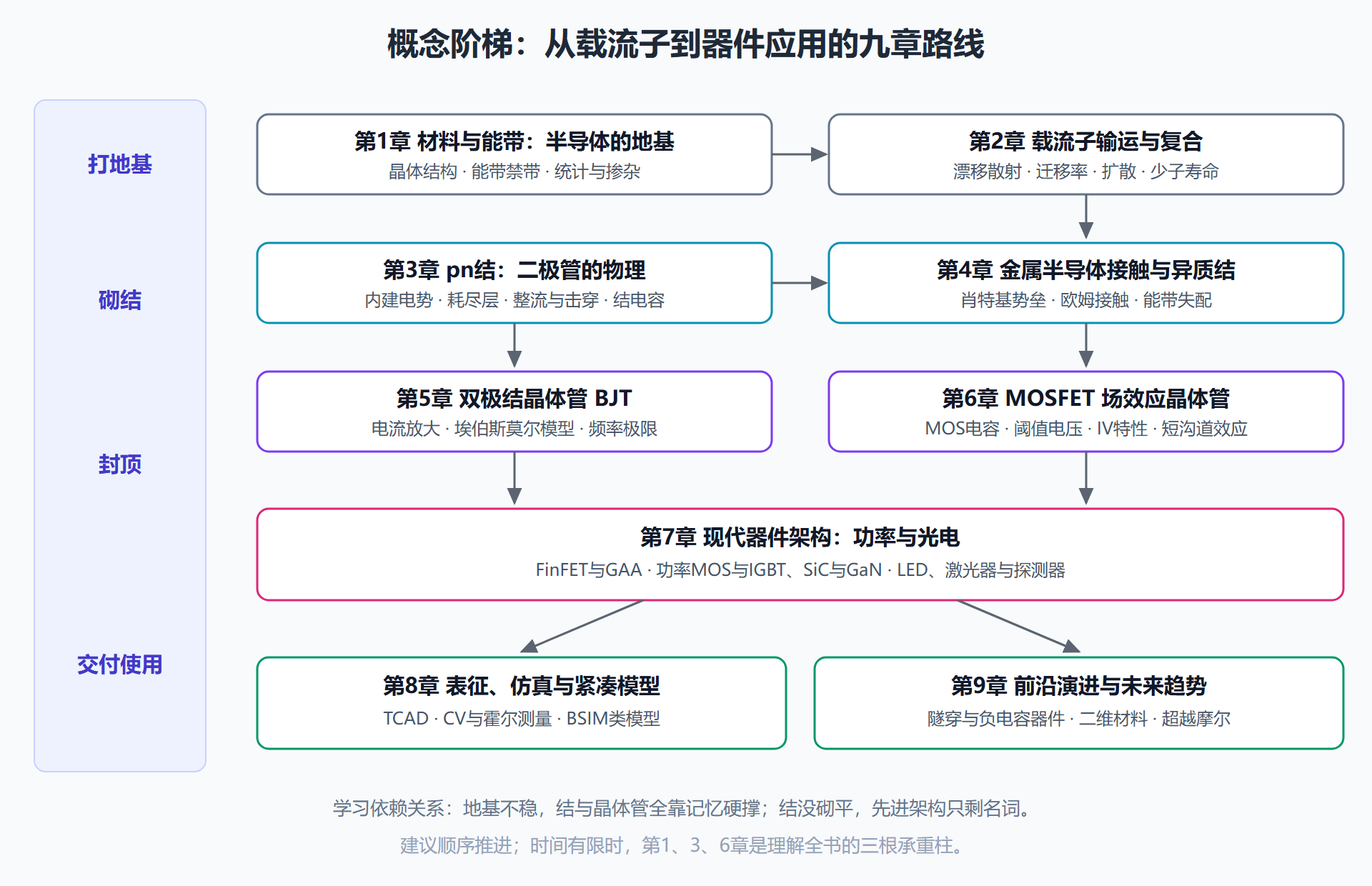

因此，本纲领不拟作一次知识复述，而是一次认知重校准——我们将以战略纵深的视角，重新锚定半导体器件物理在整个科技知识版图中的核心坐标；以历史地质学的眼光，梳理其从热电子发射的朦胧直觉到量子输运建模的壮阔脉络；以工程师的审慎与思想家的锐度，剖开当前最棘手的“物理天花板”；最终，以未来学家的想象力与物理学家的严谨，勾勒出它如何在未来十年重塑计算、传感、能源乃至生命科学的底层范式。

一、核心定位：不是分支学科，而是文明基础设施的“操作系统内核”

常有人将半导体器件物理视作固体物理或电子工程的子集。这是一种危险的降维误判。试想：若将现代信息社会比作一座摩天巨构，那么材料科学是地基土壤，集成电路设计是建筑图纸，工艺制造是施工队，而半导体器件物理，则是整座大厦赖以承重、抗震、通风、供电的结构力学+流体力学+热传导学的统一理论模型。它不生产砖瓦，却定义了每一块砖能承受多大压强；它不绘制电路，却决定了信号在纳米尺度上能否以光速的几分之一稳定传播；它不编写代码，却隐式编码了“0”与“1”在物理世界中切换所需的最小能量ΔE、最短时间τ、最严苛的噪声容限η。

这种定位的独特性，在于其三重不可替代性：

第一，跨尺度贯通性。它必须无缝衔接三个迥异的物理世界：原子尺度的量子力学（电子波函数ψ(r)满足−ℏ²/2m∇²ψ + V(r)ψ = Eψ），介观尺度的统计物理（费米-狄拉克分布f(E) = 1/[1 + exp((E−E_F)/k_BT)]支配载流子浓度），以及宏观尺度的连续介质方程（泊松方程∇·(ε∇φ) = −ρ，电流连续性方程∂ρ/∂t + ∇·J = 0）。任何一环断裂，模型即告失效。当FinFET鳍片宽度缩至5nm以下，量子限制效应使传统漂移-扩散模型崩解，此时必须引入薛定谔-泊松自洽求解——这已非“应用”，而是对物理范式的主动重构。

第二，因果倒置性。在多数工程领域，我们先有需求，再设计实现路径。而在器件物理中，物理定律本身即是最硬的“需求”。我们无法“要求”硅的带隙必须是1.12eV以便于制造CMOS；我们只能接受这个数值，并据此推导出：室温下本征载流子浓度n_i ≈ 1.5×10¹⁰ cm⁻³，从而决定BJT的基区掺杂上限、MOSFET的亚阈值摆幅理论极限S_min = (k_BT ln10)/q ≈ 60 mV/dec（300K）。这个60mV/dec，不是工艺瓶颈，而是热力学第二定律在半导体界面上的冰冷投影。试图突破它？你面对的不是工程师，而是玻尔兹曼。

第三，生态耦合性。它绝非孤岛。其理论进展直接驱动着表征技术的革命——高角环形暗场扫描透射电镜（HAADF-STEM）能原子级解析HfO₂/SiO₂界面键合，正是为了验证Dit模型；其仿真需求催生了TCAD（Technology Computer-Aided Design）这一特殊软件门类，而TCAD的每一次迭代，又反向暴露了物理模型的盲区（例如，传统漂移-扩散模型无法解释负偏压温度不稳定性NBTI中氢原子迁移的动力学路径）。它像一张无形的网，将材料生长、工艺集成、电路设计、可靠性分析、甚至AI芯片架构全部编织其中。

图注：半导体器件物理作为枢纽，其三大功能维度（理论根基、技术引擎、产业纽带）并非并列，而是深度互锁、彼此定义的共生体。蓝色核心象征其不可替代的底层地位；绿色代表其对基础科学的反哺；紫色指向其对技术创新的催化；红色则凸显其对庞大产业链的刚性约束与牵引力。

二、战略意义：超越摩尔定律的“物理主权”争夺战

“摩尔定律正在终结”——这句被反复引用的论断，掩盖了一个更本质的事实：我们从未真正“遵循”过摩尔定律，我们一直在与半导体器件物理的极限进行一场旷日持久的谈判。戈登·摩尔1965年的观察，本质上是对器件物理演进速度的经验性描述；而今日的困境，恰恰源于这场谈判正逼近其理论边界的临界点。

其战略意义，已远超单一产业范畴，升维为国家科技主权的核心维度：

• 安全维度：当一颗先进SoC包含数百亿晶体管，其可靠性不再取决于单个器件，而取决于对“统计涨落”的物理理解。随机掺杂涨落（RDF）、线边缘粗糙度（LER）、界面态随机闪烁（RTN）——这些纳米尺度的量子涨落，会经由电路级放大，演变为系统级的软错误。没有扎实的器件物理建模，所谓“国产替代”只是将故障率从0.001%降至0.002%，而非实现本质安全。

• 效能维度：数据中心年耗电已占全球3%，而其中超50%用于数据搬运而非计算。存内计算（Computing-in-Memory）的兴起，其物理本质是重构器件——让存储单元（如RRAM、FeFET）同时承担开关与模拟计算功能。这要求我们彻底重写器件物理：从追求陡峭的开关特性（S），转向优化电导调制的线性度、保持性与能耗比。物理模型的滞后，直接导致架构创新沦为“空中楼阁”。

• 范式维度：后CMOS时代，碳纳米管（CNT）、二维材料（2DM）、拓扑绝缘体等新体系竞相登场。但热潮之下，一个残酷问题被回避：我们是否具备一套普适的、可迁移的器件物理语言，来公平评估它们？ 当前对MoS₂ FET的报道，常将开态电流I_on归因于“高迁移率”，却忽略其接触电阻R_c可能占总电阻80%以上——这恰是肖特基势垒物理未被充分建模的明证。缺乏统一的物理标尺，创新便陷入“自说自话”的碎片化陷阱。

因此，掌握半导体器件物理，就是掌握定义“什么是好器件”的终极话语权。它决定了我们是在物理定律允许的最优曲面上攀登，还是在未知的悬崖边盲目开凿。这不再是实验室里的学术游戏，而是关乎国家算力基础设施韧性、高端制造自主可控、乃至未来战争形态（如高功率微波武器的固态源）的战略支点。

三、发展脉络：从“现象归纳”到“第一性原理驱动”的范式跃迁

回望半个多世纪，器件物理的演进史，是一部人类认知不断向物质本源纵深掘进的思想史。

第一幕：经验构筑的基石（1947–1970s）

肖克利的pn结理论、古德的MOS电容模型、早期BJT的Ebers-Moll方程，皆诞生于对实验曲线的敏锐洞察。那时的物理，是“黑箱映射”：输入电压V，输出电流I，中间用经验公式I = I_s(exp(V/V_T)−1)连接。它高效、实用，却如蒙着眼睛驾驶——知道如何操作，不知为何有效。此阶段的辉煌成果，是硅基平面工艺的成熟，其背后是大量“试错-修正”的工艺经验，物理模型更多是事后的合理化解释。

第二幕：模型驱动的黄金时代（1980s–2000s）

随着计算机能力提升，漂移-扩散模型（DD Model）成为TCAD的绝对核心。它将半导体视为连续介质，用一组偏微分方程（泊松方程、电子/空穴连续性方程、电流方程）描述载流子行为。这一框架强大而优雅，成功支撑了从0.5μm到90nm节点的全部工艺开发。然而，其隐含假设——载流子处于局部热平衡、散射过程可用平均自由时间τ描述——在90nm以下开始显露出裂痕。当沟道长度Lg接近电子的平均自由程ℓ（硅中约50nm），弹道输运效应浮现，DD模型的“扩散”内核已然动摇。

第三幕：量子与统计的双重觉醒（2010s–今）

FinFET的量产，标志着器件物理进入“量子临界区”。此时，三个新维度强势介入：

• 量子维度：尺寸缩小使能级量子化，沟道中形成离散的子能带。传统“连续能带”概念失效，必须引入薛定谔方程求解。

• 统计维度：器件尺寸趋近载流子德布罗意波长，单粒子行为凸显。RTN、随机电报噪声（RTN）不再是“噪声”，而是器件物理状态的直接读出。

• 界面维度：High-k金属栅的引入，将界面态Dit从Si/SiO₂的“经典问题”升级为HfO₂/TiN界面的“量子化学难题”。Dit的起源，需追溯至界面原子配位缺失、悬挂键、及金属诱导间隙态（MIGS）的微观成因。

这一跃迁，使器件物理从“描述性科学”迈向“预测性科学”。今天的前沿研究，已能在原子尺度上模拟一个FinFET鳍片的应变分布，并精确预测其对电子有效质量mₑ和空穴有效质量mₕ的各向异性调制——而这，正是3nm节点性能提升的关键物理密码。

四、关键挑战：当物理定律成为最严厉的“产品经理”

站在2024年的门槛回望，我们正面临一组前所未有的、根植于物理本源的挑战。它们不是工艺缺陷，而是自然法则在纳米尺度上的庄严宣示：

挑战一：热力学壁垒——亚阈值摆幅的“60mV/dec诅咒”

MOSFET的开关效率，由亚阈值摆幅S定义：S = dV_gs/d(log₁₀I_ds)。经典理论证明，S ≥ (k_BT ln10)/q ≈ 60 mV/dec（300K）。这意味着，要将关态电流降低10倍，至少需增加60mV栅压。在低功耗场景，这是不可承受之重。隧穿场效应晶体管（TFET）曾被寄予厚望，因其理论上可突破60mV/dec，但其开态电流I_on过低（受量子隧穿概率指数压制），至今未能实用化。物理的悖论在于：我们渴望的陡峭开关，与我们赖以生存的充足驱动电流，天生互斥。

挑战二：量子不确定性——“确定性”的消逝

当晶体管尺寸进入几纳米，单个掺杂原子的位置波动（RDF），足以改变阈值电压Vₜ达几十毫伏。一个FinFET鳍片中，仅数十个掺杂原子，其统计涨落成为器件参数的主导因素。此时，“一个器件有一个Vₜ”的经典认知崩塌，代之以“一个器件族有一个Vₜ的概率分布”。可靠性设计，从此必须拥抱概率论与统计力学——这不是妥协，而是对物理实在的敬畏。

挑战三：界面混沌——那个“看不见的战场”

现代器件的性能与寿命，越来越由几个原子层厚的界面所主宰。SiO₂/Si界面的“完美”早已被打破，High-k/Si界面的氧空位、金属栅的氮扩散、甚至封装材料释放的钠离子，都在界面处制造陷阱态。这些陷阱态的捕获/发射时间常数τ，跨越从皮秒到数年的巨大范围，导致器件在不同时间尺度上呈现迥异的退化行为（如HCI的瞬时退化与TDDB的长期击穿）。我们拥有原子级表征工具，却仍难以建立一个普适的、从第一性原理出发的界面态动力学模型。

挑战四：多物理场耦合——“单点优化”的幻灭

在3D NAND中，一个存储串垂直堆叠百层以上。写入操作引发的焦耳热，导致局部温度升高；温度升高加剧氧化物中氧离子迁移；离子迁移改变局域电场，进而影响隧穿电流；电流变化又反馈回热产生……这是一个典型的热-电-力-化学（Thermo-Electro-Mechanical-Chemical, TEMC）强耦合系统。任何单一物理场的孤立优化，都将被其他场的反馈所抵消。未来的器件物理，必须是一门“耦合科学”。

五、未来趋势：从“器件物理”到“系统物理”的升维

未来十年，半导体器件物理的疆域将剧烈拓展，其重心正从“单个器件的物理”向“异构系统的物理”迁移。这并非简单的范围扩大，而是一场深刻的范式革命：

趋势一：异构集成物理的崛起

Chiplet（小芯片）不是封装技术，而是全新的物理实体。当CPU、GPU、HBM内存通过硅中介层（Silicon Interposer）互联，信号完整性不再只关乎单个晶体管的寄生电容C_gd，更关乎毫米级互连的电磁波传播、硅通孔（TSV）的热应力失配、以及不同工艺节点芯片间的热膨胀系数（CTE）差异导致的翘曲。器件物理的方程组，必须纳入麦克斯韦方程组与热弹性力学方程，其求解域从纳米级沟道，扩展至厘米级封装。

趋势二：神经形态物理的构建

类脑芯片追求的不是冯·诺依曼架构的极致，而是生物突触的物理类比。忆阻器（Memristor）的阻变，源于氧空位的电场驱动迁移；相变存储器（PCM）的开关，源于硫系材料在晶态与非晶态间的热致相变。这些过程，其物理本质是非平衡态统计物理与材料相变动力学的交叉。未来的器件物理学家，需精通朗之万方程、Kolmogorov-Johnson-Mehl-Avrami（KJMA）相变模型，甚至神经科学中的Hodgkin-Huxley离子通道理论。

趋势三：AI for Physics的新范式

大型语言模型（LLM）正在学习物理定律的“语义”；图神经网络（GNN）能从原子坐标直接预测材料性质；生成式AI可逆向设计具有特定能带结构的异质结。AI不再仅是仿真加速器，它正成为物理理论的新发现伙伴。当AI在海量第一性原理计算数据中，识别出某种尚未被理论命名的、影响界面态密度的原子构型模式时，它将倒逼物理学家提出新的理论框架。人机协同，将成为突破物理认知边界的主航道。

趋势四：超越电子的载流子革命

自旋电子学利用电子自旋s而非电荷q作为信息载体；谷电子学（Valleytronics）操控电子在能带极值点（K/K'谷）的占据；声子学（Phononics）则试图用晶格振动（声子）替代电子进行能量与信息传递。这些方向，其核心物理问题已跳脱传统半导体物理的范式——它要求我们重新定义“载流子”，重新构建“输运方程”，甚至重新审视“信息”与“能量”在量子多体系统中的基本关联。

半导体器件物理，从来就不是关于硅、锗或砷化镓的故事。它是一个关于人类如何在一个由量子力学和热力学统治的宇宙中，小心翼翼地撬动确定性杠杆的宏大叙事。它告诉我们，每一次芯片性能的微小提升，都是对自然法则一次更精微的解读；每一次工艺节点的艰难跨越，都是对物理认知边界一次更勇敢的试探。

当你下次指尖划过手机屏幕，那0.1秒的流畅响应背后，是数十亿晶体管在纳米尺度上，严格遵循着泊松方程、薛定谔方程与费米统计的无声合唱。这合唱的指挥棒，不在晶圆厂的无尘室里，而在那些深邃的物理公式之中。

因此，投身于此领域，绝非选择一份职业，而是选择一种世界观——一种相信最宏大的文明图景，终将由最微小的物理定律所书写的世界观。在这里，每一个被解开的界面态谜题，每一次对亚阈值摆幅极限的逼近，每一行精准的TCAD仿真代码，都是人类理性在物质世界刻下的、不可磨灭的文明印记。

这印记，比任何摩尔定律的曲线都更古老，也比任何技术浪潮都更恒久。因为它，就是我们理解自身存在方式的，最底层的语法。
