1.2 能带与禁带：电子的能量地图
1.2 能带与禁带：电子的能量地图
本节摘要：把亿万个原子的周期势叠加起来，孤立原子的分立能级会展宽成准连续的能带，带与带之间留下禁带。禁带宽度是给材料分类的第一指标：硅 1.12 电子伏、砷化镓 1.42 电子伏、碳化硅 3.26 电子伏。本节建立能带图这门"方言"，并引入有效质量——晶体中电子响应电力的惯性度量。
上一节把晶格的周期性钉牢了，这一节兑现它带来的报酬。器件物理里几乎所有讨论都画在一张图上：纵轴是电子能量，横轴是空间位置或动量，几条横线代表能带边缘。看不懂这张图，就看不懂 pn 结、肖特基势垒和 MOS 反型层；看得懂，后面每章都只是在图上添几笔。
能级如何变成能带
想象两个硅原子从远处靠近。它们各自的 3s、3p 能级开始相互作用，每一个能级分裂成两条：一条能量升高、一条降低，靠得越近劈裂越大。原子数翻倍，能级条数也翻倍。当亿万个原子排成晶体时，原本分立的能级密到无法分辨，形成准连续的能量区间——能带。原先的 3s 与 3p 态在成键过程中重新组合：八个价电子填满的下部带叫价带，空着的上部带叫导带，两者之间不许电子驻留的区间叫禁带，宽度记为 Eg。
对硅，这个数字在室温下是 1.12 电子伏。它不是随便一个参数，而是硅一切温度行为的源头：电子想从价带跳到导带，至少要凑够 1.12 电子伏的能量，室温下热运动的典型能量只有 0.026 电子伏，所以只有极少数幸运电子能跳上去——这就是本征硅导电性微弱的原因。禁带还随温度变化，温度每升高一度，硅的禁带缩窄约 0.27 毫电子伏；升温到几百度，禁带明显变窄，漏电流随之指数上升。功率器件高温漏电、CPU 过热雪崩，账都算在这里。

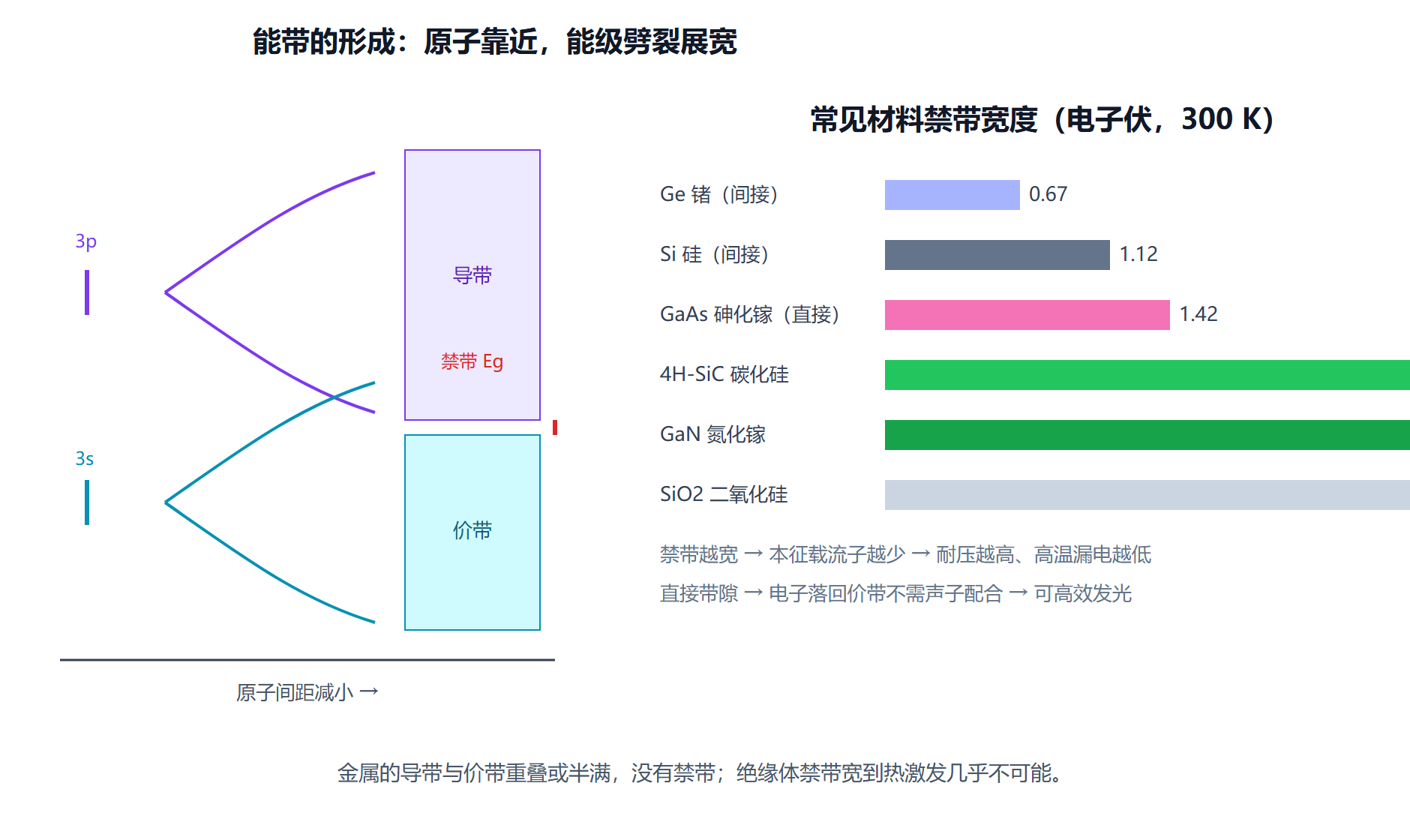

图：从原子间距到能带——禁带的诞生与常见材料的禁带宽度
金属、半导体、绝缘体的判据
分类只看两条：禁带多宽、价带填多满。金属没有禁带，或者导带被电子填到一半，外加电压下电子可以毫无阻碍地换到相邻空态，电导率高达每厘米几十万西门子。绝缘体的禁带在七八个电子伏以上，室温热激发几乎不可能把电子送进导带，二氧化硅的禁带约 8.9 电子伏，正好充当栅介质。半导体卡在中间：1 电子伏上下的禁带，热激发虽然稀少但并非不可能，再加上掺杂这条路，导电性可以从绝缘边缘一路调到接近金属。
把这套判据用到器件选材上立刻见效。砷化镓禁带 1.42 电子伏且导带底就落在价带顶正上方——直接带隙，电子从导带落回价带时能量直接变成光子，所以发光器件用砷化镓、氮化镓这类直接带隙材料；硅是间接带隙，导带底与价带顶在动量空间里错开，电子跃迁必须拉一个声子来配平动量，概率低几个数量级，所以硅不做发光器件，却因为界面质量好、便宜、禁带适中而统治了逻辑芯片。碳化硅与氮化镓的宽禁带则换来两样东西：本征载流子浓度比硅低十几个数量级，高温漏电小；击穿场强是硅的九到十倍，同样耐压下器件可以做薄、导通电阻更低。
有效质量：能带的坡度决定电子的懒快
自由电子的惯性就是它的质量。晶体里的电子不一样，它连同周期势的背景一起响应外电场，表现出的惯性由能带的弯曲程度决定：能带曲率越大，有效质量越小，电子越"腿脚利索"。硅的导带底是一条细长的谷，纵向有效质量约 0.98 倍自由电子质量、横向约 0.19 倍；砷化镓导带底近乎抛物线且曲率大，有效质量只有 0.067 倍，再加上输运中还能发生谷间转移，其低场电子迁移率约 8500 平方厘米每伏秒，是硅的六倍多——微波器件偏爱砷化镓，物理账在这条曲率上。
有效质量是"用一次近似换一整个简化世界"的典型：承认晶体的存在，但把它的全部复杂影响折叠进一个参数，之后电子继续按半经典规律运动。这个思路在器件物理里反复出现，第六章算 MOSFET 电流时，能带曲率就藏进迁移率里。
常见误读
- 把禁当成墙。禁带只是"没有可用能态"的区间，不是把电子拦在里面的栅栏；电子获得足够能量可以直接从价带顶跳到导带底，中间不需要"经过"禁带。
- 把禁带宽度当成唯一指标。砷化镓禁带比硅宽，按理更耐高温，但它的热导率只有硅的三分之一，散热反而成短板。选材永远看多项参数的乘除法。
- 认为导带里的电子"属于"某个原子。能带电子是整个晶体共有的，用布洛赫波描述；正因为它离域，才有"一段沟道里电子集体漂移形成电流"的图像。
动手算一遍
概念演算：禁带宽度如何决定本征激发的稀缺 已知：硅 Eg = 1.12 eV，室温 kT = 0.0259 eV 步骤： 1) 电子越过禁带需要的最小能量 = 1.12 eV 2) 热运动典型能量 = 0.0259 eV，两者之比 ≈ 43 3) 玻尔兹曼因子量级：exp(-Eg / 2kT) = exp(-21.6) ≈ 4e-10 4) 乘以价带巨大的态密度，得到本征载流子浓度 ni ≈ 1e10 cm^-3 （价带态密度约 1e19，4e-10 × 1e19 = 4e9，量级吻合） 对照：碳化硅 Eg = 3.26 eV，同法估算其本征浓度比硅低约 16 个数量级， 因此 SiC 器件在几百度高温下漏电流仍可接受。
这一节交出的两件工具——能带图与有效质量——下一节马上要用：统计分布决定能带里每个能级被电子占据的概率，而占据概率乘上态密度，才是真正的载流子浓度。
四、从能带图读器件
能带图是器件物理的通用语言，学会读它比记住任何公式都重要。读图的三个基本功：其一，看费米能级的位置——它在禁带中央偏上还是偏下，直接告诉你这是 n 型还是 p 型、多"重"的掺杂；其二，看带阶——两种材料拼在一起时导带与价带各自错开多少，电子与空穴分别被"关"进哪边，异质结器件的全部设计智慧都在这条带上；其三，看带的曲率——导带底越弯，有效质量越轻、迁移率越高，这是应力工程与高迁移率沟道材料 chasing 的目标。还要建立两个数字直觉：硅的禁带约一点一二电子伏，对应本征载流子浓度在室温下约每立方厘米十的十次方个——相对每立方厘米五乘十的二十二个原子，本征激发是九牛一毛，这就是为什么"掺杂决定一切"；而砷化镓的一点四二电子伏、碳化硅的三点二六电子伏、氮化镓的三点四电子伏，各自锁定了它们在射频、功率、光电子里的领地。禁带宽度每加一，耐温与耐压上一个台阶、本征泄漏降几个数量级——把这张"材料-数字"对照表焊在脑子里，后面七章的选材逻辑全是它的推论。
