5.1 BJT工作原理与电流放大
5.1 BJT 工作原理与电流放大
本节摘要：npn 晶体管在正向有源区（发射结正偏、集电结反偏）下，发射结把电子注入基区，薄而轻掺杂的基区让电子来不及复合就扩散到集电结，被反偏电场扫入集电极。集电极电流与发射极电流之比为传输因子（约 0.98 到 0.998），与基极电流之比为电流增益（几十到几百）。
第三章把 pn 结拆到了原子级，这一章用两个 pn 结搭出第一台"放大器"。思路其实只有一句话：让少子穿过一片极薄的基区。薄到什么程度、为什么这么薄就能放大，是本节的全部主线。
一、结构与偏置：一个"注入-输运-收集"流水线
npn 晶体管是三层夹心：重掺杂的发射区（n+）、极薄且轻掺杂的基区（p）、面积较大的集电区（n）。名字来自它们的职能而非掺杂高低——"发射"电子、"收集"电子、"基"区是早期点接触器件里那片基座。四个引脚电流满足发射极电流等于基极与集电极电流之和。
正向有源区的偏置规则：发射结正偏约 0.7 伏，集电结反偏。于是发射结把电子大量注入基区（第三章正偏少子注入的直接复用），基区里电子浓度在发射结一侧被抬得很高、在集电结一侧几乎为零——一条陡峭的浓度斜坡横贯基区，斜坡驱动扩散流（第二章）。电子到达集电结边缘，立刻被反偏结的强电场扫走——对电子而言，反偏的集电结是一座只能单向跳下的悬崖。三个区域连成一条流水线：注入、扩散、收集。

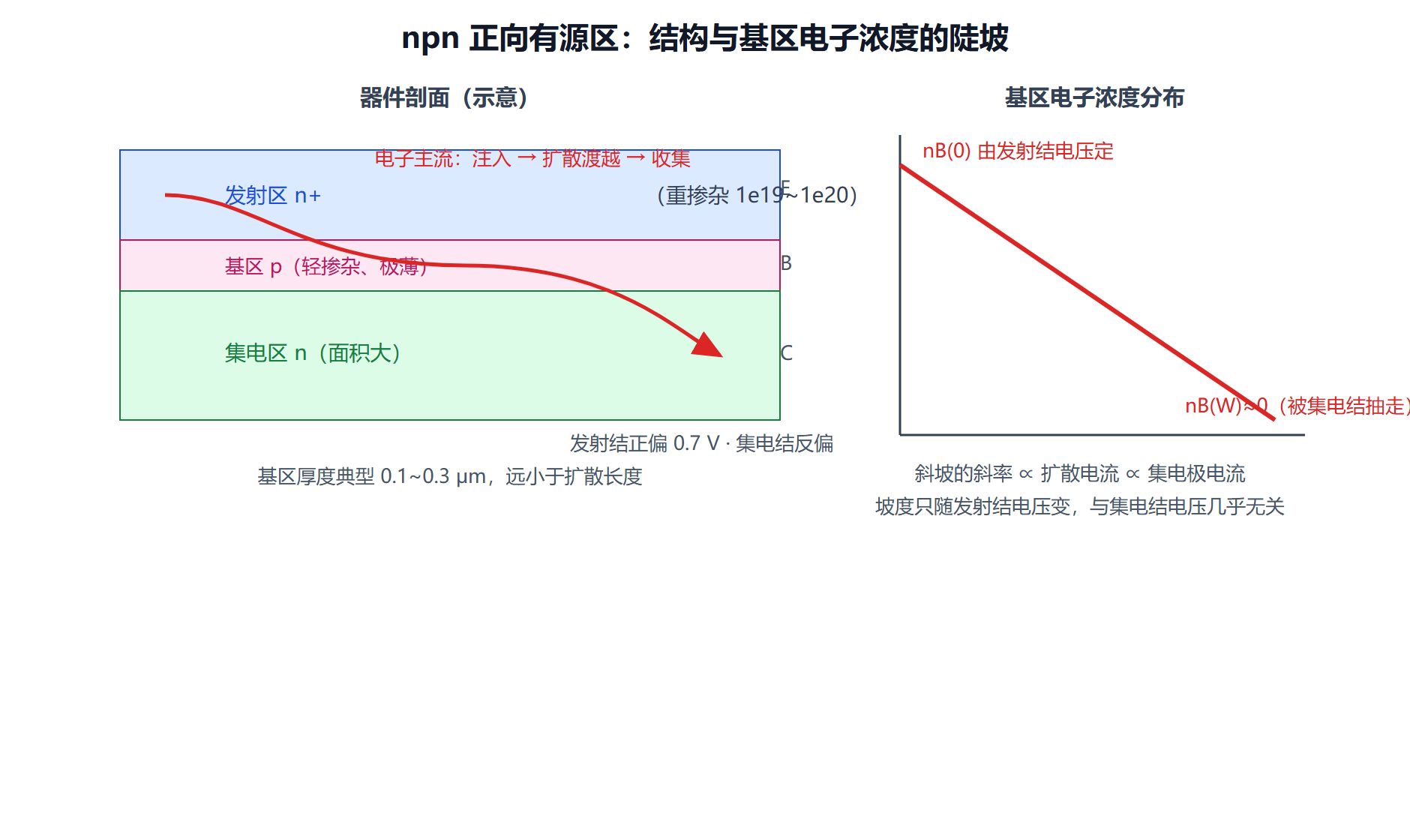

图：npn 晶体管结构与基区少子分布
二、电流从哪里来：三个分量与两个因子
把三股电流的账算清，放大就从"神奇"变成"必然"。发射极电流的主体是注入基区的电子流；小部分是基区向发射区反注入的空穴流（因为基区轻掺杂、发射区重掺杂，这股反注入被压得很小）。集电极电流约等于成功渡越基区的电子流。基极电流主要有两股：基区里复合掉的电子（补充复合损失），以及反注入发射区的空穴。
增益的两个因子由此登场。基区传输因子：渡越电子占注入电子的比例，等于一减去"基区复合几率"；基区厚度远小于扩散长度（第一章的扩散长度派上用场了），复合几率极小，传输因子可达 0.995 以上。注入效率：电子注入占发射结总注入的比例，靠"发射区重掺杂、基区轻掺杂"的浓度差保证。两者相乘就是共基极电流增益，零点九八是常温下的典型值；换算到共发射极，增益等于它除以一减它——零点九八对应四十九，零点九九五对应一百九十九。增益不是玄学，是"账本小、流水大"的算术。
输出特性由此有了形状：基极电流固定时，集电极电流几乎平直（斜坡斜率只由发射结电压决定，与集电结电压无关——恒流源性质，模拟电路爱死这一点）；基极电流每上一格，集电极电流整排抬升一百倍间距。
⚠️ 常见坑：以为增益越高越好。增益过高伴随基区更薄、基极电阻更大、穿通风险更高；模拟电路常用的音频对管增益也就在两三百。数据手册给的是范围（一百到三百很常见），设计要按最坏值算。
💡 关键直觉：BJT 是"电压控制的注入、电流形态的输出"。发射结电压抬六十毫伏，注入浓度涨十倍，集电极电流跟着涨十倍——指数律跟二极管同源。说"电流放大器件"容易让人忽略：真正的输入旋钮是那个 pn 结电压。
三、手算一遍
概念演算：从基区分布到增益 例一：集电极电流有多大 已知：npn，发射结正偏 VBE = 0.70 V，基区宽 W = 0.2 μm 基区掺杂 NA = 1e17，ni = 1e10，Dn(基区) = 20 cm2/s 发射区有效浓度 nE0 折算的边界注入： nB(0) = nB0 × exp(qVBE/kT)，nB0 = ni^2/NA = 1e3 cm^-3 求：边界浓度与集电极电流密度 步骤： 1) nB(0) = 1e3 × exp(0.70/0.0259) = 1e3 × e^27 ≈ 5.3e14 cm^-3 2) 斜率 ≈ nB(0)/W = 5.3e14 / 2e-5 = 2.65e19 cm^-4 3) JC = q·Dn·斜率 = 1.6e-19 × 20 × 2.65e19 ≈ 85 A/cm2 结论：典型正偏下电流密度百安每平方厘米量级； 发射结电压再加 60 mV，这个数涨十倍。 例二：增益分解 已知：基区电子寿命 τ = 1e-7 s，W = 0.2 μm 求：传输因子与共射增益 步骤： 1) 渡越时间 tb = W2/(2Dn) = (2e-5)2/40 = 1e-11 s = 10 ps 2) 复合几率 ≈ tb/τ = 10/100000 → 传输因子 αT ≈ 0.9999？ 再计入注入效率 γ ≈ 0.99（反注入空穴流占百分之一） 3) 总 α ≈ γ × αT ≈ 0.99 → β = α/(1−α) = 99 结论：增益的短板常常在注入效率而非基区复合； 想再往上顶，就要把发射结做成异质结（下一节的 HBT）。
本节要点回顾
- 流水线三站：发射结注入、基区扩散输运、集电结电场收集；基区少子分布的斜率就是集电极电流。
- 增益两个因子：基区传输因子（薄基区保证）与注入效率（浓差保证），相乘得共基极增益，换算得共射增益几十到几百。
- 恒流输出：集电极电流由发射结电压（经由边界浓度）决定，与集电结电压近似无关——这是 BJT 做有源负载与恒流源的本钱。
- 指数输入：发射结电压每加六十毫伏，电流涨十倍，与二极管同源；"电流控制"的说法只是账本视角。
- 薄基区是命门：太厚复合多、增益崩；太薄则基区电阻大、易穿通。工程在零点一到零点三微米间取平衡。
理想模型搭完了。下一节把电压、电流、频率三个维度上的"真实世界"逐一补齐——上翘的输出曲线、滚降的增益、有限的带宽与拖尾的开关。
四、放大之外：BJT 的另一副面孔
电流放大是 BJT 的主业，但它还有两副常被忽略的面孔。面孔一，开关与功率：饱和态下 BJT 的导通压降可以压到零点二伏以下，远低于 MOSFET 电流同量级时的压降，这让它在低压差电源与汽车点火场景长期占位；而放大态的指数关系让 BJT 天生就是最便宜的温度计与带隙基准的核心——硅的带隙电压被千千万万颗芯片内部复制成稳定的参考，你有理由在模电书里再次遇到它。面孔二，模拟电路的黄金器件：在乙类与甲乙类音频功放里，BJT 的跨导线性度与低噪声至今让分立市场留存；跨导线性环电路更是把指数特性当函数发生器用。看懂这两副面孔的代价是要直面它的软肋：基极电流的存在让级联的输入阻抗设计处处掣肘——这正是 MOS 世界用"栅极零电流"换走模拟半壁江山的原因。学 BJT 的正确姿势，不是把它当博物馆展品，而是把它当作理解"电流控制电流"这一极的活教材——下一章的电压控制那一极，将由 MOSFET 出场对演。
