5.2 非理想效应与频率特性

5.2 非理想效应与频率特性

本节摘要：真实 BJT 的输出特性微微上翘（厄尔利效应：集电结电压调制基区宽度），大电流时增益滚落（大注入与基区扩展），发射极电流往基极接触处挤（电流集边），开关进出饱和区要等存储电荷清账。频率上限由基区渡越时间等四个时间常数叠加，特征频率落在吉赫兹到几十吉赫兹。

上一节的理想晶体管是一只精准的电流表。这一节给它做"误差分析"：静态误差（厄尔利电压）、大信号误差（增益滚降）、高频误差（渡越时间与结电容）、开关误差（饱和存储）。别把这一节当"附录"——模拟电路的失真、射频电路的增益带宽、功率电路的二次击穿，全在这里埋单。

为什么输出曲线上翘：厄尔利效应

理想模型说集电极电流与集电结电压无关。实测却看到曲线族微微上扬，反向外推还能汇聚到横轴上一点，该点电压的绝对值叫厄尔利电压，典型几十到一百多伏。物理原因一句话：集电结反偏加深，耗尽层往基区多啃了一口，有效基区宽度变窄，同一条浓度斜坡变陡，电流随之微增。这就是基区宽度调制效应。

电路里的账本写法：集电极电流乘以"一加集电结电压除以厄尔利电压"的修正因子。厄尔利电压越大，晶体管越接近理想恒流源，输出电阻越高——共射放大器的本征增益（跨导乘输出电阻）直接受益，所以模拟设计把厄尔利电压当关键参数挑管子。工艺上的对策是基区轻掺杂外延或引入锗梯度（锗硅管里梯度场顺便帮电子加速渡越）。

大电流与小电流的两头塌陷

增益并不是一条水平线。小电流端：发射结空间电荷区的复合电流分母大、占比高，增益随电流减小而跌落——这是低功耗电路的真实痛点。大电流端有两记重拳：其一，大注入效应，注入电子浓度接近甚至超过基区掺杂浓度，"基区轻掺杂"的假设失效，注入效率下降，增益开始以电流的反比滚降；其二，柯克效应（基区扩展），电流密度大到集电区无法用漂移扛住时，电流感生的电荷把集电结的电场峰推向集电区深处，等效基区变宽，增益掉、频率掉。功率晶体管的"安全工作区"右边界画的就是这条线。

还有一项几何性的麻烦：电流集边。基极电流横向流过窄基区，在基区电阻上产生压降，离基极接触越远的发射区边缘分到的结电压越低——发射极电流被挤到基极接触附近的一条窄边上，有效面积缩水、局部电流密度暴增。功率管的梳齿状发射极图形、多层金属基极布线，都是给这条定律交的工程税。

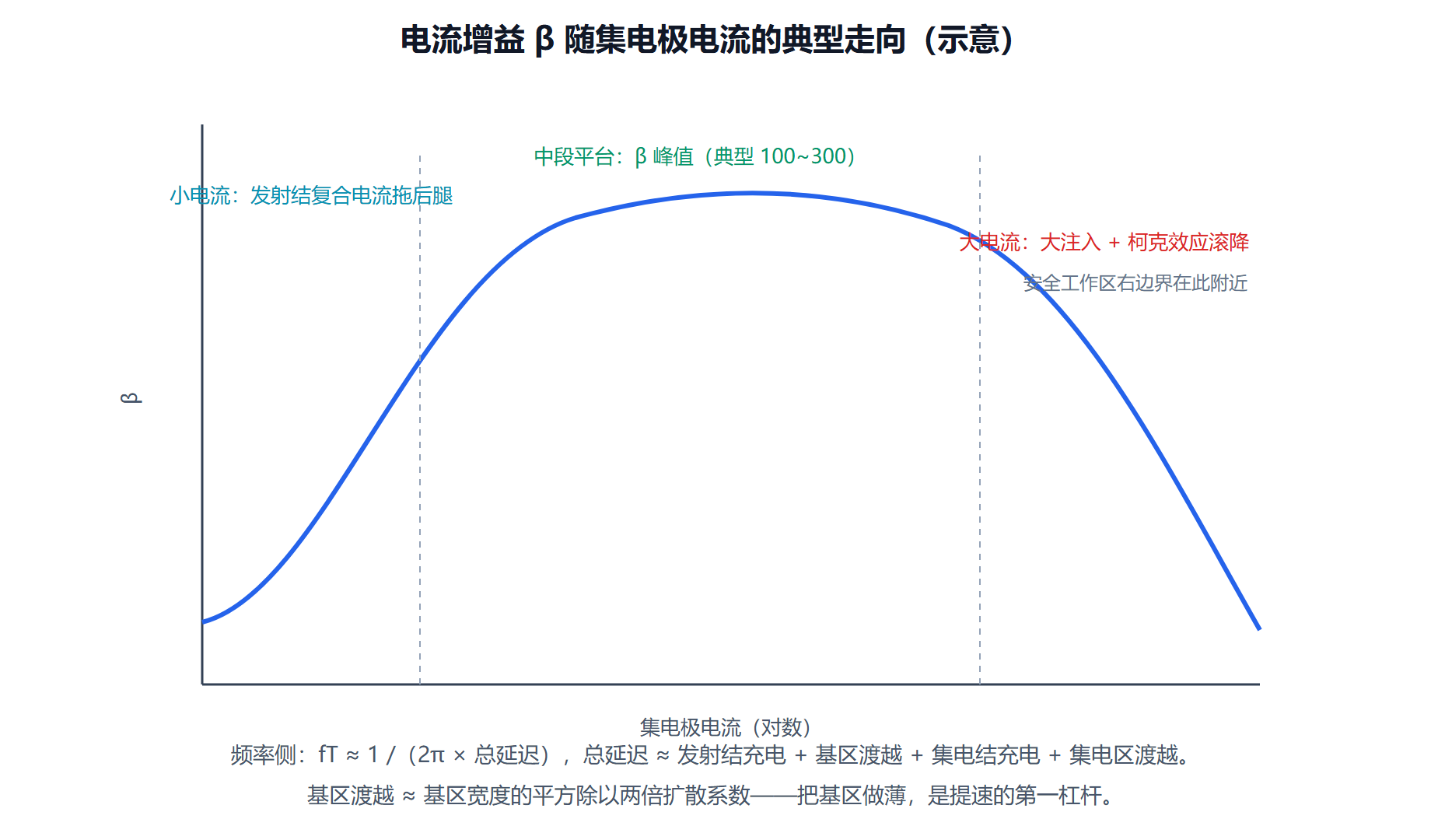

图：增益随电流的钟形曲线与各区域的物理责任

频率上限：四个时间常数的接力

交流小信号下，晶体管的电流增益随频率下降，降到一时的频率叫特征频率 fT。决定它的延迟有四段接力：发射结电容充电、基区渡越、集电结电容充电、集电区漂移渡越。其中最"器件物理"的一段是基区渡越时间：约等于基区宽度的平方除以两倍的基区扩散系数。这个平方关系是条铁律：基区减半，渡越时间缩到四分之一，fT 翻两番。

代一个数：基区宽零点二微米、扩散系数二十平方厘米每秒，渡越时间约十皮秒，仅这一项就允许 fT 到十几吉赫兹；加上两个结电容的充电时间，先进锗硅工艺的 fT 能做到两三百吉赫兹，普通平面工艺也有几吉赫兹。同一场速度竞赛里，MOSFET 靠缩短沟道提速，BJT 靠削薄基区提速——两个平方与一次方的关系，决定了两种工艺的缩放路线差异。

开关与击穿：饱和存储和二次击穿

数字与功率应用里，BJT 常被推进饱和区（两个结都正偏）。此时集电结也向基区注入电子，基区少子浓度远超有源区所需——超额电荷堆积起来。退出饱和时，这些电荷必须先被抽走或复合，形成存储时间，量级由少子寿命决定，纳秒到微秒。这与二极管反向恢复同宗同源，对策也一样：金掺杂、肖特基钳位（在集电结上并一颗肖特基二极管，把饱和深度卡浅）。开关速度因此从微秒级压到纳秒级，肖特基钳位的 TTL 电路是这套组合拳的经典战场。

击穿方面，BJT 有个反直觉的现象：共射接法的击穿电压远低于共基接法，两者满足"共射击穿约等于共基击穿除以增益的四分之一次方到二分之一次方"。原因是雪崩倍增出来的空穴流入基区，被当成"基极电流"再放大，形成正反馈回路。功率管更怕二次击穿：热斑局部电流集中、温度升高、电流更集中，毫秒级雪崩到烧毁——安全工作区的斜线边界就是为它画的。

概念演算：给一只晶体管定频率档位

已知：基区宽 W = 0.2 μm，基区电子扩散系数 Dn = 20 cm2/s
     发射结电容充电时间 τE = 4 ps，集电结电容充电 τC = 3 ps
求：渡越时间与 fT 上限
步骤：
1) 渡越时间 τB = W2 / (2Dn) = (2e-5)2 / 40 = 1e-11 s = 10 ps
2) 总延迟 ≈ 10 + 4 + 3 = 17 ps
3) fT ≈ 1/(2π × 17e-12) ≈ 9.4 GHz
变式：基区减半到 0.1 μm → τB = 2.5 ps，总延迟 9.5 ps，fT ≈ 17 GHz
结论：削薄基区一倍，fT 近乎翻倍——平方律的甜头。
     再薄下去，基区电阻与穿通开始收税，收益递减。
​

常见误读

• 把 fT 当工作频率上限。增益带宽积在 fT 处增益已跌到一；实用放大器的带宽通常取 fT 的十分之一以下，还要看最大振荡频率（与电阻电容的乘积有关）。
• 认为厄尔利电压可有可无。高增益运放的第一级全靠输出电阻撑增益，厄尔利电压差两倍，两级运放的开环增益差一个数量级。
• 忽视异质结这条升级路线。发射结换成宽带材料（锗硅、砷化镓铝镓砷），空穴反注入被价带台阶挡住，注入效率逼近一，增益与速度同时受益——异质结双极晶体管的射频版本正是这样登上几百吉赫兹的。

到这里，双极这条"少子流水线"讲完了。下一章换一种控制哲学：不再注入少子，而是用电场直接调控一条多子沟道——MOSFET，数字时代的绝对主角。

四、特征频率的加速账

把 BJT 的频率上限完整算一遍。特征频率是共射短路电流增益跌到一的频率，它的倒数是四段时间之和：发射结充电、基区渡越、集电结充电、集电极信号延迟。逐段提速的历史就是双极工艺的进化史：基区渡越用基区渐变掺杂（内建电场帮少子加速）与锗硅异质基区（带阶梯度当永动机）从纳秒压到皮秒；结电容用自对准与浅结收缩；发射区用多晶硅发射极既提增益又减电容。硅锗异质结双极晶体管凭这条账把特征频率推过三百吉赫兹，在毫米波雷达与光通信领域活成了常青树——数字世界输给 MOSFET 的双极管，在射频世界把场子找了回来。这份对照留给你的方法论是：任何器件的频率极限都不是一个数，而是一张"时间花在哪"的账单——下一章 MOSFET 的截止频率分析，用的将是同一张表格。
