6.2 阈值电压与IV特性
6.2 阈值电压与 IV 特性
本节摘要：栅压超过阈值后，源漏之间的反型层沟道开始导电：小漏压下沟道是受栅控的电阻（线性区），漏压大到在漏端把沟道"夹断"后电流饱和（饱和区），饱和电流正比于过驱动电压的平方。跨导把电压变化翻译成电流变化，是模拟设计的核心参数；栅压低于阈值时亚阈值电流按每六十毫伏十倍指数衰减，构成数字电路的静态漏电。
上一节看到了沟道的诞生，这一节让它工作。分析的套路与 BJT 那节同构：先写沟道里的电荷，再乘上漂移速度，沿沟道积分——两条公式（线性区与饱和区）就出来了。抓住这个推导骨架，MOSFET 的全部静态特性都可以现场重造，不必死记。
一、从沟道电荷到两条电流公式
设 NMOS 栅压 VG 超过阈值 VT，差值叫过驱动电压。沟道里每单位面积的电荷约等于氧化层电容乘过驱动电压（上一节账单的延续：超出阈值的部分全进了沟道）。给漏极加上小电压 VD，沟道里形成沿程电场，电子漂移形成电流。
关键在于沟道各处的电位不同：靠近漏端电位被 VD 抬高，那里的有效栅压（栅与局部沟道之差）被削弱，局部电荷减少。把局部电荷乘局部电场沿沟道积分，得到线性区公式：电流正比于"过驱动电压乘 VD 减 VD 平方的一半"。VD 很小时二次项可略，沟道就是一只电导正比于过驱动电压的电阻——"电压控电阻"四个字就是线性区。VD 增大到等于过驱动电压时，漏端局部电荷被削到零——沟道在漏端"夹断"。此后再增 VD，多出来的电压主要落在夹断点附近的短高场区，沟道其余部分的斜率几乎不变，电流近似恒定——饱和区。把夹断条件代回线性公式，得饱和电流：正比于迁移率、氧化层电容、宽长比、过驱动电压平方的一半。

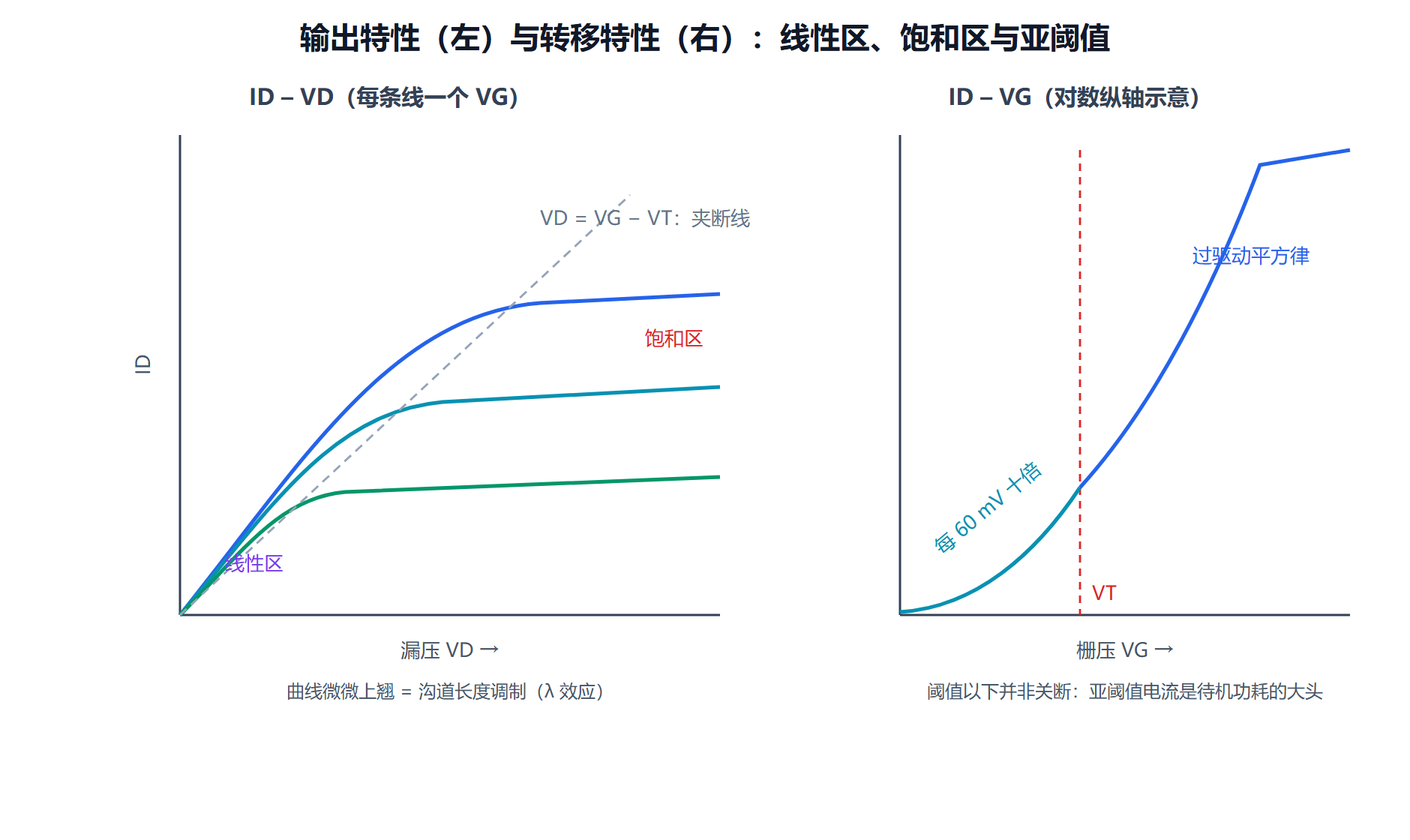

图：NMOS 输出特性族与转移特性
二、跨导与宽长比：两只设计旋钮
饱和区电流对栅压求导就是跨导：正比于迁移率、氧化层电容、宽长比与过驱动电压。它把"栅压变一点、电流变多少"翻译成模拟设计师的语言——增益带宽全靠它。提高跨导有三条路：加宽长比（版图税：面积与电容）、加过驱动（功耗税：电源电压）、换迁移率材料（工艺税：应变硅、锗硅沟道）。三只旋钮各有所价，模拟版图的精髓就是在三者间做预算。
平方律还有一个常被忽略的含义：导通电阻随过驱动电压收窄而变差。功率 MOSFET 想要低导通电阻，就用厚氧高压器件串着用？不——正解是把过驱动拉满并加大宽长比，这也是功率管做成百万并联小单元的原因（第七章展开）。数字侧同理：低电源电压时代，过驱动被压到零点几伏，等效"开关电阻"上升，电路延迟恶化——这就是电压不能无限降下去的电路侧原因，与器件侧的亚阈值地板（下文）共同夹击。
⚠️ 常见坑：拿长沟道平方律算短沟道器件电流。沟道短于零点几微米后，沟道电场动辄超过每厘米几十万伏，速度饱和登场，电流从平方律退化为接近线性律（正比于过驱动一次方），跨导也趋于常数。集成电路设计用的紧凑模型（第八章）内置了这些修正，手算估量级时记得留出两到三倍的余量。
💡 关键直觉：亚阈值区是"没关严的水龙头"。栅压低于阈值，电流不是零，而是按玻尔兹曼因子指数衰减——每六十毫伏降一个数量级，这个斜率叫亚阈值摆幅，室温理论地板就是六十毫伏每十倍电流（热电压乘自然对数十）。把阈值调低省性能，漏电就按指数偿还；当代芯片待机功耗的军备竞赛，全部围绕这条六十毫伏的地板展开，第九章的隧穿与负电容器件就是要撬它的尝试。
三、手算一遍
概念演算：一只 NMOS 的静态工作点 已知：W/L = 2，μn(有效) = 400 cm2/(V·s)，tox = 5 nm → Cox = 6.9e-7 F/cm2 VT = 0.4 V，电源 1.2 V，VG = 1.0 V 求：饱和电流与跨导 步骤： 1) 过驱动 = 1.0 − 0.4 = 0.6 V 2) ID(sat) = (1/2)·μCox·(W/L)·(过驱动)2 = 0.5 × 400 × 6.9e-7 × 2 × 0.36 ≈ 9.9e-5 A ≈ 0.1 mA（每微米沟宽再折算） 3) gm = μCox·(W/L)·过驱动 = 400×6.9e-7×2×0.6 ≈ 3.3e-4 S 4) 本征增益 gm·ro 的另一头（输出电阻 ro）由沟道长度调制决定： λ = 0.1 /V 时 ro = 1/(λ·ID) ≈ 1e5 Ω，增益 ≈ 33 结论：亚微米器件单级增益几十，高增益靠串叠（cascode） 或增益自举——物理上限就写在这两只参数里。
概念演算：亚阈值漏电的量级账 已知：阈值 0.4 V，亚阈值摆幅 85 mV/dec（短沟道实际值） 某逻辑门等效宽长比 W/L 总和 1e3，VGS = 0（关断） 阈值处电流密度记为 0.1 μA/μm 量级 步骤： 1) 阈值以下深度 = (0.4−0)/0.085 ≈ 4.7 个十倍 2) 关态电流 ≈ 阈值处电流 × 10^-4.7 ≈ 0.1μA × 2e-5 ≈ 2e-12 A/μm 3) 全片十亿个晶体管的关态漏电 × 平均 50% 关断 → 毫安到安培级待机电流 结论：阈值每降 85 毫伏，待机漏电涨十倍—— 这就是为什么低压设计要"多阈值工艺"（部分晶体管用高 VT 省漏电）。
本节要点回顾
- 两条公式一条骨架：沟道电荷乘漂移速度、沿沟道积分；线性区是电压控电阻，饱和区夹断恒流，平方律是长沟道近似。
- 跨导三旋钮：宽长比、过驱动、迁移率，各自带版图、功耗、工艺三种税；模拟设计是在三税之间做预算。
- 亚阈值地板：室温六十毫伏每十倍电流是热力学下限，实际八十五到一百毫伏；待机漏电与阈值调度的全部博弈围绕它展开。
- 平方律会退休：短沟道速度饱和把平方律降为线性律，手算要留余量，精确计算交给紧凑模型。
- 沟道长度调制：饱和曲线微微上翘的来源，输出电阻与本征增益由它定价。
理想公式集齐了，但它们成立的前提——"栅压说了算、沟道够长"——在几十纳米尺度上逐一失守。下一节看清沟道缩短后谁开始抢班夺权，以及器件在十年服役期里怎么慢慢变老。
四、阈值账本与器件 sizing
把阈值电压的账本摊开做一次 sizing 演练。目标：一颗数模混合芯片里的核心 nMOS，阈值定零点三五伏。账本四项：功函数差贡献一项（栅极从重掺多晶硅换成金属栅，就是为了把这项的自由度拿回手里——高 k 金属栅的功函数调节是五纳米节点的核心工艺之一）；衬底掺杂贡献一项（浓度每翻一倍阈值约抬零点一伏，这是防穿通与调阈值共用的一根旋钮）；氧化层电荷贡献一项（靠工艺卫生压到近零）；短沟道滚降的修正一项（沟道越短阈值越低，需要在长沟道目标上预留）。四项加总后用注入微调收口。IV 侧再补两个实用直觉：栅过驱动决定电流的"油门"，负载线的上扬斜率决定这颗管子在模拟端的工作点摆动范围；漏致势垒降低让短沟道器件的阈值随漏压漂移，数字里是漏电、模拟里是增益的敌人——所以同款工艺会提供多档阈值器件（标准、低阈、高阈），供设计与功耗在不同场景里各取所需。这一节的账本练熟，后文短沟道效应的每一刀就都有落点了。
