6.1 MOS电容：积累、耗尽与反型
6.1 MOS 电容：积累、耗尽与反型
本节摘要：栅极-氧化层-半导体构成的 MOS 电容里，栅压直接改写半导体表面的能带弯曲：负栅压把多子吸到表面（积累），小正栅压把多子推开（耗尽），足够大的正栅压把少子拉到表面形成反型层——这就是 MOSFET 沟道的出生地。阈值电压由平带电压、两倍体费米势、耗尽层电荷三项构成。
在给晶体管接源漏之前，先把它拆到只剩骨架：一块电容。别小看这个"三明治"——栅极隔着一层二氧化硅看半导体表面，一个电子都不用交换，就能把表面电势拧到想要的任何位置。这种"遥控"是场效应器件的全部立身之本，而 C-V 特性曲线至今仍是产线监控氧化层与界面质量的第一工具。
表面势：能带在表面弯多少
以 p 型硅衬底、正栅压为例。正电挂在栅极上，氧化层另一侧必须感应出负电荷——p 型硅里的负电荷候选者只有电子与电离受主。栅压小时，电子还没登场，负电荷由"表面附近被推走的空穴留下的受主离子"提供：表面能带向下弯，空穴被驱离，形成耗尽层——结构上这就是第三章的耗尽层，只是这次它由栅压而不是结内建电势维持。描述弯曲程度的量叫表面势，记作 φs：能带每弯一点，表面的电子浓度就按指数涨一点（第一章的费米统计再次上岗）。
反型的判据由此定量化。体材料里，电子浓度低于空穴；表面处能带下弯 φs 后，电子浓度抬升"e 的 φs 比 kT 次方"倍，空穴压低同样倍数。当 φs 等于两倍体费米势（记作 2φF）时，表面电子浓度恰好等于体内的空穴浓度——表面从"p 型"翻转为"n 型"。这个条件叫强反型 onset，对应的栅压就是阈值电压的物理定义。再往下压栅压，多出来的电荷几乎全部涌进反型层（表面薄薄几纳米的电子层），耗尽层宽度定格在最大值不再变——因为它已经完成了屏蔽任务。

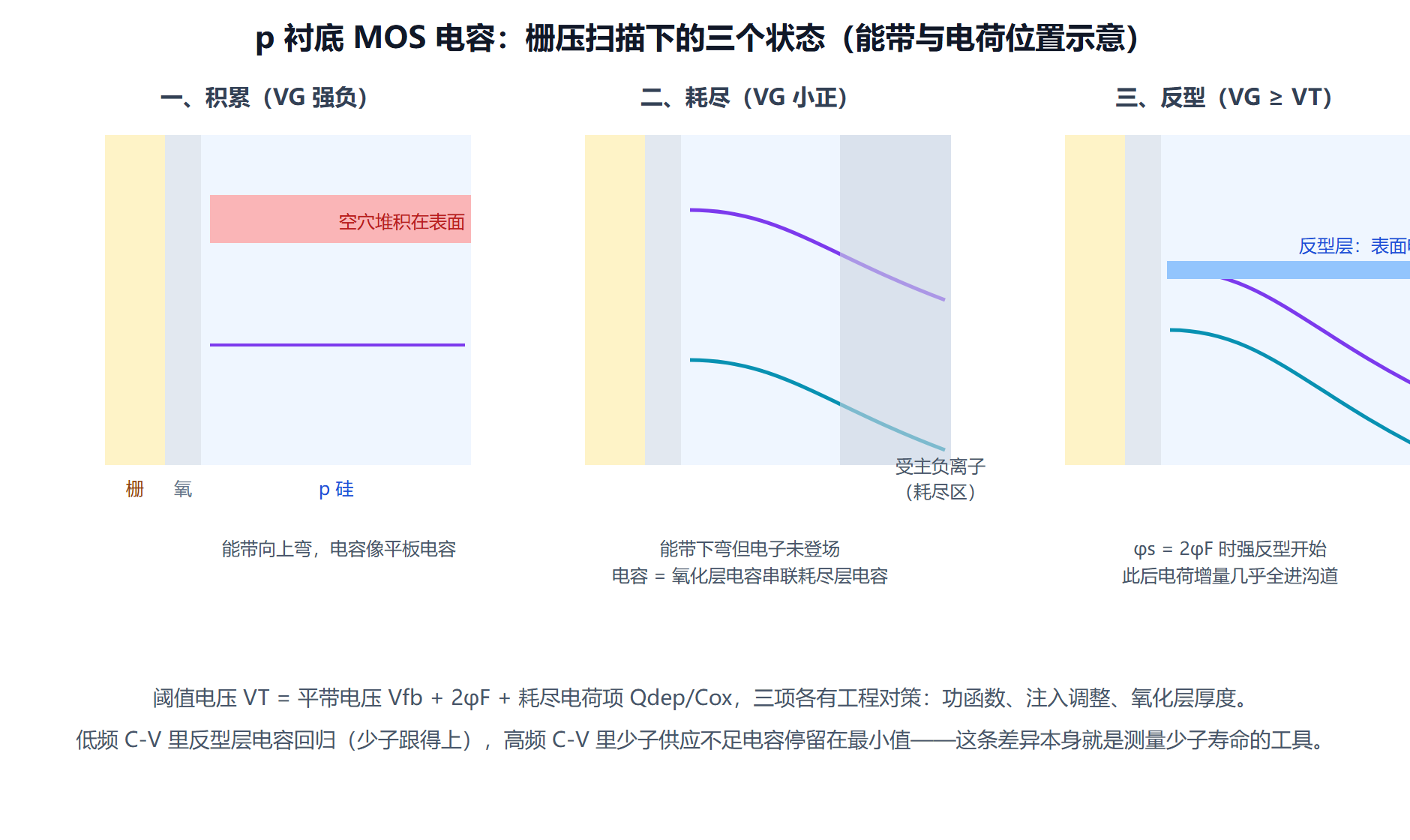

图：MOS 电容三幕剧——积累、耗尽、反型的能带与电荷
阈值电压的三项账单
阈值电压不是单一物理量，是一张三项账单。第一项平带电压：让能带"平"下来所需的栅压，等于金属与半导体功函数之差，再减去氧化层内固定电荷与界面陷阱的贡献。n+ 多晶硅栅在 p 衬底上，功函数差约负零点九伏——这一项天生是负的，得靠后续项把它拉回正值。第二项是两倍体费米势：衬底掺杂十的十七次方时约零点八四伏，掺杂越重这项越大。第三项是耗尽层电荷除以氧化层电容：用第三章的耗尽公式在最大宽度处取电荷，除以每单位面积氧化层电容。
三项都能被工艺动手术：功函数可以用栅金属（或金属氮化物功函数调节）选型；费米势由沟道掺杂定；耗尽电荷项随掺杂加重与氧化层变薄而变大。二十世纪九十年代阈值调整注入（在沟道表面浅浅打一层杂质）就是专门用来微调这张账单的工艺模块。理解了三项构成，数据手册里"阈值电压随温度漂移负两毫伏每度"也有了出处：费米势随温度收窄。
⚠️ 常见坑：拿导电判据"表面势等于 2φF"当成"阈值处沟道强导电"。强反型 onset 只是电子浓度追上体内空穴浓度，真正的强导电还要再高出零点几伏；不同阈值定义（常数电流法、线性外推法、最大跨导法）给出的数值差几十毫伏是常态，比对数据要先对定义。
💡 关键直觉：氧化层是"电容器的介质"，也是"政治上的绝缘墙"——栅极全靠电场隔空指挥，直流上一个载流子都不欠沟道。这决定了 MOSFET 的直流输入阻抗近乎无穷大，也埋下了 Fowler-Nordheim 隧穿做闪存的伏笔：把墙做薄，电子就能穿墙而过。
动手算一遍
概念演算：阈值电压三项账单 已知：p 衬底 NA = 1e17 cm^-3，氧化层厚度 tox = 5 nm n+ 多晶硅栅，功函数差 Φms ≈ −0.9 V（近似） 界面与氧化层电荷暂记为零 求：阈值电压 步骤： 1) 体费米势 φF = 0.0259 × ln(1e17/1e10) ≈ 0.42 V 强反型条件要 2φF = 0.84 V 2) 氧化层电容 Cox = εox/tox = 3.45e-13 / 5e-7 ≈ 6.9e-7 F/cm2 3) 最大耗尽电荷 Qdep = sqrt(2·q·εs·NA·2φF) = sqrt(2 × 1.6e-19 × 1.04e-12 × 1e17 × 0.84) = sqrt(2.8e-14) ≈ 1.7e-7 C/cm2 电荷项 = Qdep/Cox = 1.7e-7 / 6.9e-7 ≈ 0.24 V 4) VT ≈ −0.9 + 0.84 + 0.24 ≈ 0.17 V 5) 工程目标 0.4~0.5 V → 阈值调整注入补上约 0.2~0.3 V 结论：三项分别来自功函数、统计、电荷—— 调阈值就是分别去动这三张牌。
概念演算：C-V 曲线的定位点 已知：同上器件，测高频 C-V 步骤： 1) 积累区电容 = Cox = 6.9e-7 F/cm2（归一化到 1） 2) 耗尽最深时电容最小：Cmin = Cox·Cdep/(Cox+Cdep) 最大耗尽宽度 Wdm = sqrt(2εs·2φF/(q·NA)) ≈ 1.5e-5 cm = 0.15 μm Cdep = εs/Wdm = 1.04e-12/1.5e-5 ≈ 6.9e-8 F/cm2 Cmin ≈ 1/(1/6.9e-7 + 1/6.9e-8) ≈ 6.2e-8 F/cm2 ≈ 0.09×Cox 3) 曲线形状：右移量揭示 Vfb，拉伸量揭示界面态密度 Dit 结论：C-V 一条曲线同时读出氧化层厚度、掺杂、固定电荷、 界面态——产线上称它"万用表"不过分。
常见误读
- 把反型层当成"沉积在表面的一层电子膜"。它是量子化的二维电子气，最低子带离导带底还有几十毫电子伏的量子限制抬升；超薄氧化层下这层"膜"离界面只有一到三纳米，表面粗糙度散射让它比体内难走（有效迁移率打对折，第二章伏笔回收）。
- 忽略功函数差的符号。n+ 栅在 p 衬底上平带电压是负的，在 n 衬底上接近零——NMOS 与 PMOS 的阈值天生不对称，CMOS 工艺要用双功函数金属栅或功函数注入来配平。
- 认为耗尽层在阈值后继续变宽。强反型之后多出来的栅电荷全由反型层屏蔽，耗尽宽度定格——这是"耗尽近似"的漂亮收尾，也是 MOS 电容高频低频分裂的原因。
电容的物理备齐了。下一节把源漏两端接上这层沟道，看它如何从一段"电压控电阻"变成数字世界的开关与模拟世界的放大器。
四、C-V 曲线：一条曲线读一座工厂
MOS 电容的 C-V 曲线是半导体产线上被读取次数最多的曲线之一，它是一座信息富矿。高频与低频曲线的形状差异告诉你少子响应跟不跟得上；平带电压相对理想值的漂移，折算出氧化层里的固定电荷与可动离子——历史上钠离子污染的排查全靠平带漂移这面镜子，石英与磷硅玻璃栅氧就是那场战役的产物；曲线在耗尽区的斜率反推衬底掺杂，斜率的拐点暴露界面态的分布。进阶用法还有：应力前后平带与阈值的联动漂移可分离 NBTI 的电荷成分；栅介质的等效氧化层厚度用累积区电容反演——每一代工艺的介质里程碑都以埃为单位在这条曲线上宣读。读 C-V 的基本功是先在心里把理想曲线画出来，再让真实曲线的每一处偏离"说话"：偏离的位置告诉你电荷住在哪，偏离的幅度告诉你它有多少。把这条曲线读熟，你手里就多了一台能透视栅-stack 的显微镜——下一节阈值电压的账，就从这张图上起算。
