2.1 RRAM：氧空位细丝与金属细丝的两条路

2.1 RRAM：氧空位细丝与金属细丝的两条路

本节摘要：RRAM 的阻变来自介质内部一条纳米导线的生成与断裂，按"造线的材料"分两大门派：VCM（氧空位价变机制）与 ECM（电化学金属化机制）。两条路线的动力学差异，直接决定了随机性、写入速度与 endurance 的不同表现，也决定了它们在第 3、4 章擂台上的位置。

别以为电阻跳变是干净的开关动作

RRAM 宣传图里常见一个干净的开关符号，仿佛器件在"啪"地合上电闸。真实的物理过程要混沌得多：所谓开关，是少数几个原子在纳米介质里的一次长途搬家。以 VCM 型的 Pt/HfOx/Pt 或 Ta/TaOx/TiN 结构为例：施加正向电压时，介质中原本随机分布的氧空位（带正电的氧缺陷）在电场驱动下向某一侧电极聚拢，聚到临界浓度后连成一条直径 2~5 纳米左右的富空位通路，电子沿它隧穿或跳跃输运，器件进入低阻态。反向脉冲加焦耳热则把氧离子赶回去，通路在某处被"氧化掐断"，回到高阻态——但断口附近总留着残段，这也是后文循环劣化的祸根。

ECM 型则更直白：Ag/GeS/Pt 或 Cu/SiO₂ 结构里，阳极的活性金属被氧化成 Ag⁺ 或 Cu²⁺ 离子，离子穿过电解质薄膜迁移到阴极，被还原成金属原子逐个堆积，长出一条真正的金属细丝。这条"电化学镀"出来的导线电导极高，因此 ECM 器件的开关比可以轻松超过 10⁶，SET 电压低至 0.3 V 量级，写入速度可达亚纳秒——代价是细丝形貌逐次随机，一致性是两条路线里最差的。

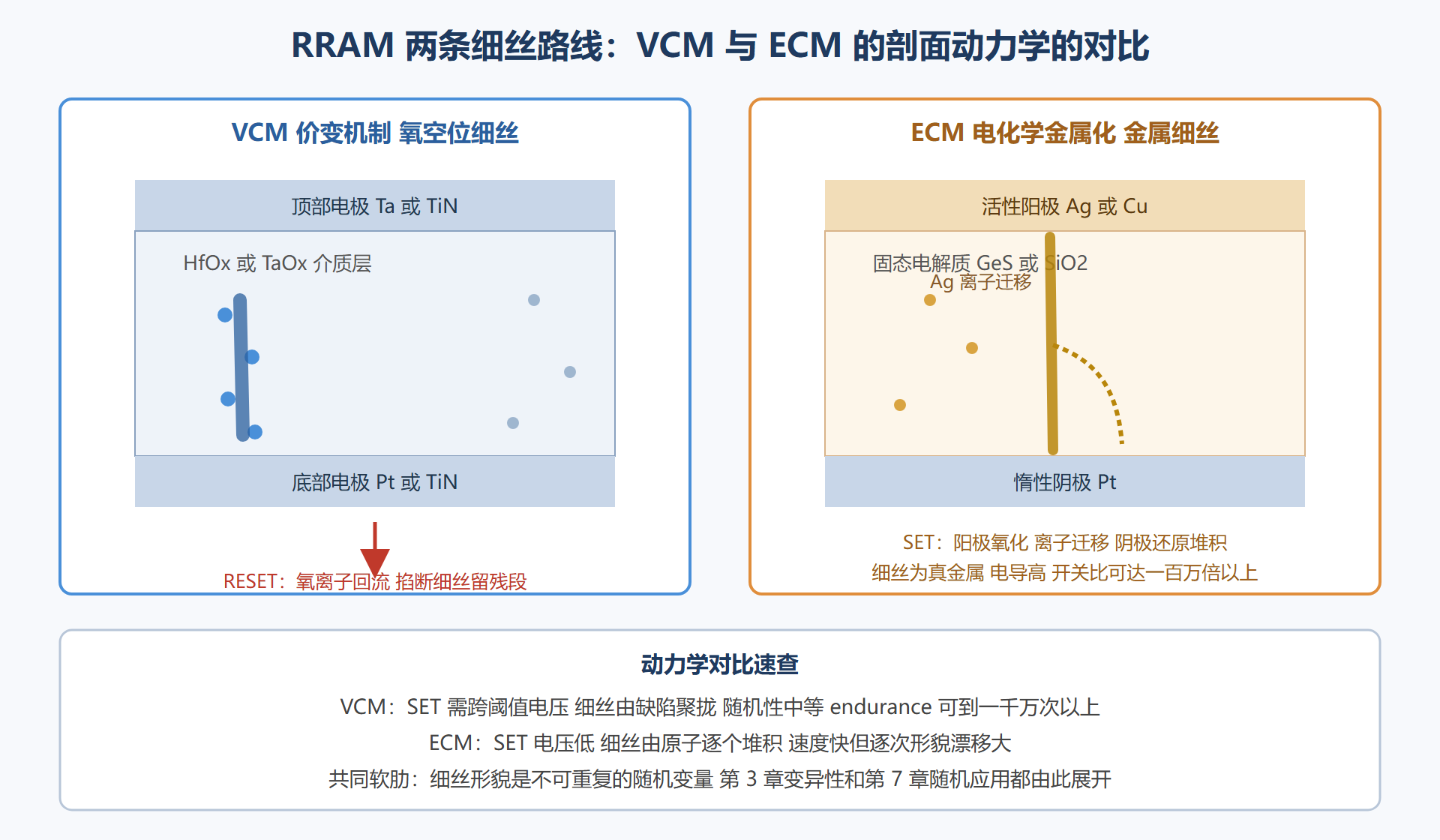

图：VCM 与 ECM 细丝生成剖面对比

两条路线的取舍表

读表的方式比表本身重要：VCM 输在随机性上限、赢在热稳定性与工艺兼容；ECM 赢在低电压大开关比、输在"金属在固体里待不住"。第 6 章存储层级对 retention 的硬要求，基本宣判了 ECM 与存储主线的缘分——但它转身在神经形态与随机数发生器（第 7 章）里找到了更好的位置，因为那两个场景恰恰喜欢它的随机与易调制。

细丝动力学的三个工程要点

第一，forming 是"出厂仪式"。 新制备的介质近乎绝缘，第一次软击穿（forming，典型 23 V、限流 1100 μA）在介质里留下第一条细丝的雏形，此后所有循环都在这条雏形的"路径记忆"上展开。限流大小决定细丝粗细：限流越大，细丝越粗，低阻态越低、reset 越难——这就是为什么阵列设计里限流晶体管（1T1R 结构，见 4.2 节）的尺寸选择是关键决策。

第二，SET 是阈值型、RESET 是渐变型。 VCM 器件 SET 时细丝一旦贯通，电场骤降、生长自限，宏观上表现为陡峭跳变；RESET 则靠焦耳热加反向电场缓慢把细丝"烧细"，是渐变过程。这个不对称性是 RRAM 突触设计（第 5 章）里"写容易、擦困难、多值下调线性度差"的物理根源。

第三，随机性可以被架构驯服但不能被消灭。 细丝成核位置、直径、分支的逐次涨落，让单器件的循环间变异（cycle-to-cycle）可达 30% 以上。工程对策有三层：工艺上约束导电区域（边缘限位、纳米柱结构）；电路上用写校验（write-verify）逐次校准；架构上用差分对（一个存正权重、一个存负权重，读差值）抵消共模漂移。第 8 章的可靠性章会量化这三层的收益。

# 细丝随机性的最简蒙特卡洛演示：SET 电压的统计分布从哪来
import random
def set_voltage_distribution(n=10000, V0=0.9, sigma_rel=0.12):
    # 假设细丝成核需跨越的路径势垒受介质缺陷位置涨落调制
    # sigma_rel=0.12 即 12% 的逐次涨落，与实测 HfOx 器件同量级
    return [random.gauss(V0, V0*sigma_rel) for _ in range(n)]
vals = set_voltage_distribution()
# 若阵列按最坏 3σ 设计写入电压窗口，窗口需覆盖 0.9V±0.32V
# 写入电压提高又推高扰动与功耗 —— 变异性就这样变成系统成本
​

💡 关键直觉：RRAM 的全部优点（快、低功耗、可多值、可 3D）与全部缺点（随机、易漂移、限流依赖）都是同一件事的两面——状态由极少数原子承载。原子少所以动起来省力，也所以容易丢。

VCM 内部的再分化：细丝型与界面型

VCM 门派内部还有一道值得知道的分野。细丝型是本节主角：导电通路局域、开关比大、SET 陡峭。界面型则把状态摊在电极/介质界面的整片区域：氧空位薄层的形成与消散调制肖特基势垒的高度，电流整面变化——开关比小（1010²）、SET 平缓，但一致性与耐久性显著更好，且天然没有细丝位置随机的问题。工程上两者不是竞争关系而是光谱关系：同一种 HfO₂ 薄膜，厚一点、氧含量低一点就偏向细丝型，薄到 35 nm、界面干净就偏向界面型。选型时的判断句是：做多值与存算权重偏细丝型（窗口深），做高可靠二值偏界面型（变异小）。这条"厚度-氧含量定性格"的经验，也是阅读 RRAM 论文时判断作者实验定位的第一把尺。

界面型还有一个常被低估的应用红利：它的电流-电压关系更接近线性，做模拟乘法时二次误差小。部分存算芯片专门选择界面型器件牺牲开关比换线性度——与多数人"开关比越大越好"的直觉相反，这再次印证 3.1 节的论点：窗口形状比窗口深度重要。

本节要点回顾

• 两大门派：VCM 靠氧空位聚拢造线，ECM 靠金属离子氧化还原电镀造线，动力学与性格迥异。
• forming 定基调：首击穿留下的路径记忆决定后续循环行为，限流即定丝粗。
• SET 陡、RESET 缓：写入不对称性贯穿存储与突触两个应用的设计。
• 随机性三层驯服：工艺限位、写校验、差分读出，各有代价。
• 路线归宿不同：VCM 主线是嵌入式存储与存算一体，ECM 主线转向神经形态与熵源。
