2.2 PCM、FTJ、MRAM：三种序参量翻转
2.2 PCM、FTJ、MRAM：三种序参量翻转
本节摘要：与 RRAM"造线/拆线"不同，PCM 靠晶格有序度、FTJ 靠铁电极化方向、MRAM 靠磁矩取向这三个"序参量"承载状态。本节把三种翻转过程放进同一框架对照：能量交给谁、翻转要多久、能翻多少次——并解释为什么它们与 RRAM 在指标表上呈现出互补的形状。
先定义：什么是序参量
序参量（order parameter）是物理学家对"系统整体有序程度"的度量：晶体的原子排列是否长程整齐、铁电体里偶极子是否统一指向、铁磁体里磁矩是否一致朝向——这些"整齐程度"就是序参量。用序参量做存储状态有天然优势：它是由整个材料区域集体维持的，不依赖少数原子的具体位置。所以 PCM 单元的非晶区可以比细丝大两个数量级，FTJ 的极化翻转是整层薄膜协同动作，MTJ 的磁矩由数十亿个自旋锁定。集体性带来稳定性，但也带来"调动集体"的代价——这就是三种器件写入电流都偏大、写入机理都更"重"的原因。
三种翻转的对照解读
PCM：给晶格加热，在"熔化-急冷"与"缓慢退火"之间选状态。 代表材料 GST（Ge₂Sb₂Te₅）有个罕见性质：非晶态与晶态的电导率差可达两到四个数量级，且两态都是动力学稳定态。SET 要把材料升温到 150350℃ 之间（晶化温度与熔点之间）保持几十到几百纳秒，让原子找到晶格位置；RESET 则要更暴力——把体积约 10⁻²¹ m³ 量级的相变区瞬间升到 600℃ 以上熔化，再用几十纳秒急冷把原子冻在非晶位形。写入过程是一场热学手术：加热电极（电阻率经过设计的 TiN 蕴热层）、限制热扩散的结构（孔径缩到 1050 nm），都在为"热量听话"服务。
FTJ：只翻方向，不搬原子。 超薄铁电层（BTO、Hf₀.₅Zr₀.₅O₂，厚度可压到 15 nm）夹在两个电极间，自发极化指向哪侧电极，就在哪侧感应出束缚电荷、调制界面势垒的厚薄。极化翻转只需电压超过矫顽场（典型 0.52 MV/cm 对应 12 V 薄膜电压），翻转本征时间皮秒量级——三种机制里最快。读出靠隧穿电流对比（TER 比），典型 1010³。它的短板同样鲜明：读出电流只有纳安级，灵敏度要求高；铁电层太薄时极化稳定性（超顺电临界尺寸）与疲劳问题接踵而至。
MRAM：自旋转移矩的"角动量对账"。 MTJ 是磁隧道结：固定层磁矩被反铁磁层钉死，自由层磁矩可动，中间 MgO 势垒只有约 12 nm。写入时让流经势垒的电流先经过固定层获得自旋极化，进入自由层后把角动量转移给局域磁矩——当累积的转矩超过各向异性能垒（典型 4060 kT）提供的恢复力矩，磁矩翻转。临界电流密度 Jc 的历史包袱很重：从早期 10⁷ A/cm² 降到目前约 1~3×10⁶ A/cm²，靠的是垂直磁各向异性（PMA）材料把热稳定性与翻转效率解耦。读出则利用 TMR 效应：平行态电阻低、反平行态电阻高，典型 TMR 比 150%~250%。

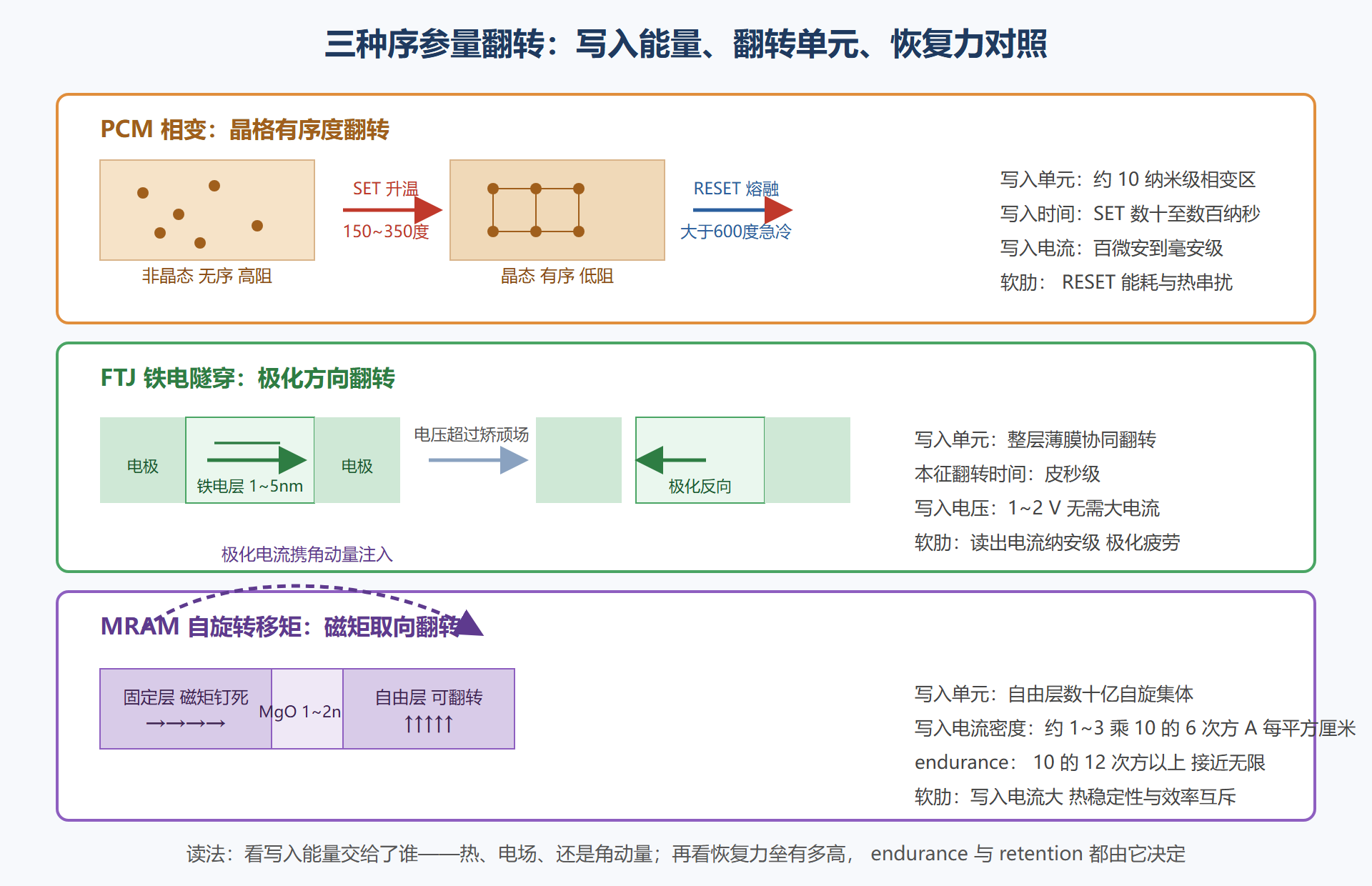

图：三种序参量翻转的物理过程对照
指标差异的机制推导
有了上面的物理图像，几个著名的指标差异可以从机制直接推出来：
- 为什么 PCM 的 endurance（约 10⁸~10¹² 次）低于 MRAM？ 每次写入都是一次微型熔炼，材料反复经历体积变化（非晶密度比晶态低约 6%~7%），应力累积、组分偏析（Ge/Sb/Te 迁移速度不同）、电极-相变材料界面反应，都会随循环累积。而 MTJ 翻转的是早已存在的磁矩方向，材料本身不动。
- 为什么 FTJ 的写入能耗是三者最低？ 翻转只需要电场，没有大电流通过器件，也没有长时间的焦耳加热——单次翻转能耗可低至飞焦（fJ）级。
- 为什么 MRAM 与 PCM 都怕"太热的环境"，原因却不同？ PCM 怕的是非晶态在高温下自发晶化（retention 折损，85℃ 数据保持约 10 年是非晶态动力学竞争的结果）；MRAM 怕的是热涨落帮忙翻越能垒（Δ 越小，数据保持的伯努利时钟走得越快）。
三种机制写入脉冲形态对照（示意，数量级为典型值） PCM SET : 1.5V / 300uA / 100~500ns（平台脉冲，控温退火） RESET: 2.5V / 500uA / 20~50ns（尖脉冲，熔融+急冷） FTJ write: 1.5V / 几十ns（窄脉冲即可，电流由漏电决定，常在 uA 以下） MTJ write: 0.7V / 200uA / 5~10ns（STT）或 SOT 线 1mA 级 1ns（三端）
机制混合：真实器件不读教科书
必须提醒：机制划分是认知脚手架。真实 PCM 器件里，RESET 电流路径上同样有细丝式的局域加热（"温度热点"决定相变位置）；HfOx RRAM 的界面型开关（无细丝、整面势垒调制）在超薄时也会混入铁电样貌的极化贡献；而 FTJ 读出电流本身就可能被界面氧空位调制。2020 年代的主流建模思路（多场耦合相场、Kinetic Monte Carlo 组合）都是冲着"多机制耦合"去的。做研究的人要习惯这个事实：机制声明要靠证据链（原位表征、尺寸/温度/脉宽依赖性）支撑，而不是靠材料配方想当然。
⚠️ 常见坑：把 PCM 的阈值开关电压当成 SET 电压。阈值开关只是非晶态的高场输运起点，读操作也会跨越它；SET 电压要看电阻真正转入低阻的转折点。两者在文献里经常被混标，比较数据前务必核对定义。
四机制同框：一张能量账收拢全家族
把 2.1 与本节的四种机制放到同一张能量表上，家族的全貌一次收拢：VCM/ECM 的写入能垒是原子迁移活化能（约 12 eV，电场助降），PCM 是晶化激活能（约 23 eV，热助翻越），FTJ 是铁电矫顽场对应的能垒（电场直接压低，无需热），MRAM 是磁各向异性能垒（4060 kT，电流力矩翻越）。四种能垒对应四种降低写入代价的杠杆：调电场、调温度、调极化耦合、调自旋效率——这就是为什么四个社区各自演化出了完全不同的写入电路与波形工程。能垒的同质性（都在 13 eV 区间）保证了室温下状态都稳得住（retention 年级），能垒的杠杆异质性决定了写入速度、能耗与耐久的分化。记住"能垒同、杠杆异"六个字，四大家族的全部差异就有了统一的记账框架。
本节要点回顾
- 序参量的集体性：晶格有序度、极化方向、磁矩取向都由大量原子/自旋集体维持，比细丝稳定但调动成本高。
- 三种写入能量：PCM 用热（SET 退火/RESET 熔融急冷）、FTJ 用电场、MRAM 用自旋角动量。
- 指标可推导：endurance 排序（MRAM/FTJ 优于 PCM/RRAM）、写入能耗排序（FTJ 最低）、retention 机理（PCM 怕自发晶化、MRAM 怕热翻转）都能从机制推出。
- 机制混合是常态：工程器件常是多机制耦合，机制声明需要证据链。
