本节摘要：写入速度、写入电流、单次能耗是三个纠缠的指标，四大家族的排位与直觉常相反：最快的 MRAM 反而要大电流，"零静态功耗"的 FTJ 写入却不算最快。本节对照三者关系，并示范阵列级功耗的估算方法——这是存算一体能效叙事的算术基础。

速度有三个不同的定义

谈速度先分清三个词。本征翻转时间：状态变量完成翻转的物理耗时（MTJ 进动翻转约 0.13 ns、FTJ 极化翻转皮秒级、RRAM 细丝贯通亚纳秒、PCM 结晶几十到几百纳秒）；写入窗口时间：为让统计分布整体进窗，实际施加脉冲往往比本征时间更宽、更高（比如 RRAM 写入脉宽常配 10100 ns 以收敛分布）；系统写入延迟：加上寻址、驱动、写校验读回后的端到端耗时，写校验一次就是读写两个来回。论文标题里的"ps 级切换"通常指第一个，产品需求书里的"页编程时间"通常指第三个，两者可以差四到六个数量级。横评时务必先对齐口径。

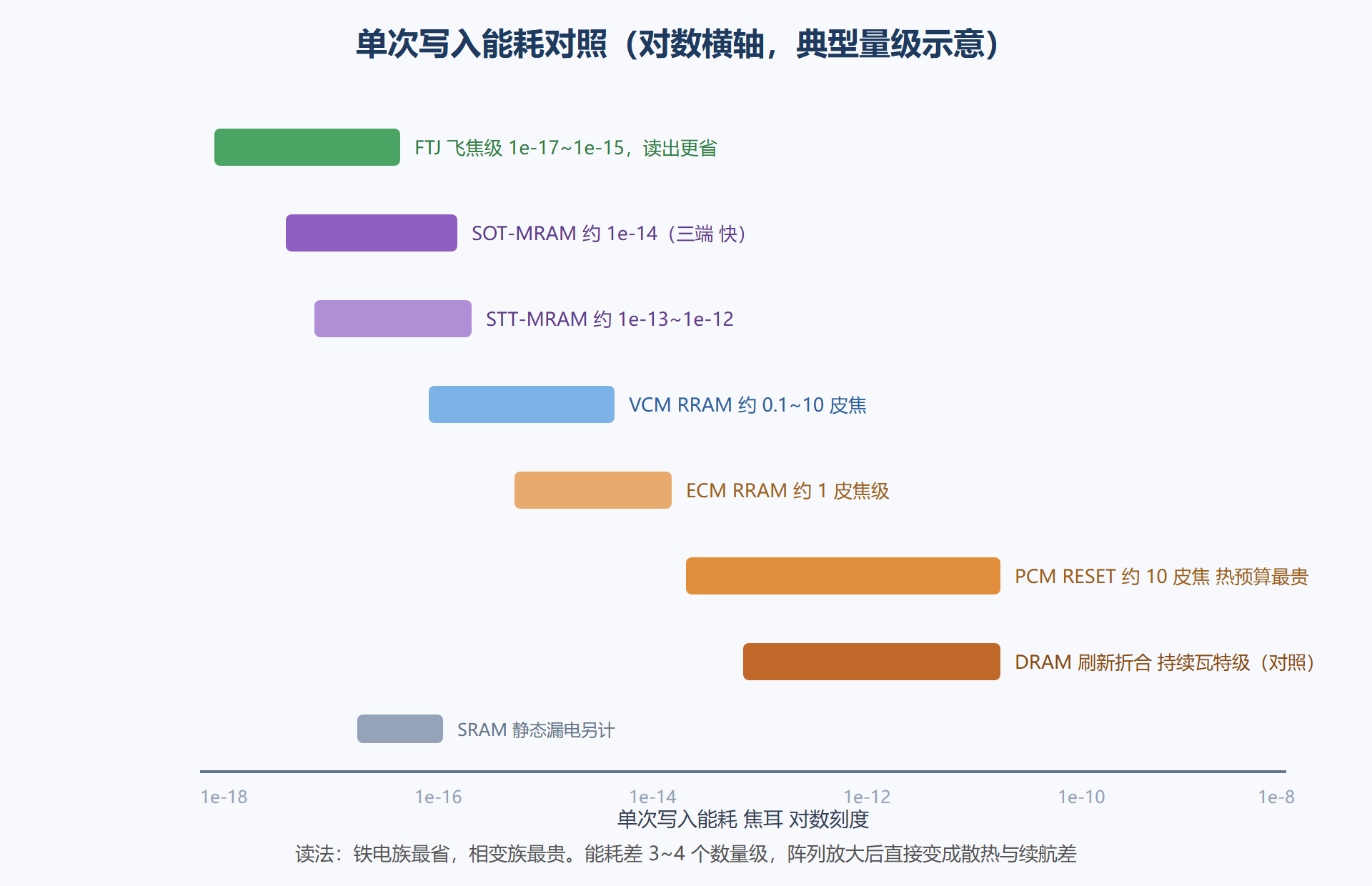

图：写入电流与单次能耗对照（典型量级）

写入电流：被低估的系统瓶颈

单器件电流看着都不大，但阵列是并行的。以 1 Mb 阵列整行写入为例：PCM 单元 RESET 电流 300~500 μA，若 256 个单元并行写，仅单元电流就超过 100 mA——这还没算选通晶体管与线损耗。这就是为什么第 4 章的选通器件（1T1R 里的晶体管要扛住 RESET 电流又不能占太多面积）成为 PCM 微缩的真正短板；也是为什么 MRAM 把写入电流密度从 10⁷ 降到 10⁶ A/cm² 的每一步都值得单开一场发布会。

对照表把三个指标与前面章节的因果挂钩：

阵列级能耗：一笔算术账

存算一体常宣传"能效比 GPU 高两个数量级"。这个数字对不对，取决于你把哪些项算进账单。下面把 1M 权重（128×8192，INT8 化为每器件 4 bit 双器件编码）做一次矩阵乘的能耗拆账：

存内计算单次 MVM 能耗拆账（128x8192 阵列，示意估算）
1. 阵列物理计算：V=0.2V 读电压 × 行电流合计约 1mA × 5ns ≈ 1e-12 J （1 pJ）
2. ADC 读出：8 位 SAR 每列约 5 pJ × 128 列 ≈ 640 pJ —— 大头
3. 移位累加与激活（近存数字电路）：约 200 pJ
4. 合计约 0.84 nJ / 次完整 MVM
对照：28nm 数字 GPU 做同规模 INT8 运算约 30~100 nJ
结论：ADC 数字化与后处理吃掉 99% 能耗 —— "模拟计算白送的能效"
      大半被读出链路花掉了。降 ADC 精度/分享 ADC 是架构第一杠杆。
​

这笔账给出两个工程推论。第一，器件能耗只在阵列物理层那一项里，占比极小，所以"换更低功耗的器件"对系统能效的边际收益有限，"换更聪明的读出方案"收益巨大——这解释了为什么存算芯片的论文创新集中在 ADC 与位切片方案。第二，能效比宣称必须注明算的哪一段：只算阵列物理层的能效可以上天，算到数字接口就回到人间；两篇论文差两个数量级的原因常常只是账本口径不同。

动态功耗与"读干扰"的隐藏账单

还有一项容易漏算：读操作的扰动代价。RRAM/PCM 读多了会扰动状态（读 disturb），系统要么限制读电压、要么周期性回写，回写就是实打实的能耗与带宽开销。MTJ 的读干扰极小但读电流也小，需要更灵敏的感放，感放偏置电路的静态功耗在纳米瓦级、万颗阵列下不可忽略。FTJ 读出电流最小，读出信噪比预算最紧张。能耗的完整账单 = 写 + 读 + 校验回写 + 外围静态，四个都进账，横向对比才有效力。

💡 关键直觉：器件级能耗排名（FTJ < MRAM ≈ RRAM < PCM）到了系统级会被读出链路重新洗牌。选型时先算读出预算，再看器件能耗，顺序不能反。

写入波形的工程学：同一器件的不同性格

速度与能耗不只由器件决定，还由你"怎么按按钮"决定。同一颗 PCM，用陡峭的矩形 RESET 脉冲与用带斜坡的整形脉冲，能耗可以差 30% 以上——斜坡让熔融区收窄、减少不必要的加热体积。同一颗 RRAM，用固定幅度的 SET 脉冲与用逐步加幅的渐进脉冲（incremental pulse programming），多值精度可以从 2 bit 提到 3 bit，代价是写延迟翻倍。波形工程是器件物理与电路设计之间的缓冲层，也是各家电学团队的核心 know-how：脉宽、幅度、斜率、极性、间隔五个旋钮组合出同一器件的不同工作点。读文献时遇到"写入速度/能耗"数据而未注明波形，应默认按最普通矩形脉冲理解；厂商数据表的典型值则通常带着最优波形——两者的差距有时候能到一倍。

四家族在波形工程上的侧重也不同，这本身就又是一组对比：PCM 的旋钮集中在 RESET 热整形；RRAM 集中在限流与渐进 SET；MRAM 集中在写电流幅度的概率化；FTJ 几乎不需要波形工程（电压脉冲即写）——这是 FTJ 作为"最简单写入"家族的隐藏优势，也是它在超低功耗标签市场被看好的原因之一。

本节要点回顾

• 三种速度口径：本征翻转时间、写入窗口时间、系统延迟，跨口径比较能差出六个数量级。
• 写入电流是阵列瓶颈：并行写入把单器件微安放大成百毫安，PCM 的 RESET 电流与 MTJ 的电流密度是各自微缩路线的核心战场。
• 能耗账单要拆：阵列物理计算只占存算系统能耗的约 1%，ADC 与后处理是大头；能效宣称必须注明口径。
• 隐藏项：读干扰回写与感放静态功耗，漏算它们会让对比失去效力。
