1.1 为什么仿真数不出来：STA 的方法论定位

1.1 为什么仿真数不出来：STA 的方法论定位

本节摘要：签核（sign-off）环节信的是静态时序分析而不是动态仿真，根源在于两者的验证方式不同——仿真靠激励抽样，永远数不全路径；STA 靠拓扑穷举加工艺库数据，把每条路径的最坏延迟算成确定值。本节给出这条方法论边界的来龙去脉，以及 STA 自己的能力边界。

「sign-off」这个词在项目里出现的频率极高：约束 sign-off、时序 sign-off、功耗 sign-off。凡是能签核的环节，都意味着结果从"参考意见"升级为"责任承诺"。本册的主角时序签核之所以能落到 STA 头上，不是工具厂商的营销，而是它回答问题的方式决定的。本节是全册的第一块砖：先弄清 STA 靠什么立足，后面各章的公式、报告与修复手段才挂得上去。

动态仿真在抽签，静态分析在对账

动态时序仿真（gate-level simulation with SDF 反标）的做法是：给定一组激励向量，事件驱动地传播信号翻转，把实际发生的每条路径延迟记下来。它能看到真实的行为，包括毛刺与竞争，这是它的价值。但它有个天然短板——覆盖度取决于激励。一颗百万门规模的芯片，时序路径的数目远超任何合理的向量集能踩到的数量；一条深埋在状态机角落的路径，可能整个回归集都扫不到。用仿真结果断言"时序没问题"，本质上是说"我抽到的签都没问题"，而签筒里还有多少签、最坏的签长什么样，仿真答不出来。

STA 换了一种问法。它不问"这组激励下会怎样"，而是问"就电路结构而言，信号从起点到终点最慢要多久、最快要多久"。做法是把网表展开成有向图：节点是引脚，边是时序弧（timing arc，包括单元内部弧与互连弧），从每个触发器的时钟端、每个输入端口出发做正向遍历，把到达时间（arrival time）沿图累加；再从每个捕获点反向遍历，把要求时间（required time）推回来；两者相减得到裕量。整个过程不需要激励向量——图是完整的，遍历是穷举的，结论自然覆盖每一条路径。这是"静态"二字的准确含义：结果只由电路结构与库数据决定，与 stimulus 无关。

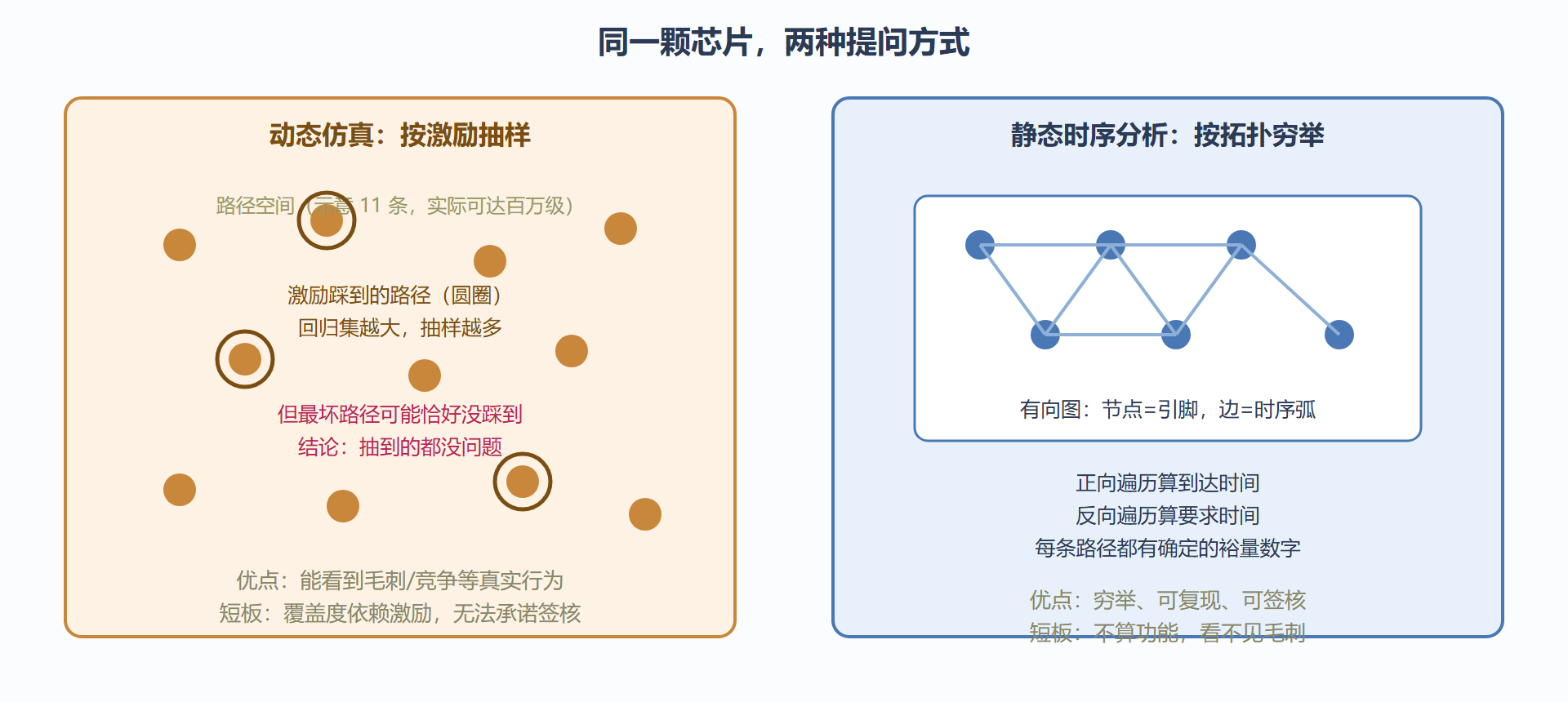

两种方式的差别可以用一张图说清。

图：动态仿真与 STA 的覆盖方式对比

两条红线提醒一句：STA 不知道电路"想干什么"，伪路径与多周期这类意图层面的信息必须由约束（第四章）告诉它；STA 的延迟数字来自工艺库与寄生参数（第三章），库不准，算得再穷举也是白算。这两条边界正好对应本册第四章与第三章的内容。

签核为什么信 STA：三条理由

第一是完备性。穷举遍历保证了"每条真实存在的路径都被检查过"，这是签核承诺的前提——你可以对一条没检查过的路径出事负责吗？不能。第二是确定性。同样的网表、库、约束与寄生参数，STA 跑一万遍结果一致；仿真换一组随机激励就是另一回事。可复现性让 STA 结果可以进审计、可以跨团队交接。第三是效率。图遍历的复杂度近似线性于图的规模，亿万门设计也能在一晚跑完全部角；门级仿真想覆盖同样多的路径组合，时间预算完全不可行。

STA 的输入清单：一个都不能少

STA 引擎要跑起来，需要四类输入齐备。工艺库（Liberty 格式）提供每个单元在不同负载与过渡率下的延迟表、建立保持要求、功耗参数——第三章会拆开看它的结构。网表提供连接关系，门级网表是签核对象，综合后网表用于中期收敛评估。约束（SDC）提供"什么算对"：时钟定义、端口延迟、例外规则——第四章整章展开。寄生参数（SPEF 等）提供互连的电阻电容，布局前用估算，布局后用提取——这是 3.2 的主题。缺任何一项，STA 都会"自信地算错"，而这类错误的典型症状恰恰是本册开头那个问题：报告漂亮，硅片不行。

在工具里走一遍最小流程，感受一下四类输入如何就位（命令名取通用风格，各家工具大同小异）：

# 1) 读工艺库：慢角与快角各一份，签核时按检查类型选择
read_liberty  slow_vdd0p72_temp125.lib    ;# 建立检查常用慢角
read_liberty  fast_vdd0p88_tempm40.lib    ;# 保持检查常用快角

# 2) 读网表（综合后或布线后）
read_verilog  top_route.v

# 3) 读寄生参数：布线后来自 RC 提取
read_spef     top_route.max.spef

# 4) 读约束：时钟、端口延迟、例外
read_sdc      top.sdc

# 5) 建图并出报告：默认报告建立检查最差若干条
update_timing -full
report_checks -path_delay max -group_count 10
​

这五行命令跑完，你会得到本册 2.4 要逐行解读的那种时序报告。此时值得记住一个工程习惯：每次换库、换网表、换约束、换寄生，都相当于换了一个"宇宙"，之前的所有到达时间全部作废，必须全量重算（update_timing -full）；只有输入没变时，增量分析（8.1 详述）才可靠。

本节要点回顾

• 签核信 STA 的根源是穷举与确定性：图遍历覆盖所有路径，同输入必同结果，这两点是仿真给不了的承诺。
• "静态"指结果与激励无关：它回答"时序对不对"，不回答"功能对不对"，也不看毛刺与竞争。
• 四类输入缺一不可：库、网表、约束、寄生。任何一项缺失或过期，STA 都会给出"自信但错误"的结论。
• 换输入必须全量重算：增量分析只在输入未变的前提下成立，这条纪律在 ECO 阶段尤其致命（6.2 会再遇到它）。

仿真与 STA 不是竞争关系，而是分工关系：仿真管功能与行为，STA 管时间契约。下一节我们把 STA 眼中的"一条路径"拆开，看清延迟账本的记账单元——那是所有公式的计数对象。
