8.1 STA 引擎内部：图遍历与增量分析
8.1 STA 引擎内部：图遍历与增量分析
本节摘要：STA 能在亿万门上秒级响应，靠的是三件事：把电路建成扁平有向图、按拓扑序做两遍遍历（正向到达、反向要求）、以及只重算受影响子图的增量模式。本节拆开引擎的分层结构，讲清增量分析的适用边界——它正是 6.2 ECO 流程的技术地基。
一、从网表到图：引擎的第一步
读入网表后，引擎把它展开成扁平的有向图：节点是引脚（不是单元——单元内部被展开成 CLK 到 Q、D 到内部锁存等多条弧），边是时序弧，每条弧挂着从库查出的延迟与翻转表（NLDM）或电流源参数（CCS）。寄生数据（SPEF）按网络贴到互连弧上。图建成之后，电路的物理形态就退场了，剩下的是纯数学问题：在这张图上，信号最晚多久能到、最早多久能到。
两遍遍历是核心算法。正向遍历按拓扑序（所有前驱算完才算自己）累加到达时间，每个节点同时维护 max（建立账）与 min（保持账）两套值，并按到达沿的分档（同一时钟的哪个沿）分桶存放——建立与保持的比较对象不同，到达时间必须按沿对齐存储。反向遍历对称地传播要求时间。两遍相遇，每个引脚的 slack 就位。图遍历的复杂度近似线性于弧数，这是 STA 能扛住亿万门的根本。

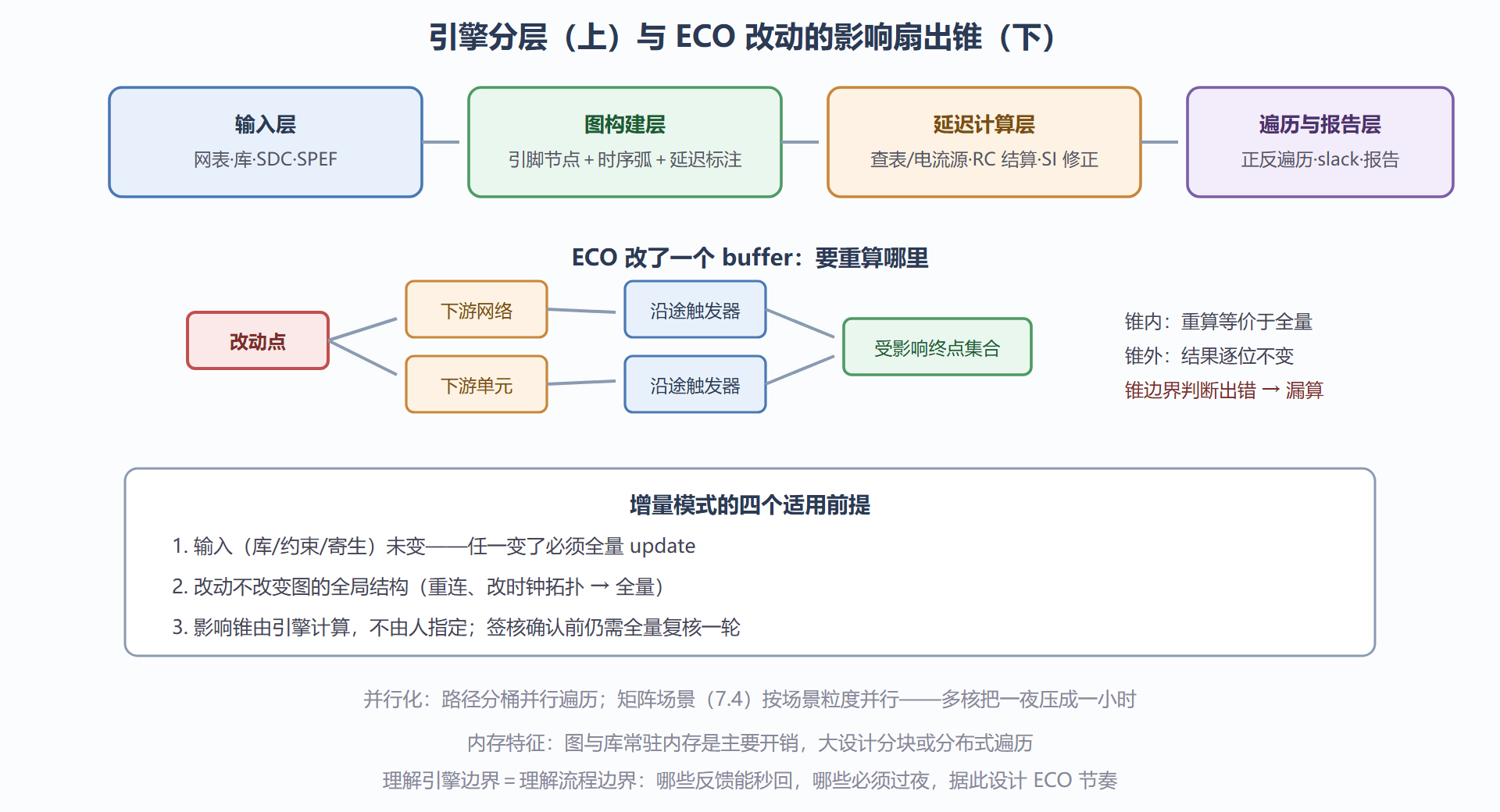

图：STA 引擎分层与增量分析的影响锥
图规模的算术与路径爆炸
引擎面对的图有多大？一颗五千万门的 SoC，引脚数按门的四倍估就是两亿节点，弧数更多。真正让问题困难的是路径条数的组合爆炸：一条 20 级、每级扇出 2 的逻辑链背后有上百万条物理通路。引擎靠"按时钟沿分桶 + 每端点只保留最坏值"把这个指数空间压成线性传播——到达时间在每个节点只留每个沿桶的最慢（与最快）值，信息损失换来可计算性。这个取舍有一个后果值得知道：报告里"第二差路径"与"最差路径"可能只差 1ps，却来自完全不同的物理通路——修复时别把它们当成同一条路的两份拷贝。
路径爆炸还解释了报告模式的取数逻辑：report_checks 按终点输出代表路径，-npaths 控制的是端点数而不是物理路径数。想看同一终点的多个次坏分支，要用专门的次坏模式——分析漏检时这是常用的深挖手段。
二、增量分析：ECO 秒级反馈的来源
全量 STA 对亿万门设计要跑数小时，而 ECO 需要分钟级反馈。增量分析的原理在 6.2 已经从流程视角看过：改动只把波纹传向下游（数据路径的正向锥）与上游（要求时间的反向锥），锥外的 slack 逐位不变。引擎维护每个节点的依赖关系，改动发生时标记受影响子图，只对子图重算。注意锥是双向的：改数据路径影响下游所有终点的到达时间，也通过终点反向影响上游要求时间——可靠的引擎用依赖图自动算锥，人为指定锥范围是漏算的温床。
增量有精确的失效条件，值得背下来：输入数据任何一项变化（库、约束、寄生）使历史结果全部作废；改动触碰时钟拓扑（插时钟缓冲、改门控）时锥会沿时钟树暴走，接近全量；SI 与 OCV 的耦合分析有自己的传播范围，增量口径与全量口径存在细微差异。因此 6.2 的纪律"签核确认前全量复核一轮"不是对工具的不信任，而是对增量数学边界的尊重。
三、工程视角：把引擎能力翻译成流程设计
理解引擎分层与边界之后，很多流程设计问题变成工程常识。矩阵为什么跑得起：场景粒度的并行让 7.4 的十个场景在一夜内消化，场景间的独立性是最好的并行切分。ECO 节奏怎么定：增量 STA 分钟级、增量绕线十分钟级、形式验证小时级——一次 ECO 回环的实际下限由最慢环节决定，与其压缩 STA，不如把改动批量化（一轮 ECO 收一批违例）。报告怎么管：分层的报告体系（全量签核报告＋增量抽查报告＋场景对比表）对应引擎的不同调用模式，混用会造成"用抽查报告做签核结论"的低级事故。
引擎边界还解释了工具选型的一个观察项：面对同一份 ECO 脚本，各家工具的增量速度与锥精度差异明显，评估时用自己设计的真实 ECO 样本跑，比看功能清单有用得多。
与第三章延迟计算的衔接
遍历层与延迟计算层的分工值得再咬合一遍：遍历层负责"沿图传播"，延迟计算层负责"每段弧给个准数"。查表插值、线端负载分配、翻转率合并、串扰对齐修正都发生在后一层，它才是计算量大头——遍历本身很轻。这解释了签核工具性能优化的两个方向：更快的数据结构加速遍历（并行分桶），更好的增量策略减少延迟重算（只重算受影响弧的延迟与传播）。当你评估一个新 STA 引擎时，把延迟计算精度与增量边界单独测，比看整体跑分更能暴露差异——整体跑分好的引擎可能在延迟计算上偷偷用了粗化假设，而签核恰恰不能接受这种粗化。
一道综合练习
把本章能力收拢成一道练习：给定一次保持修复 ECO（在三条短路径上各插一支延迟单元），列出引擎要重算的范围——三条路径的下游终点（到达时间变化）、这些终点的上游锥（要求时间反向更新）、以及时钟树上被新单元改变的负载对应的偏斜变化（如果插在时钟附近）。答案的边界画在哪里，决定了你的增量 STA 结果能不能当成签核依据。做这道练习的最好材料是 6.2 的那份 ECO 验证清单——两章在这里完成一次闭环互证。若你能进一步说出"哪一步必须全量、哪一步增量即可、为什么"，说明 8.1 已经读进了可以指导流程设计的深度——这正是本章作为"工具内功"的全部意义：不为替代工具，而为看懂工具给出的每一条边界。最后送读者一张随身卡：图会变、弧会变、库会变——凡是变了输入，历史数字一律作废；凡是没变输入，锥内重算即是全量。这两句话撑起了整个增量时代，也撑起了第八章的全部工程判断。
本节要点回顾
- 图 + 两遍遍历是引擎的心脏：正向到达、反向要求，max/min 两套值按沿分桶，复杂度近似线性。
- 增量分析的前提四条：输入未变、图结构未变、锥由引擎算、签核前全量复核。
- 锥是双向的：数据正向传播与要求反向传播都要覆盖，人为缩锥是漏算温床。
- 并行化发生在两个粒度：路径分桶与场景分块，后者让多模多角矩阵在工程时间内可跑。
- 引擎能力即流程边界：ECO 批量化、报告分层、工具评估用真实样本，都是边界的直接推论。
引擎决定了"算多快"，下一个问题自然是"能不能不算"——用预测替代部分计算。下一节看机器学习在时序流程里真正站稳的几个位置。
